In dieser Konfiguration die Gitarre oder anderes Instrument bzw. andere
Klangquelle mit der INPUT-Buchse rechts am Tri Parallel Mixer
verbinden. Den Verstärker oder anderes Empfangsgerät an die OUTPUT-
Buchse auf der linken Seite des Tri Parallel Mixers anschließen. Alle
Anschlüsse können mit standardmäßigen 6,3mm Instrumentenkabeln
vorgenommen werden.
Den Eingang des ersten Effekts in der ersten Effektschleife an die Buchse
SEND 1 anschließen. Den Ausgang des letzten Effekts in der ersten
Effektschleife an die Buchse RTN 1 anschließen. Diesen Schritt für die
beiden anderen Effektloops mit den Buchsen SEND 2/3 und RTN 2/3

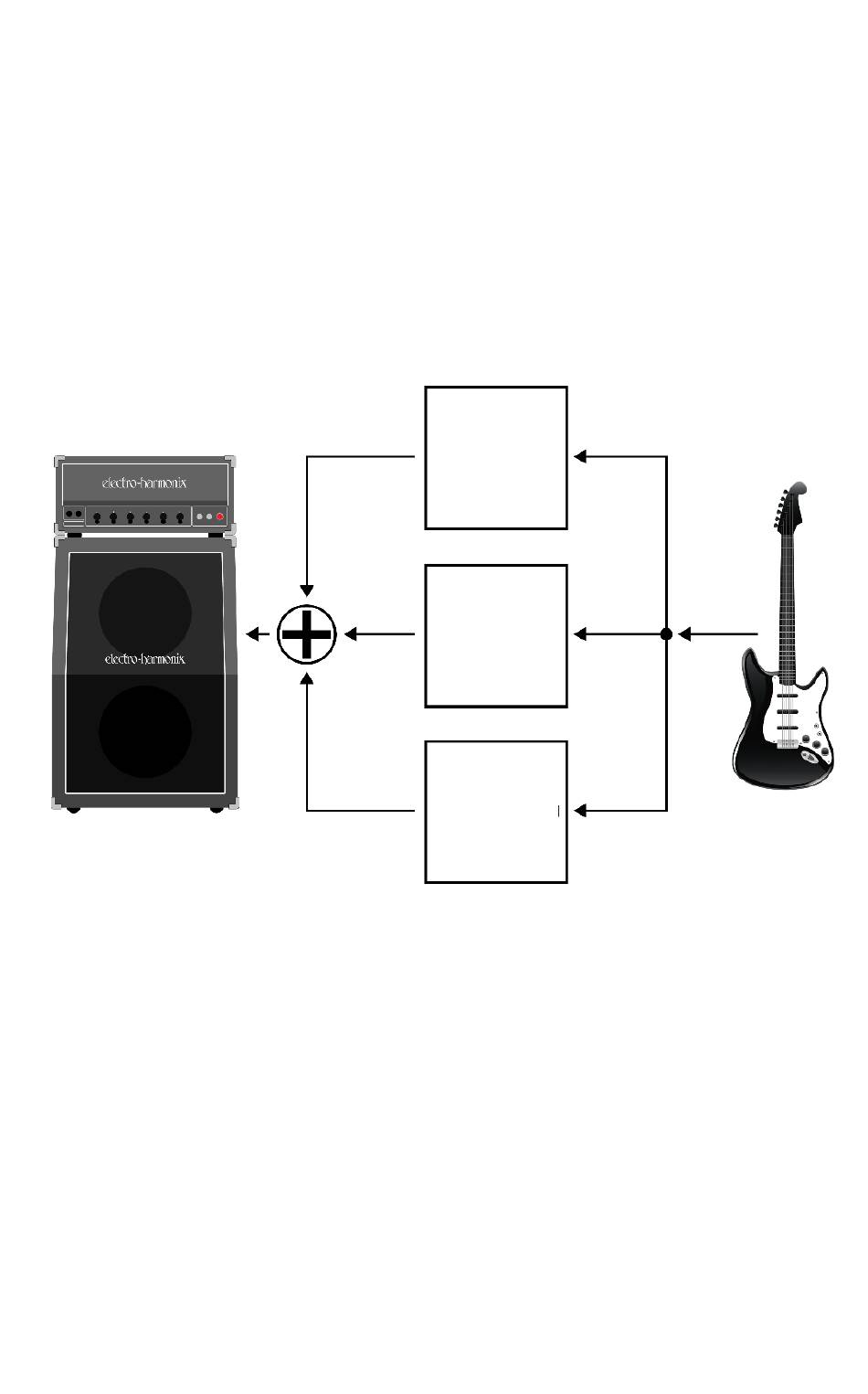

wiederholen. Nachstehend der Signalweg in dieser Konfiguration:
Use the CH 1/2/3 footswitches to activate their respective effects loops.
Double tap any of these footswitches to enter master bypass, which
connects the INPUT jack directly the OUTPUT jack. When in bypass,
single tap any footswitch to re-enter active mode. There are other
switching options and configuration options that will be discussed later in
this manual.
INPUT – This jack on the right of the unit is the master input for the Tri
Parallel Mixer. The signal present here will be outputted to an active
channel's SEND jack. In master bypass, the input signal connects directly
to the OUTPUT jack.
OUTPUT – This jack on the left of the unit is the master output for the
Tri Parallel Mixer.
Mit den Fußschaltern CH 1/2/3 die jeweiligen Effektloops aktivieren. Auf
einen dieser Fußschalter doppeltippen um in den Master-Bypass Modus zu
gelangen, der die Buchse INPUT direkt mit der Buchse OUTPUT verbindet.
Wenn sich das Gerät im Bypass befindet, genügt ein einfacher Druck auf
einen beliebigen Fußschalter, um wieder in den aktiven Modus zurück zu
gelangen. Es gibt noch weitere Schalt- und Konfigurationsmöglichkeiten,
die später in diesem Handbuch erläutert werden.
-GLOBALALE BEDIENELEMENTE/ ANSCHLÜSSE-
INPUT – Diese Buchse rechts am Gerät ist der Haupteingang für den Tri
Parallel Mixer. Das hier anliegende Signal wird an der SEND-Buchse des
jeweilig aktiven Kanals ausgegeben. Im Master-Bypass wird das
Eingangssignal
-GLOBAL CONTROLS / JACKS-
direkt
an
AUSG.
EING.
EFFEKTSCHLEIFE 1
AUSG.
EING.
EFFEKTSCHLEIFE 1
AUSG.
EING.
EFFEKTSCHLEIFE 1
die
OUTPUT-Buchse
2
weitergeführt.
