Gebruiksaanwijzing

DIN-railvoeding
Bestelnr. 1781108, 1781109, 1781110, 1781111, 1781112, 1781113, 1781114, 1998769
Inleiding
Dit product is bestemd voor gebruik in toepassingen zoals gebouwautomatisering, alarmen,
beveiligingssystemen, LED-verlichting en schakelkasten. Het wordt op een commercieel
verkrijgbare DIN-rail geïnstalleerd volgens de norm EN 55022.
Om veiligheids- en goedkeuringsredenen mag u niets aan dit product veranderen. Als het product
voor andere doeleinden wordt gebruikt dan hierboven beschreven kan het worden beschadigd.
Bovendien kan onjuist gebruik resulteren in kortsluiting, brand, elektrische schok of andere gevaren.
Lees de gebruiksaanwijzing goed door en bewaar deze op een veilige plek. Het product mag alleen
samen met de gebruiksaanwijzing aan derden ter hand worden gesteld.
Het product is in overeenstemming met de nationale en Europese wettelijke voorschriften.
Alle bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten
voorbehouden.
Pakketinhoud
• DIN-railvoeding
• Gebruiksaanwijzing
Meest recente gebruiksaanwijzing
Download de meest recente gebruiksaanwijzing
via de link www.conrad.com/downloads of
scan de QR-code. Volg de aanwijzingen op de
website.
Verklaring van tekens
Het bliksemschichtsymbool binnenin
een driehoek wordt gebruikt wanneer
er een risico op persoonlijk letsel
bestaat, zoals elektrische schokken.
Het uitroepteken in een driehoek wijst
op belangrijke instructies in deze
gebruikshandleiding die nauwgezet
moeten worden opgevolgd.
Het pijlsymbool wijst op specifieke
tips en gebruiksadvies.
Risico op brandwonden.
Oppervlaktes worden heet tijdens
gebruik.
Dit product dient binnenshuis en op
een droge plek te worden gebruikt.
Het product is ontworpen volgens
beschermingsklasse II (versterkte
of dubbele isolatie, beschermende
isolatie).
Veiligheidsinstructies
Lees de gebruiksaanwijzing
aandachtig door en neem vooral
de veiligheidsinformatie in acht.
Indien de veiligheidsinstructies
en de aanwijzingen
een juiste bediening in deze
gebruiksaanwijzing niet worden
opgevolgd, aanvaarden
geen verantwoordelijkheid voor
hieruit resulterend persoonlijk
letsel of materiële schade. In
dergelijke gevallen vervalt de
aansprakelijkheid/garantie.
a) Algemene informatie
• Dit apparaat is geen speelgoed. Houd
het buiten het bereik van kinderen en
huisdieren.
• Laat verpakkingsmateriaal niet achteloos
rondslingeren. Dit kan voor kinderen
gevaarlijk speelgoed worden.
• Bescherm het product tegen extreme
temperaturen, direct zonlicht,
schokken, hoge vochtigheid,
brandbare gassen, stoom en oplosmiddelen.
• Stel het product niet aan mechanische
spanning bloot.
• Behandel het product met zorg. Schokken,
stoten of zelfs een val van geringe hoogte
kunnen het product beschadigen.
• Raadpleeg een expert als u vragen hebt
over gebruik, veiligheid of aansluiting van
het apparaat.
• Dit apparaat bevat geen onderdelen die
zelf gerepareerd kunnen worden.
• Als u nog vragen heeft die niet door deze
gebruiksaanwijzing worden beantwoord,
kunt u contact opnemen met onze
technische dienst of ander technisch
personeel.
• Op industrieterreinen
voorschriften ter voorkoming van ongevallen
van de industriële arbeidersvereniging voor
elektrische apparatuur en voorzieningen
worden gevolgd!
b) Aangesloten apparaten
• Neem tevens de veiligheids-
gebruiksinstructies van andere apparaten
die op het product zijn aangesloten in acht.
c) Beschermingsklasse (IP20)
• Dit apparaat heeft
beschermingsklasse en is geschikt voor
droge ruimtes zoals schakelkasten.
• Het is voorzien van een bescherming
tegen contact met stroomgeleidende
onderdelen en het binnendringen van
vreemde deeltjes >12,5 mm.
• Er is geen bescherming tegen water,
ontbrandbare gassen en dampen.
• Het is raadzaam het apparaat in een
schakelkast te installeren waardoor deze
de gewenste mate van bescherming krijgt.
d) Installatie
• De installatie moet worden uitgevoerd
door een bevoegde specialist (bijv.
een elektricien) die bekend is met alle
voor
richtlijnen en veiligheidsvoorschriften.
Als het apparaat niet goed wordt
geïnstalleerd, dan bestaat er een risico:
wij
- voor uw eigen leven
- voor het leven van de persoon die het
elektrische systeem gebruikt
- op ernstige schade aan eigendommen,
bijvoorbeeld brandschade
- voor het aansprakelijk
gesteld voor persoonlijk letsel en
materiaalschade
• Installeer niet op locaties met een grote
kans op vocht en/of condensatie.
• Als er tijdens installatie of gebruik schade
of storingen optreden, schakel dan
onmiddellijk de voeding uit, tref de nodige
maatregelen om onbedoeld gebruik te
sterke
voorkomen en neem vervolgens contact
vocht,
op met een specialist voor inspectie.
• Als het product niet langer veilig gebruikt
kan worden, stel het dan buiten bedrijf en
zorg ervoor dat niemand het per ongeluk
kan gebruiken. Veilig gebruik kan niet langer
worden gegarandeerd als het product:
- zichtbaar is beschadigd,
- niet meer naar behoren werkt,
- gedurende een langere periode onder
slechte omstandigheden is opgeslagen of
- onderhevig is geweest aan ernstige
transportbelasting.
• Risico op een fatale elektrische schok!
Het apparaat moet spanningsvrij worden
gehouden terwijl deze wordt geïnstalleerd
of verwijderd.
- Schakel
stroomonderbreker
aardlekschakelaar uit om alle polen los
te koppelen van de netvoeding.
- Zorg ervoor dat het apparaat niet
ongeautoriseerd opnieuw zal worden
ingeschakeld, bijvoorbeeld met een
waarschuwingssticker.

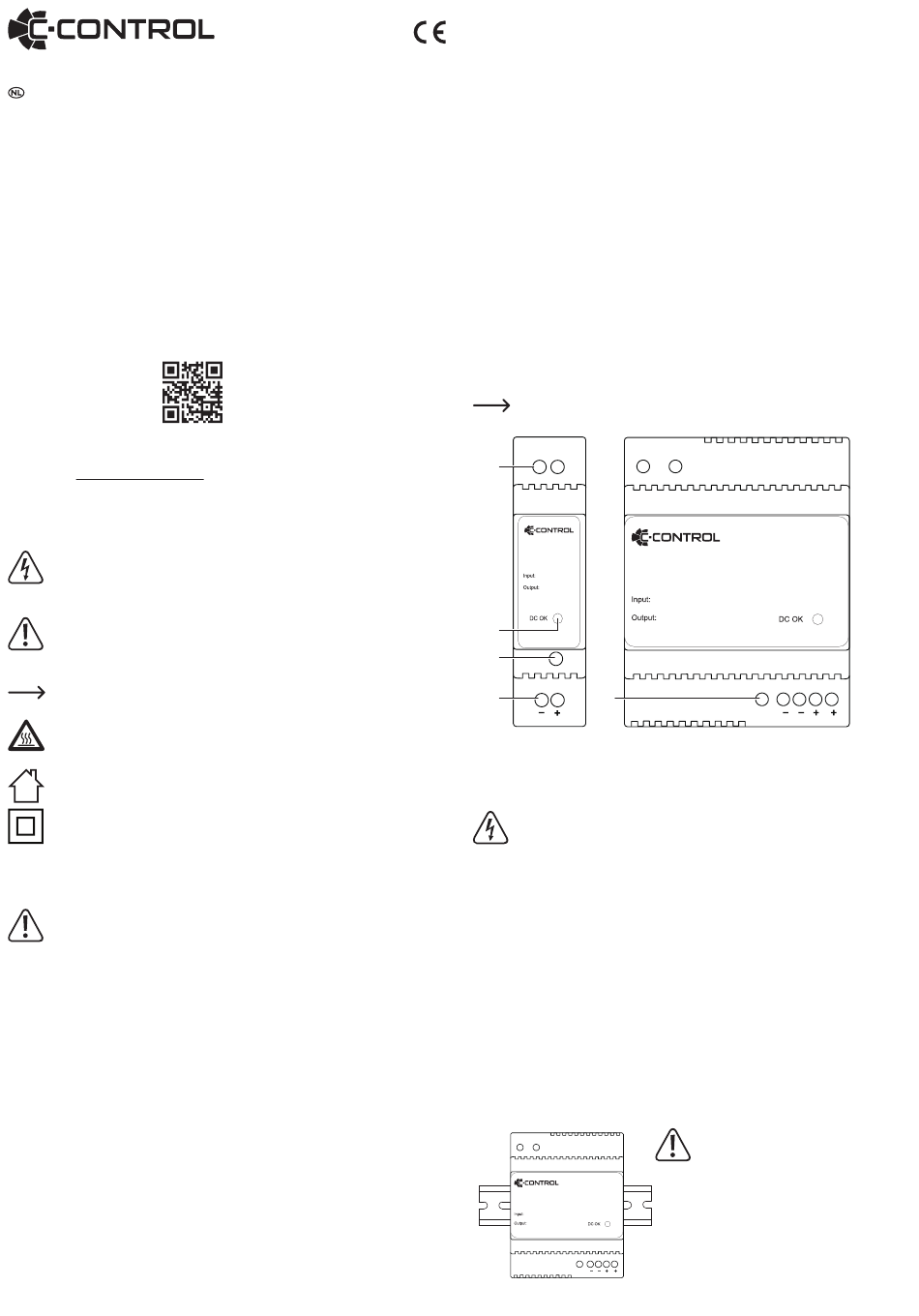

Overzicht
Afbeeldingen dienen slechts ter referentie. Modellen BN1781114 en BN1781111
staan afgebeeld.
N
1
PSD-321
moeten de
100-240 V/AC
50/60 Hz 0.2 A
24-28 V/DC Adj
MAX. 10 W
2
3
en
V Adj.
4
een IP20-
1 Ingangsaansluiting: N,L 100 - 240 V/AC
2 LED-stroomindicator: DC OK
Installatie
De omgeving voor installatie moet aan de omgevingsvereisten voldoen die in de
sectie "Technische gegevens" staan vermeld.
a) Installatievereisten
• Alle polen moeten tijdens de installatie losgekoppeld worden gehouden van de netspanning,
bijvoorbeeld via een aardlekschakelaar. Er moet een zekering of stroomonderbreker met de
juiste specificaties zijn aangesloten tussen de aardlekschakelaar en het product.
• Sluit het product nooit direct aan op de voeding wanneer het van een koude ruimte naar
een warme ruimte is gebracht (bijv. bij transport). De condensatie die mogelijk vormt kan het
apparaat vernietigen. Bovendien bestaat gevaar voor elektrische schokken!
• Laat het product altijd op kamertemperatuur komen. Wacht totdat de condens is verdampt.
Dit kan enkele uren duren. Het product dient hierna pas worden geïnstalleerd, worden
aangesloten op de netvoeding en in bedrijf worden gesteld.
• Zorg ervoor de luchtstroom niet te belemmeren of het ventilatierooster af te dekken. Dit
apparaat is ontworpen voor convectiekoeling en vereist geen externe ventilator.
• Het apparaat moet verticaal worden gemonteerd. Het label moet met de juiste zijde omhoog
wijzen, terwijl de DC-uitgangsaansluiting naar onderen moet zijn gericht.
• Behoud een speling van minstens 5 mm links/rechts, 40 mm boven en 20 mm onder de
stroomadapter. Plaats het apparaat meer dan 100 mm uit de buurt van hittebronnen.
b) Montage
worden
N L
PSD-323
100-240 V/AC
50/60 Hz 1.1 A
24-28 V/DC Adj.
MAX. 60 W
- Gebruik een geschikt meetinstrument
om te controleren of er geen spanning
aanwezig is
e) Gebruik
• Kans op brandwonden. Het apparaat
wordt heet tijdens gebruik; koppel de
voeding los en laat afkoelen voordat u het
apparaat aanraakt.
• Zorg
schokbescherming over de aansluitpunten
en voedingskabels.
• Als veilig gebruik onmogelijk is, raak het
product niet aan!
- Schakel eerst de netspanning naar
alle polen uit (schakel de aangesloten
de automatische
stroomonderbreker uit of verwijder de
en
zekering en schakel vervolgens de
aangesloten aardlekschakelaar uit).
- Tref de nodige voorzorgsmaatregelen
om onopzettelijk gebruik te voorkomen.
- Neem contact op met een gekwalificeerde
elektricien voor inspectie.
L N L
PSD-323
100-240 V/AC
50/60 Hz 1.1 A
24-28 V/DC Adj.
MAX. 60 W
3
3 DC-uitgang aanpassen: V Adj.
4 DC-uitgangsaansluiting: - / +
Het apparaat mag alleen op een DIN-rail
worden gemonteerd met de norm EN55022
(TS 35/7.5 of TS 35/15).
V Adj.
voor geschikte elektrische
V Adj.
