Mode d'emploi
Alimentation pour rail DIN
Nº de commande 1781108, 1781109, 1781110, 1781111, 1781112, 1781113,
1781114, 1998769
Introduction
Le produit est conçu pour des applications telles que l'automatisation de la construction, les
alarmes, les systèmes de sécurité, l'éclairage LED et les armoires de commande. Il est installé
sur un rail DIN disponible dans le commerce conformément à la norme EN 55022.
Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du
produit est interdite. Toute utilisation à des fins autres que celles décrites ci-dessus pourrait
endommager le produit. De plus, une mauvaise utilisation pourrait entraîner des risques
tels que les courts-circuits, les incendies, les chocs électriques, etc. Lisez attentivement les
instructions du mode d'emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la
disposition de tiers qu'avec son mode d'emploi.
Ce produit est conforme aux exigences nationales et européennes en vigueur. Tous les noms
d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires
respectifs. Tous droits réservés.
Contenu de l'emballage
• Alimentation pour rail DIN
• Mode d'emploi
Mode d'emploi actualisé
Téléchargez le mode d'emploi le plus récent en
consultant le lien www.conrad.com/downloads
ou scannez le code QR imprimé. Suivez les
instructions figurant sur le site Web.

Explication des symboles

Le symbole représentant un éclair
à l'intérieur d'un triangle indique
qu'il existe un risque de dommage
corporel tel qu'un choc électrique.
Un point d'exclamation dans un
triangle indique des instructions
importantes de ce mode d'emploi qui
doivent absolument être respectées.
Le symbole de la flèche indique
des conseils pratiques concernant
le fonctionnement.
Risque de brûlures. La surface
chauffe lors de l'utilisation.
Ce produit doit être utilisé en
intérieur dans des endroits secs.
Le produit est conçu selon la classe
de protection II (isolation renforcée
ou double, isolation de protection).
Consignes de sécurité
Lisez attentivement le mode
d'emploi et respectez en particulier
les consignes de sécurité. Nous
déclinons toute responsabilité
en cas de dommages corporels
ou matériels résultant du non-
respect des consignes de sécurité
et des informations relatives à la
manipulation correcte contenues
dans ce manuel. De tels cas
entraînent l'annulation de la
garantie.
a) Informations générales
• Cet appareil n'est pas un jouet. Il doit
rester hors de portée des enfants et des
animaux domestiques.
• Ne laissez pas traîner le matériau
d'emballage. Celui-ci peut se révéler
dangereux si des enfants le prennent pour
un jouet.
• Gardez l'appareil à l'abri de températures
extrêmes, de la lumière directe du soleil,
de secousses intenses, d'humidité élevée,
d'eau, de gaz inflammables, de vapeurs et
de solvants.
• N'exposez pas le produit à des contraintes
mécaniques.
• Manipulez le produit avec précaution. Des
secousses, des chocs ou une chute, même
de faible hauteur, peuvent endommager le
produit.
• Consultez un spécialiste en cas de doute
sur le fonctionnement, la sécurité ou le
raccordement de l'appareil.
• Cet appareil ne contient pas de pièces
réparables.
• Si vous avez des questions qui sont
restées sans réponse après avoir lu toutes
les instructions d'utilisation, contactez
notre service de support technique ou un
autre technicien spécialisé.
• Sur les sites industriels, il convient de
respecter les règles de prévention des
accidents édictées par l'association des
travailleurs de l'industrie de l'équipement
électrique et des services publics !
b) Appareils connectés
• Respectez également les informations
concernant la sécurité et le mode d'emploi
pour les autres appareils connectés à ce
produit.
c) Indice de protection (IP20)
• Cet appareil a un indice de protection IP20
et convient aux pièces sèches telles que
les armoires de commande.
• Il existe une protection contre le contact
avec les composants sous tension
et contre la pénétration de particules
étrangères > 12,5 mm.
• Il n'existe a aucune protection contre l'eau,
les gaz combustibles et les vapeurs.
• Il est recommandé d'installer l'appareil
dans une armoire de commande offrant le
degré de protection souhaité.
d) Installation
• L'installation doit être effectuée par un
spécialiste qualifié (p. ex. un électricien)
qui maîtrise parfaitement les règlements
et les mesures de sécurité. En cas de
mauvaise installation, vous risquez :
- votre propre vie
- la vie de la personne qui utilise le
système électrique
- dommages matériels importants, p.
ex. par un incendie
- être tenu responsable des dommages
matériels et des blessures corporels
• Ne pas installer dans des endroits
susceptibles d'être humides et/d'avoir de
la condensation.
• En cas de dommages
dysfonctionnement pendant l'installation
ou l'utilisation, éteignez immédiatement
l'appareil et prenez les précautions
nécessaires pour éviter toute utilisation
accidentelle, puis contactez un spécialiste
pour inspection.
• Si une utilisation du produit en toute
sécurité n'est plus possible, arrêtez de
l'utiliser et protégez-le de toute utilisation
accidentelle. Un fonctionnement sûr ne
peut plus être garanti si le produit :
- est visiblement endommagé,
- ne fonctionne plus correctement,
- a été stocké pendant une période
prolongée dans
défavorables ou
- a été transporté dans des conditions
très rudes.
• Risque de choc électrique fatal ! L'appareil
doit être hors tension lors de l'installation
et du démontage.
- Coupez le disjoncteur automatique et le
disjoncteur à courant de fuite à la masse
pour déconnecter tous les pôles de la
tension secteur.
- Protégez-le contre toute reconnexion
non autorisée, par exemple à l'aide d'un
panneau d'avertissement.

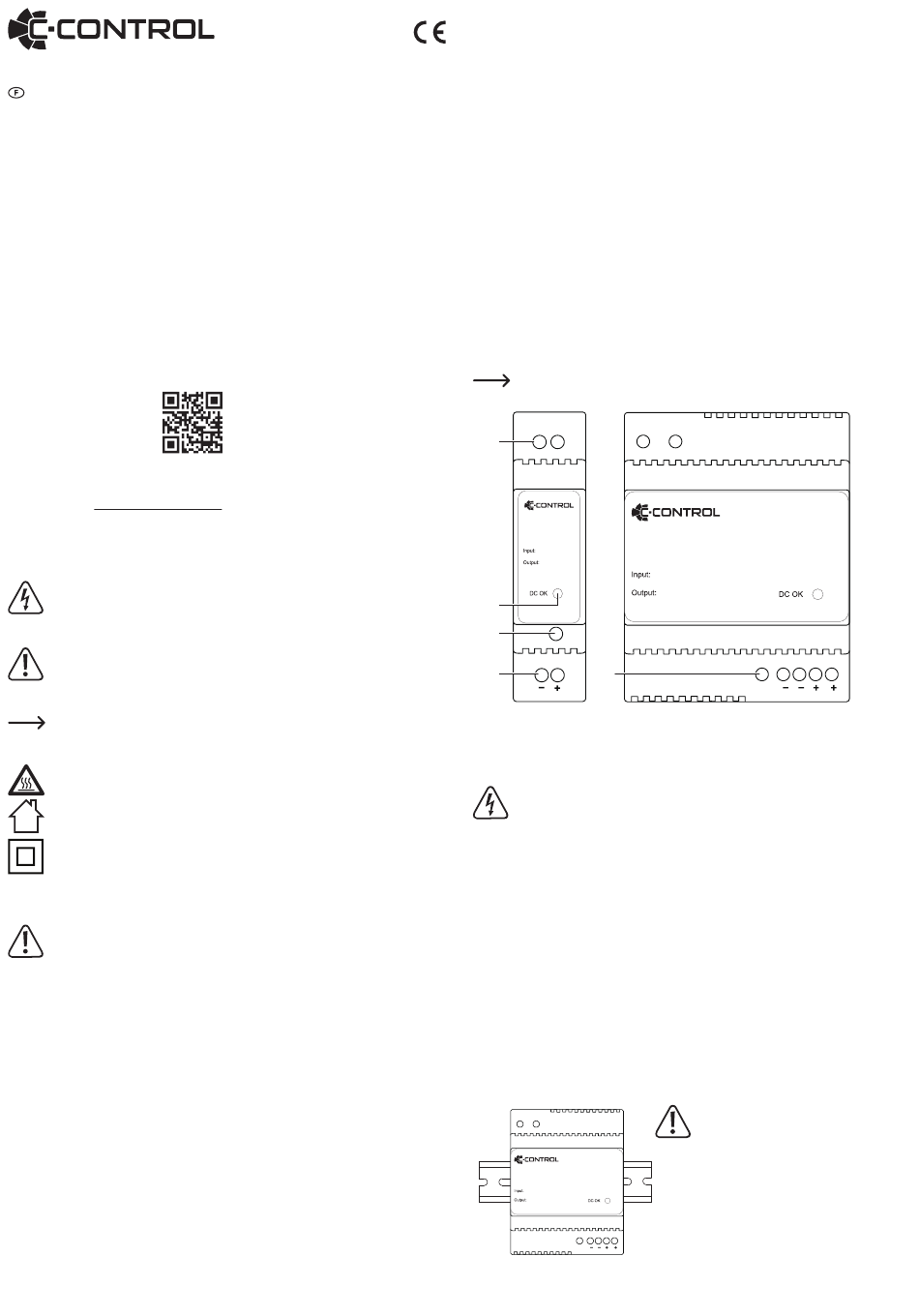

Vue d'ensemble
Les images sont fournies à titre indicatif uniquement. Les modèles BN1781114 et
BN1781111 sont représentés.
N L
1
PSD-321
100-240 V/AC
50/60 Hz 0.2 A
24-28 V/DC Adj
MAX. 10 W
2
3
V Adj.
4
1 Borne d'entrée : N,L 100 - 240 V/CA
2 Témoin de fonctionnement LED : CC OK
Installation
Le lieu d'installation doit répondre aux exigences environnementales énumérées
dans la section « Caractéristiques techniques ».
a) Conditions d'installation
• Lors de l'installation, tous les pôles doivent être déconnectés de la tension secteur, par ex.
via le RCD. Un fusible ou un disjoncteur de taille appropriée doit être disponible entre le
RCD et le produit.
• Ne branchez jamais l'appareil à la source d'alimentation immédiatement après un transport
d'un local froid vers un local chaud (p. ex. lors du transport). La condensation qui se forme
pourrait détruire l'appareil. En plus, il existe un risque de choc électrique !
• Laissez le produit atteindre la température ambiante. Attendez que la condensation se soit
évaporée. Cela peut prendre plusieurs heures. Ce n'est qu'après cela qu'il doit être installé,
branché sur le secteur et mis en service.
• N'obstruez pas la circulation de l'air et ne couvrez pas la grille de ventilation. Cet appareil
est conçu pour le refroidissement par convection et ne nécessite pas de ventilateur externe.
• L'appareil doit être monté verticalement. L'étiquette doit être sur le côté droit vers le haut et
la borne de sortie CC orientée vers le bas.
• Il convient de laisser un espace libre d'au moins 5 mm à gauche/droite, 40 mm au-dessus
et 20 mm au-dessous de l'adaptateur secteur. L'appareil doit être à plus de 100 mm de
toute source de chaleur.
b) Montage
N L
PSD-323
100-240 V/AC
50/60 Hz 1.1 A
24-28 V/DC Adj.
MAX. 60 W
ou de
V Adj.
- Vérifiez l'absence de tension à l'aide
d'un instrument de mesure approprié.
e) Fonctionnement
• Risque de brûlures. L'appareil chauffe
pendant l'utilisation, débranchez-le de la
source d'alimentation et laissez-le refroidir
avant de le toucher.
• Assurez-vous qu'une protection appropriée
des conditions
contre les chocs électriques est disponible
sur les bornes de connexion et les câbles
d'alimentation.
• Si une utilisation en toute sécurité n'est
pas possible, ne touchez pas l'appareil !
- Coupez d'abord la tension secteur à tous
les pôles (coupez le disjoncteur raccordé
ou retirez le fusible, puis coupez le
dispositif de courant résiduel raccordé).
- Prenez toutes
nécessaires pour éviter toute utilisation
non intentionnelle.
- Consultez un électricien qualifié pour
inspection.
N L
PSD-323
100-240 V/AC
50/60 Hz 1.1 A
24-28 V/DC Adj.
MAX. 60 W
3
V Adj.
3 Réglage de la sortie CC : Réglage V
4 Réglage de l'entrée CC : - / +
L'appareil ne doit être monté que sur un
rail DIN standard EN55022 (TS 35/7,5 ou
TS 35/15).
les précautions
