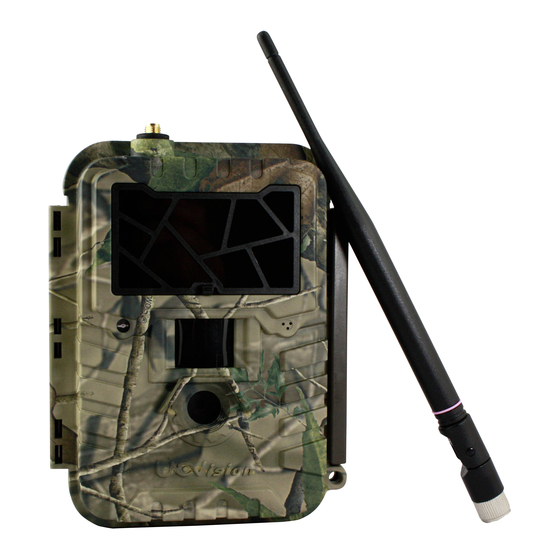

REVIER MANAGER UM595-HD-3GE Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für UM595-HD-3GE:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
3

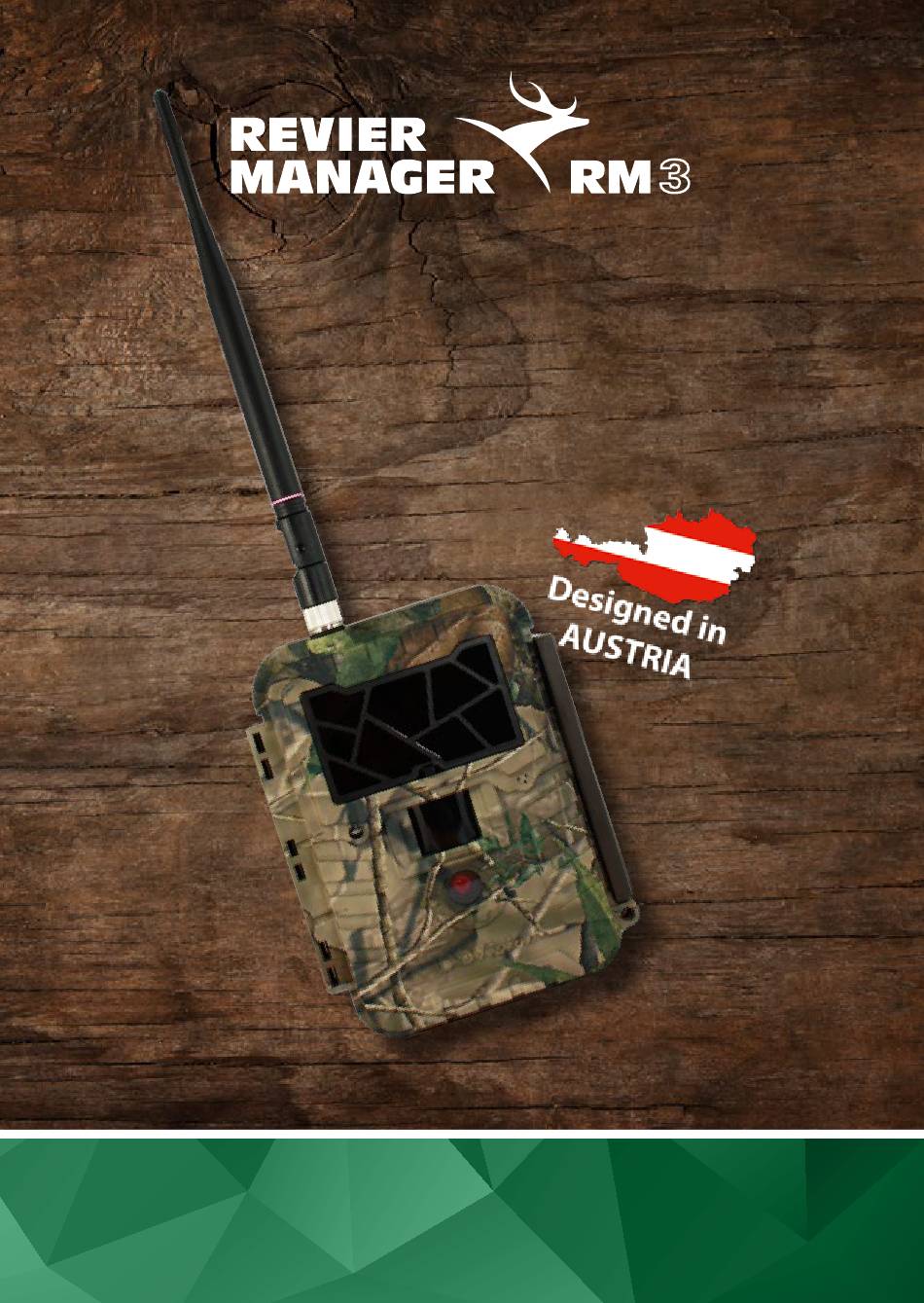

WiLDkAMERA TypE UM595-HD-3GE
BENUTZERHANDBUCH | USER MANUAL

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für REVIER MANAGER UM595-HD-3GE

Inhaltszusammenfassung für REVIER MANAGER UM595-HD-3GE

  • Seite 1 WiLDkAMERA TypE UM595-HD-3GE BENUTZERHANDBUCH | USER MANUAL...

  • Seite 3: Inhaltsverzeichnis

    iNHALTSvERZEiCHNiS 1. Technische Spezifikationen .............. 4 2. Funktionsbeschreibung der Tasten ..........6 3. Display .................... 7 4. Einlegen/Entfernen der Batterien ............. 8 5. Inbetriebnahme der Wildkamera ............9 6. Aktivierung des App-Kontos ............10 7. Funktionen des Reviermanagers ............. 11 8.

  • Seite 4: Technische Spezifikationen

    1. TECHNiSCHE SpEZiFikATiONEN UM595-HD-3GE TypE 3G - Dualband / WCDGSM (900/2100 MHz) 2G - Quadband/GSM/GPRS/EDGE FREQUENZ (850/900/1800/1900 MHz) 3 / 5 / 8 / 12 MP einstellbar BiLDAUFLÖSUNG Übertragung komprimiert auf 800 x 600 Pixel 52° Sichtfeld LiNSE Passiver MultiZone Infrarot Sensor (PIR)
  • Seite 5 Sehr geehrte kundin, sehr geehrter kunde! Vielen Dank, dass Sie sich für den Kauf der Wildkamera und der damit verbundenen Nutzung des Reviermanagers entschieden haben! im Lieferumfang enthalten: Wildkamera inkl. SIM- u. SD-Karte, Antenne, Befestigungsgurt, Mini-USB- Kabel, Benutzerhandbuch, Garantiekarte. All-in-One paket: Zum Kauf der Wildkamera (Hardware) sind die Nutzung des Reviermanagers sowie die Datenübertragung für ein Jahr gratis enthalten.

  • Seite 6: Funktionsbeschreibung Der Tasten

    2. FUNkTiONSBESCHREiBUNG DER TASTEN Menü Einstellungen Löschen-Taste MENU Play Kamera On-/Off-Taste Schieben Sie die Taste auf „On“, wenn Sie die Wildkamera einschalten möchten. Schieben Sie die Taste auf „Setup“, wenn Sie den Status der Wildkamera überprüfen möchten. Kontrolle von Batterie, Empfang und Speicher sind hier möglich.

  • Seite 7: Display

    play Taste Über Pfeil-Tasten „“ und „“ können Sie die Zoom- Funktion bei jedem Bild verwenden. Drücken Sie die Play-Taste erneut, um auf den Startbildschirm zurückkehren. kamera Taste Für Test Aufnahmen, zb. zum Positionieren der Kamera können Sie über diese Taste ein Foto auslösen. Zum Versenden von Bilder drücken Sie die „Menü“-Taste.

  • Seite 8: Einlegen/Entfernen Der Batterien

    4. EiNLEGEN/ENTFERNEN DER BATTERiEN 1. Öffnen Sie die Wildkamera, indem Sie seitlich den Griff nach vorne ziehen, lockern Sie den Verschluss und klappen den Vorderteil nach vorne auf. 2. Legen Sie in die Wildkamera 4, 8 oder 12x AA Batterien ein. Achtung: Bitte achten Sie darauf, dass Sie die Batterien korrekt einlegen.

  • Seite 9: Inbetriebnahme Der Wildkamera

    5. iNBETRiEBNAHME DER WiLDkAMERA Wenn Sie die Batterien in die Wildkamera ordnungsgemäß eingelegt haben, überprüfen Sie vor der Inbetriebnahme bitte noch, ob die SD-Karte ordentlich im Einschub eingerastet ist. Schieben Sie den Schalter im Inneren der Wildkamera auf „Setup“. Es dauert einige Sekunden, bis am Display das Symbol für die Signalstärke erscheint (siehe „Display“).

  • Seite 10: Aktivierung Des App-Kontos

    6. AkTiviERUNG DES App-kONTOS Laden Sie sich die Smartphone App im App Store für Ihr Apple iPhone oder auf Google play für Ihr Android Gerät herunter und installieren Sie diese. Wenn Sie kein Smartphone besitzen, können Sie auch über die Webversion unter http://webapp.reviermanager.at in den Reviermanager einsteigen.

  • Seite 11: Funktionen Des Reviermanagers

    7. FUNkTiONEN DES REviERMANAGERS Dieser Abschnitt enthält einige Informationen zu den Funktionen des Reviermanagers. 1. Bildanzahl/Auslöser: In der Standarteinstellung werden 3 Aufnahmen pro Aulösung auf der SD-Karte gespeichert. Es besteht die Möglichkeit, diese Einstellung anzupassen (2 bis 10 Aufnahmen/Auslöser). Die zweite, dritte bis zehnte Aufnahme wird nur auf der SD-Karte gespeichert.

  • Seite 12: Quick-Check

    9. kamera löschen: Wenn Sie die Kamera aus Ihrem Reviermanager Account löschen, werden alle Aufnahmen sowie die Verbindung zwischen Wildkamera und Ihrem persönlichen Reviermanager Account gelöscht. 10. Freunde einladen: Geben Sie die E-Mail-Adresse Ihres Freundes ein, dieser erhält dann eine Einladungsmail. Wenn der eingeladene Freund noch kein Reviermanager Konto hat, wird dieses automatisch angelegt.
  • Seite 13 5. Überprüfen Sie die Signalstärke sowie den Batteriezustand. 6. Wenn ausreichend Batterieleistung vorhanden ist und sich die SIM-Karte erfolgreich im Mobilfunknetz eingebucht hat, schieben Sie den Schalter auf „On“ und lösen durch Bewegung ein Foto aus. 7. Das Foto sollte innerhalb von ein paar Minuten in Ihrem Reviermanager- Konto zur Verfügung stehen.

  • Seite 14: Allgemeine Hinweise

    9. ALLGEMEiNE HiNWEiSE Allgemeine Hinweise zur Wildkamera 1. Bitte verwenden Sie nur Original-Zubehör oder Zubehör, das vom Hersteller genehmigt wurde - siehe www.reviermanager.at. Andere Zubehörteile können die Wildkamera beschädigen, die Leistung negativ beeinflussen oder sogar gefährdend für Ihren Körper werden und dadurch verletzen Sie die örtlichen Vorschriften für Telekom-Endgeräte.

  • Seite 15: Sicherheitshinweise

    10. SiCHERHEiTSHiNWEiSE Hinweise zur Nutzung von Batterien 1. Batterien nicht kurzschließen, dies kann zur Überhitzung oder Entzündung der Batterien führen. 2. Bewahren Sie die Batterien nicht in heißen Umgebungen auf und werfen Sie diese nicht ins Feuer. Ansonsten kann es zu Explosionen kommen. 3.

  • Seite 16: Haftungsbeschränkung

    Chemikalien gelagert werden, aus. 2. Das Entfernen, Installieren oder Laden der Batterien in solchen Bereichen ist zu unterlassen. Funken in einem explosionsgefährdeten Bereich können zur Explosion oder einem Brand führen. 3. Um mögliche Störungen bei Sprengarbeiten zu vermeiden, schalten Sie Ihre Wildkamera aus. Wenn Sie in der Nähe von elektrischen Sprengkapseln, in einem Sprenggebiet oder Gebieten sind, die Sie zum Ausschalten elektronischer Geräte auffordern, befolgen Sie alle Schilder und Anweisungen!
  • Seite 17 TABLE OF CONTENTS 1. Technical Specifications ..............18 2. Description of the buttons ............... 20 3. Description of the screen ..............21 4. Insert/remove the batteries ............... 22 5. Initial start-up of the camera ............23 6. Activate your App account .............. 24 7.

  • Seite 18: Technical Specifications

    1. TECHNiCAL SpECiFiCATiONS UM595-HD-3GE MODEL 3G - Dual band / WCDGSM (900/2100 MHz) 2G - Quad band/GSM/GPRS/EDGE FREQUENCy (850/900/1800/1900 MHz) 3 / 5 / 8 / 12 MP adjustable; RESOLUTiON transmission compressed to 800 x 600 Pixels 52° field of view...
  • Seite 19 Dear valued Customer! We are very pleased that you have purchased our camera and want to use our Reviermanager application! included in the delivery: Camera incl. SIM card and SD Card, antenna, fastening belt, mini USB cable, manual, warranty card. All-in-One Solution: Additional to the purchase of the camera the usage of the Reviermanager and the data transfer is 1 year free of charge.

  • Seite 20: Description Of The Buttons

    2. DESCRipTiON OF THE BUTTONS Settings Delete Button MENU Play Camera On/Off button Push the button towards „On“, if you want to switch on the camera. Slide the button to “Setup” if you want to check the status of the game camera. Control of battery, reception and storage are possible here.

  • Seite 21: Description Of The Screen

    play Button With the arrow buttons „“ and „“ you can use the zoom functionality in every picture. Press the play button again to return to the home screen. Camera Button For test recordings, e.g. you can take a photo using this button to position the camera.

  • Seite 22: Insert/Remove The Batteries

    4. iNSERT/REMOvE THE BATTERiES 1. Open the camera by pulling the handle to the side, loosen the clasp and fold the front part forward on. 2. Insert 4, 8 or 12 x AA batteries into the camera. Attention: Please note that the batteries have been inserted correctly (positive and negative poles).

  • Seite 23: Initial Start-Up Of The Camera

    5. iNiTiAL START-Up OF THE CAMERA Please check before the intial start-up of the camera, if the SD card has been inserted properly. It must click into place. Switch the button towards „Setup“. It takes some seconds until the icon for the signal strength is shown on the start screen (please see „Description of the screen“).

  • Seite 24: Activate Your App Account

    6. ACTivATE yOUR App ACCOUNT Download the smart phone app on the App Store for your Apple iPhone or on Google play for your Android smart phone. Install the Reviermanager app. If you do not own a smart phone, you can use the web application on http://webapp.reviermanager.at.

  • Seite 25: Features Of The Reviermanager App

    7. FEATURES OF THE REviERMANAGER App This chapter contains some information about the features of the Reviermanager application. 1. pictures/trigger: The default setting is 3 pictures per trigger. It is possible to change this setting (1 to 10 pictures per trigger). The second or third picture will be stored on the SD card only.

  • Seite 26: Quick Check

    9. Delete camera: If you want to delete the camera from your Reviermanager account, all pictures as well as the connection between the camera and your personal Reviermanager account will be deleted. 10. invite friends: You can add a friend to your Reviermanager account. Enter the friend‘s e-mail address for sending him an invitiation to your hunting ground.
  • Seite 27 5. Please check the signal strength and the battery charge level. 6. When the battery charge level is good and the SIM card is connected to the network, push the button towards „On“ and trigger a pictured by motion. 7. The picture should be available at your Reviermanager account after some minutes.

  • Seite 28: General Information

    9. GENERAL iNFORMATiON General information about the camera 1. Please only use original accessories or accessories that have been approved by the manufacturer - see www.reviermanager.at. Other accessories may damage the camera, affect performance, or even become dangerous to your body, thereby violating local regulations for telecommunications devices.

  • Seite 29: Safety Instructions

    SAFETy iNSTRUCTiONS Advices for battery usage 1. Don‘t short-circuit the batteries. This could lead to overheating or ignition of the batteries. 2. Don‘t store the batteries in a warm environment and don‘t throw them into fire. This could lead to an explosion. 3.
  • Seite 30 precaution for electronic devices Some electronic devices are susceptible for electromagnetic interferences, which could be caused by the camera, if they are poorly shielded. If necessary, please contact the manufacturer before using the camera. Attention: Although the camera is IP54 certified, please pay attention that no liquid can flow into the camera.

  • Seite 31: Garantie- Und Betriebshinweise

    GARANTiE- UND BETRiEBSHiNWEiSE Die TFK Handels GmbH (in Folge TFK genannt) gewährt für diesen Reviermanager eine Garantie gegen Material- und Verarbeitungsfehler für einen Zeitraum von: vierundzwanzig (24) Monate für die kamera, Sechs (6) Monate auf Zubehör Die Garantiezeit beginnt mit dem kauf beim Fachhändler. Die Haftung von TFK beschränkt sich auf die Kosten für die Reparatur und/oder den Austausch der unter die Garantiebestimmungen fallenden Einheit.
  • Seite 32 • Die im Produkt enthaltene SIM-Karte darf keineswegs entfernt werden und ist fix mit der IMEI Nummer des Gerätes gekoppelt. Bei Manipulation der SIM-Karte ist mit Datenverlust sowie Fehlfunktionen zu rechnen. • TFK weist ausdrücklich darauf hin, dass bei Sturzschäden und/oder Feuchtigkeitsschäden keine Garantieleistungen erbracht werden.

  • Seite 33: Information About Warranty And Usage

    iNFORMATiON ABOUT WARRANTy AND USAGE The TFK Handels GmbH (hereinafter called TFK) grants a guarantee for this product against defects in materials and workmanship for a period of: Twenty-four (24) months for the camera, six (6) months on accessories The warranty period starts with the purchase date from your retailer.
  • Seite 34 lead to data loss and malfunction. • TFK explicitly points out that in case of fall damages and/or moisture damages no guaranteeing will be performed. • Product modifications so that the product answers the purposes of local or national technical standards in countries, for which the product was not designed.
  • Seite 36 Impressum/Imprint: TFK Handels GmbH Landesstraße 1 | 5302 Henndorf a. W. Satz- und Druckfehler vorbehalten. Typing and printing errors reserved. Stand/Last Update: 02/2020 www.reviermanager.at...
