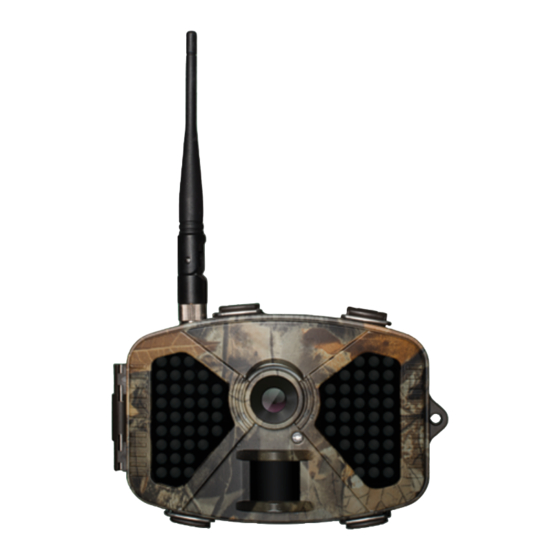

REVIER MANAGER UM535A Benutzerhandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

WiLDkAMERA TypE UM535A
BENUTZERHANDBUCH | USER MANUAL

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für REVIER MANAGER UM535A

Inhaltszusammenfassung für REVIER MANAGER UM535A

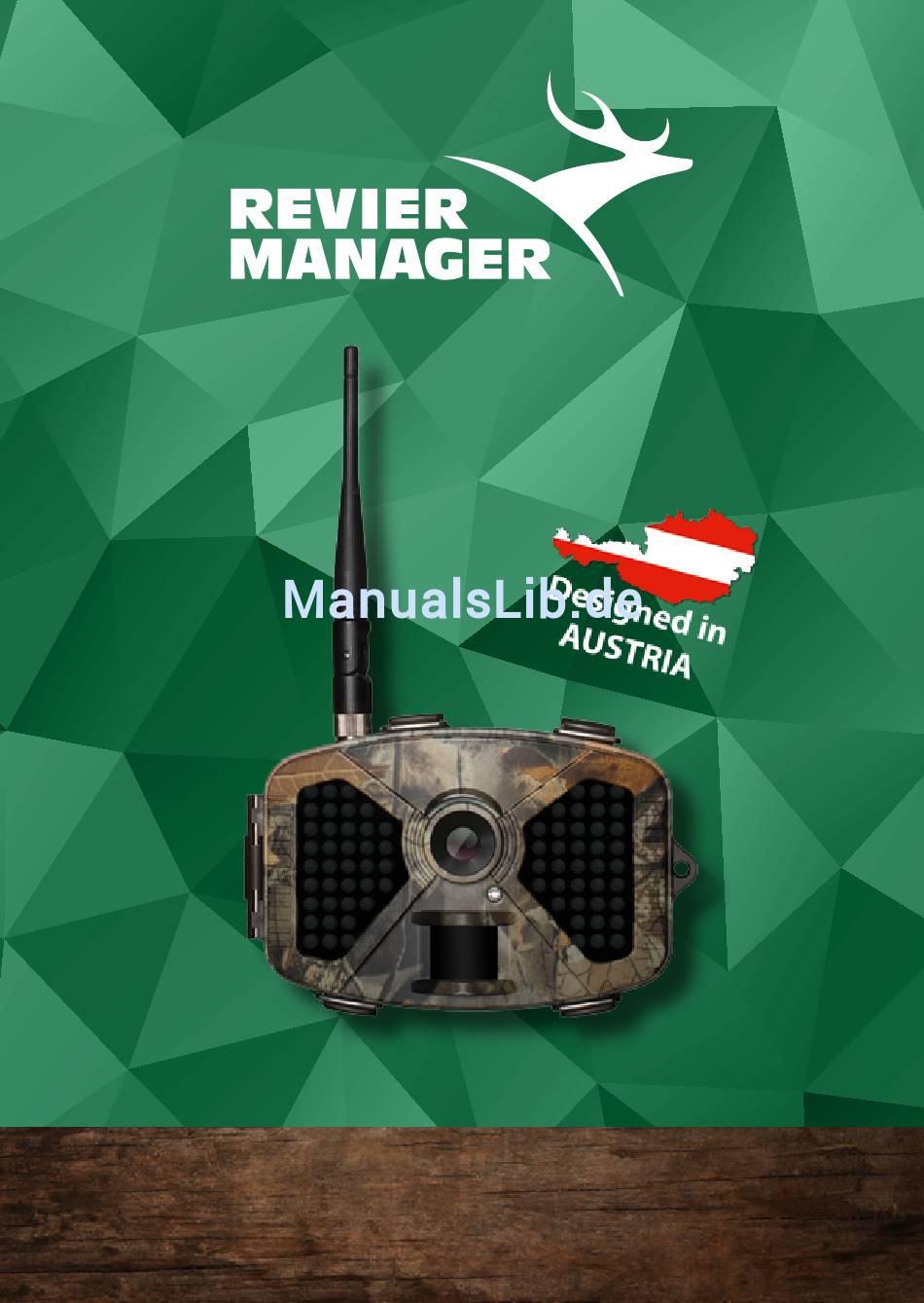

  • Seite 1 WiLDkAMERA TypE UM535A BENUTZERHANDBUCH | USER MANUAL...

  • Seite 3: Inhaltsverzeichnis

    iNHALTSvERZEiCHNiS 1. Technische Spezifikationen .............. 4 2. Sicherheitshinweise ................5 3. Funktionsbeschreibung der Tasten ........... 8 4. Display- und Statussymbole ............. 9 5. Einlegen/Entfernen der Batterien ............10 6. Inbetriebnahme der Wildkamera ............11 7. Aktivierung des App-Kontos ............12 8.

  • Seite 4: Technische Spezifikationen

    1. TECHNiSCHE SpEZiFikATiONEN TypE UM535A GSM Quadband FREQUENZ (850/900/1800/1900 MHz) GPRS DATENÜBERTRAGUNG 5 MP (kompr. auf 800 x 600 Pixel) BiLDAUFLÖSUNG LiNSE 52° Sichtfeld Passiver Infrarotsensor (PIR) BEWEGUNGSMELDER max. 15 Meter ERFASSUNGSBEREiCH iR-BLiTZ (REiCHWEiTE) max. 10 Meter 400 Lux NACHTMODUS 1,2 Sekunden AUSLÖSEZEiT...

  • Seite 5: Sicherheitshinweise

    2. SiCHERHEiTSHiNWEiSE Sehr geehrte Kundin, sehr geehrter Kunde! Wir freuen uns, dass Sie sich für den Kauf der Wildkamera und der damit verbundenen Nutzung des Reviermanagers entschieden haben! im Lieferumfang enthalten: Wildkamera inkl. SIM- u. SD-Karte, Antenne, Befestigungsgurt, Mini-USB-Kabel, Benutzerhandbuch, Garantiekarte. All-in-One paket: Zum Kauf der Wildkamera (Hardware) sind die Nutzung des Reviermanagers sowie die Datenübertragung für ein Jahr gratis...
  • Seite 6 3. Fahren Sie nicht mit Nadeln, Stiften oder anderen scharfen Gegenständen über das Display, da dieses beschädigt werden könnte. 4. Ihre Wildkamera kann ein elektromagnetisches Feld erzeugen und somit magnetische Gegenstände wie Computer-Festplatten stören oder beschädigen. 5. Die Wildkamera kann in der Nähe von elektrischen Geräten wie TV, Telefon, Radio und PC Interferenzen verursachen.
  • Seite 7 vorsichtsmaßnahmen für elektronische Geräte Einige elektronische Geräte sind anfällig für elektromagnetische Störungen, die durch die Wildkamera verursacht werden, wenn sie unzureichend abgeschirmt sind. Wenn nötig, kontaktieren Sie bitte den Gerätehersteller, bevor Sie die Wildkamera benutzen. Sicherheit und allgemeine verwendung in Fahrzeugen 1.

  • Seite 8: Funktionsbeschreibung Der Tasten

    3. FUNkTiONSBESCHREiBUNG DER TASTEN SETUP menu On-/Off-Taste Schieben Sie die Taste auf „On“, wenn Sie die Wildkamera einschalten möchten. Schieben Sie die Taste auf „Setup“, wenn Sie den Status der SETUP Wildkamera überprüfen möchten. Schieben Sie die Taste auf „Off“, wenn Sie die Wildkamera ausschalten möchten.

  • Seite 9: Display- Und Statussymbole

    4. DiSpLAy- UND STATUSSyMBOLE Fotogröße Signalstärke Batteriezustand SIM-Karte Netzbetreiber 23-06-2015 Datum 15:50:31 Uhrzeit [00033/03756m] Bildanzahl...

  • Seite 10: Einlegen/Entfernen Der Batterien

    5. EiNLEGEN/ENTFERNEN DER BATTERiEN 1. Öffnen Sie die Wildkamera, indem Sie die 4 Metallclipse lockern. 2. Legen Sie in die Wildkamera 8 x AA Batterien ein. Achtung: Bitte achten Sie darauf, dass Sie die Batterien korrekt einlegen. Bitte beachten Sie die Plus- und Minuspole. Achtung: Bitte verwenden Sie ausschließelich AA Batterien und keine Akkus, da Akkus die Funktionstüchtigkeit der Wildkamera beeinflussen.

  • Seite 11: Inbetriebnahme Der Wildkamera

    6. iNBETRiEBNAHME DER WiLDkAMERA Wenn Sie die Batterien in die Wildkamera ordnungsgemäß eingelegt haben, überprüfen Sie vor der Inbetriebnahme bitte noch, ob die SD-Karte ordentlich im Einschub eingerastet ist. Schieben Sie den Schalter im Inneren der Wildkamera auf „Setup“. Es dauert einige Sekunden, bis am Display das Symbol für die Signalstärke erscheint (siehe „Display und Statussymbole“).

  • Seite 12: Aktivierung Des App-Kontos

    7. AkTiviERUNG DES App-kONTOS Laden Sie sich die Smartphone App im App Store für Ihr Apple iPhone oder auf Google play für Ihr Android Gerät herunter und installieren Sie diese. Wenn Sie kein Smartphone besitzen, können Sie auch über die Webversion unter http://webapp.reviermanager.at in den Reviermanager einsteigen.

  • Seite 13: Funktionen Der Wildkamera

    8. FUNkTiONEN DES REviERMANAGERS Dieser Abschnitt enthält einige Informationen zu den Funktionen des Reviermanagers. 1. Bildanzahl/Auslöser: Die Standardeinstellung ist 1 Aufnahme pro Auslöser. Es besteht die Möglichkeit, diese Einstellung anzupassen (2  oder  3 Aufnahmen/Auslöser). Die zweite oder dritte Aufnahme wird nur auf der SD-Karte gespeichert.
  • Seite 14 9. kamera löschen: Wenn Sie die Kamera aus Ihrem Reviermanager Account löschen, werden alle Aufnahmen sowie die Verbindung zwischen Wildkamera und Ihrem persönlichen Reviermanager Account. 10. Freunde einladen: Sie haben die Möglichkeit, einen Freund hinzuzufügen. Geben Sie die E-Mail-Adresse Ihres Freundes ein, dieser erhält dann eine E-Mail mit der Einladung.

  • Seite 15: Quick-Check

    9. QUiCk-CHECk Sollte die Wildkamera keine Aufnahmen mehr übertragen, überprüfen Sie bitte die „Vitalfunktionen“ der Kamera. 1. Befinden sich die SD-Karte, die SIM-Karte und aufgeladene Batterien im Gerät? 2. Falls ja, schalten Sie die Kamera bitte aus (den Schalter auf „Off“ stellen). 3.
  • Seite 17 TABLE OF CONTENTS 1. Technical Specifications ..............18 2. Safety Instructions ................19 3. Description of the buttons ............... 22 4. Description of the screen ..............23 5. Insert/remove the batteries ............... 24 6. Initial start-up of the camera ............. 25 7.

  • Seite 18: Technical Specifications

    1. TECHNiCAL SpECiFiCATiONS TypE UM535A GSM quad band FREQUENCy (850/900/1800/1900 MHz) GPRS DATA TRANSFER 5 MP (compr. to 800 x 600 Pixel) iMAGE RESOLUTiON LENS 52° field of view (FOV) Passive infrared sensor (PIR) MOTiON DETECTOR max. 15 meters DETECTiON RANGE iR FLASH (RANGE) max.

  • Seite 19: Safety Instructions

    2. SAFETy iNSTRUCTiONS Dear Valued Customer! We are very pleased that you have purchased our camera and want to use our Reviermanager application! included in the delivery: Camera incl. SIM card and SD Card, antenna, fastening belt, mini USB cable, manual, warranty card. All-in-One Solution: Additional to the purchase of the camera the usage of the Reviermanager and the data transfer is 1 year free of charge.
  • Seite 20 3. Don‘t scratch the display with needles, pens or other sharp objects, because the display could be damaged. 4. Your camera can produce an electromagnetical field, thus could damage magnetic devices (such as harddrives). 5. The camera could cause interferences near to electrical devices (such as TV, radio or computers).
  • Seite 21 precaution for electronic devices Some electronic devices are susceptible for electromagnetic interferences, which could be caused by the camera, if they are poorly shielded. If necessary, please contact the manufacturer before using the camera. Safe and general usage in vehicles 1.

  • Seite 22: Description Of The Buttons

    3. DESCRipTiON OF THE BUTTONS SETUP menu On/Off button Push the button towards „On“, if you want to switch on the camera. Push the button in the middle („Setup“), if you want to check SETUP the status of the camera. Push the button in the direction of „Off“, if you want to switch off the camera.

  • Seite 23: Description Of The Screen

    4. DESCRipTiON OF THE SCREEN Pictures‘ size Signal strength Battery status SIM card Operator 23-06-2015 Date 15:50:31 Time [00033/03756m] Memory status...

  • Seite 24: Insert/Remove The Batteries

    5. iNSERT/REMOvE THE BATTERiES 1. For opening the camera you have to loose the 4 metall clips. 2. Insert 8 x AA batteries into the camera. Attention: Please note that the batteries have been inserted correctly (positive and negative poles). Attention: Please note that you should use AA batteries only.

  • Seite 25: Initial Start-Up Of The Camera

    6. iNiTiAL START-Up OF THE CAMERA Please check before the intial start-up of the camera, if the SD card has been inserted properly. It must click into place. Switch the button towards „Setup“. It takes some seconds until the icon for the signal strength is shown on the start screen (please see „Description of the screen“).

  • Seite 26: Activate Your App Account

    7. ACTivATE yOUR App ACCOUNT Download the smart phone app on the App Store for your Apple iPhone or on Google play for your Android smart phone. Install the Reviermanager app. If you do not own a smart phone, you can use the web application on http://webapp.reviermanager.at.

  • Seite 27: Features Of The Reviermanager App

    8. FEATURES OF THE REviERMANAGER App This chapter contains some information about the features of the Reviermanager application. 1. pictures/trigger: The default setting is 1 picture per trigger. It is possible to change this setting (2 or 3 pictures per trigger). The second or third picture will be stored on the SD card only.
  • Seite 28 9. Delete camera: If you want to delete the camera from your Reviermanager account, all pictures as well as the connection between the camera and your personal Reviermanager account will be deleted. 10. invite friends: You can add a friend to your Reviermanager account. Enter the friend‘s e-mail address for sending him an invitiation to your hunting ground.

  • Seite 29: Quick Check

    9. QUiCk CHECk If your camera doesn‘t send pictures anymore, please check the „vital functions“ of the camera. 1. Are the SD card, SIM card and batteries inserted? 2. If the answer is yes, please switch off the camera (push the button towards „Off“).
  • Seite 32 Impressum/Imprint: TFK Handels GmbH Landesstraße 1 | 5302 Henndorf a. W. Satz- und Druckfehler vorbehalten. Typesetting and printing errors excepted. Stand/Last Update: 07/2015 0700 www.reviermanager.at...
