Magenta Internet Fiber Box Benutzerhandbuch
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Magenta Internet Fiber Box
Inhaltszusammenfassung für Magenta Internet Fiber Box
- Seite 1 Benutzerhandbuch Internet Fiber Box Internet Installation, Tipps & Tricks April 2019...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. ÜBERBLICK Kontaktinformation Standardfunktionen Internet Fiber Box LAN-Optionen Wireless LAN Kabelgebundenes Ethernet-LAN Vorderseite Rückseite MAC-Etikett 2. ERSTE SCHRITTE Lieferumfang Bevor Sie beginnen Systemvoraussetzungen Anschluss der Internet Fiber Box Einrichtung des Internetzugangs Konfiguration von TCP/IP unter Windows XP Überprüfen der IP-Adresse unter Windows XP Konfiguration von TCP/IP unter Windows 7 Überprüfen der IP-Adresse unter Windows 7 Konfiguration von TCP/IP unter Windows 8 Überprüfen der IP-Adresse unter Windows 8 IP-Adressen unter Windows XP, Windows 7 & Windows 8 erneuern Einrichtung eines WLAN-Netzwerkes magenta.at/service... - Seite 3 START DHCP Starten der Internet Fiber Box UPNP Unterstützung mehrerer Sprachen Tools Anmeldung Status Passwort ändern Downstream WLAN-Konfiguration Upstream 4. STARTSEITE Konfiguration Schnellstart-Konfigurations-Assistent Netzwerk Log Internet Fiber Box Statusüberblick Ping 5. VERBUNDENE GERÄTE Traceroute 6. MODEM-MODUS MTU-Grösse 7. ERWEITERTE EINSTELLUNGEN 8. ADMIN WLAN Passwort ändern Drahtlossignal Wiederherstellen und Neustarten Sicherheit Fernzugriff WLAN MAC-Filter Info 9. FEHLERBEHEBUNG Gastnetzwerk WPS Lösungen...
-
Seite 4: Überblick
1 | Überblick 1. Überblick Die Internet Fiber Box ist das weltweit kompakteste EuroDOCSIS 3.0 Voice Gateway und bietet eine Komplettlösung für kabelgebundene und drahtlose Verbindung, ideal für zuhause, ein Home Office oder kleine Unternehmen. Es kann in Haushalten mit mehr als einem WLAN-fähigen Computer eingesetzt werden. Dieses Handbuch bietet eine Produktübersicht und Einrichtungsinformationen für die Internet Fiber Box. Es bietet außerdem Anleitungen für die Installation des WLAN Gateway und die Konfiguration von WLAN LAN, Ethernet, Router, DHCP und Sicher- heitseinstellungen. Kontaktinformation Wenn Sie Fragen haben oder Hilfe in Bezug auf die Internet Fiber Box benötigen, kontaktieren Sie bitte den upc Kundendienst. Informationen über den Kundendienst, technischen Support oder Garantie und über gesetzliche Vorschriften finden Sie in der Internet Fiber Box Softwarelizenz, der Garantie sowie der Sicherheitskarte und der Informationskarte, die der Internet Fiber Box beiliegen. Standardfunktionen Die Internet Fiber Box kombiniert einen ultraschnellen Internetzugang, Netzwerk- zugriff und Computersicherheit für ein LAN zuhause oder in einem kleinen Büro. Es bietet die folgenden Funktionen: Kombination von fünf separaten Produkten in einem kompakten Gerät — ein EURO DOCSIS® 3.0 Kabelmodem, einen IEEE 802.11a/b/g/n/ac Wireless Access Point, Ethernet 10/100/1000 Base T Verbindungen, VoIP Internet-Telefonverbin - dungen und eine Firewall. Ein internes High-Speed Kabelmodem für dauerhaften Breitbandzugriff auf das Internet und andere Onlinedienste. E ine leistungsfähige Firewall für einen bessere Netzwerkschutz vor unerwünschten Attacken über das Internet. Diese unterstützt Stateful Inspection, Eindringlings- erkennung, DMZ, Prävention vor Denial-of-Service-Attacken und Network Address Translation (NAT). -
Seite 5: Internet Fiber Box Lan-Optionen
Das WLAN unterstützt den 2.4G/5G Dual-Band-Modus. Eine sichere Wireless Fidelity (WLAN) Breitbandverbindung für WLAN-fähige Geräte in Ihrem Netzwerk, z. B. Mobiltelefone, Laptops, Tablets, Drucker, PDAs und Desktop-PCs. Routing für ein Wireless LAN (WLAN) oder ein kabelgebundenes Ethernet-LAN; Sie können über Hubs und/oder Switches (nicht im Lieferumfang enthalten) mehr als vier Computer anschließen. E in interner DHCP-Server zur einfachen Konfiguration eines kombinierten kabelgebundenen bzw. drahtlosen Klasse C Privat-LAN. V irtual Private Network (VPN) Pass-through-Betrieb mit Unterstützung von IPSec, PPTP, oder L2TP, um Remote Computer sicher über das Internet zu verbinden. I nternet Fiber Box Configuration Manager (CMGR), der eine grafische Benutzer oberfläche (Graphical User Interface, GUI) für eine einfache Konfiguration von not- wendigen WLAN-, Ethernet-, Router-, DHCP- und Sicherheitseinstellungen bietet. Internet Fiber Box LAN-Optionen Beispiel für drahtlose Netzwerkverbindungen Sie können bis zu 253 Client-Computer unter Verwendung einer Netzwerkverbin- dung oder einer Kombination der folgenden Netzwerkverbindungen an die Internet Fiber Box anschließen: Die maximale Betriebsreichweite hängt von der Art der Materialien ab, die das Signal W ireless LAN (WLAN) durchdringen muss, sowie vom Standort Ihrer Internet Fiber Box und der Empfangs- E thernet Local Area Network (LAN) geräte. Die Leistung der drahtlosen Übertragung kann daher nicht garantiert werden. Wireless LAN HINWEIS: Stellen Sie die Internet Fiber Box vertikal auf, um eine bessere drahtlose Abdeckung zu erzielen. Die Drahtloskommunikation erfolgt über Funkwellen anstatt über Kabel. Wie bei einem schnurlosen Telefon, verwendet ein WLAN Funksignale anstatt Kabel, um Daten auszutauschen. Bei einem Drahtlosnetzwerk entfällt der Bedarf nach teuren... -
Seite 6: Kabelgebundenes Ethernet-Lan

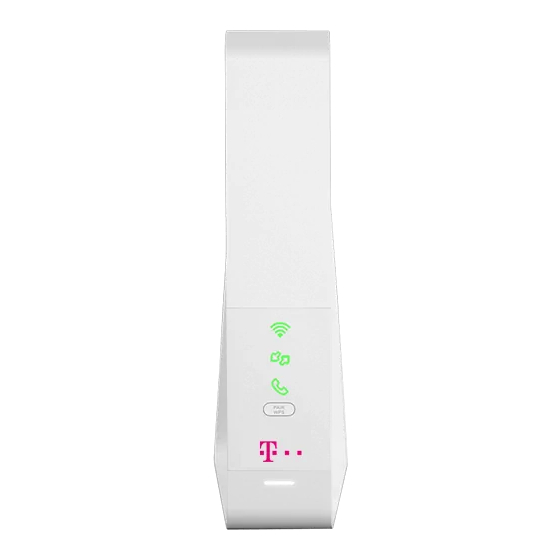

1 | Überblick 1 | Überblick Kabelgebundenes Ethernet-LAN Vorderseite Sie können jeden PC ganz einfach mit einem Ethernet-Kabel an einem Ethernet-Port Die Vorderseite der Internet Fiber Box umfasst Leuchtanzeigen und die WLAN / WPS- der Internet Fiber Box anschließen. Da der Internet Fiber Box Ethernet-Port Auto-MDIX Taste, die zur Konfiguration von WLAN Protected Security (WPS) auf kompatiblen unterstützt, können Sie ein gerades oder gekreuztes Kabel verwenden, um einen Clients verwendet wird, die an das Internet Fiber Box-Netzwerk angeschlossen sind. Hub, Switch oder Computer anzuschließen. Verwenden Sie für sämtliche Ethernet- Verbindungen Kabel der Kategorie 5 oder höher neues bild fehlt Die LED-Anzeigen an der Vorderseite sehen die folgenden Statusinformationen für Strom, Kommunikation und Fehler vor: Beispiel für eine Ethernet-Computer-Verbindung Ein kabelgebundenes Ethernet-LAN mit mehr als vier Computern benötigt einen oder Seriennr. Status mehrere Hubs, Switches oder Router. Sie können: Einen Hub oder Switch an jeden Ethernet-Port der Internet Fiber Box anschließen. WLAN Rot: WLAN-Funktion Grün: WLAN-Schnittstelle E thernet Hubs, Switches oder Router für Kombinationen von bis zu 253 Compu- fehlgeschlagen aktiv tern und WLAN Clients an der Internet Fiber Box verwenden. Internet Blinkt grün: Suche nach Grün: Mit dem Internet Internetverbindung; Über- verbunden Detailliertere Informationen über die Ethernet-Verkabelung gehen über den Umfang tragen oder Empfangen von... -
Seite 7: Rückseite
1 | Überblick 1 | Überblick Seriennr. Status Seriennr. Element Beschreibung WPS-Taste Diese Taste zur Verbin- Verwenden Sie diesen Anschluss, um das Telefon dung mit anderen WPS- zu verbinden. fähigen Geräten drücken. Ethernet LAN- Verwenden Sie diese Anschlüsse, um lokale Strom Blinkt weiß: Gerät startet Leuchtet weiß: Gerät Anschluss Computer per Kabel zu verbinden betriebsbereit RESET Drücken Sie mindestens fünf Sekunden lang auf die RESET-Taste, um die Internet Fiber Box auf die Werkseinstellungen zurückzusetzen. Das Gerät wird Rückseite nach der Wiederherstellung der Werkseinstellungen neu starten. Es kann zwischen 5 und 30 Minuten dauern, bis ein geeigneter Kommunikationskanal gefunden und verbunden wird. COAX Schließen Sie Ihr Koaxialkabel an diesen Port an. STROM Verbinden Sie den mitgelieferten Netzstecker mit diesem Anschluss. EIN/AUS- Schalter zum Ein-/Ausschalten. -
Seite 8: Erste Schritte
Verbindet die Internet Fiber Box mit Computer mit Pentium©-Prozessor oder höher einer Steckdose Windows XP, Windows 7, Windows 8, Macintosh oder UNIX Betriebssystem mit verfügbarem CD-ROM Laufwerk Ethernet Kabel Verbindet die Internet Fiber Box mit Ein Webbrowser wie z. B. Microsoft Internet Explorer, Google Chrome® einem Ethernet-Anschluss. oder Mozilla® Firefox® WLAN-Karte Wird mit voreingestelltem SSID und QR- Code für den WLAN-Zugang geliefert Installationsanleitung Enthält die wichtigsten Informationen Anschluss der Internet Fiber Box der Internet Fiber Box zur Einrichtung der Internet Fiber Box Stellen Sie vor dem Beginn sicher, dass der Computer eingeschaltet ist und das Sie sollten die aktuellsten Service-Packs und Patches für Ihr Betriebssystem auf Ihrem Stromkabel von der Internet Fiber Box abgetrennt ist. Computer installiert haben. 1. Schließen Sie ein Ende des Koaxialkabels an die Anschlussdose oder Splitter an. Sie benötigen ein 75-Ohm Koaxialkabel mit F-Steckern zum Anschluss der Internet 2. S chließen Sie das andere Ende des Koaxialkabels an den Kabelanschluss der Fiber Box an der nächstgelegenen Anschlussdose. Um die Internet Fiber Box und ein Internet Fiber Box an. Vergewissern Sie sich, dass die Anschlüsse fest sitzen. TV-Gerät an derselben Anschlussdose zu verwenden benötigen Sie möglicherweise 3. Verbinden Sie das Stromkabel mit dem Stromanschluss der Internet Fiber Box. einen 5 bis 900 MHz RF Splitter und zwei zusätzliche Koaxialkabel. 4. V erbinden Sie das andere Ende des Stromkabels mit einer Steckdose. -
Seite 9: Einrichtung Des Internetzugangs
2 | Erste Schritte 2 | Erste Schritte Die Internet Fiber Box verfügt über einen DHCP-Server im LAN. Wir empfehlen die Konfiguration des LAN für den automatischen Erhalt der IPs für die LAN- und DNS- Server. Stellen Sie sicher, dass alle Computer in Ihrem LAN für TCP/IP konfiguriert sind. Nach der Konfiguration von TCP/IP auf Ihrem Computer sollten Sie die IP-Adresse überprüfen. HINWEIS: Für UNIX oder Linux Systeme lesen Sie bitte die entsprechende Dokumentation. Konfiguration von TCP/IP unter Windows XP 1. Öffnen Sie die Systemsteuerung. 2. D oppelklicken Sie auf Netzwerkverbindungen, um sich die Internetverbindungen 8. P rüfen Sie, dass die LEDs an der Vorderseite in der folgenden Reihenfolge anzeigen zu lassen. aufleuchten: 3. Klicken Sie mit der rechten Maustaste auf Ihre Netzwerkschnittstelle. 4. W ählen Sie Eigenschaften aus dem Dropdown-Menü, um das Fenster Internet Fiber Box LED-Aktivität während des Startvorgangs Eigenschaften LAN-Verbindung zu öffnen. Vergewissern Sie sich, dass Internetprotokoll (TCP/IP) aktiviert ist. -
Seite 10: Konfiguration Von Tcp/Ip Unter Windows 7
2 | Erste Schritte 2 | Erste Schritte Konfiguration von TCP/IP unter Windows 7 Konfiguration von TCP/IP unter Windows 8 1. Öffnen Sie die Systemsteuerung. 1. D rücken Sie die Windows-Taste auf der Tastatur, um in den Desktop-Modus zu 2. K licken Sie auf Netzwerk und Internet, um das Fenster Netzwerk und gelangen. 2. B ewegen Sie den Mauszeiger zur unteren rechten Bildschirmecke. Es erscheint Internet zu öffnen. 3. K licken Sie auf Netzwerk und Freigabecenter, um das Fenster Netzwerk auf der rechten Seite ein Feld. Klicken Sie auf das Symbol Einstellungen. -
Seite 11: Ip-Adressen Unter Windows Xp, Windows 7 & Windows 8 Erneuern
2 | Erste Schritte 3 | Start 3. Start IP-Adresse unter Windows XP, Windows 7 & Windows 8 erneuern Starten der Internet Fiber Box 1. Öffnen Sie ein Eingabeaufforderungs-Fenster. 2. Klicken Sie auf der Windows Taskleiste auf Start. 1. Öffnen Sie auf einem Computer im LAN einen Web-Browser. 3. Wählen Sie Ausführen. Das Fenster Ausführen wird angezeigt. 2. G eben Sie in der Adressleiste des Browsers http://192.168.0.1 ein und drücken 4. Geben Sie «cmd» ein und öffnen Sie ein Eingabeaufforderungs-Fenster. Sie die Eingabetaste, um das Fenster Anmeldung aufzurufen. 5. G eben Sie «ipconfig / renew» ein und drücken Sie die Eingabetaste. -
Seite 12: Anmeldung
3 | Start 3 | Start Anmeldung Nach den neben beschriebenen Schritten erscheinen die folgenden Fenster. Um sich an der Internet Fiber Box anzumelden, geben Sie das Passwort ein, das sich auf dem Produktetikett auf der Unterseite des Geräts befindet. Passwort ändern Um das voreingestellte Passwort zu ändern, klicken Sie auf Ändern. Geben Sie Ihr neues Passwort und eine gültige E-Mail-Adresse ein, die zum Wiederherstellen Ihres Passworts verwendet wird. Wenn Sie das voreingestellte Passwort nicht ändern möchten, klicken Sie auf Überspringen. neues bild fehlt Klicken Sie auf Weiter Aus Sicherheitsgründen empfehlen wir das voreingestellte Passwort unmittelbar nach Ihrer ersten Konfiguration der Internet Fiber Box zu ändern. -
Seite 13: Wlan-Konfiguration
3 | Start 4 | Startseite 4. Startseite WLAN-Konfiguration Klicken Sie auf die Schaltfläche Ändern, um den WLAN-Netzwerknamen zu ändern. Die Internet Fiber Box Startseite bietet Schnellstart-Konfigurations-Assistenten und Falls Sie diesen nicht ändern möchten, klicken Sie auf Weiter. den Internet Fiber Box Statusüberblick. Nach den oben beschriebenen Schritten erscheint das unten abgebildete Fenster zur Schnellstart-Konfigurations-Assistent Verwaltung Ihrer Einstellungen. Klicken Sie auf Zur Startseite zurückkehren oder auf Verlassen. Konfiguration Ihrer WLAN-Verbindung – Klicken Sie hier, um die WLAN Einstellungen Ihres WLAN-Modem-Routers anzuzeigen oder zu ändern. Netzwerk-Diagnose-Tool - Klicken Sie hier, um den Status Ihres Breitband-Dienstes, Telefondienstes, Ihrer Ethernet-Verbindung und ihrer WLAN-Verbindungen zu prüfen. Für den Normalbetrieb können die meisten Standardeinstellungen beibehalten werden. -
Seite 14: Internet Fiber Box Statusüberblick
4 | Start 5 | Verbundene Geräte 6 | Modem Modus 5. Verbundene Geräte Gastnetzwerk - Klicken Sie hier, um Ihr drahtloses Gastnetzwerk zu konfigurieren. Richten Sie ein Gastnetzwerk ein, damit Besucher die Internetverbindung Ihres WLAN-Modem-Routers nutzen können. Dieser Bereich enthält Informationen über die mit dem Internet Fiber Box WLAN-Modem-Router verbundenen Geräte. Internet Fiber Box Statusüberblick In diesem Bereich werden der WLAN-, Internet- und Telefonie Status dargestellt. Zudem enthält er Informationen über die Geräte, die drahtlos oder über Ethernet mit dem WLAN-Modem-Router verbunden sind. 6. Modem-Modus In diesem Bereich können Sie den Modem-Modus aktivieren. Klicken Sie auf Modem-Modus aktivieren und übernehmen Sie die Änderungen. HINWEIS: Geben Sie zum Anmelden auf der Web-Benutzeroberfläche die standardmässige Modem-Modus IP-Adresse 192.168.100.1 ein. -
Seite 15: Erweiterte Einstellungen
7 | Erweiterte Einstellungen 7 | Erweiterte Einstellungen 7. Erweiterte Einstellungen Drahtlossignal Das Fenster ERWEITERTE EINSTELLUNGEN unterstützt Sie bei der Konfiguration Die Internet Fiber Box unterstützt den Dual-Band-Modus, und alle Grundein- der WLAN-Einstellungen, der Sicherheitseinstellungen, der DHCP-Einstellungen, der stellungen für 2,4GHz und 5GHz können in diesem Fenster geändert werden. UPNP-Einstellungen und der Tools. Sie können Grundfunktionen Ihres WLAN-Drahtlosnetzwerks konfigurieren, die Drahtlosschnittstelle aktivieren oder deaktivieren, den Drahtlos-Modus auswählen, den Kanal manuell oder automatisch einstellen und die Kanalbreite auswählen. WLAN Im Fenster WLAN der Internet Fiber Box können Sie Ihr Wireless LAN (WLAN) konfigurieren. Klicken Sie auf das Untermenü WLAN, um die Konfigurationsdaten für diese Option anzuzeigen oder zu ändern. -
Seite 16: Sicherheit
7 | Erweiterte Einstellungen 7 | Erweiterte Einstellungen Sicherheit WLAN MAC-Filter Um unerlaubten Datenversand über das WLAN zu verhindern, muss WLAN-Sicherheit Der WLAN MAC-Filter ist eine Sicherheitsschicht, die nur die Verbindung aktiviert werden. Sie können die WLAN- und Sicherheitseinstellungen Ihres Gerätes bestimmter MAC-Adressen mit dem Router über WLAN zulässt. In diesem Bereich manuell vom Fenster WLAN-Sicherheit aus konfigurieren. können Sie in einer Liste festlegen, welche MAC-Adressen autorisiert sind. Jeder Verbindungsversuch eines Geräts ohne autorisierte MAC-Adresse mit Ihrem Wählen Sie den Sicherheitstyp aus, den Sie nutzen möchten. WLAN-Netzwerk wird dann fehlschlagen. Alternativ können Sie auch eine a. W ählen Sie Deaktiviert, um kein Sicherheitsprotokoll zu nutzen. bestimmte Liste von MAC-Adressen ausschließen. Jede MAC-Adresse, die sich Jeder im Funk-bereich, kann Ihr Netzwerk nutzen. nicht auf dieser Liste befindet, kann sich dann verbinden. b. W ählen Sie WPA2-PSK, um das WLAN Protected Access (Personal) Sicherheits-protokoll zu nutzen. Wenn Sie die MAC-Adressen-Filterung auf dem Internet Fiber Box aktivieren, c. W ählen Sie den gemischten Modus WPA-PSK/WPA2-PSK, können Sie eine Liste von MAC-Adressen erstellen und dann festlegen, ob: der eine größere Bandbreite drahtloser Clients unterstützt. -
Seite 17: Gastnetzwerk
7 | Erweiterte Einstellungen 7 | Erweiterte Einstellungen Gastnetzwerk Klicken Sie auf Hinzufügen, um ein Gerät manuell hinzufügen. Das Gastnetzwerk ist eine Funktion der Internet Fiber Box, über welche ein eigenes Netzwerk für Gäste eingerichtet werden kann. Dieses gesicherte Netzwerk bietet Ihren Gästen Internetzugriff für ihre drahtlosen Geräte. Der SSID des Gastnetzwerks entspricht dem Namen des 2,4 GHz WLAN-Netzwerks (SSID), gefolgt von einem Suffix für den Gast. Es handelt sich hierbei um ein völlig unabhängiges Netzwerk mit einem anderen Passwort, d.h., die mit dem Gastnetzwerk verbundenen Geräte können nicht auf Dateien oder Drucker zugreifen, die sich im Hauptnetzwerk befinden. Anzeige der Gerätedetails für die eine WLAN-Filterung eingerichtet wurde. -
Seite 18: Wps
7 | Erweiterte Einstellungen 7 | Erweiterte Einstellungen Sicherheit Mit der WPS- (Wi-Fi Protected Setup) Funktion, können WPS-Clients ganz einfach Im Abschnitt Sicherheit der Internet Fiber Box können Sie die Firewall, MAC- dem Netzwerk hinzugefügt werden. Es ist ein Standard für die einfache und sichere Filterung, IP- und Port-Filterung, Port-Weiterleitung, Port-Triggering und DMZ Einrichtung eines Drahtlosnetzwerks. Mit WPS können Sie Ihr Drahtlosnetzwerk mit anzeigen und konfigurieren. Klicken Sie auf das Untermenü Sicherheit, um die nur wenigen Schritten einrichten und schützen. Konfigurationsdaten für diese Option anzuzeigen oder zu ändern. Wir empfehlen den Nutzern, auf die Schaltfläche Client hinzufügen zu klicken, um WPS direkt zu starten. Hierbei ist die benutzerfreundliche PBC-Methode (Button Configuration) voreingestellt. Firewall Um eine WPS-PIN-Nummer zu generieren, klicken Sie auf Neue AP WPS PIN Über diese Seite wird die Sicherheitsstufe für die Firewall konfiguriert, generieren. und es werden sämtliche zulässige Dienste angezeigt. Wählen Sie die Methode und fügen Sie den WPS-Client hinzu. -
Seite 19: Mac-Filter
7 | Erweiterte Einstellungen 7 | Erweiterte Einstellungen MAC-Filter Wählen Sie die Zeitdauer zur Aktivierung des Geräts mit MAC-Filterung Auf dieser Seite können die MAC-Adress-Filter konfiguriert werden, um den Internet- Datenverkehr mit speziellen Geräten in Ihrem Heimnetzwerk zu blockieren. IP- und Port-Filter Wählen Sie den Gerätenamen und fügen Sie die Filterregel hinzu. Auf dieser Seite können Sie die IP-Paket-Filterregeln festlegen, um Internet-Hosts am Zugriff auf den Dienst zu hindern oder den Internetzugriff lokaler Hosts zu beschränken. Auf dieser Seite können Port-Filter konfiguriert werden, um spezielle Internet-Dienste für alle Geräte in Ihrem Heimnetzwerk zu blockieren. 1. K licken Sie auf die Schaltfläche Neue Regel erstellen, um eine IPv4-Regel hinzuzufügen. Auf der MAC-Filterliste aktivieren oder von dieser löschen... - Seite 20 7 | Erweiterte Einstellungen 7 | Erweiterte Einstellungen 2. G eben Sie die erforderlichen Informationen ein und klicken Sie anschließend auf 1. Klicken Sie auf die Schaltfläche IPv6-Regel erstellen, um neue Regeln hinzuzufügen. die Schaltfläche Anwenden. 2. G eben Sie die erforderlichen Informationen ein und klicken Sie anschließend auf die Schaltfläche Anwenden. 3. Es wurde eine Regel erstellt. Sie können bestehende Regeln auch löschen.
-
Seite 21: Port-Weiterleitung
7 | Erweiterte Einstellungen 7 | Erweiterte Einstellungen Port-Weiterleitung 3. Es wurde eine Regel erstellt. Sie können bestehende Regeln auch löschen. Durch die Port-Weiterleitung werden eingehende Anfragen an bestimmte Port- Nummern zum Erreichen von Webservern, FTP-Servern, Mailservern usw. so umgeleitet, dass sie über das öffentliche Internet erreichbar sind. 1. K licken Sie auf die Schaltfläche Neue Regel erstellen, um Regeln für die Port-Weiterleitung hinzuzufügen. Wählen Sie die Zeitdauer zur Aktivierung der IP- und Port-Filterung. 2. G eben Sie die erforderlichen Informationen ein und klicken Sie anschließend auf die Schaltfläche Anwenden. -
Seite 22: Port-Triggering
7 | Erweiterte Einstellungen 7 | Erweiterte Einstellungen 3. Es wurde eine Regel erstellt. Sie können bestehende Regeln auch löschen. 2. G eben Sie die erforderlichen Informationen ein und klicken Sie anschließend auf die Schaltfläche Anwenden. Port-Triggering Die Funktion Port-Triggering dient der bedingten Port-Weiterleitung. Wenn das Gerät ausgehenden Verkehr an einem bestimmten Port (getriggerte Ports) erkennt, werden zeitweilig die Port-Triggering-Regeln auf die von Ihnen festgelegten Port-Bereiche angewandt, um eingehenden Verkehr zu ermöglichen. Hierdurch sollen Internet- Spiele, Videokonferenzen und Internet-Telefonie unterstützt werden, da solche Anwendungen mehrere Verbindungen benötigen. 3. Es wird eine Regel erstellt. Sie können die bestehende Regel auch löschen. 1. Klicken Sie auf die Schaltfläche Erstellen, um eine neue Regel einzurichten. -
Seite 23: Dmz
7 | Erweiterte Einstellungen 7 | Erweiterte Einstellungen IPv6-Adresse konfigurieren Diese Seite dient der Konfiguration einer DMZ (Demilitarized Zone). Sie können den Exposed Host eingeben und auf die Schaltfläche Aktivieren klicken. DHCP Die Internet Fiber Box bietet die Funktion eines DHCP-Servers zur Verwaltung der Zeigt die Gerätedetails an IP-Adressen der CPEs und unterstützt reservierte IP-Adressen für die privaten und statischen Clients des Nutzers. Gerät auswählen und Regel hinzufügen... -
Seite 24: Upnp
7 | Erweiterte Einstellungen 7 | Erweiterte Einstellungen Status Zeigt die Liste der für die Geräte reservierten IP-Adressen an Die Statusseite des Kabelmodems ist ein Fenster mit Lesezugriff, auf dem der Status der Upstream- und Downstream-Kanäle Ihres Kabelmodems angezeigt wird. UPNP Wählen Sie Aktivieren, um UPnP zu aktivieren. Wenn Sie eine Anwendung ausführen, die UPNP benötigt, markieren Sie dieses Kontrollkästchen. Downstream Die Seite Downstream-Kanäle ist ein Fenster mit Lesezugriff, auf dem der Status der Downstream-Kanäle Ihres Kabelmodems angezeigt wird. Tools... -
Seite 25: Upstream
7 | Erweiterte Einstellungen 7 | Erweiterte Einstellungen Upstream Konfiguration Die Seite Upstream-Kanäle ist ein Fenster mit Lesezugriff, auf dem der Status der Die Konfigurationsseite ist ein Fenster mit Lesezugriff, auf dem der allgemeine Upstream-Kanäle Ihres Kabelmodems angezeigt wird. Konfigurationsstatus Ihres Kabelmodems sowie der Primary Downstream Service Flow und der Primary Upstream Service Flow angezeigt werden. -
Seite 26: Netzwerk Log
7 | Erweiterte Einstellungen 7 | Erweiterte Einstellungen Ping Netzwerk Log Die Internet Fiber Box bietet Nutzern die Möglichkeit zur Prüfung kritischer Auf der Diagnostikseite der Internet Fiber Box können Sie Verbindungsprobleme Ereignisse im SNMP-Ereignisprotokoll in chronologischer Reihenfolge. lösen. Es gibt zwei Tools zur Behebung von Verbindungsproblemen im Netzwerk: Ping und Traceroute. Mit Ping können Sie die Verbindung zwischen dem Kabelmodem und den Geräten im LAN prüfen. -
Seite 27: Traceroute
7 | Erweiterte Einstellungen 7 | Erweiterte Einstellungen MTU-Größe Traceroute Traceroute zeigt Ihnen den Netzwerkpfad vom Kabelmodem zu einem öffentlichen Mit MTU (Maximum Transfer Unit) wird die maximale Größe einer Übertragungs- Host. einheit angegeben. Geben Sie die MTU in Bytes in die Internet Fiber Box ein. Der Minimalwert ist 68 Bytes. Der Standardwert ist 1500 Bytes. -
Seite 28: Admin
8 | Admin 8 | Admin 8. Admin Wiederherstellen und Neustarten In diesem Bereich befinden sich die Einstellungen zur Verwaltung und Wartung Ihres Die Konfigurationseinstellungen des WLAN-Modem-Routers sind in einer Konfigura- WLAN-Modem-Routers und Heimnetzwerks. tionsdatei des WLAN-Modem-Routers gespeichert. Sie können diese Datei auf Ihrem Computer sichern (speichern), um die Einstellungen zu einem späteren Zeitpunkt wiederherzustellen oder sie auf die Werkseinstellungen zurücksetzen. Klicken Sie auf Sichern, um eine Kopie der aktuellen Einstellungen zu speichern und wählen Sie einen Speicherort, wo Sie die .cfg-Datei auf Ihrem Computer speichern möchten. Geben Sie den vollständigen Netzwerkpfad der Sicherungsdatei ein oder klicken Sie auf Datei, um die Datei zu finden. Nachdem Sie die .cfg-Datei gefunden haben, klicken Sie auf die Schaltfläche Neu laden, um die Datei auf den WLAN-Modem- Router hochzuladen. Passwort ändern Mit dieser Funktion können Sie das voreingestellte Passwort für die Anmeldung am WLAN-Modem-Router ändern. Klicken Sie auf Passwort konfigurieren und anschließend auf Übernehmen. Wenn Sie sich erneut anmelden, müssen Sie Ihr neues Passwort verwenden. Aus Sicherheitsgründen empfehlen wir Ihnen, das voreingestellte Passwort so schnell wie möglich zu ändern. -
Seite 29: Fernzugriff
8 | Admin 8 | Admin Fernzugriff Klicken Sie auf die Schaltfläche Wiederherstellen der Standardwerte, um Ihre Internet Fiber Box wieder auf die Werkseinstellungen zurückzusetzen. Über die Fernzugriff Funktion können Sie Ihre Internet Fiber Box über das Internet konfigurieren oder dessen Status überprüfen Klicken Sie auf die Schaltfläche Neu starten, um Ihre Internet Fiber Box neu zu starten. Info Die Infoseite ist eine Seite mit Lesezugriff mit den Geräteinformationen Ihres Kabel- modems und den WAN IP-Einstellungen. neues bild fehlt... -
Seite 30: Fehlerbehebung
9 | Fehlerbehebung 9 | Fehlerbehebung 9. Fehlerbehebung Problem Mögliche Lösung Kann keine Daten versenden Wenn Sie Kabelfernsehen haben, prüfen Wenn die hier aufgeführten Lösungen das Problem nicht beheben, kontaktieren Sie oder empfangen Sie, ob der Fernseher funktioniert und das Ihren Dienstanbieter. Bild klar ist. Wenn Sie keine normalen Fernsehsender empfangen können, wird auch Bevor Sie Ihren Dienstanbieter anrufen, drücken Sie auf die Reset-Taste an der Rück- der Datendienst nicht funktionieren. seite der Internet Fiber Box. Bitte beachten Sie, dass beim Drücken der Reset-Taste sämtliche individuellen Einstellungen einschließlich Firewall und Erweiterten Einstel- Ü berprüfen Sie das Koaxialkabel an der lungen gelöscht werden. Ihr Dienstanbieter könnte Sie nach dem Status der LEDs an Internet Fiber Box und der Anschlussdose. der Vorderseite fragen; siehe LEDs an der Vorderseite und Fehlerbedingungen. Ziehen Sie es ggf. mit der Hand an. Ü berprüfen Sie die IP-Adresse. Lösungen P rüfen Sie, ob das Ethernet-Kabel richtig mit der Internet Fiber Box und dem Computer verbunden ist. Problem Mögliche Lösung W enn ein Gerät über den Ethernet Port Keine der LEDs leuchtet auf... - Seite 31 9 | Fehlerbehebung 9 | Fehlerbehebung Problem Mögliche Lösung Problem Mögliche Lösung WLAN Client(s) kann/können Führen Sie die ersten Schritte von «Kann Niedrige Übertragungsgeschwin- Prüfen Sie auf der Seite Wireless Primary keine Daten senden oder keine Daten senden oder empfangen» aus. digkeit der Drahtlosverbindung Network, ob es sich bei dem WPA-Verschlüs- empfangen Überprüfen Sie die Einstellung Sicherheits- bei aktiviertem WPA. selungstyp um TKIP handelt. Falls sämtliche modus auf der Seite WLAN-Sicherheit: Ihrer Clients AES unterstützen, ändern Sie die Verschlüsselung von WPA auf AES. W enn Sie WPA aktiviert und ein Verschlüs- selungskennwort auf dem Internet Fiber Box konfiguriert haben, stellen Sie sicher, dass der betroffene WLAN-Client über dasselbe Verschlüsselungskennwort verfügt. Falls das Problem hierdurch nicht behoben wird, prüfen Sie, ob der WLAN-Client WPA unter- stützt. W enn Sie WEP aktiviert und einen Schlüs- sel auf der Internet Fiber Box konfiguriert haben, stellen Sie sicher, dass der betroffene WLAN-Client über denselben WEP-Schlüssel...
- Seite 32 Internet Internet Fiber Box Benutzerhandbuch Installation, Tipps & Tricks April 2019...
