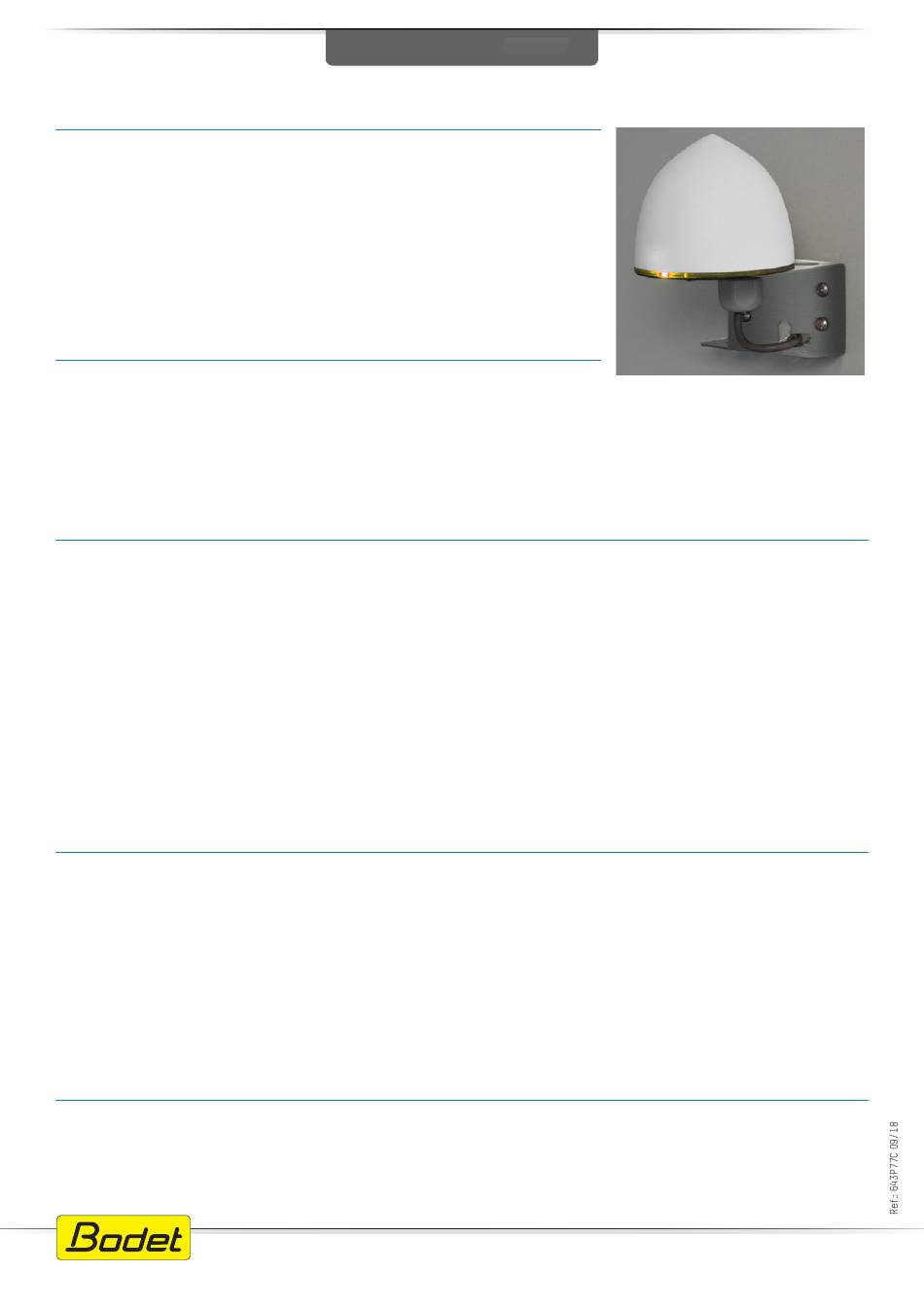

BESCHREIBUNG
• GPS-Antenne zur Installation im Außenbereich.
• Die gewölbte Form sorgt dafür, dass sich kein Schnee, keine Blätter usw.
ansammeln, die den Empfang des GPS-Signals behindern könnten.
• Die orange LED zeigt den Betrieb der Antenne an:
• Blinkt im Sekundentakt, wenn die Antenne synchronisiert ist.
• Leuchtet ununterbrochen, wenn die Antenne nicht synchronisiert ist.
• Leuchtet nicht, wenn keine Stromzufuhr vorhanden ist.
• Die LED ist an der Seite der Antenne und von unten zu sehen.
• Störfestigkeit gegenüber GPS-Rollover.
NORMEN
• EN 301-489-19
• EN 55024 (2010)
• EN 62479
• EN 55032 (2012)
• EN 62368-1 (2014)
• EN 303-413
ELEKTRISCHE DATEN
• Verstärkung der passiven Antenne ........................ +5 dBi.
• Empfänger .............................................................. 12 Kanäle L1 = 1 575 MHz.
• Übertragene Daten ................................................. NMEA 0183, Übertragung über RS485 mit 4800 Baud, 8 Datenbits,
• Weitergabe .......................................................... Jede Sekunde Zeitinformation (ZDA/GGA)
• Anschluss über das zu synchronisierende Produkt ... 1 UTP-Kabel mit 2 verdrillten Paaren 0,14 mm²
• Stromversorgung .................................................... 6–20 VDC (ausgehend von einer Sigma, Netsilon oder
• Maximaler Verbrauch .............................................. 6 VDC/20 VDC: 50 mA
• Maximale Kabellänge.............................................. 6 VDC: 25 m
MECHANISCHE DATEN
• Bauweise ............................................................... Weißes PC-Gehäuse (RAL9003), Montage über Laserschweißtechnik.
• Betriebstemperatur ................................................ -30 °C +70 °C.
• Lagertemperatur .................................................... -40 °C +85 °C.
• Relative Luftfeuchtigkeit (nicht kondensierend)
bei 40 °C ................................................................. 0 bis 95 %.
• Schutzart ............................................................... IP65, IK04.
• Gewicht .................................................................. 200 g (+560 g für das 20 Meter lange Kabel).
• MTBF ...................................................................... >80 000 Stunden
REFERENZNUMMER
• 907 047 ................................................................. GPS-Antenne.
Die Antennen werden mit einer Anleitung, 20 Meter langem Kabel, einer Auflageplatte und den Befestigungsschrauben
geliefert.
>> www.uhrenanlagen.info <<
GPS-ANTENNE
2 Stoppbits, keine Parität.
(vorabisolierte 5-mm-Drähte).
dem zu synchronisierenden Produkt).
20 VDC: 300 m
Unverbindliches Dokument. © 2018, Bodet SA. Alle Rechte vorbehalten.
