Návod na montáž
8.
3
2
1

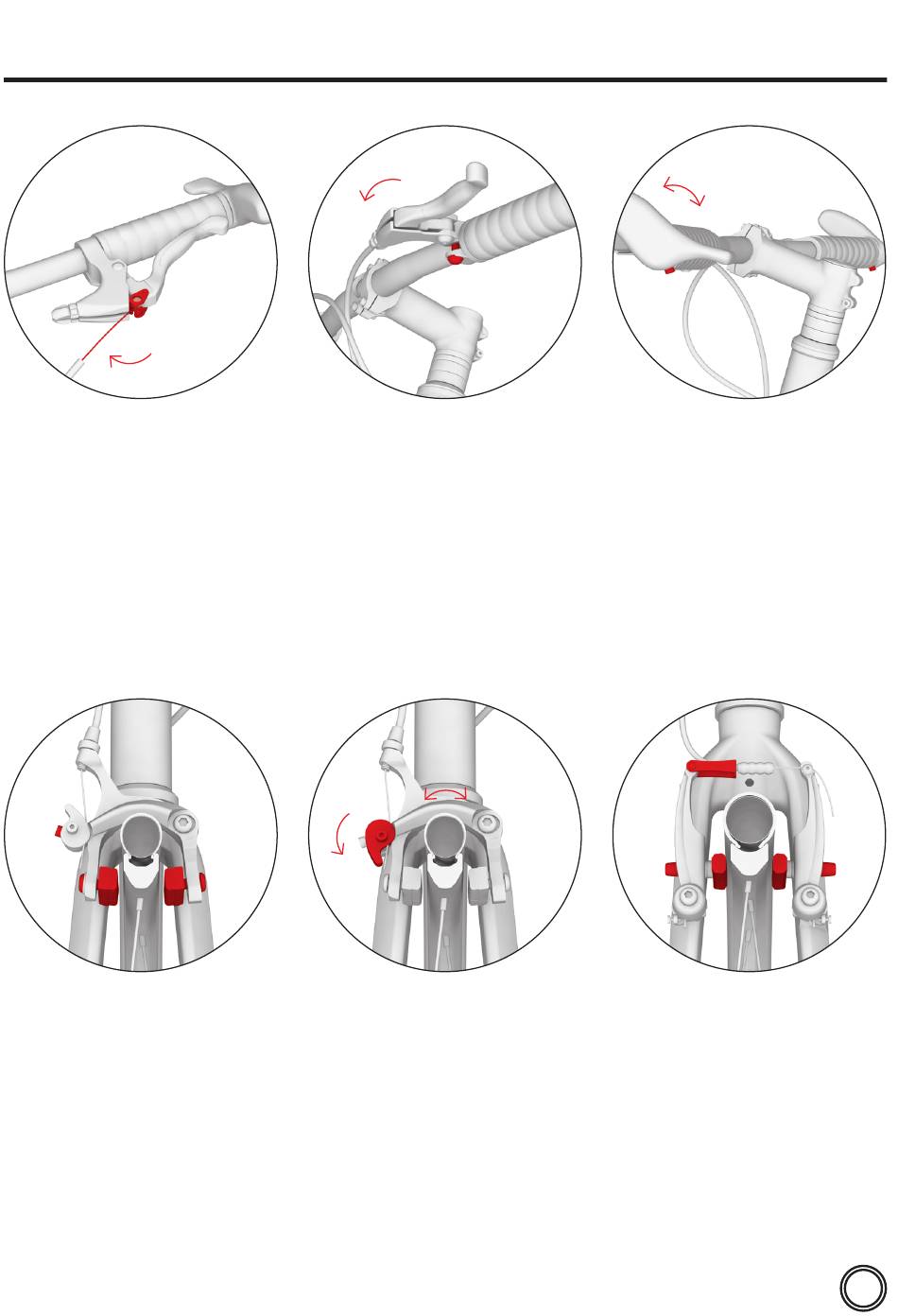

Montáž brzdových laniek
Stlačte brzdovú páčku na maximum
a do guľatého očka vložte koniec
brzdového lanka (1). Lanko vložte do
drážky a utiahnite stavaciu skrutku (2)
a maticu (3). Rovnaký postup zopakujte
aj s druhou brzdou. Zadné brzdové lanko
sa spravidla upevňuje do pravej brzdovej
páčky, predné do ľavej.
10.a
2
1
Nastavenie prednej brzdy – Wolfer
Brzdové špalky by pri zabrzdení mali
dosadať celou svojou plochou na
bok ráfika. Ak nie, upravte ich polohu
pomocou skrutiek, ktorými sú špalky
prichytené k ramenám brzdy (1). Špalky
sa nesmú dotýkať plášťa a pri uvoľnení
brzdovej páčky by sa mali 1–2 mm oddialiť
od ráfika. Vzdialenosť špalkov možno
upraviť pritiahnutím alebo uvoľnením
brzdového lana v kotevnej skrutke (2).
SK
9.a
Nastavenie sklonu brzdových páčok
U oboch brzdových páčok povoľte
upevňovaciu skrutku na objímke.
Správny sklon brzdových páčok
nastavíte tak, že si stúpnete na stúpadlo,
uchopíte riadidlá a natiahnete prsty tak,
aby predĺžili priamku ruky. V tejto polohe
nastavte páčky a u oboch dotiahnite
upevňovaciu skrutku.
10.b
1
1
Ak sa koleso pri otáčaní trie o brzdový
špalok, pootočte celým brzdovým
mechanizmom tak, aby brzdové ramená
boli rovnomerne vzdialené od ráfika.
Polohu ramien uzamknite otočením
páčky smerom dolu (1).
9.b
6–7 Nm 6–7 Nm
Pri modeli Yedoo Wolfer môžete
pomocou upevňovacích skrutiek
na obrázku upraviť aj polohu rohov.
11.a
1
2
Nastavenie prednej brzdy – Trexx
Vložte brzdové lanko naspäť do vodidla
(1) a skontrolujte, či brzdové špalky
pri zabrzdení dosadajú celou svojou
plochou na bok ráfika. Ak nie, upravte
ich polohu pomocou skrutiek (2), ktorými
sú špalky prichytené k ramenám V-brzdy.
Špalky sa nesmú dotýkať plášťa.
2
