Montážní návod

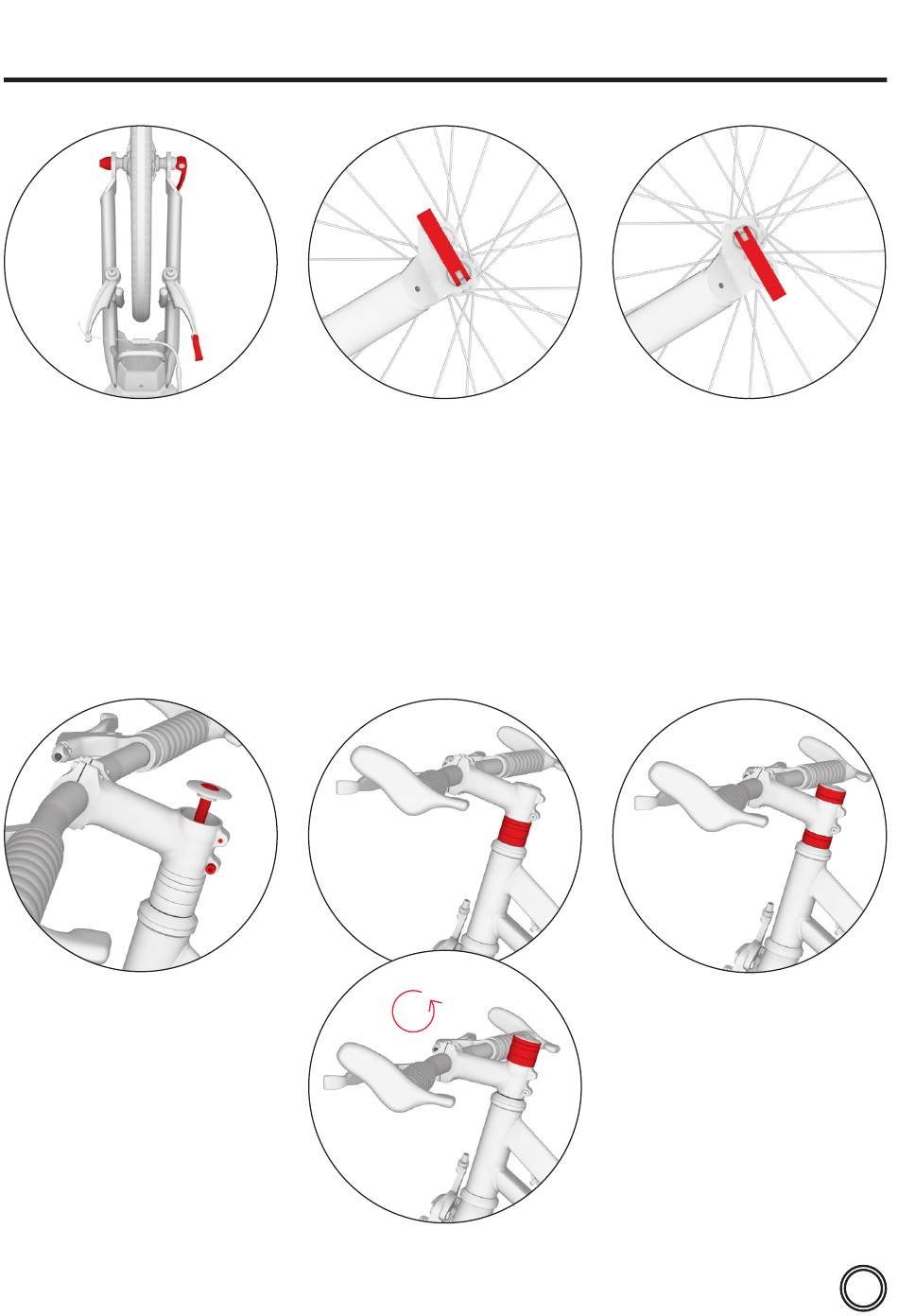

6.a
Montáž zadního kola
Uvolněte brzdové lanko z vodítka (1),
vložte kolo do jednoho ze dvou
úchytů vidlice, viz obr. 6.b, 6.c.,
kolo vycentrujte a dotáhněte
rychloupínák (2).
7.a
1
Nastavení výšky řídítek
Uvolněte šrouby na představci a nastavte
požadovanou výšku řídítek pomocí
vymezovacích kroužků. Pro nastavení
nejnižší polohy přetočte představec
tak, aby směřoval dolů, viz obr. 7.c.
Po nastavení výšky řídítek nejprve
dotáhněte šroub hlavového složení (1),
pak teprve boční šroubky (2, 3).
CZ
6.b
2
1
Dvoupolohová zadní vidlice
umožňuje uzpůsobit výšku stupátka.
Spodní úchyt použijte pro jízdu terénem.
Rychloupínací páčku dovřete tak,
aby směřovala nahoru.
7.b
6–8 Nm
2
3
5–6 Nm
7.c
6.c
Horní úchyt vidlice, který sníží výšku
stupátka a zároveň odlehčí stojné noze,
je určen pro jízdu na hladkém a rovném
povrchu. Jízda bude méně fyzicky
namáhavá. Rychloupínací páčku dovřete
směrem dolů.
7.d
14
