MONTAGGIO SULLA BARRIERA FOTOELETTRICA
Eseguire un primo allineamento, a vista, della barriera dopo la sua installazione (e
dopo aver installato gli eventuali specchi deviatori), quindi:
•
•
•
•
•
•
•
•
8540746 23 Giugno 2011
Agganciare il LAD4 all'emettitore lungo il suo asse verticale dal lato della
finestra
(v. fig.1). Da un corretto accoppiamento tra il dispositivo e le barriere dipende il
buon esito dell'allineamento.
Accertarsi che non vi siano persone nel raggio di azione della sorgente laser.
Accendere il dispositivo mediante il suo comando ON/OFF (fig.1 particolare
A).
Verificare la presenza del raggio (di colore rosso) mediante un oggetto
riflettente bianco (p. es. foglio di carta), senza MAI verificare direttamente la
presenza del raggio.
Verificare la presenza dello spot rosso sul lato ricevitore (alla stessa altezza del
LAD4 sul lato emettitore).
Nel caso in cui lo spot non si trovi nella posizione corretta regolare
l'allineamento dei due elementi agendo sulle staffe di montaggio.
Per un preciso allineamento è conveniente ripetere la prova nella parte
superiore, nella parte inferiore ed al centro della barriera.
•
Rev.1
LAD4
POSIZIONE DEL
FASCIO LASER

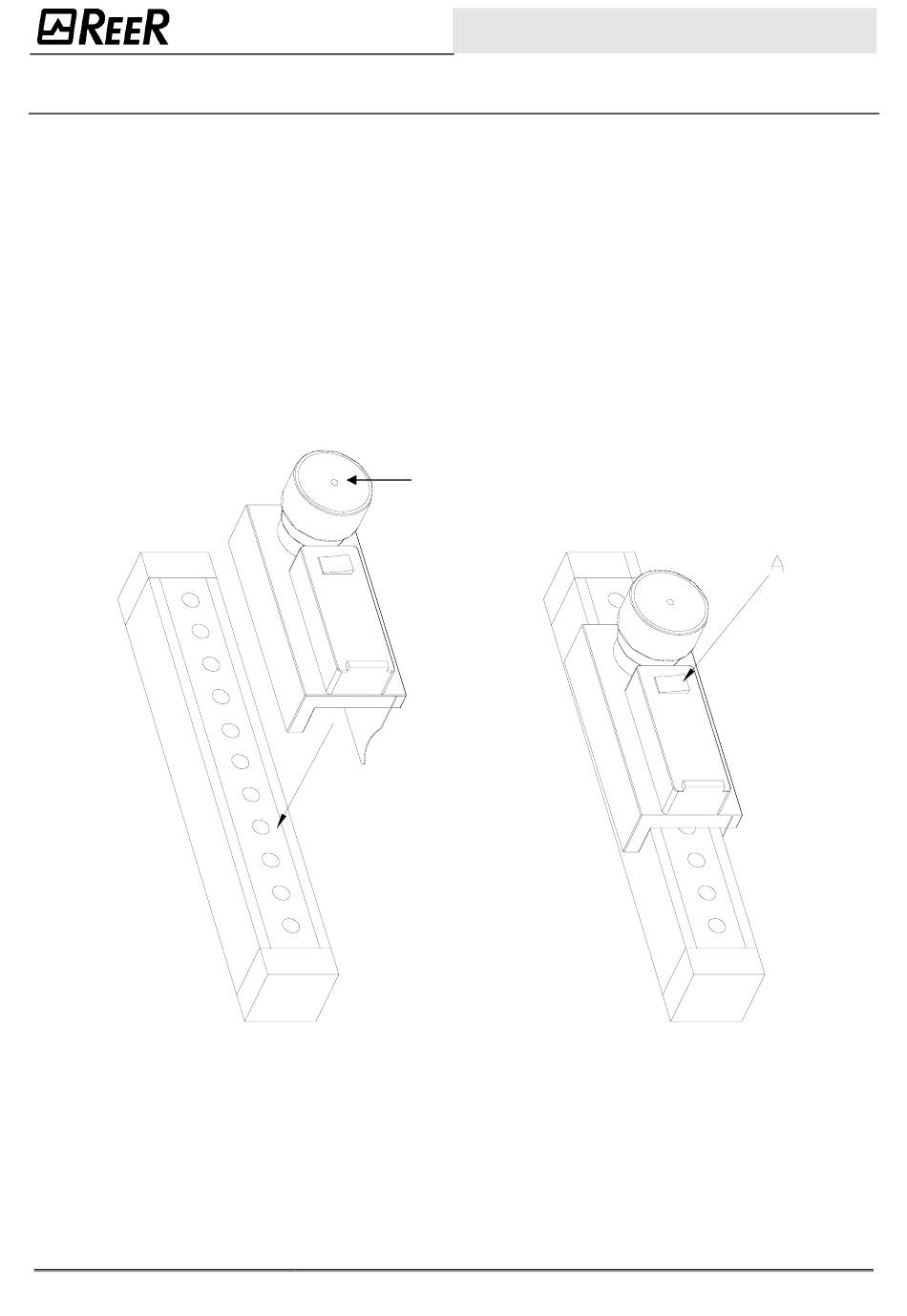

Figura 1
LASER ALIGNMENT DEVICE
ottica
