MONTAGE AUF DER LICHTSCHRANKE

Nach der Installation der Lichtschranke (und nach der Installation der eventuellen
Ablenkspiegel) eine erste Ausrichtung nach Augenmaß vornehmen und danach:
•
•
•
•
•
•
•
•
8540746 23 Giugno 2011
Das LAD4 entlang der Vertikalachse von der Seite des optischen Fensters her
am Sender befestigen (sh. Abb. 1). Von der korrekten Verbindung zwischen
dem Gerät und den Lichtschranken hängt das Ergebnis der Ausrichtung ab.
Vergewissern Sie sich, dass sich keine Personen im Aktionsradius der
Laserquelle befinden.
Das Gerät über den ON/OFF-Schalter einschalten (Abb. 1, Detail A).
Das Vorhandensein des (roten) Strahls anhand eines reflektierenden weißen
Gegenstands überprüfen, ohne JE direkt das Vorliegen des Strahls zu
überprüfen.
Das Vorhandensein des roten Punkts auf der Empfängerseite (auf derselben
Höhe des LAD4 auf der Senderseite) überprüfen.
Sollte der Punkt sich nicht in der korrekten Position befinden, die Ausrichtung
der beiden Elemente einstellen, indem die Montagehalterungen betätigt
werden.
Für eine genaue Ausrichtung ist es ratsam, die Probe auf dem oberen und dem
unteren Teil und in der Mitte der Lichtschranke zu wiederholen.
•
Rev.1
LAD4

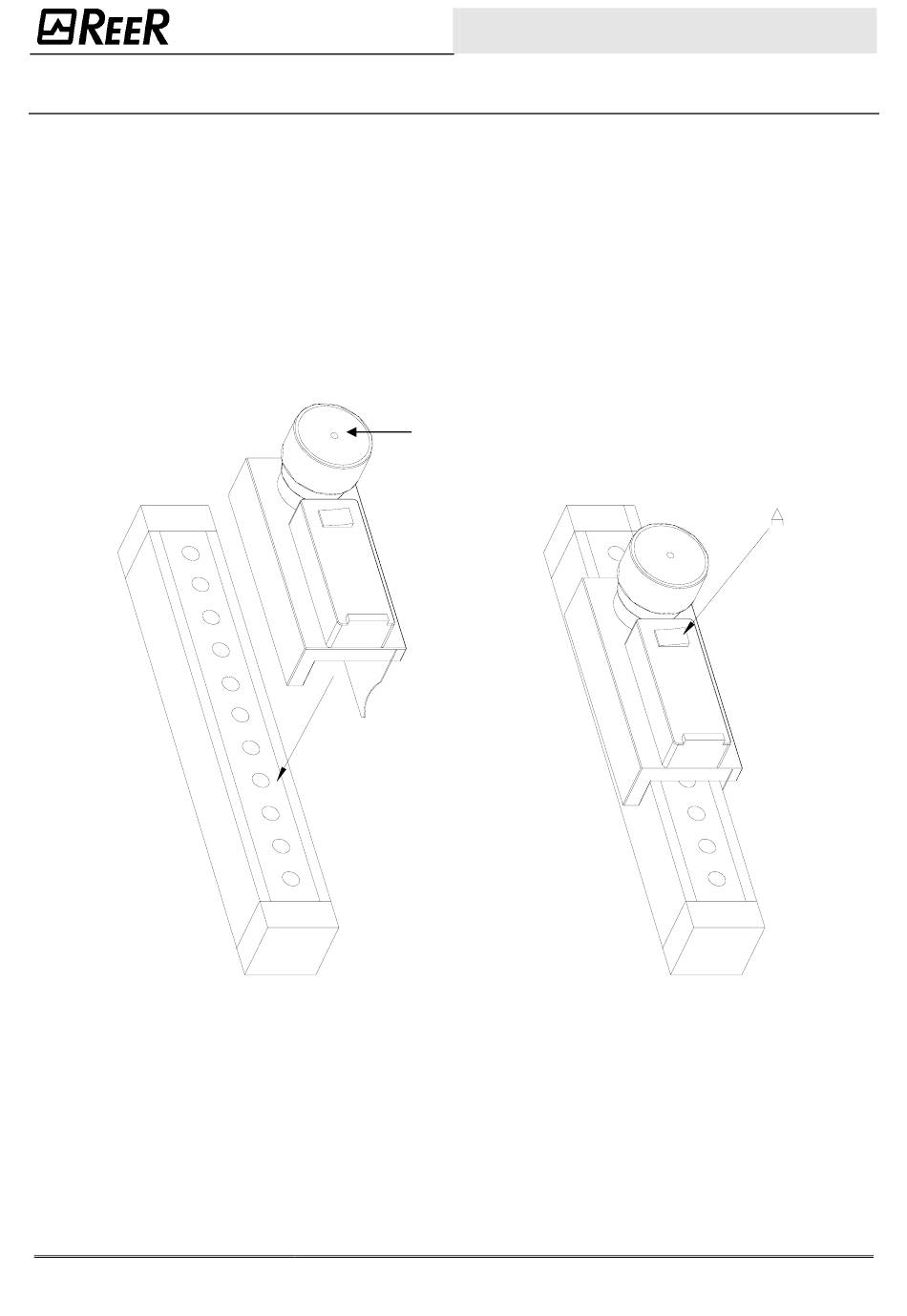

POSITION DES
LASERSTRAHLBÜNDELS
Abbildung 1
LASER ALIGNMENT DEVICE
11/15
