MONTAJE EN LA BARRERA FOTOELÉCTRICA
Realizar una primera alineación de la barrera, a simple vista, después de su
instalación (y después de instalar los posibles espejos de desviación), luego:
•
•
•
•
•
•
•
•
8540746 23 Giugno 2011
Enganchar el LAD4 en el emisor sobre su eje vertical, del lado de la ventana
óptica (ver la fig. 1). De un correcto acoplamiento del dispositivo con las
barreras depende el correcto resultado de la alineación.
Comprobar que no haya personas dentro del radio de acción de la fuente láser.
Encender el dispositivo utilizando su mando de activación/desactivación
(fig. 1 - detalle A).
Comprobar la presencia del rayo (de color rojo) utilizando un objeto blanco
reflectante (por ejemplo, una hoja de papel), sin comprobar NUNCA
directamente la presencia del rayo con la vista.
Comprobar la presencia del punto rojo del lado del receptor (a la misma altura
que el LAD4 del lado del emisor).
Si el punto no se encuentra en la posición correcta, regular la alineación de los
dos elementos actuando sobre los soportes de montaje.
Para una alineación precisa es conveniente repetir la prueba en la parte
superior, en la parte inferior y en el centro de la barrera.
•
Rev.1
LAD4
DISPOSITIVO DE ALINEACIÓN

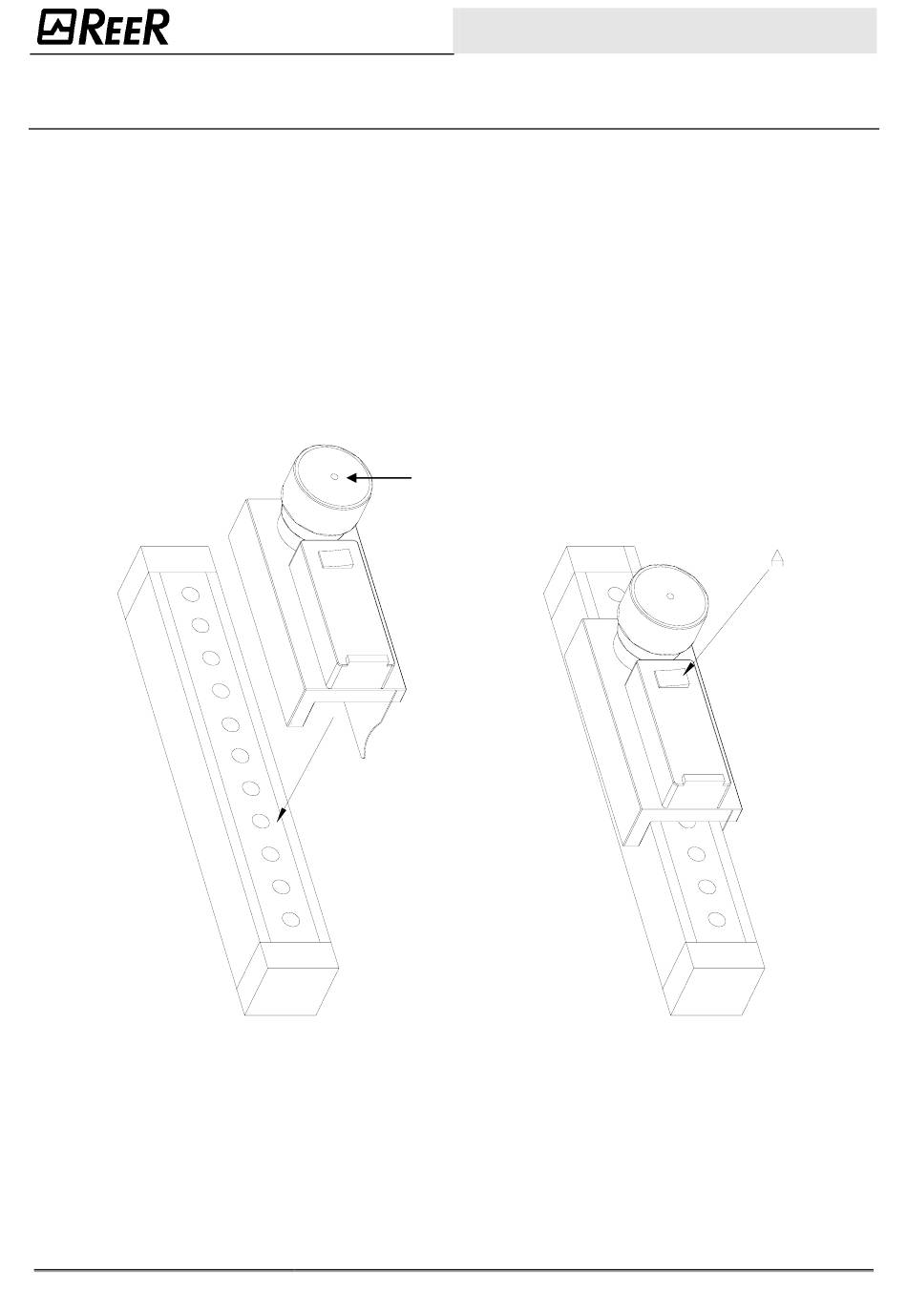

POSICIÓN DEL
RAYO LÁSER
Figura 1
