VWL PWT-Controller Bedienungsanleitung Seite 2
Zweckbestimmung
Der PWT-Controller
steuert die
Warmwasserversorgung bei Einsatz eines Platten-
wärmetauschers (PWT). Die Ladepumpe wird so
angesteuert, dass warmes Wasser kontrolliert zur
Verfügung gestellt wird. Das Gerät besteht aus
einem
Steuerteil
für
Wandmontage
Strömungssensor und Temperaturfühler T2.
Anwendung

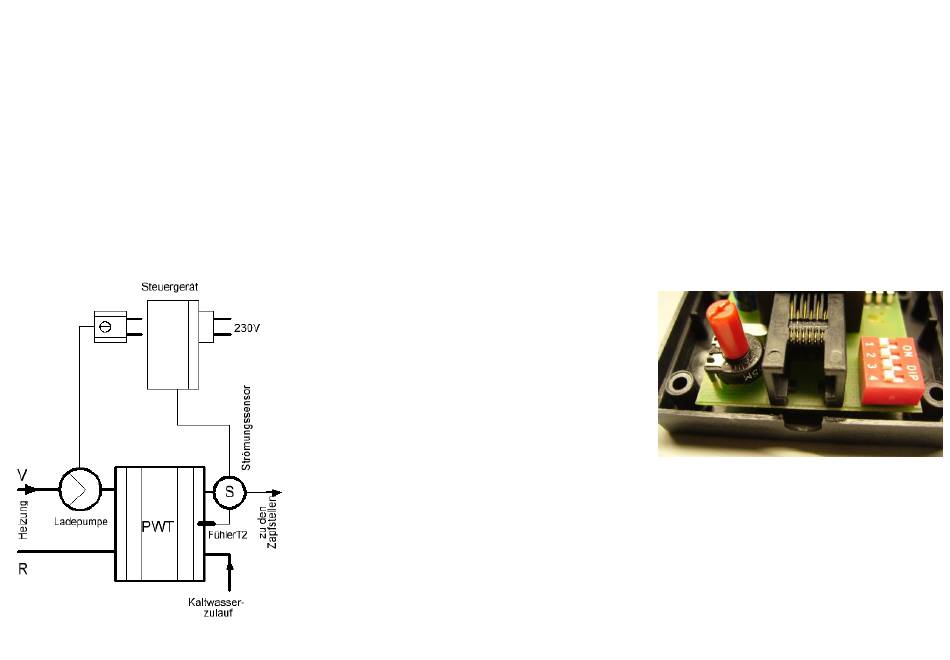

Der PWT-Controller wird wie nachfolgend in das
Warmwassersystem eingebaut. Zu beachten ist,
dass Fühler T2 über eine Tauchhülse in den
PWT hineinragen muss.
Funktionen
komplette
Temperierung des PWT
Wenn kein Wasser gezapft wird, kühlt der PWT
ab. Um dies zu verhindern, wird der PWT
temperiert. Fühler T2 bestimmt die Temperatur
am PWT und wenn T2 einen eingestellten
mit
Schwellwert unterschreitet, wird die Ladepumpe
eingeschaltet. Ist T2 2grd über dem Schwellwert,
wird wieder ausgeschaltet.
Bsp.: Schwellwert=50°C, bei 49°C schaltet die
Ladepumpe ein, bei 52°C wieder aus
Regelung der Warmwassertemperatur
Wenn an den Zapfstellen Wasser entnommen
wird, dann fließt
hinein und tritt am Fühler T2 erwärmt wieder aus.
Geschieht die Entnahme länger als 3s, wird die
Ladepumpe eingeschaltet und hält die Temperatur
durch Ab-und Aufregeln der Drehzahl um die
eingestellte Schwelltemperatur konstant. Ab einer
Temperatur von 60°C wird die Ladepumpe nicht
mehr eingeschaltet.
Gleitende Schwelltemperatur
Wenn die Schwelltemperatur durch die Reglung
nicht gehalten werden kann, dann wird eine neue
Schwelltemperatur bestimmt und um diese auf-
und abgeregelt.
Einstellmöglichkeiten
Einstellungen mit dem 4-fach-DIP-Switch:
Schwelltemperatur für PWT
40°
45°
50°
55°
S3 und S4 sind ohne Funktion
kaltes Wasser in den PWT
S1
S2
off
off
on
off
off
on
on
on
Inbetriebnahme
Wenn alle Bestandteile gemäß der Anwendung
installiert
sind,
erfolgt
Inbetriebnahme.
Der Strömungssensor wird mit dem Steuergerät
über die mitgelieferte Leitung verbunden. Beim
Einstecken der Westernstecker muss es „klick"
machen. Die Ladepumpe wird über eine Leitung
3x0,75qmm mit Schukostecker angeschlossen.
Der Temperaturfühler T2 hat seine sichere
Position
im
Plattenwärmetauscher
Warmwasserausgang in einer Tauchhülse.
Jetzt wird das Steuergerät eingestellt. Im Innern
befindet sich ein 4-fach-DIP-Schalter. Nur die
Schalter 1 und 2 sind in Funktion.
Damit wird die Schwelltemperatur eingestellt.
Ab dieser Temperatur wird die Wassertemperatur
geregelt und der PWT temperiert.
Die LED im Strömungssensor blinkt, sobald ein
Wasserdurchfluss auftritt. Die LED im Steuerteil
leuchtet bei PWT-Temperierung und flackert bei
Ab-und Aufregelung der Drehzahl.
Durch Einstecken des Gerätes in die Netz-
steckdose ist Betriebsbereitschaft hergestellt.
die
elektrische
am
