VWL DR24plus2 Bedienungsanleitung

Montage
Das Gehäuse des Steuerteiles hat Snap-in-
Verschlüsse und wird geöffnet, indem man mit
der Klinge eines Schraubendrehers zwischen die
Gehäusehälften fährt.
Zur Wandmontage sind 2 Bohrungen im
Gehäuse-Unterteil vorgesehen.
Der DR24 wird gemäß Elektroplan verdrahtet.
Der Fühler T1 ist mit rotbrauner Silikonleitung
ausgeführt und Fühler T2 mit schwarzer PVC-
Isolierung.
Zum Verschließen werden
Gehäusehälften bündig und parallel aufeinander
gelegt und mit kräftigem, kurzem Druck rasten
die Verschlüsse wieder ein.
Technische Daten
Eingangsspannung : 230VAC/50Hz
Sicherung : 1AT
Schaltleistung an L1 : 200W, Motorlast
Schaltleistung Relais : 1000W
Leistungsaufnahme : 0,3W
Temperaturfühler NTC: 10k bei 25°C
Anzeigen, LCD : -20...+120°C
Einstellmöglichkeiten
Mit dem 4-fach-DIP-Switch (DIP-SW) werden
alle Einstellungen vorgenommen.
1. Schwelltemperatur
10°
30°
40°
50°
2. Frostschutz
aus
ein
3.Sicherheitsabschaltung
aus
ein
4. Delta T
die beiden
5°
10°
VWL Umweltcentrum für Haustechnik
GmbH
August-Bebel-Straße 99a
09366 Stollberg-Gablenz/Erzgebirge
Tel.: 037296-15867
www.umweltcentrum.de
S1 S2
off off
on off
off on
on on
S3
off
on T1=1°: Pumpe ein
T1=3°: Pumpe wieder aus
S3
on
off T1=85°: Pumpe ein
T1=80°: Pumpe wieder aus
T2=95°: Pumpe aus
T2=90°: Pumpe wieder ein
S4
off
on
Fax: 037296-17223

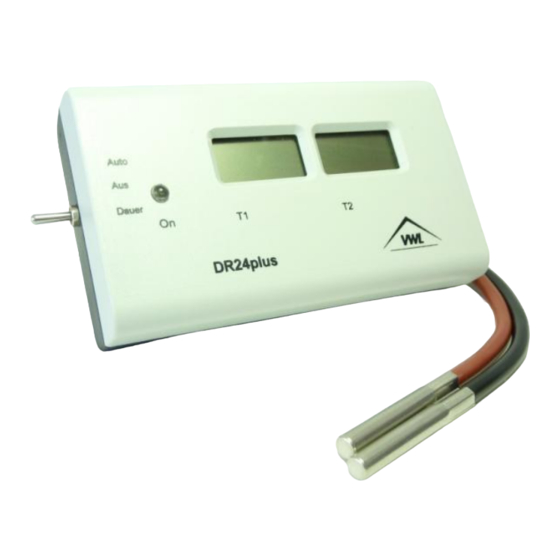

Differenzregler
DR24plus2
mit 2 Temperaturanzeigen
