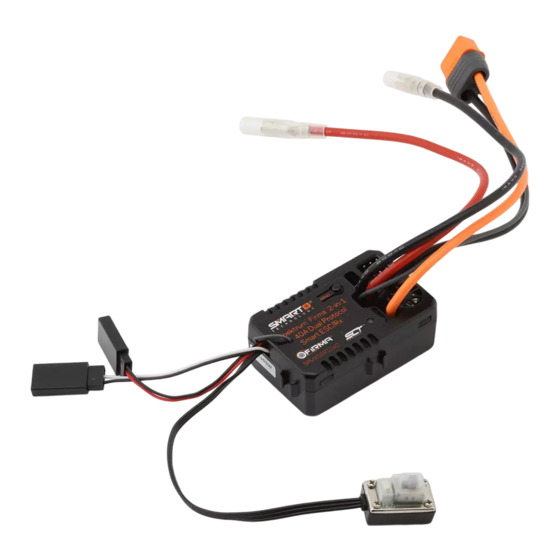

- Seite 1 Spektrum Firma 40 Amp Brushed SMART ESC with Receiver Spektrum Firma 40 A gebürsteter SMART- Geschwindigkeitsregler mit Empfänger Variateur ESC SMART à balais Spektrum Firma 40 AMP avec récepteur SMART ESC a spazzole Spektrum Firma 40 Amp con Ricevitore...
-
Seite 2: Erklärung Der Begriffe
HINWEIS Alle Anweisungen, Garantien und anderen zugehörigen Do- kumente können im eigenen Ermessen von Horizon Hobby, LLC jederzeit geändert werden. Die aktuelle Produktliteratur finden Sie auf horizonhobby.com unter der Registerkarte „Support“ für das betreffende Produkt. ERKLÄRUNG DER BEGRIFFE Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen: WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden,... - Seite 3 Produkt bestimmungsgemäß betrieben werden kann und Schäden oder schwere Verletzungen vermieden werden. WARNUNG ZU GEFÄLSCHTEN PRODUKTEN. Bitte kau- fen Sie Ihre Spektrum Produkte immer von einem auto- risiertem Händler um sicherzu stellen, dass Sie ein authentisches hochqualitatives original Spektrum Produkt gekauft haben. Hori- zon Hobby lehnt jede Unterstützung, Service oder Garantieleistung...
-
Seite 4: Wasserfestes Fahrzeug Mit Spritzwassergeschützer Elektronik
Wasserfestes Fahrzeug mit spritzwassergeschützer Elektronik Ihr neues Horizon Hobby Fahrzeug wurde mit einer Kombination von wasserfesten und spritzwassergeschützen Komponenten ausgestattet, die den Betrieb des Fahrzeuges unter nassen Bedingungen inklusive Pfützen, Bächen, nassem Gras, Schnee oder sogar Regen ermöglichen. Obwohl das Fahrzeug sehr wasserfest ausgelegt ist, ist es nicht vollständig wasserdicht und sollte NICHT wie ein U-Boot behandelt werden. - Seite 5 • Die meisten Sender sind nicht wasserfest. Sehen Sie bitte dazu vor Inbetriebnahme in der Bedienungsanleitung ihres Senders nach oder kontaktieren Sie den Hersteller. • Nehmen Sie niemals den Sender bei Blitzen oder Gewitter in Betrieb. • Betreiben Sie ihr Fahrzeug nicht an Orten wo es in Kontakt mit Salzwasser oder verschmutzten, belasteten Gewässern kommen kann.
-
Seite 6: Inhaltsverzeichnis
• Reinigen Sie das Fahrzeug mit Druckluft aus einem Kompressor oder einer Druckluftflasche und entfernen so das Wasser aus den Spalten und Ecken. • Sprühen Sie alle Lager, Befestigungen und andere Metallteile mit einem wasserverdrängendem Leichtöl oder Schmiermittel ein. Sprühen Sie nicht den Motor ein. •... -
Seite 7: Firma 40 A Gebürsteter Smart-Geschwindigkeitsregler Mit Empfänger
Firma 40 A gebürsteter SMART- Geschwindigkeitsregler mit Empfänger Diese Kombination aus Geschwindigkeitsregler und Empfänger ist mit den Spektrum DSM2 /DSMR -Oberflächensendern kompatibel ® ® und umfasst die integrierte SMART-Telemetrie. Verwenden Sie zum Anzeigen der Daten von Geschwindigkeitsregler und Akku einen Spektrum-Sender mit SMART-kompatibler Telemetrie. -
Seite 8: Abbildung
Motorstecker 3,5 mm rund Gebürstet Kompatible Motoren Unter 8,4 V; Herunter bis zu 12T (auf Grundlage der Akku- Spannung) Unter 12,6 V; Herunter bis zu 30T *Die Standardeinstellung für die Niedrigtrennspannung ist LiPo. Die optionale Dynamite DYNS3005 Programmkarte ist zum Ändern der Einstellungen der Akkutypen erforderlich. Abbildung IC3-Akku-Anschluss Stromschalter... -
Seite 9: Montage
HINWEIS: Nach jeder Nutzung des Fahrzeugs den Akku vom Geschwindigkeitsregler abklemmen. Bleibt der Akku mit dem Stromschalter in der OFF-Position verbunden, so zieht der Geschwindigkeitsregler bei einem Anschluss am Akku weiterhin Strom, was möglicherweise zur Beschädigung des Akkus durch eine übermäßige Entladung führen kann. HINWEIS: Einen dedizierten Empfängerakku nicht mit den Servo- oder Programmieranschlüssen verbinden. -
Seite 10: Binden
Binden 1. Mit nicht angeschlossenem Akku beginnen. 2. Den Bindungsschalter am Sender gedrückt halten. 3. Gas sollte auf Neutral stehen, um Failsafe einzurichten. Den Empfänger einschalten. Die rote LED blinkt und zeigt an, dass sich der Empfänger im Bindungsmodus befindet. Den Bindungsschalter loslassen, nachdem die rote LED zu blinken beginnt. -
Seite 11: Failsafe
Failsafe Im unwahrscheinlichen Fall, dass die Funkverbindung während des Betriebs abbricht, so wird 2-1-den Gaskanal in die Position „Neutral“ (Gas aus) bringen. Wird 2-in-1 vor dem Einschalten des Senders eingeschaltet, so erfolgt der Übergang in den Failsafe-Modus und Gas bleibt ausgeschaltet. Wird der Sender eingeschaltet, wird die normale Steuerung wieder aufgenommen. -
Seite 12: Programmierbare Elemente
Programmierbare Elemente Optionale Programmierbox DYNS3005 erforderlich 1. Fahrmodus 2. Akkutyp LiPo/NiMH (LiPo verfügt über Niedrigtrennspannung) 3. Niedrigtrennspannung 4. Startkraft (%) 5. Maximaler Vorwärtsschub (%) 6. Maximaler Umkehrschub (%) 7. Maximale Bremskraft (%) 8. Initiale Bremskraft (%) 9. Schleppbremse (%) 10. Steuerung Schleppbremsrate (Niveau) 11. -
Seite 13: Programmierbare Werte
Programmierbare Werte 6 7 8 Vor- Vorwärts/ Vor- wärts/ Umkehr/ wärts/ Bremse Bremse Umkehr LiPo NiMH Automa- Autom- Autom- tisch atisch atisch (niedrig) (mittel) (hoch) 8 10 12 14 16 50 62 75 87 25 31 37 43 50 80 90 100 6 7 8 8 9 10 12 6 7 8... -
Seite 14: Firmware-Aktualisierungen Für Den Empfänger
Empfängers verfügbar. Für den Download von Aktualisierungen ist eine Registrierung erforderlich. Aktualisierungsvorgang 1. Den Empfänger registrieren und den Spektrum Programmer und die Firmware-Aktualisierung für 2-in-1 herunterladen (falls verfügbar). 2. Den Spektrum Programmer auf dem PC installieren und die Anwendung öffnen. Das USB-Programmierkabel an den PC anschließen und die Installation der Treiber zulassen. -
Seite 15: Led-Anzeigen
3. Bei ausgeschaltetem Fahrzeug und Empfänger das Kabel für die Aktualisierung in den Programmieranschluss von 2-in-1 stecken. Fahrzeug oder Empfänger NICHT einschalten, wenn das USB-Kabel angeschlossen ist. Der PC verbindet sich automatisch mit dem Empfänger. 4. Um die Firmware-Datei auf 2-in-1 zu installieren, den Anweisungen auf dem Bildschirm folgen. -
Seite 16: Während Des Betriebs
WÄHREND DES BETRIEBS LED-STATUS Stopp Durchgängig grün Vorwärts teilweise Gas Durchgängig grün/rot blinkt Vollgas Grün und rot durchgängig Rückwärts teilweise Gas Durchgängig grün/rot blinkt Vollgas Grün und rot durchgängig Teilbremsung Durchgängig grün/rot blinkt Vollbremsung Grün und rot durchgängig Akku Niederspannung oder Rot blinkt Kein Signal Überhitzung... - Seite 17 Sender befindet Niedrige Empfänger- Den Akku von Emp- Empfänger Akkuspannung. Ist fänger oder Fahrzeug reagiert die Akku-Spannung aufladen. Die Spektrum- während niedrig, kann sie Empfänger erfordern für des Betriebs kurzzeitig unter den Betrieb mindestens nicht mehr 3,5 V fallen und so 3,5 V...
-
Seite 18: Anleitung Zur Telemetrie-Fehlerbehebung
Anleitung zur Telemetrie-Fehlerbehebung Problem Mögliche Ursache Lösung Im Sender Es wird ein Sender Den Wechsel zu sind keine verwendet, der keine einem Sender mit Telemetrie- Telemetriefunktionen Telemetrie in Be- optionen bietet tracht ziehen verfügbar Der Sender befindet sich Ein anderes DSMR- im 5,5-ms-Modus Protokoll auswählen, neu binden und dann... - Seite 19 Wenn die Geschwind- Verpolungsschutz igkeitsregler-LED blinkt, Akku laden/ersetzen Wenn die grüne LED blinkt, den Motor – Geschwindig- Stoppt und keitsregler/Motor LED blinkt Überhitzungsschutz abkühlen lassen, Konfiguration oder Übersetzung ändern, damit Überhitzung vermieden wird Beschädigte Kabel repa- Akku-Problem rieren/Akkus ersetzen Motor – Falsche Get- Getriebe anpassen/ Beschleunigt...
- Seite 20 Motor unabhängig vom Fahrzeugsystem testen, Beschädigter Motor bei Bedarf Motor reparieren/ersetzen Servolenkung Gasweg/andere – Funktioniert; Gaseinstellungen auf Motor nicht in Falsche Kalibrierung Sender/Geschwindig- Betrieb von Sender/Ge- keitsregler anpassen. schwindigkeitsregler Kalibrierungsverfahren des Geschwindig- keitsreglers wiederholen Niedrige Akkuspannung Aufladen/ersetzen Korrekte Modellein- Falscher Modells- stellungen auf dem peicher auf Sender Sender wählen, siehe...
-
Seite 21: Garantie Und Service Informationen
Garantie und Service Informationen Warnung Ein ferngesteuertes Modell ist kein Spielzeug. Es kann, wenn es falsch eingesetzt wird, zu erheblichen Verletzungen bei Lebewesen und Beschädigungen an Sachgütern führen. Betreiben Sie Ihr RC- Modell nur auf freien Plätzen und beachten Sie alle Hinweise der Bedienungsanleitung des Modells wie auch der Fernsteuerung. - Seite 22 Horizon behält sich vor, alle eingesetzten Komponenten zu prüfen, die in den Garantiefall einbezogen werden können. Die Entscheidung zur Reparatur oder zum Austausch liegt nur bei Horizon. Die Garantie schließt kosmetische Defekte oder Defekte, hervorgerufen durch höhere Gewalt, falsche Behandlung des Produktes, falscher Einsatz des Produktes, kommerziellen Einsatz oder Modifikationen irgendwelcher Art aus.
-
Seite 23: Sicherheitshinweise
Sicherheitshinweise Dieses ist ein hochwertiges Hobby Produkt und kein Spielzeug. Es muss mit Vorsicht und Umsicht eingesetzt werden und erfordert einige mechanische wie auch mentale Fähigkeiten. Ein Versagen, das Produkt sicher und umsichtig zu betreiben kann zu Verletzungen von Lebewesen und Sachbeschädigungen erheblichen Ausmaßes führen. Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne die Aufsicht eines Erziehungsberechtigten vorgesehen. -
Seite 24: Garantie Und Service Kontaktinformationen
Einzelkomponenten. Weiterhin benötigen wir die vollständige Adresse, eine Telefonnummer für Rückfragen, sowie eine Email Adresse. Garantie und Reparaturen Garantieanfragen werden nur bearbeitet, wenn ein Originalkaufbeleg von einem autorisierten Fachhändler beiliegt, aus dem der Käufer und das Kaufdatum hervorgeht. Sollte sich ein Garantiefall bestätigen wird das Produkt repariert oder ersetzt. -
Seite 25: Rechtliche Informationen Für Die Europäische Union
Rechtliche Informationen für die Europäische Union EU KONFORMITÄTSERKLÄRUNG Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den essentiellen Anforderungen der RED Direktive ist. Eine Kopie der Konformitätserklärung ist online unter folgender Adresse verfügbar : http://www.horizonhobby.com/content/support-render-compliance Arbeitsfrequenz Frequenz: 2404 – 2476 MHz Maximal EIRP: 20dBm ANWEISUNGEN ZUR ENTSORGUNG VON ELEKTRO-UND ELEKTRONIK-ALTGERÄTEN FÜR BENUTZER IN DER... - Seite 26 DSM2, DSMR, the Smart Technology logo, and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. All other trademarks, service marks and logos are property of their respective owners.
