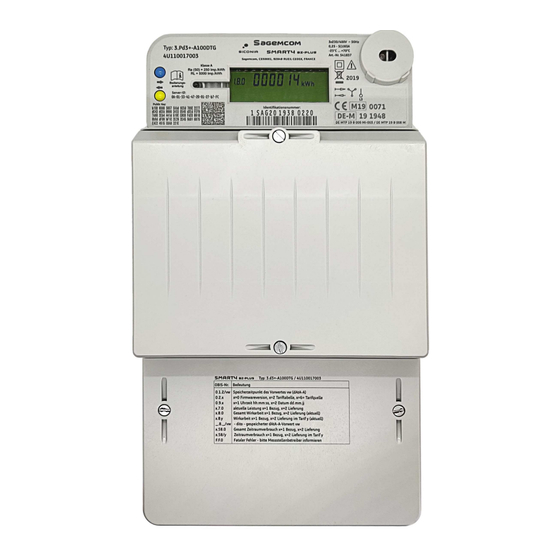

DIGImeto Sagemcom Smarty BZ-Plus Bedienungsanleitung

DIGImeto Sagemcom Smarty BZ-Plus Bedienungsanleitung

Werbung

Bedienungs-
anleitung
Sagemcom
Smarty BZ-Plus
DIGImeto GmbH & Co. KG
Rosenstraße 32 // 01067 Dresden
www.digimeto.de
DIGImeto GmbH & Co. KG
Rosenstraße 32
01067 Dresden
Stand: Oktober 2019
Stand: Februar 2020

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für DIGImeto Sagemcom Smarty BZ-Plus

  • Seite 1 Bedienungs- anleitung Sagemcom Smarty BZ-Plus Stand: Oktober 2019 DIGImeto GmbH & Co. KG Rosenstraße 32 // 01067 Dresden www.digimeto.de DIGImeto GmbH & Co. KG Rosenstraße 32 Stand: Februar 2020 01067 Dresden...
  • Seite 2: Neue Technik Für Eine Zukunftsorientierte Energiemessung

    Neue Technik für eine zukunftsorientierte Energiemessung Mit Ihrem modernen Stromzähler verfügen Sie über eine Messeinrichtung nach dem aktuel- len Stand der Technik. Damit informieren Sie sich zuverlässig und genau über Ihren Ener- giebezug und ggf. Ihre Stromeinspeisung. Neben aktuellen Zählerständen können Sie in einem Abrechnungsdatenarchiv die mit dem Zähler erfassten Zählerstände von bis zu 15 zurückliegenden Monatswechseln anzeigen lassen oder in einem über einen Aktivierungscode geschützten Zugang Ihre historischen Verbräuche und ggf.
  • Seite 3: Allgemeines

    1. Allgemeines Ihr Zähler verfügt über ein 2-zeiliges Display nach dem in Deutschland üblichen Standard für moderne Messeinrichtungen entsprechend den FNN-Lastenheften. Zur Bedienung ste- hen Ihnen zusätzlich zum standardisierten Lichtstift zwei Tasten zur Verfügung. Die Sicher- heit und Funktionalität ihres Zählers gehen bereits schon über den in diesen Lastenheften beschriebenen Standard hinaus.
  • Seite 4: Anzeige Der Aktuellen Zählerstände

    Taste Code Wertefeld Erläuterung lang dAtA-A  kurz Act-P  lang 0_ _ _ _ _ mit entsprechender Anzahl von links beginnend Ziffer für Ziffer den   4stelligen Aktivierungscode eingeben. Nach 3 Sekunden ohne Tasten- druck bzw. Betätigung der Taste wird die Ziffer angenommen und die ...
  • Seite 5: Datum Im Format Dd.mm.jj

    * nur am Zweirichtungszähler verfügbar ** Quarzstabilisierte Uhr. Korrekturbedarf besteht bei Abweichungen >15 Minuten; informieren Sie bitte in die- sem Fall DIGImeto. Danke. Mit der Benutzer-Einstellung „roL“ On (siehe Abschnitt 10) wird anstelle der kurzen Auswahl der gesamte Inhalt automatisch rollierend angezeigt - empfehlenswert, wenn sich der Zäh- ler unter einer Abdeckung befindet.
  • Seite 6: Anzeige Der Vormonatswerte / Data-A

    Taste Code Wertefeld Erläuterung  dAtA-A Datenarchiv Darstellung der Monatsvorwerte zur Verrechnung  Act-P Kundenmenü Leistungsanzeige dient zur Anzeige der Momentanleistung  hiSt-A Kundenmenü historisches Datenarchiv dient zur Darstellung der Verbräuche mit frei wählbaren Zeiträumen  P.02 Kundenmenü Tageszählerstandsgang dient zur Anzeige tagechter Verbräuche ...
  • Seite 7 Die Zählerstände der Vormonate sind wie folgt bereits am Zähler abrufbar: Taste Code Wertefeld Erläuterung lang dAtA-A  lang 0.1.2/01 dd.mm.jj Es erscheint das Datum der jüngsten Speicherung, d.h. der erste  Vorwert 01, üblicher Weise der 1. des laufenden Monats, bei neu montierten Zählern das Montagedatum.
  • Seite 8: Anzeige Historischer Verbräuche / Hist-A

    6. Anzeige Momentanverbrauch / Act-P Um Ihre Privatsphäre zu schützen, unterliegt sowohl der Zugang zu dieser Funktion als auch der Zugang zur Datengrundlage (einer Zeitreihe kalendertäglich 00:00 Uhr gespei- cherter Zählerstände) Ihrer selbst vergebenen PIN. Diese sind für Andere, auch für Mess- stellenbetreiber, nicht einsehbar.
  • Seite 9 Mit der Anzeige historischer Verbräuche können Sie sich den Energieverbrauch und ggf. auch Einspeisemengen beliebiger tagechter Zeiträume der letzten 24 Monate, frühestens jedoch ab Aktivierung Ihres persönlichen Zugangs (siehe Abschnitt 2) anzeigen lassen. Die historischen Daten sind wie folgt am Zähler abrufbar: Taste Code Wertefeld...
  • Seite 10 Für Zeiträume, in denen Ihr Zähler mit einem Messsystem verbunden ist, stehen keine Messwerte zur Verfügung (siehe Punkt 8). Vorherige Zeiträume sind (soweit unter aktueller PIN aufgezeichnet und nicht älter als 2 Jahre) weiterhin einsehbar. Hinweis zum Vergleich von Verbrauchswerten zur Abrechnung: Da in der Abrechnung gewöhnlich nur mit ganzen Kilowattstunden gerechnet wird, können im Vergleich zu den im Zähler angezeigten Verbräuchen Differenzen bis zu 1 kWh auftre- ten.
  • Seite 11 ohne ACCEPt bitte warten ohne dd.mm.jj Einstellen des gewünschten Kalendertags. Die blinkenden Ziffern können mit erhöht werden. Nach 3s ohne Tastendruck oder mit  Betätigung der Taste wird der Wert angenommen und zur  nächsten Zahl weitergeschaltet. Der Zähler beschränkt die Aus- wahl auf gültige Zeiträume 1.8.0 nnnnnn kWh...
  • Seite 12 Das Tarifzeitenarchiv ist wie folgt am Zähler abrufbar: Taste Code Wertefeld Erläuterung lang dAtA-A Zugang zum Abrechnungsdatenarchiv   Act-P Zugang zur Momentanleistungsanzeige  hiSt-A Zugang zum Archiv historischer Verbräuche  P.02 Zugang zum Tageszählerstandsgang  tAr-A Zugang zum Tarifzeitenarchiv lang 0_ _ _ _ _ Bitte Eingabe Ihrer selbst vergebenen persönlichen PIN (siehe Ab-...
  • Seite 13 10. Benutzer-Einstellungen / EinSt Diese Funktionen bieten dem Benutzer die Möglichkeit, die Anzeige des Zählers sowie die Infrarot-Datenschnittstelle auf seine Anforderungen und Schutzbedürfnisse einzustellen: Taste Code Wertefeld Erläuterung lang dAtA-A Zugang zum Abrechnungsdatenarchiv   Act-P Zugang zur Momentanleistungsanzeige  hiSt-A Zugang zum Archiv historischer Verbräuche ...
  • Seite 14 tellen angezeigt, bei „oFF“ nur ganze Kilowattstunden bzw. ganze Kilowatt. ändert zu On oder zurück  Weiter mit der Taste oder nach 10 Sekunden automatisch  Wechselt das Datenprotokoll auf der Infrarot-Datenschnittstelle zwischen d0 (ehem. IEC 61107) und dem dSS-Protokollstandard SML(dSS-r als reduzierten Datensatz und dSS-E als erweiterter Datensatz).
  • Seite 15: Betrieb An Einem Intelligenten Messsystem

    In der Anzeige der aktuellen Zählerstände blinkt der Code des aktuell aktiven Tarifzähl- werks.  E-hi Die Umschaltung des Tarifzählwerks erfolgt durch eine externe Ansteuerung, z.B. aus einer Schaltuhr, einem Rundsteuerempfänger oder einer technischen Zustandserfassung. In der Anzeige der aktuellen Zählerstände blinkt der Code des aktuell aktiven Tarifzähl- werks.
  • Seite 16: S0-Impulsschnittstelle

    13. Schnittstellen Die visuell am Display ablesbaren Daten sind am Zähler auch elektronisch über die Infrarot- Schnittstelle verfügbar. Einen Tastkopf nach DIN IEC 62056-21 zur Anbindung an Ihren PC erhalten Sie im Fachhandel. Folgende Schnittstellen sind an Ihrem Zähler verfügbar: ...
  • Seite 17 12.2. Technische Informationen zur D0-Schnittstelle Beschreibung der Schnittstelle: Protokoll nach IEC 62056-21  Einstellungen:  7 Datenbits, Parität even, 1 Stopbit  Startbaudrate: 300 Bd  Kommunikationsbaudrate: 9600 Bd  Kommunikationsaufbau: Komm: 300,7,E,1 Send: /?!<CR><LF> Recv: [Herstellerkennung] <CR><LF> Send: <ACK>050<CR><LF> Komm: 9600,7,E,1 Recv: <STX>0-1:97.97.0*255(0) <CR><LF>...
  • Seite 18: Selbstablesung Und Zählerstandsmeldung

    An die Schnittstelle wird extern eine Spannung (siehe unten) angelegt. Je nach Signal stellt sich ein Stromfluss ein. Schnittstellenparameter: Umax 27V DC (bitte Polung beachten)  Signalpegel Low: 0…2 mA Signalpegel High: 10…27mA  Impulslänge min. 30 ms  Impulskonstante am Zähler 0,25-5(100)A: 250 Imp/kWh ...
  • Seite 19 Beispiel: Zähler Nr. 1 EFR19 8765 5432 am 01.03.2018 (1.8.0) 022221 kWh (1.8.1) 012345 kWh (1.8.2) 009876 kWh (2.8.0) 123321 kWh Bei Abmeldungen reicht die Meldung der Zählerstände der Zählwerke, die für den/die bis- herigen Vertrag/Verträge verwendet wurden. Hinweis: Liegt zum Zeitpunkt der An-/Abmeldung keine Netzspannung am Zähler an, kann die Anzeige der aktuellen Zählerstände durch eine 5-sekündige ...
  • Seite 20 Was können wir für Sie tun? DIGImeto GmbH & Co. KG T +49 351 49777-222 Rosenstraße 32 kundenservice@digimeto.de 01067 Dresden www.digimeto.de Seite 20 von 20...
