CE-Kennzeichnung Deklaration
Nr 58 RT.01.2007/1/B
TATAREK Sp. z o.o.
Swieradowska-Strasse 75, 50-559 Wrocław
deklariert mit voller Verantwortung,
der Artikel:Heizkreislaufsteuerung
Modell:
RT-08, RT-08K, RT-08P, RT-08G, RT-08G-BUF
erfüllt die grundsätzlichen Forderungen von Direktive EMC 2004/108/WE von 15.12.2004
(das Gesetz über elektromagnetische Kompatibilität von 13.04.2007 ) und Direktive LVD 2006/95/WE von 21.08.2007
(Gesetzesbuch von 2007 Nr 155 Pos. 1089) in der Sache der grundsätzlichen Forderungen für Elektrogeräte.
Um die Einigkeit zu schätzen, werden die harmonisierten Normen wie folgt genutzt:
PN-EN 60730-2-1: 2002 -
Automatische elektrische Steuerungen zur Hausnutzung u.ä
Teil 2-1: Eingehende Forderungen beziehend elektrische STeuerungen
zu elekrischen Hausanlagen
PN-EN 60730-1: 2002 -
Automatische elektrische Steuerungen zur Hausnutzung u.ä
Teil 1: Allgemeine Forderungen.
PN-EN 55022:2000
- elektromagnetische Kompatibilität (EMC).Informatiksgeräte.
Charakteristik von funkelektrischen Störungen. Zulässige Niveaus und Methoden von
Messung.
TATAREK Sp. z o.o.
hat die Verwaltungssystem eingeleitet und erfüllt die Forderungen der Norm:
ISO9001: 2000 Zertifikat Nr 133/2004 von 01.2004
Polnische Aussenhandelskammer
Letzte zwei Zahlen des Jahres, in dem das CE-Zeichen aufgetragen wurde: 07
Ausstellungsort
Wroclaw
Ausstellungsdatum
08.2007
Herstellervertreter
Mirosław Zasępa
Arbeitsposition
Konstrukteur
18

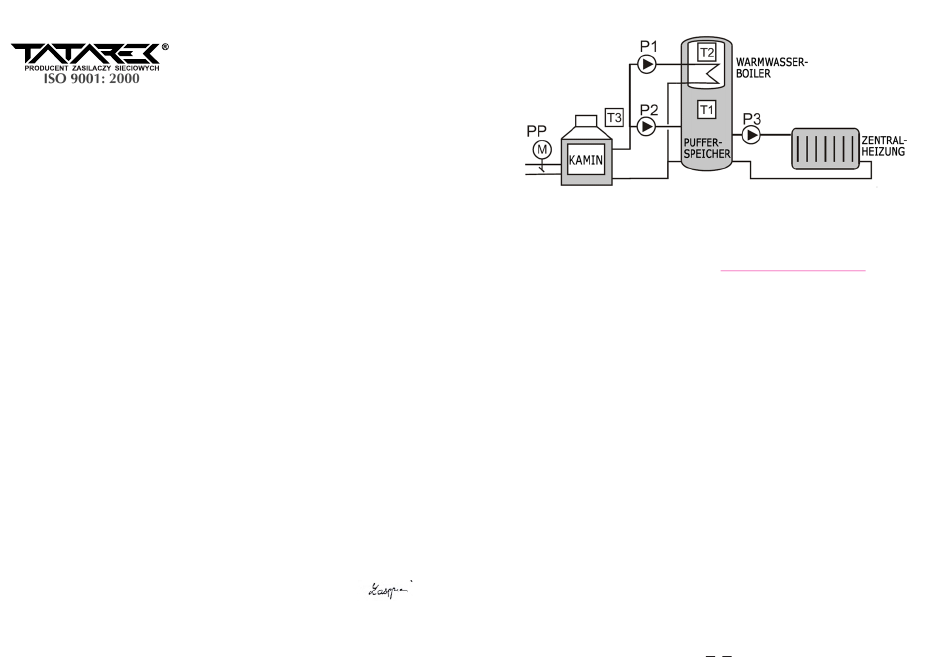

Abb.1b: Alternatives Betriebsschema der Steuerung Pufferspeicher Typ „KOMBI".
In diesem Fall befindet sich der Warmwasserboiler im Pufferspeicher.
!
Wird der Pufferspeicher Typ KOMBI Steuerungsbetrieb verwendet (der Warmwasserboiler
befindet sich im Pufferspeicher), muss der Parameter <93> „BUFOR KOMBI" auf „EIN"
eingestellt werden, da in dieser Konfiguration
dem Kamin und nicht aus dem Pufferspeicher schöpft (siehe Abb. 1b).
T1
Temperaturfühler Pufferspeicher
T2
Temperaturfühler Warmwasserboiler BW
T3
Temperaturfühler Wassermantelkamin
P1
Ladepumpe Warmwasserboiler BW
P2
Ladepumpe Pufferspeicher
P3
Zentralheizungspumpe ZH
PP
elektrisch gesteuerte Luftdrosselklappe des Kamins
2.1 Luftdrosselklappenbetrieb
Die Drosselklappe steuert die Luftzufuhr zum Verbrennungsraum, um die Temperatur im
Wassermantel des Kamins auf dem eingestellten Niveau zu halten. Die Aufrechterhaltung wird
durch den Vergleich der Temperatur im Wassermantel (T3), der eingestellte Temperatur (Parameter
<20> „KAMIN Temp.") und durch die entsprechende Öffnung/Schließung der Drosselklappe
gewährleistet.
Die Drosselklappe prüft zyklisch alle 20 Sekunden ihre Öffnung, und passt diese bei Bedarf
automatisch an. Wird die Steuerung ausgeschaltet (z.B. durch Spannungsverlust), schaltet sich die
Drosselklappe automatisch in den Ruhezustand um (Parameter <50> „Drosselklappenöffnung
Zustand AUS"). Die Werkseinstellung ist 0%. D.h. Vollschließung der Drosselklappe.
die Warmwasserboilerpumpe
die Wärme aus
3
