VORSICHT !
WIR INFORMIEREN, DIE ANGEBOTENE STEUERUNG DARF NUR ZU
ENTSPRECHENDEN GERÄTEN BENUTZT WERDEN. AUCH WEITER
MÜSSEN ALL DIE FORDERUNGEN DER TECHNISCHEN NORMEN UND
DES BAURECHTES ÜBER DIE RICHTIGKEIT DER AUSFÜHRUNG VON
HEIZ- UND OFENSYSTEMEN, DIE KAMINEINSÄTZE BEDIENEN,
ERFÜLLT WERDEN.
UNRICHTIGE VERWENDUNG DER STEUERUNG KANN ZUR
BESCHÄDIGUNG SOWOHL DER STEUERUNG ALS AUCH DES
KAMINEINSATZES UND DES DURCH KAMIN BEDIENENDEN
HEIZSYSTEMS ZUSAMMEN MIT DEN ZUSAMMENARBEITENDEN
GERÄTEN FÜHREN.
TATAREK Sp. z o.o.
50-559 Wroclaw, Swieradowska-Strasse 75,
Tel. (071) 367-21-67, 373-14-88, Fax 373-14-58; UST-IdNr.: 899-278-63-72;
Bankkonto: SANTANDER BANK POLSKA SA WROCLAW 69-1090-1522-0000-0000-5201-9335
www.tatarek.com.pl.; E-mail: tatarek@tatarek.com.pl
20
BEDIENUNGSANLEITUNG
V2.5 (08.03.2018 Programmversion 2.5)

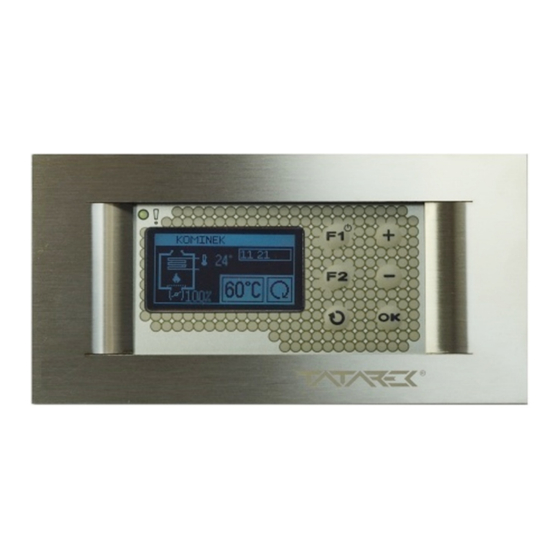

RT-08G-PUFFER
HEIZKREISLAUFREGLER
MIT DROSSELKLAPPENGESTEUERTEM KAMIN
Die Steuerung regelt einen Heizkreislauf, in dem ein Kamin mit Wassermantel die Wärmequelle ist.
Die Luftdrosselklappe steuert den Verbrennungsvorgang.
Wärmeabnehmer sind Pufferspeicher (PUF), Warmwasserboiler (BW) und Zentralheizung (ZH).
! Die Steuerung ist mit einem integriertem Notstromversorger ausgestattet Die Steuerung
bleibt bis zu 8 Sekunden weiter in Betrieb (in dieser Zeit kann sich ein externer
Notstromversorger einschalten).
! Die Steuerung kann problemlos mit dem Notstromversorger „A200WAC" der Firma
Tatarek zusammenarbeiten, der bis zu 9 Stunden Notstromversorgung für alle Geräte, die die
Steuerung bedient, gewährleisten kann.
1. Grundparameter der Steuerung RT-08G-PUF
Energieversorgung
Minimalsteuerleistung
Maximalsteuerleistung
Arbeitsbedingungen
Schutzart
Sicherung
Pumpensteuerausgänge
Spannungsfrei-Steuerausgänge
Drosselklappensteuerausgänge
Wassertemperaturfühler
Temperatur-Messgenauigkeit
Differenztemperatur
Zeitzonen
RT08G-BUF/2018/v.2.5/NIEM
230V / 50Hz
5W
750W
0÷50°C, Luftfeuchtigkeit 10÷90% effektiv
IP41
6,3A / 250V
3 *250W/230V/50Hz
1 *max. 500W
1 *5V/500mA/DC
3 *KTY81 (0...+100°C)
2°C
0,5°C
4
1
