ISTRUZIONI PER L'USO
CAVALLETTO PER CENTRAGGIO RUOTE

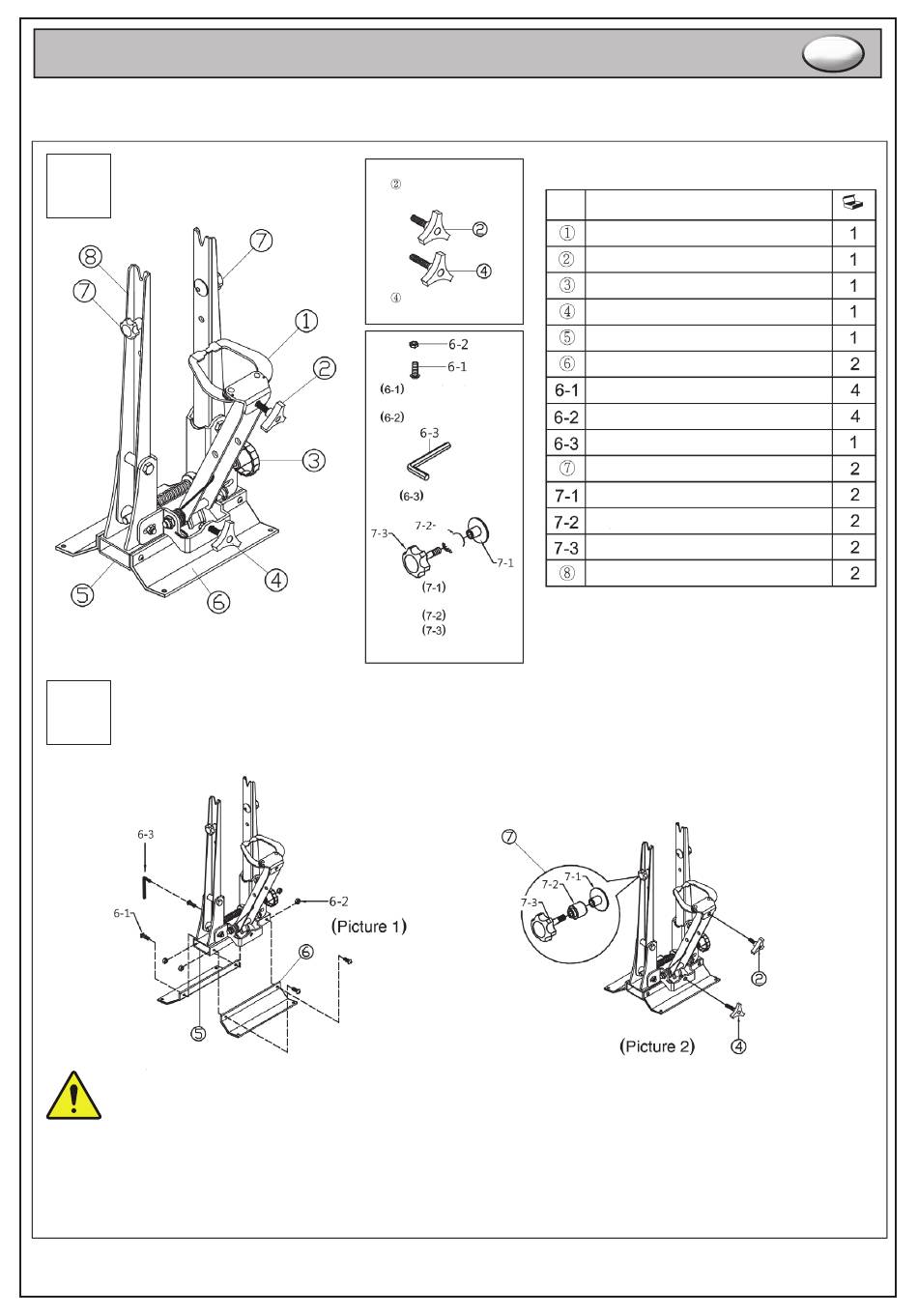

DESCRIZIONI
1
COMPONENTI
2
ASSEMBLAGGIO
NOTA
Il cavalletto di centraggio ruote è stato calibrato prima della spedizione. Si consiglia comunque di calibrarlo rego-
larmente utilizzando il manometro (optional) per mantenere le pinze di misurazione (1) centrate tra i due supporti
verticali, tali supporti devono essere paralleli.
2
N.
Assemblare la base (6) al corpo (5) usando la chiave esagonale
(6-3) per stringere la vite esagonale (6-1) e il dado esagonale (6-2)
(vedi foto 1)
Installare la manopola della pinza di regolazione tipo corto (2), la
manopola di regolazione del braccio tipo lungo (4) e l'adattatore
perno passante (7)
(Vedi foto 2)
COMPONENTI
Pinze di misurazione
Pomello della pinza di regolazione (tipo corto)
Pomello per la regolazione dei
supporti verticali
Pomello per la regolazione del braccio
(tipo lungo)
Corpo
Base
Vite esagonale da 5 mm
Dado esagonale da 12 mm
Chiave esagonale 5mm
Adattatore perno passante
Supporto perno passante
Distanziale
Pomello
Supporti verticali
IT
