Multifunktions Modul (34907A); Analogausgänge - Agilent Technologies 34970A Produktübersicht

34907A
Multifunktionsmodul
• 16-bit-Digital -Ein/Ausgänge
• 100-kHz-Ereignis zähler-Eingang
• Zwei ±12-V-Analogaus gänge
Das Modul Agilent 34907A ist eine äußerst vielseitige Lösung
für Mess- und Steuerungsanwendungen unterschiedlichster
Art. Es kombiniert zwei 8-bit-Ports für Digital-Ein/Ausgabe,
einen zeittorgesteuerten 100-kHz-Ereigniszähler und zwei
±12-V-Analogausgänge – alles in einem einzigen (nicht galva -
nisch getrennten) Modul. Die Digitaleingänge und der Ereignis-
zählereingang können gescannt werden. Die Alarmgrenzen für
die Digital- und Ereigniszählereingänge werden kontinuierlich
überwacht; selbst in den Zeiten zwischen den Scans werden
etwaige Alarmbedingungen erfasst und protokolliert.

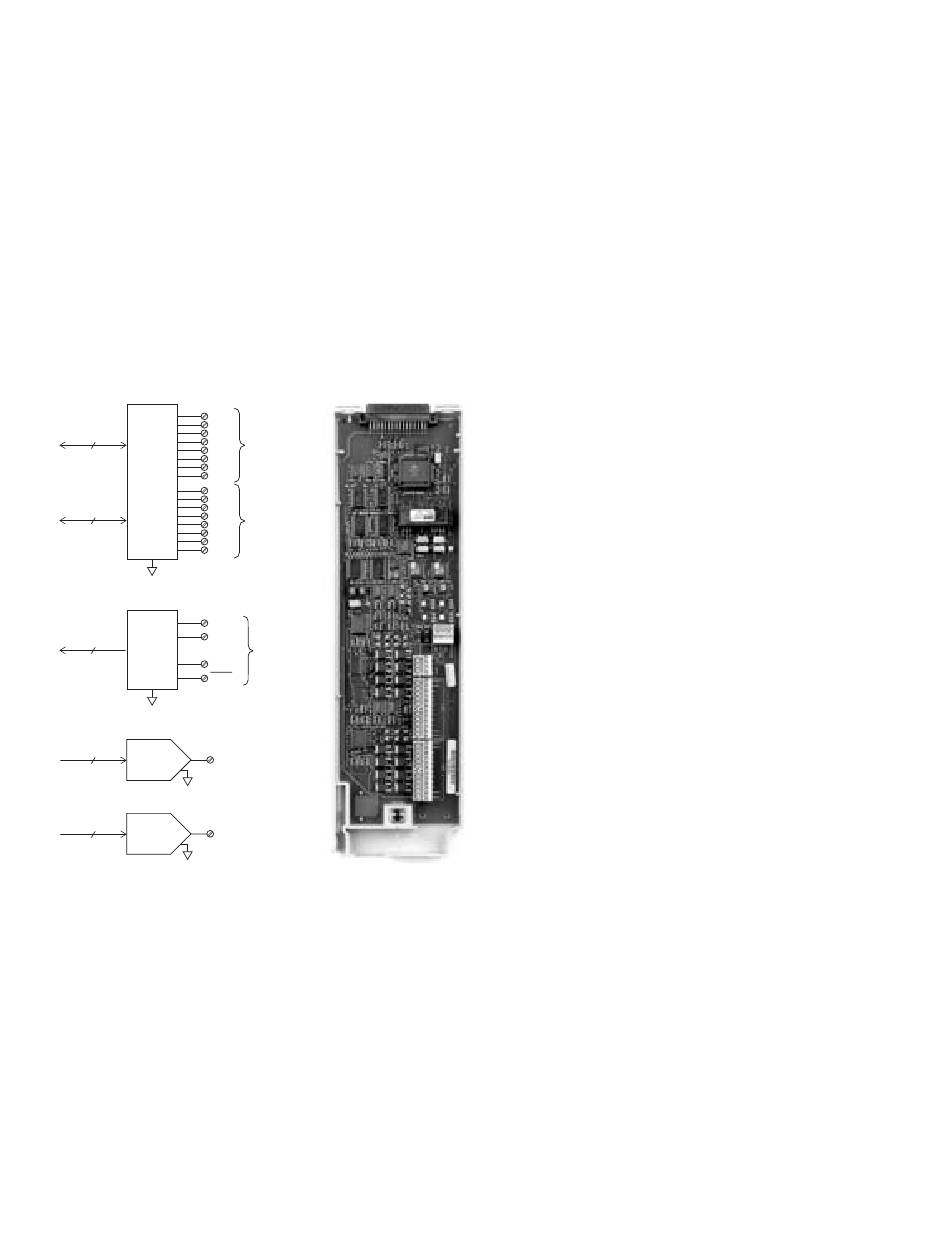

Bit 0
8
Bit 7
DIO
Bit 0
8
Bit 7
+IN
-IN
26 Bits
TOT
Gate
Gate
16
DAC 1 Channel 04
16
DAC 2 Channel 05
Analogausgänge
Die beiden elek tro nisch kali brierten Analog aus gänge ermög -
lichen es Ihnen, Bias-Span nungen an Ihr Testobjekt auszu-
geben, analog program mier bare Strom ver sor gungen zu
steuern oder analoge Sollwerte an Steue rungs systeme zu
senden. Die Aus gänge sind direkt in Volt program mier bar,
wahl weise über die Front platte oder den Bus.
DAC 1, 2 ±12 V, nicht galvanisch getrennt
Auflö sung 1 mV
IOUT 10 mA max.
Einschwing zeit 1 ms bis auf 0,01% Abwei chung vom
end gül tigen Wert
Genauigkeit ± (% der Ausgangs spannung + mV)
1 Jahr ±5°C 0,25% + 20 mV
Temperatur-
koeffizient ± ( 0,015% + 1 mV)/°C
Port 1
Channel 01
Port 2
Channel 02
Channel 03
Digital-Ein-/Aus gänge
Verwen den Sie die Digital aus gänge beispiels weise dazu,
in Ver bin dung mit einer externen Strom ver sor gung Mikro -
wellenschalter und -abschwächer, Spulen, Leis tungs-
relais, Anzeigen und vieles mehr zu steuern. Die Digital-
eingänge ermöglichen es u. a., Grenzwertschalter oder
Zustände auf digitalen Bussen abzufragen. Komplexe
Handshake-Proto kolle gibt es nicht; Lese- und Schreib-
operationen werden entweder über die Front platte oder den
Bus initiiert.
Port 1, 2 8 bit, Eingang oder Ausgang , nicht
galvanisch getrennt
Vin(L) <0,8 V (TTL)
Vin(H) > 2,0 V (TTL)
Vout(L) <0,8 V @ Iout = –400 mA
Vout(H) > 2,4 V @ Iout = 1 mA
Vin(H) max <42 V mit externem Open-Drain-
Pull-up-Wider stand
Alarmfunktion Alarm bei Übereinstimmung mit einem
maskierbaren Bit muster oder bei einer
Zustandsänderung
Geschwindigkeit 4 ms (max.) bis zur Erkennung einer
Alarm bedingung
Latenzzeit 5 ms (typ.) bis zum Alarm ausgang des
34970A
Schreib-/Lese geschwin dig keit
95/s
Ereignis zähler eingang
Dieser Eingang dient zum Zählen von Ereignissen, die durch
Bau teile wie z. B. Lichtschranken, Grenzwertgebern oder Hall-
Effekt-Sensoren erfasst werden.
Der aktu elle Zählerstand kann jeder zeit über die Front platte
oder per Pro gramm abgefragt werden. Das Zählregister hat
eine Länge von 26 bit, das reicht für fast 11 Minuten ununter-
brochenes Zählen bei voller Geschwin dig keit.
26
Zähler-Endstand 2 – 1
Ereignis zähler eingang 100 kHz (max.), posi tive oder nega-
tive Flanke (program mier bar)
Signal pegel 1 V
Schwelle 0 V oder TTL, per Jumper wähl bar
Zeittor eingang TTL-Hi, TTL-Lo oder "none"
Zähler-Reset Manu ell oder auto ma tisch nach
einer Abfrage
Abfrage geschwin dig keit 85/s
(min.) 42 V (max.)
SS S
25
