Milliohm-Messgerät / Deutsch

Elektrische Spezifikation:

(23°C±5°C, 80% RH oder niedriger)
Genauigkeit: ±(0.3% Ablesung + 4 Ziffer)
Ausmaß Genauigkeit
200 mΩ
2Ω
±(0.3%+ 4 Ziffern)
20Ω
200Ω
2kΩ
20kΩ
Messung anhand der beiden 4 Kabel-Clips mit
Oberflächenverkleidung:
Um eine größ ere Messgenauigkeit dieses digitalen Ohmmeters und einen genauen,
grossen Impedanzmessbereich des Geräts zu gewährleisten, sowie einen
unsachgemässenm Einfluss auf die Messungen zu vermeiden, insbesondere
den Einfluss der Impedanz auf die Proben, sollen folgende Verfahren beachtet
werden.
1. Bitte beachten Sie die obige Tabelle. Teststrom wird gemäß der individuellen
Ausweitung der Testung eingeleitet (vom HI-Ende bis zum LO-Ende).
2. Der spezifische Strom fließ t durch jeglichen unbekannten Widerstand des
Empfängers.
3. Die Spannung VX kann an den RX1- und RX2-Endpunkten gemessen werden,
VX = RX x IS daher RX = VX / IS
4. Der unbekannte Widerstandswert kann auf dem LCD-Display angegeben und
vom VX-Spannungswert gemessen werden.
5. Impedanz zwischen den Endpunkten RX1 und RX2 berechnen, um genaue
Impedanz ohne Widerstandswert zu messen.
DE-4
Auflösung
0.1mΩ
1mΩ
10mΩ
0.1Ω
1Ω
10Ω

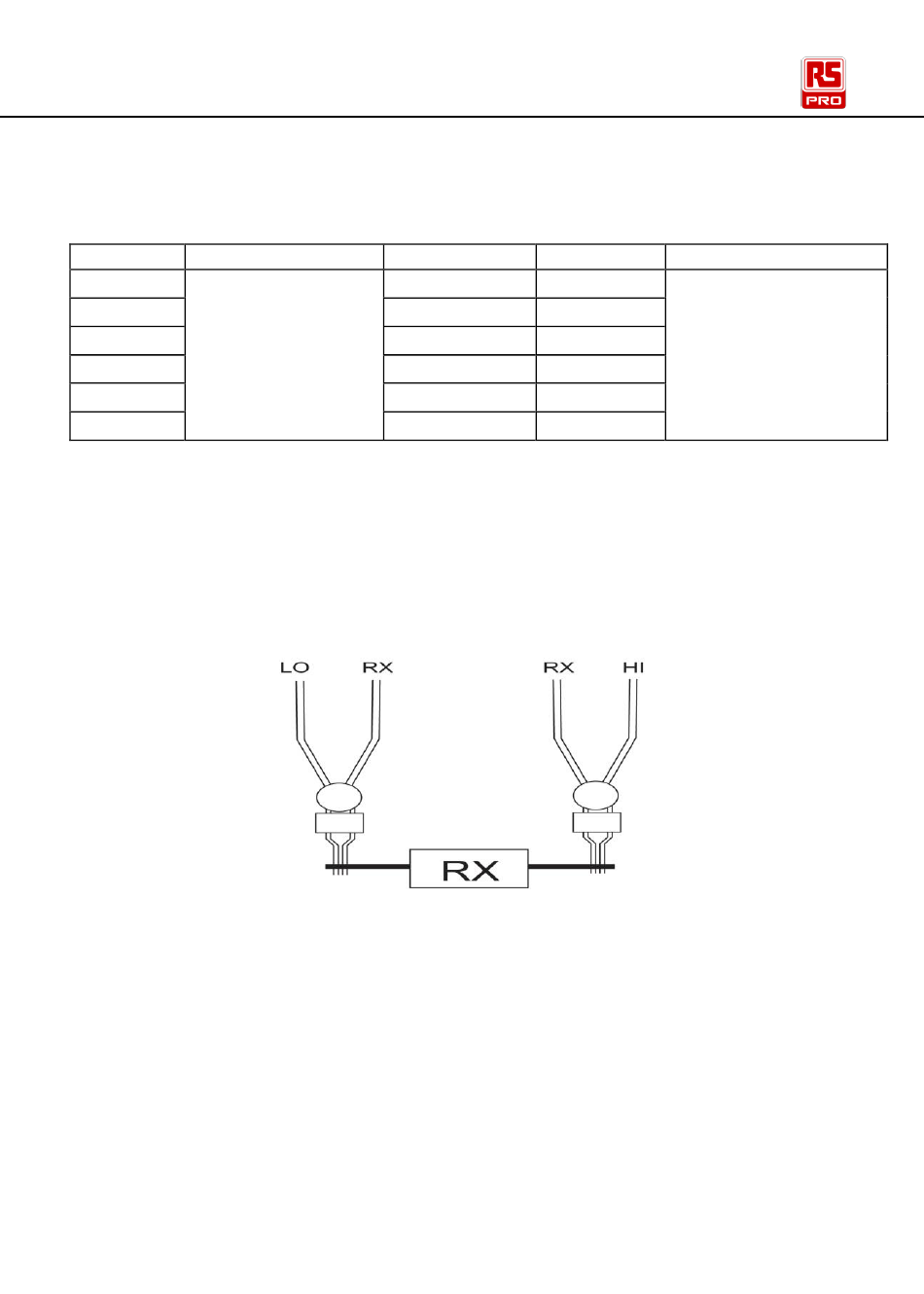

Abbildung(2)
Teststrom Offene Spannung
100mA
10mA
10mA
Ca. 4.8VDC
1mA
1mA
100uA
2016-9-10 / V001
