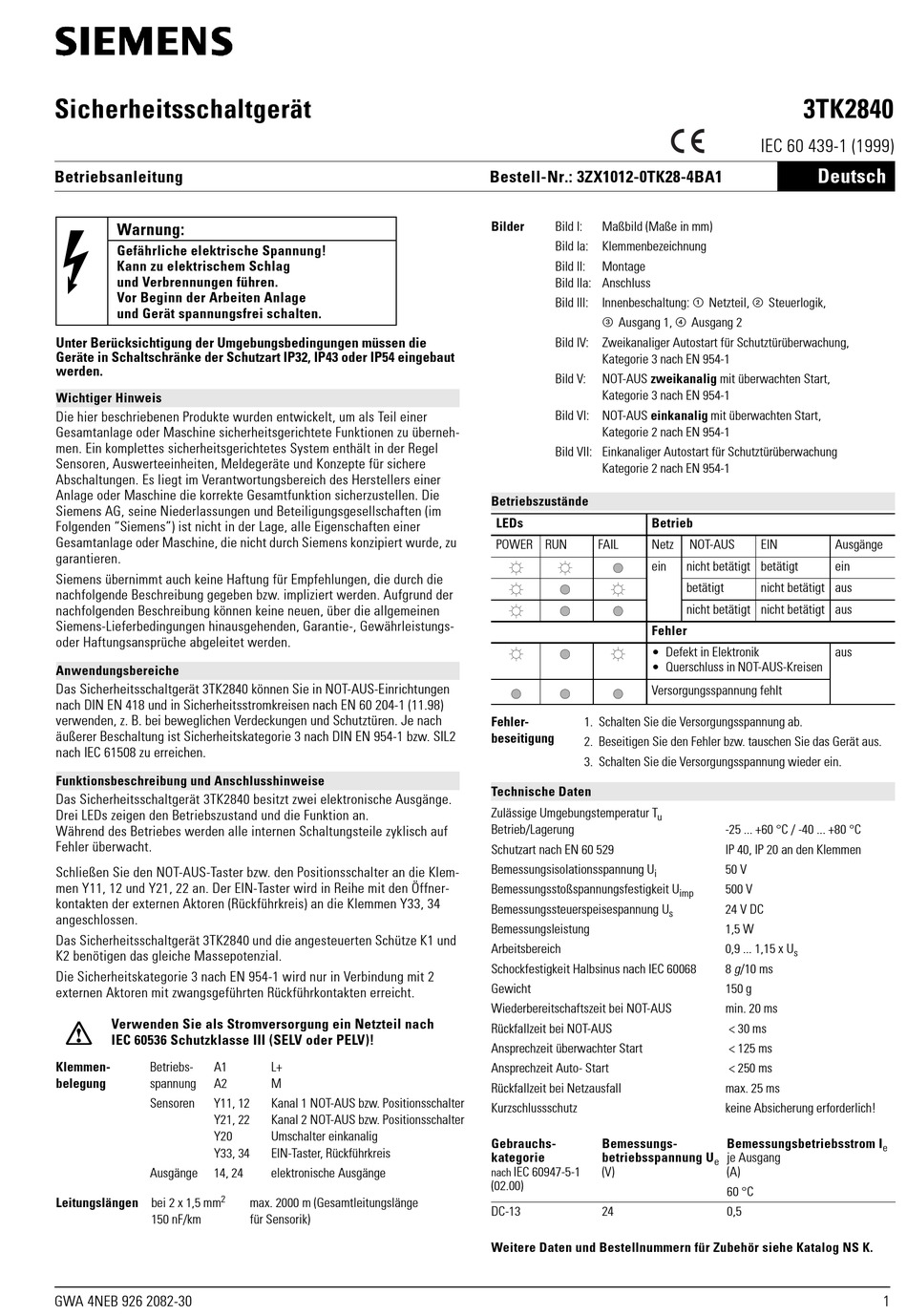

Sicherheitsschaltgerät
Betriebsanleitung
Warnung:
Gefährliche elektrische Spannung!
Kann zu elektrischem Schlag
und Verbrennungen führen.
Vor Beginn der Arbeiten Anlage
und Gerät spannungsfrei schalten.
Unter Berücksichtigung der Umgebungsbedingungen müssen die
Geräte in Schaltschränke der Schutzart IP32, IP43 oder IP54 eingebaut
werden.
Wichtiger Hinweis
Die hier beschriebenen Produkte wurden entwickelt, um als Teil einer
Gesamtanlage oder Maschine sicherheitsgerichtete Funktionen zu überneh-
men. Ein komplettes sicherheitsgerichtetes System enthält in der Regel
Sensoren, Auswerteeinheiten, Meldegeräte und Konzepte für sichere
Abschaltungen. Es liegt im Verantwortungsbereich des Herstellers einer
Anlage oder Maschine die korrekte Gesamtfunktion sicherzustellen. Die
Siemens AG, seine Niederlassungen und Beteiligungsgesellschaften (im
Folgenden "Siemens") ist nicht in der Lage, alle Eigenschaften einer
Gesamtanlage oder Maschine, die nicht durch Siemens konzipiert wurde, zu
garantieren.
Siemens übernimmt auch keine Haftung für Empfehlungen, die durch die
nachfolgende Beschreibung gegeben bzw. impliziert werden. Aufgrund der
nachfolgenden Beschreibung können keine neuen, über die allgemeinen
Siemens-Lieferbedingungen hinausgehenden, Garantie-, Gewährleistungs-
oder Haftungsansprüche abgeleitet werden.
Anwendungsbereiche
Das Sicherheitsschaltgerät 3TK2840 können Sie in NOT-AUS-Einrichtungen
nach DIN EN 418 und in Sicherheitsstromkreisen nach EN 60 204-1 (11.98)
verwenden, z. B. bei beweglichen Verdeckungen und Schutztüren. Je nach
äußerer Beschaltung ist Sicherheitskategorie 3 nach DIN EN 954-1 bzw. SIL2
nach IEC 61508 zu erreichen.
Funktionsbeschreibung und Anschlusshinweise
Das Sicherheitsschaltgerät 3TK2840 besitzt zwei elektronische Ausgänge.
Drei LEDs zeigen den Betriebszustand und die Funktion an.
Während des Betriebes werden alle internen Schaltungsteile zyklisch auf
Fehler überwacht.
Schließen Sie den NOT-AUS-Taster bzw. den Positionsschalter an die Klem-
men Y11, 12 und Y21, 22 an. Der EIN-Taster wird in Reihe mit den Öffner-
kontakten der externen Aktoren (Rückführkreis) an die Klemmen Y33, 34
angeschlossen.
Das Sicherheitsschaltgerät 3TK2840 und die angesteuerten Schütze K1 und
K2 benötigen das gleiche Massepotenzial.
Die Sicherheitskategorie 3 nach EN 954-1 wird nur in Verbindung mit 2
externen Aktoren mit zwangsgeführten Rückführkontakten erreicht.
Verwenden Sie als Stromversorgung ein Netzteil nach
IEC 60536 Schutzklasse III (SELV oder PELV)!
Klemmen-
Betriebs-
A1
belegung
spannung
A2
Sensoren
Y11, 12
Y21, 22
Y20
Y33, 34
Ausgänge
14, 24
2
Leitungslängen bei 2 x 1,5 mm
150 nF/km
GWA 4NEB 926 2082-30
L+
M
Kanal 1 NOT-AUS bzw. Positionsschalter
Kanal 2 NOT-AUS bzw. Positionsschalter
Umschalter einkanalig
EIN-Taster, Rückführkreis
elektronische Ausgänge
max. 2000 m (Gesamtleitungslänge
für Sensorik)
Bestell-Nr.: 3ZX1012-0TK28-4BA1
Bilder
Bild I:
Maßbild (Maße in mm)
Bild Ia:
Klemmenbezeichnung
Bild II:
Montage
Bild IIa: Anschluss
Bild III:
Innenbeschaltung: ¿ Netzteil, À Steuerlogik,
Á Ausgang 1, Â Ausgang 2
Bild IV: Zweikanaliger Autostart für Schutztürüberwachung,
Kategorie 3 nach EN 954-1
Bild V:
NOT-AUS zweikanalig mit überwachten Start,
Kategorie 3 nach EN 954-1
Bild VI: NOT-AUS einkanalig mit überwachten Start,
Kategorie 2 nach EN 954-1
Bild VII: Einkanaliger Autostart für Schutztürüberwachung
Kategorie 2 nach EN 954-1
Betriebszustände
LEDs
Betrieb
POWER RUN
FAIL
Netz
ein
Fehler
• Defekt in Elektronik
• Querschluss in NOT-AUS-Kreisen
Versorgungsspannung fehlt
Fehler-
1. Schalten Sie die Versorgungsspannung ab.
beseitigung
2. Beseitigen Sie den Fehler bzw. tauschen Sie das Gerät aus.
3. Schalten Sie die Versorgungsspannung wieder ein.
Technische Daten
Zulässige Umgebungstemperatur T
u
Betrieb/Lagerung
Schutzart nach EN 60 529
Bemessungsisolationsspannung U
i
Bemessungsstoßspannungsfestigkeit U
Bemessungssteuerspeisespannung U
Bemessungsleistung
Arbeitsbereich
Schockfestigkeit Halbsinus nach IEC 60068
Gewicht
Wiederbereitschaftszeit bei NOT-AUS
Rückfallzeit bei NOT-AUS
Ansprechzeit überwachter Start
Ansprechzeit Auto- Start
Rückfallzeit bei Netzausfall
Kurzschlussschutz
Gebrauchs-
Bemessungs-
kategorie
betriebsspannung U
IEC 60947-5-1
(V)
nach
(02.00)
DC-13
24
Weitere Daten und Bestellnummern für Zubehör siehe Katalog NS K.
3TK2840
IEC 60 439-1 (1999)
Deutsch
NOT-AUS
EIN
Ausgänge
nicht betätigt betätigt
ein
betätigt
nicht betätigt aus
nicht betätigt nicht betätigt aus
aus
-25 ... +60 °C / -40 ... +80 °C
IP 40, IP 20 an den Klemmen
50 V
500 V
imp
24 V DC
s
1,5 W
0,9 ... 1,15 x U
s
8 g/10 ms
150 g
min. 20 ms
< 30 ms
< 125 ms
< 250 ms
max. 25 ms
keine Absicherung erforderlich!
Bemessungsbetriebsstrom I
je Ausgang
e
(A)
60 °C
0,5
e
1
