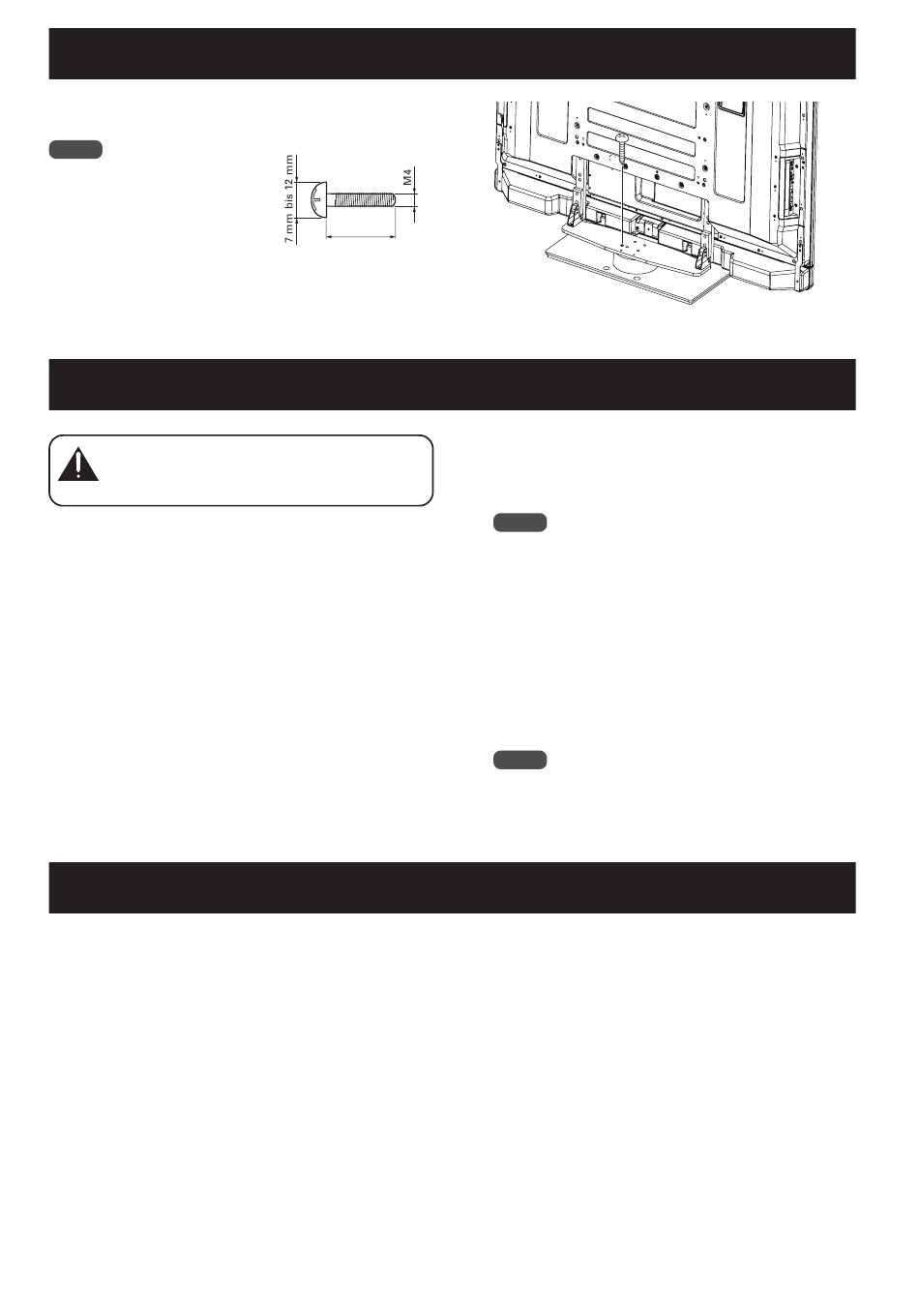

Fixierung der Drehung an der Vorderseite

Stabilisieren Sie die Anlage unter Verwendung von marktüblichen
Schrauben, wie es in der Abbildung unten dargestellt ist.
Hinweis
Verwenden Sie eine Schraube mit
einem Nenndurchmesser von M4 und
einer Länge von 20 mm bis 30 mm zur
Fixierung der Drehung an der
Vorderseite.
Demontieren des Plasmadisplays vom Ständer
Wenn Sie das Plasmadisplay vom Tischständer entfernen
wollen, dann befolgen Sie, um Unfälle zu verhüten, stets
die nachfolgend beschriebene Verfahrensweise.
Vorsicht!
1
Vergewissern Sie sich, dass die
Befestigungsschraube für die Neigung nach
vorn und nach hinten richtig festgezogen ist.
2
Schaffen Sie zunächst Platz auf einem flachen
Untergrund, auf den Sie das Plasmadisplay
legen können, und legen Sie dann ein Tuch
oder eine Decke aus, um das Plasmadisplay vor
Kratzern und anderen Beschädigungen zu
schützen.
3
Entfernen Sie die Lautsprecher. (PDP-507XD/
PDP-507XA)

Technische Daten

Außenabmessungen: 577 mm (B) x 305 mm (H) x 380 mm (T) (bei Verwendung der Stützsäulen S)
Gewicht: 10,7 kg
• Die oben aufgeführten technischen Daten und das Äußere können aus Gründen der Verbesserung des Produkts ohne vorherige
Ankündigung verändert werden.
42
Ge
20 mm bis 30 mm
4
5
6
Entfernen Sie in Anlehnung an die Schritte 2 und
3 unter „Montieren des Plasmadisplays" (Seite
37) die Installationsschrauben (4 Schrauben).
Hinweis
Entfernen Sie nicht die silberfarbenen Schrauben (M8 x 16 mm,
silberfarben) durch den Arbeitsschritt 2 auf Seite 36, denn dann
könnte es passieren, dass die Stützsäulen aus ihren Positionen
herausgleiten und dass die Einheit umfällt.
Halten Sie das Plasmadisplay an seinen
Handgriffen und von unten her und heben Sie
es vertikal an.
Legen Sie das Plasmadisplay langsam mit der
Schirmfläche nach unten auf das in Schritt 2
ausgelegte Tuch oder die ausgelegte Decke.
Hinweis
Vergewissern Sie sich, wenn Sie das Plasmadisplay wieder am
Ständer montieren, dass die linke/rechte Stützsäule im
gleichen Winkel befestigt werden.
