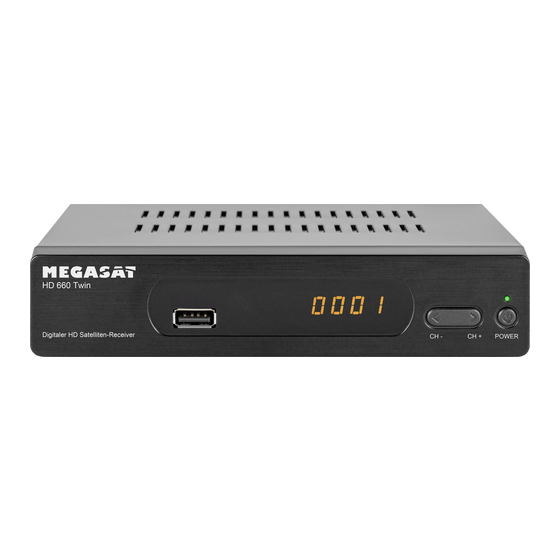

Megasat HD 660 Twin Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Megasat HD 660 Twin
Inhaltszusammenfassung für Megasat HD 660 Twin
- Seite 1 HD 660 Twin Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ......................03 1. Allgemeines 1.1 Allgemeine Merkmale ....................04 1.2 Lieferumfang ........................04 2. Bezeichnungen und Tastenbelegung 2.1 Vorderseite ........................05 2.2 Rückseite ........................... 05 2.3 Fernbedienung ......................06 3. Anschließen des Receivers ..................07 4. Hauptmenü 4.1 Programmliste ....................... 08 4.2 Installation ........................ -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes. Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch. Netzanschluss: Vor der Inbetriebnahme überprüfen Sie bitte die richtige Betriebsspannung Ihres Stromanschlusses. Die Betriebsspannung des Gerätes beträgt AC 100~240 V, 50/60Hz, DC 12 V, 1.5A. Überlastung: Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel oder den Adapter. -
Seite 4: Allgemeines
• Mehrsprachiges Menü • Multi-Kanal-Sortierung • 2x USB 2.0-Anschluss (für Aufnahme und Medienwiedergabe) • Analoger Audio/Video-Ausgang (3,5 mm Klinke) • 12/230 Volt Netzteil 1.2 Lieferumfang • Megasat HD 660 Twin • Fernbedienung • Batterien • Mini-AV-Adapter • 230/12 Volt Netzteil • Bedienungsanleitung... -
Seite 5: Bezeichnungen Und Tastenbelegung
2. Bezeichnungen und Tastenbelegung 2.1 Vorderseite Standby-Taste USB-Anschluss Display Kanal hoch / runter 2.2 Rückseite LNB-Eingang 1 USB-Anschluss Audio/Video-Ausgang Stromversorgung LNB-Eingang 2 HDMI-Anschluss LAN-Anschluss DEUTSCH... -
Seite 6: Fernbedienung
2. Bezeichnungen und Tastenbelegung 2.3 Fernbedienung Bereich 1 POWER Ein-/Ausschalten des Gerätes (Standby) MUTE Stummschalten des Tones ROT Funktionstaste GRÜN Funktionstaste GELB Funktionstaste BLAU Funktionstaste / Timerliste tt / u u Vorwärts / Rückwärts spulen tt / u u Kapitel vor / Kapitel zurück REC Startet eine Aufnahme Start / Pause Stopp... -
Seite 7: Anschließen Des Receivers
3. Anschließen des Receivers 1. Verbinden Sie das Koaxialkabel mit dem LNB. (Sie können ein LNB direkt an LNB IN anschließen, oder mehrere LNBs über einen DiSEqC-Schalter bzw. Multischalter. 2. Verbinden Sie das HDMl-Kabel mit Ihrem Fernseher. 3. Achten Sie darauf, dass an Ihrem Fernseher der entsprechende Eingangskanal ausgewählt ist (z.B. -
Seite 8: Hauptmenü
4. Hauptmenü Schalten Sie den Receiver ein. Bei der Erstinbe- triebnahme können Sie die gewünschte Spra- che und die Zeitzone auswählen. Drücken Sie EXIT um die Erstinstallation abzuschließen und die programmierte Senderliste zu laden. Drü- cken Sie nun die MENU-Taste um in das Haupt- menü... - Seite 9 4. Hauptmenü Sie den Vorgang, bis alle gewünschten Sender einer Favoritengruppe zugewiesen wurden. Mit EXIT gelangen Sie wieder zurück in die TV-Programmliste. SPERREN (Rote Taste) Drücken Sie die ROTE Taste um den Sperren-Modus zu aktivieren. Wählen Sie nun einen Sender aus den Sie sperren möchten und bestätigen Sie mit OK.
- Seite 10 4. Hauptmenü 3. Timerliste Hier können Sie einen oder mehrere Timer einstellen, um zu einer bestimmen Zeit das von Ihnen gewählte Programm aufzurufen oder aufzunehmen. Der Receiver schaltet zur gewählten Zeit automatisch auf diesen Kanal oder nimmt diesen auf das externe USB-Speichermedium auf.
-
Seite 11: Installation
4. Hauptmenü 4. Alles löschen Wählen Sie diesen Punkt um alle Programme zu löschen. Zuvor werden Sie nach dem Passwort gefragt. Das Passwort lautet im Auslieferungszustand: 0000. Das Passwort können Sie im Menü unter „System“ „Kindersicherung“ ändern. Achtung: Wenn Sie alle Programme löschen, kann dieser Vorgang nicht rückgängig gemacht werden! 4.2 Installation Im Menüpunkt Installation stehen folgende... -
Seite 12: Satellit Hinzufügen
4. Hauptmenü 1. Satellit In diesem Menü werden alle verfügbaren Satelliten aufgelistet. Wählen Sie mit den pq Tasten einen oder mehere Satelliten aus, die Sie mit dem Receiver empfangen wollen und be- stätigen Sie diese mit OK. Die Auswahl wird mit einem Hacken-Symbol markiert. -
Seite 13: Programmsuche
4. Hauptmenü Programmsuche Mit der BLAUEN Taste können Sie einen Satelli- ten nach Programmen absuchen. Hier können Sie wählen zwischen Einzelsatellitensuche und Multisatellitensuche. Die Multisatellitensuche kann nur ausgewählt werden, wenn zuvor min- destes zwei Satelliten ausgewählt wurden. Einzelsatellitensuche Satellit: Wählen Sie den gewünschten Satelliten aus (z. B. Astra 19,2° Ost). Nur freie Sender: Wählen Sie, ob nur frei empfangbare oder alle Sender (inkl. - Seite 14 4. Hauptmenü Um diverse Einstellungen Ihrer Satelliten-Anlage vorzunehmen, wählen Sie den gewünschten Satelli- ten aus und drücken anschließend die u Taste um in das rechte Einstellfenster zu gelangen. Hier können Sie den LNB-Typ entsprechend Ihrer Satellitenanlage einstellen. Die Standard-Einstel- lung (Universal 9750-10600) ist in den meisten Fällen zutreffend. Sollten Sie Unicable als LNB-Typ auswählen, befolgen Sie bitte folgende Einstellungen: Unicable (EN 50494 und EN 50607): Unter dem Menüpunkt LNB-Typ können Sie die Einstellungen für Einkabelsysteme (Unicable und Uni-...
-
Seite 15: Motoreinstellung
4. Hauptmenü LNB-Spannung (Polarisation) Die Polarisation schaltet bei Universal-LNBs zwischen der vertikalen und horizontalen Ebene um. Die Standard-Einstellung (Auto) ist in den meisten Fällen zutreffend. Motoreinstellung Wenn Sie Ihren Satellitenspiegel mit einem Motor betreiben, wählen Sie mit den t u Tasten zwi- schen USALS, DiSEqC 1.2 oder „Keiner“. - Seite 16 4. Hauptmenü 2. Information Hier werden Informationen über den Soft- und Hardwarestand des Receivers angezeigt. 3. Werkseinstellung Mit dieser Funktion wird der Receiver in den Auslieferungszustand gesetzt. Es erfolgt zunächst eine Passwortabfrage um in das Untermenü zu gelangen. Das Standardpassworat lautet „0000“. Anschließend werden Sie gefragt, ob Sie wirklich alle Einstellungen löschen möchten.
-
Seite 17: System
4. Hauptmenü 4.3 System Im Menüpunkt Installation stehen folgende Untermenüs zur Verfügung: 1. Sprache 2. AV-Einstellungen 3. Zeiteinstellungen 4. Jugendschutz 5. OSD-Einstellungen 6. Sleeptimer 7. Favoritenliste 1. Sprache Stellen Sie hier die Hauptsprache des Menüs ein. Des Weiteren kann die Sprache des ersten und zweiten Audiokanals sowie die Untertitelsprache und der Teletext eingestellt werden. - Seite 18 4. Hauptmenü 4. Jugendschutz Hier können Sie bei verschiedenen Menüpunkten oder Sendern ein Passwort vergeben, um Kinder daran zu hindern, die Einstellungen zu ändern, oder nicht gewünschte Programme zu sehen. Das Standardpasswort lautet „0000“ und kann hier beliebig geändert werden. 5.
-
Seite 19: Netzwerk
4. Hauptmenü 4.4 Netzwerk Im Menüpunkt Netzwerk stehen folgende Un- termenüs zur Verfügung: 1. Netzwerk-Einstellungen 2. Internetanwendungen Hinweis: Der Menüpunkt Netzwerk beinhaltet optionale Funktionen die eine Inter- netverbindung voraussetzen. 1. Netzwerk-Einstellungen WiFi Die Option „WiFi“ steht nur zur Verfügung, wenn ein geeigneter WiFi-USB-Stick eingesteckt wurde. Anschließend können Sie den Receiver mit Ihrem Internet-Router verbinden. -
Seite 20: Mediaplayer
4. Hauptmenü 4.5 Mediaplayer Im Menüpunkt Mediaplayer stehen folgende Untermenüs zur Verfügung: 1. Musik 2. Foto 3. Filme 4. Aufnahmen 5. HDD Information 6. PVR Einstellungen 7. Datenträger formatieren Hinweis: Der Menüpunkt Mediaplayer kann nur ausgewählt werden, wenn ein geeignetes USB-Medium eingesteckt und erkannt wurde. - Seite 21 4. Hauptmenü Titel sortieren: Sie können alle Titel der Wiedergabeliste sortieren, indem Sie die „ROTE“ Taste drücken. Wählen Sie zwi- schen „Name A-Z“, „Name Z-A“ oder die urprüngliche Sortierung wiederherstellen (Werkseinstellung). Playlist erstellen: Wählen Sie einen Titel aus der Wiedergabe mit den pq Tasten aus. Drücken Sie die „FAV“ Taste auf der Fernbedienung, um den Titel als Favorit zu markieren.
- Seite 22 4. Hauptmenü 3. Filme Auf der linken Bildschirmseite sehen Sie den Inhalt Ihres USB Speichermediums. Navigieren Sie mit den pq Tasten um einen Ordner auszuwählen, in dem Sie Videos abgespeichert haben. Drücken Sie anschließend die OK-Taste um in den Ordner zu gelangen.
- Seite 23 4. Hauptmenü 5. HDD Information Hier sehen Sie alle wichtigen Informationen über das eingesteckte USB-Medium. 6. PVR Einstellungen In diesem Menü können Sie Timershift aktivieren oder deaktivieren. Ist Timeshift aktiviert (Ein), wird permanent im Hintergrund auf das USB-Medium aufgenommen. So können Sie eine laufende Sen- dung pausieren und zu einem späteres Zeitpunkt wieder starten.
-
Seite 24: Aufnahmemöglichkeiten
5. Aufnahmemöglichkeiten Es gibt verschiedene Möglichkeiten eine Aufnahme zu starten bzw. zu programmieren. 5.1 Direktaufnahme Drücken Sie während der laufenden Sendung die REC-Taste auf der Fernbedienung. Anschlie- ßend erscheint am unteren Bildschirmrand ein Hinweis, dass die Aufnahme gestartet hat. Um die Aufnahme zu stoppen, drücken Sie die STOPP-Taste auf der Fernbedienung. -
Seite 25: Zusätzliche Information
6. Zusätzliche Informationen 6.1 Fehlerbehebung Bei Problemen mit dem Receiver, überprüfen Sie folgende Situationen, um die Fehlerquelle zu ermitteln. Problem Mögliche Ursachen Was müssen Sie tun? Die LED-Leuchte Netzkabel ist nicht angeschlossen Überprüfen Sie, ob das Netzkabel leuchtet nicht oder nicht richtig eingesteckt. richtig angeschlossen ist. -
Seite 26: Technische Daten
6. Zusätzliche Informationen 6.2 Technische Daten Ausstattung ƒ DVB-S/-S2-Empfang (MPEG-2/4 / H.264 / H.265 - HEVC) ƒ Empfang aller freien HD-Programme ƒ Prozessor: Montage M88CS8051T00D ƒ Flash-Speicher: 8 MB ƒ Arbeitsspeicher: 128 MB DDR 2 ƒ Eingangs-Frequenz: 950~2150 MHz ƒ Eingangs-Signalpegel: -80 ~ -25 dBM ƒ... -
Seite 27: Konformitätsinformation
Konformitätsinformation Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 2014/30/EU (EMV), 2014/35/EU (LVD) und 2014/53/EU (RED) befindet: Megasat HD 660 Twin (Artikel-Nr. 0201138) Die Konformitätserklärung zu diesem Produkt liegt der Firma vor: Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer... - Seite 28 Version: 1.0 (Dezember 2019) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
- Seite 29 HD 660 Twin user manual...
