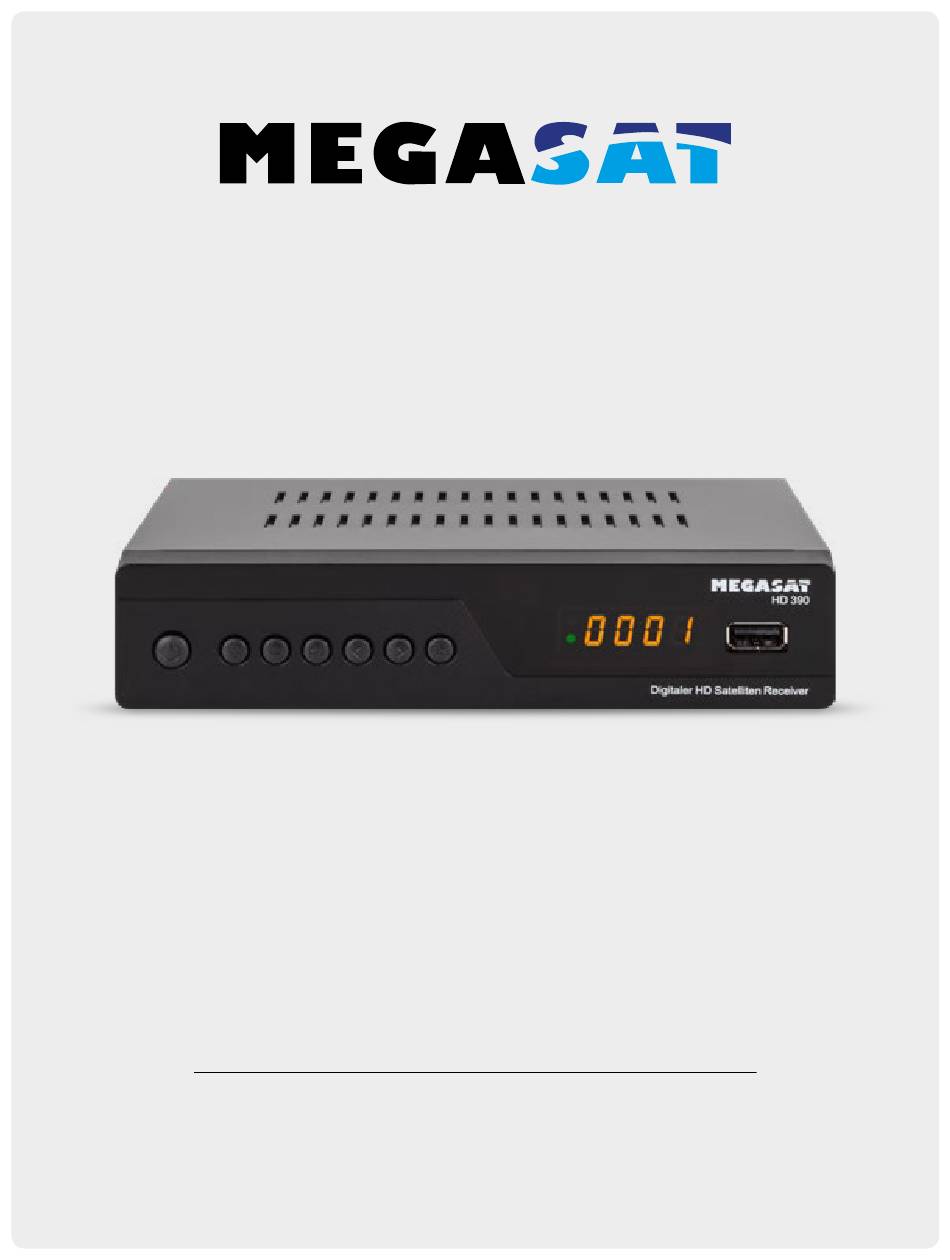

- Seite 1 HD 390 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ......................03 1. Allgemeines 1.1 Allgemeine Merkmale ....................04 1.2 Lieferumfang ........................04 2. Bezeichnungen und Tastenbelegung 2.1 Vorderseite ........................05 2.2 Rückseite ........................... 05 2.3 Fernbedienung ......................06 3. Anschließen des Receivers 3.1 Anschließen des Receivers ..................07 4. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes. Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch. Netzanschluss: Vor der Inbetriebnahme überprüfen Sie bitte die richtige Betriebsspannung Ihres Stromanschlusses. Die Betriebsspannung des Gerätes beträgt AC 100~240 V, 50/60Hz, DC 12 V, 1A. Überlastung: Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel oder den Adapter. -
Seite 4: Allgemeines
• Multi Channel Sortierung • USB 2.0 Anschluss (Medienwiedergabe) • Digitaler Audioausgang (Koaxial) • RS232 Schnittstelle • Scart AV Ausgang • 12/230 Volt Netzteil Anschluss 1.2 Lieferumfang • Megasat HD 390 • Fernbedienung • Batterien • Netzteil • Bedienungsanleitung DEUTSCH... -
Seite 5: Bezeichnungen Und Tastenbelegung
2. Bezeichnungen und Tastenbelegung 2.1 Vorderseite Standby Taste Menü Taste OK Taste Navigationstasten / Navigationstasten / Display USB Anschluss Lautstärketasten Programmauswahltasten 2.2 Rückseite LNB Eingang HDMI Anschluss RS232 USB Anschluss S/PDIF Ausgang Scart Anschluss Stromversorgung DEUTSCH... -
Seite 6: Fernbedienung
2. Bezeichnungen und Tastenbelegung 2.3 Fernbedienung Bereich 1 POWER Ein-/Ausschalten des Gerätes (Standby) MUTE Stummschalten des Tones ROT Funktionstaste GRÜN Funktionstaste GELB Funktionstaste BLAU Funktionstaste / Timerliste tt / u u Vorwärts / Rückwärts spulen tt / u u Kapitel vor / Kapitel zurück Start / Pause Stopp REPEAT / SAT Wiederholungsmodus in der Medienwiedergabe /... -
Seite 7: Anschließen Des Receivers
3. Anschließen des Receivers 3.1 Anschließen des Receivers 1. Verbinden Sie das Koaxialkabel mit dem LNB. (Sie können ein LNB direkt an LNB IN anschließen, oder mehrere LNBs über einem DiSEqC Schalter oder Multischalter. 2. Verbinden Sie das HDMI Kabel mit Ihrem Fernseher. 3. -
Seite 8: Hauptmenü
4. Hauptmenü Schalten Sie den Receiver ein. Bei der Erstinbetrieb- nahme können Sie die gewünschte Sprache und die Zeitzone auswählen. Drücken Sie EXIT um die Erstins- tallation abzuschließen und die programmierte Sen- derliste zu laden. Drücken Sie nun die MENU Taste um in das Menü... - Seite 9 4. Hauptmenü bol. Wiederholen Sie den Vorgang, bis alle gewünschten Sender einer Favoritengruppe zugewiesen wurden. Mit EXIT gelangen Sie wieder zurück in die TV-Programmliste. SPERREN (Rote Taste) Drücken Sie die rote Taste um den Sperren-Modus zu aktivieren. Wählen Sie nun einen Sender aus den Sie sperren möchten und bestätigen Sie mit OK.
- Seite 10 4. Hauptmenü 3. Timer-Einstellung Hier können Sie einen oder mehrere Timer einstellen, um zu einer bestimmen Zeit das von Ihnen gewählte Programm aufzurufen. Der Receiver schaltet zur gewählten Zeit au- tomatisch auf diesen Kanal. Wählen Sie den ersten Timerplatz aus und be- stätigen Sie mit OK.
-
Seite 11: Installation
4. Hauptmenü 4. Alles löschen Wählen Sie diesen Punkt um alle Programme zu löschen. Zuvor werden Sie nach dem Passwort gefragt. Das Passwort lautet im Auslieferungszustand: 0000. Das Passwort können Sie im Menü unter „System“ „Kindersicherung“ ändern. Achtung: Wenn Sie alle Programme löschen, kann dieser Vorgang nicht rückgängig gemacht werden! 4.2 Installation Im Menü-Punkt Installation stehen folgende... -
Seite 12: Satellit Hinzufügen
4. Hauptmenü 1. Satellitenliste In diesem Menü werden alle verfügbaren Satel- liten aufgelistet. Wählen Sie mit den pq Tasten einen oder mehere Satelliten aus, die Sie mit dem Receiver empfangen wollen und bestäti- gen Sie diese mit OK. Die Auswahl wird mit ei- nem Hacken-Symbol markiert. -
Seite 13: Programmsuche
4. Hauptmenü Programmsuche Mit der blauen Taste können Sie einen Satelli- ten nach Programmen absuchen. Hier können Sie wählen zwischen Einzelsatellitensuche und Multisatellitensuche. Die Multisatellitensuche kann nur ausgewählt werden, wenn zuvor min- destes zwei Satelliten ausgewählt wurden. Einzelsatellitensuche Satellit: Wählen Sie den gewünschten Satelliten aus (z.B. Astra 19,2° Ost). Nur Freie: Wählen Sie, ob nur frei empfangbare oder alle Sender (inkl. - Seite 14 4. Hauptmenü Um diverse Einstellungen entsprechend Ihrer Satelliten-Anlage vorzunehmen, wählen Sie den ge- wünschten Satelliten aus und drücken anschließend die u Taste um in das rechte Einstellfenster zu gelangen. Hier können Sie den LNB Typ entsprechend Ihrer Satellitenanlage einstellen. Die Standard Einstel- lung (Universal 9750-10600) ist in den meisten Fällen zutreffend.
-
Seite 15: Motoreinstellung
4. Hauptmenü DiSEqC 1.0 / DiSEqC 1.1 Wird die Antenne mit einem DiSEqC Schalter betrieben, wird hier der DiSEqC Eingang der ausge- wählten Satelliten konfiguriert. 22KHz Die 22KHz Schaltung schaltet bei Universal LNBs zwischen dem LOW und HIGH Band um. Die Stan- dard Einstellung (Auto) ist in den meisten Fällen zutreffend. - Seite 16 4. Hauptmenü 2. Information Hier werden Informationen über den Soft- und Hardwarestand des Receivers angezeigt. 3. Werkseinstellung Mit dieser Funktion wird der Receiver in den Auslieferungszustand gesetzt. Es erfolgt zunächst eine Passwortabfrage um in das Untermenü zu gelangen. Das Standardpasswort lautet „0000“. Anschließend werden Sie gefragt, ob Sie wirklich alle Einstellungen löschen möchten.
-
Seite 17: System
4. Hauptmenü 4.3 System Im Menü-Punkt Installation stehen folgende Untermenüs zur Verfügung: 1. Sprache 2. Display Einstellungen 3. Lokale Zeiteinstellungen 4. Kindersicherung 5. OSD Einstellung 6. Favoritenliste 7. Sleep Timer 1. Sprache Stellen Sie hier die Hauptsprache des Menüs ein. Des Weiteren kann die Sprache des ersten und zweiten Audiokanals, sowie die Untertitelsprache und der Teletext eingestellt werden. - Seite 18 4. Hauptmenü 5. OSD Einstellung Mit den t u Tasten verändern Sie entsprechend jeden einzelnen Punkt nach Ihren Bedürfnissen. Es kann folgendes eingestellt werden: Untertitelanzeige: Ein oder Aus OSD Anzeigedauer: Menü Anzeigedauer (3-10 Sekunden) OSD Transparenz: Menü Transparenz 6. Favoritenliste Hier finden Sie eine Übersicht der Favoritenlisten die Sie in der Senderlisteneinstellung anlegen kön- nen.
-
Seite 19: Netzwerk
4. Hauptmenü 4.4 Netzwerk Im Menü-Punkt Netzwerk stehen folgende Un- termenüs zur Verfügung: 1. WiFi 2. Netzwerk Update Hinweis: Der Menüpunkt Netzwerk beinhaltet optionale Funktionen die eine Inter- netverbindung voraussetzen. 1. WiFi Die Option WiFi steht nur zur Verfügung, wenn ein geeigneter WiFi-USB-Stick eingesteckt wurde. Anschließend können Sie den Receiver mit Ihrem Internet-Router verbinden. -
Seite 20: Media Center
4. Hauptmenü 4.5 Media Center Im Menü-Punkt Media Center stehen folgende Untermenüs zur Verfügung: 1. Musik 2. Bilder 3. Videos 4. Storage Format 5. HDD Information Hinweis: Der Menüpunkt Media Center kann nur ausgewählt werden, wenn ein ge- eigneter USB Stick eingesteckt wurde. 1. - Seite 21 4. Hauptmenü Titel sortieren: Sie können alle Titel der Wiedergabeliste sortieren, indem Sie die „ROTE“ Taste drücken. Wählen Sie zwi- schen „Name A-Z“, Name „Z-A“ oder die urprüngliche sortierung wiederherstellen (Werkseinstellung). Playlist erstellen: Wählen Sie einen Titel aus der Wiedergabe mit den pq Tasten aus. Drücken Sie die „FAV“ Taste auf der Fernbedienung, um den Titel als Favorit zu markieren.
- Seite 22 4. Hauptmenü 3. Videos Auf der linken Bildschirmseite sehen Sie den Inhalt Ihres USB Speichermediums. Navigieren Sie mit den pq Tasten um einen Ordner auszuwählen, in dem Sie Videos abgespeichert haben. Drücken Sie anschließend die OK Taste um in den Ordner zu gelangen.
-
Seite 23: Zusätzliche Information
5. Zusätzliche Informationen 5.1 Fehlerbehebung Bei Problemen mit dem Receiver, überprüfen Sie folgende Situationen, um die Fehlerquelle zu ermitteln. Problem Mögliche Ursachen Was müssen Sie tun? Die LED Leuchte leuchtet nicht Netzkabel ist nicht angeschlos- Überprüfen Sie, ob das Netzka- sen oder nicht richtig einge- bel richtig angeschlossen ist. -
Seite 24: Technische Daten
5. Zusätzliche Informationen 5.2 Technische Daten Tuner & Demodulator Frequenzbereich 950 MHz bis 2150 MHz Eingangsstecker F-Stecker, IEC 169-24, weiblich Signal Level -25 bis -65 dBm HF-Impedanz 75 Ω¸unsymmetrisch ZF-Bandbreite 55 MHz / 8 Hz (per 5 Msps) LNB Spannung & Polarisation Vertikal : +13 V, 14 V +/-5 % Horizontal : +18 V, 19 V +/-5 %: max. -
Seite 25: Konformitätsinformation
Konformitätsinformation Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinie 2014/30/EU und 2014/35/EU sowie der Funkgeräterichtlinie 2014/53/EU befindet: Megasat HD 390 (Art-Nr. 0201125) Die Konformitätserklärung zu diesem Produkt liegt der Firma vor: Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer... - Seite 26 Version: 1.1 (Juli 2018) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
- Seite 27 HD 390 user manual...
