4

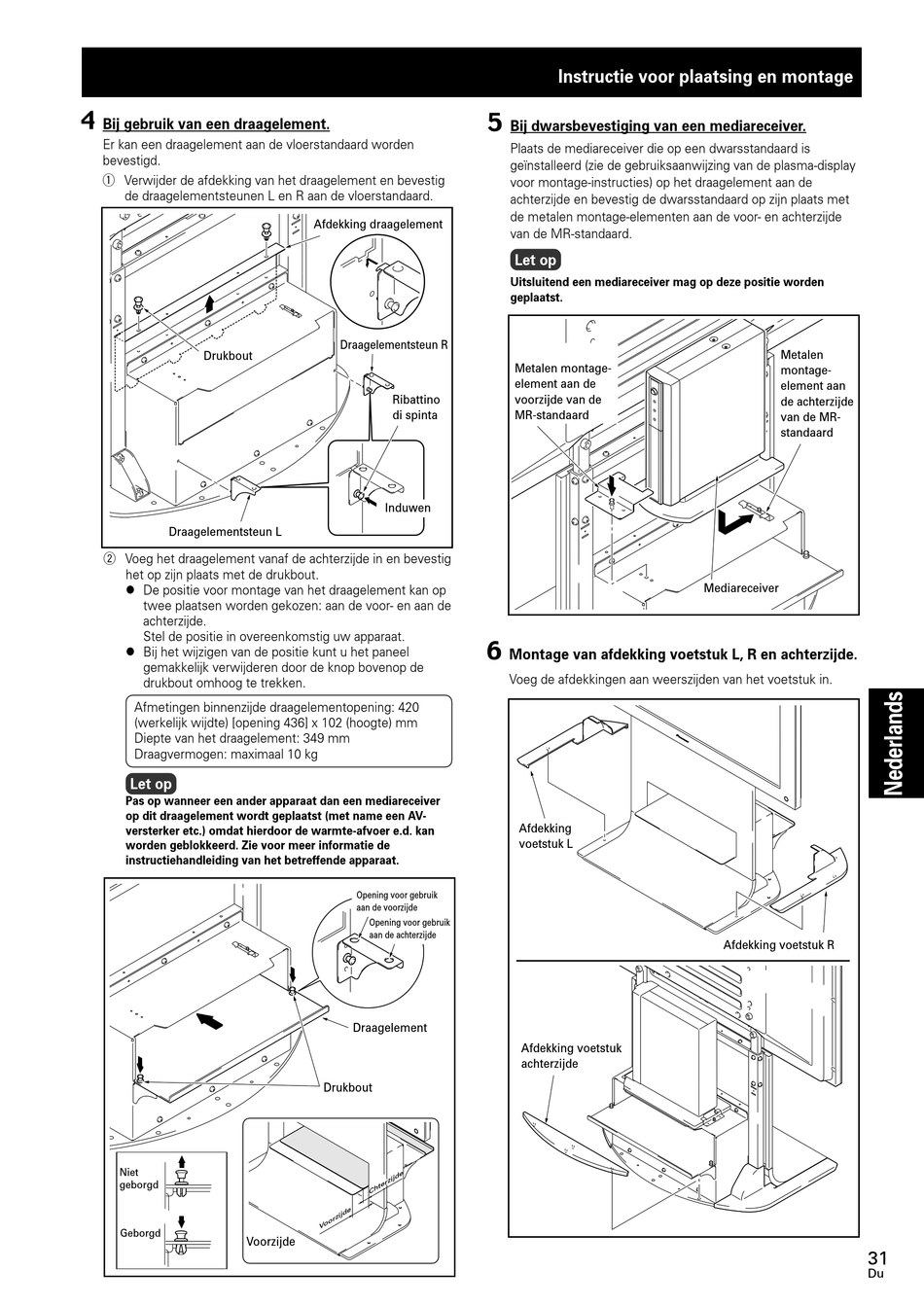

Bij gebruik van een draagelement.
Er kan een draagelement aan de vloerstandaard worden
bevestigd.
1 Verwijder de afdekking van het draagelement en bevestig
de draagelementsteunen L en R aan de vloerstandaard.
Drukbout
Draagelementsteun L
2 Voeg het draagelement vanaf de achterzijde in en bevestig
het op zijn plaats met de drukbout.
De positie voor montage van het draagelement kan op
twee plaatsen worden gekozen: aan de voor- en aan de
achterzijde.
Stel de positie in overeenkomstig uw apparaat.
Bij het wijzigen van de positie kunt u het paneel
gemakkelijk verwijderen door de knop bovenop de
drukbout omhoog te trekken.
Afmetingen binnenzijde draagelementopening: 420
(werkelijk wijdte) [opening 436] x 102 (hoogte) mm
Diepte van het draagelement: 349 mm
Draagvermogen: maximaal 10 kg
Let op
Pas op wanneer een ander apparaat dan een mediareceiver
op dit draagelement wordt geplaatst (met name een AV-
versterker etc.) omdat hierdoor de warmte-afvoer e.d. kan
worden geblokkeerd. Zie voor meer informatie de
instructiehandleiding van het betreffende apparaat.
Niet
geborgd
Geborgd
Voorzijde
Afdekking draagelement
Draagelementsteun R
Ribattino
di spinta
Induwen
6
Opening voor gebruik
aan de voorzijde
Opening voor gebruik
aan de achterzijde
Draagelement
Drukbout
e
j d
r z i
t e
C h
d e
z i j
o r
V o
Instructie voor plaatsing en montage
5
Bij dwarsbevestiging van een mediareceiver.
Plaats de mediareceiver die op een dwarsstandaard is
geïnstalleerd (zie de gebruiksaanwijzing van de plasma-display
voor montage-instructies) op het draagelement aan de
achterzijde en bevestig de dwarsstandaard op zijn plaats met
de metalen montage-elementen aan de voor- en achterzijde
van de MR-standaard.
Let op
Uitsluitend een mediareceiver mag op deze positie worden
geplaatst.
Metalen montage-
element aan de
voorzijde van de
MR-standaard
Montage van afdekking voetstuk L, R en achterzijde.
Voeg de afdekkingen aan weerszijden van het voetstuk in.
Afdekking
voetstuk L
Afdekking voetstuk
achterzijde
Metalen
montage-
element aan
de achterzijde
van de MR-
standaard
Mediareceiver
Afdekking voetstuk R
31
