SILENTRON 4013 DT BUS AA Bedienungsanleitung

RIVELATORE DI MOVIMENTO A DOPPIA TECNOLOGIA (PIR+MW Doppler) per centrali SIL-BUS
4013-EN-Xa20160802GM
Dichiarazione di conformità CE : l'apparecchiatura qui descritta funziona a 12V in corrente continua ed è componente accessorio di un sistema di allarme elettronico che fa capo alla
centrale 4000 Sil-Bus, quindi non utilizzabile senza tale apparecchio, pur essendo conforme alle seguenti norme:
1) Direttiva CE 2004/108 del 15 dicembre 2004, relative alla compatibilità elettromagnetica. Le Norme e/o specifiche tecniche applicate sono le seguenti: EN 50130-4 (1995-12) + A1
(1998-04) + A2 (2003-01) - EN 55024 (1998-09) +A1 (2001-10) + A2 (2003-01) - EN 301489-1 V1.8.1 (2008-04) - EN 301489-3 V. 1.4.1 (2002-08) - EN 301489-7 V1.3.1 (2005-11)
2) Direttiva CE 2006/95 del 12/12/2006: è applicata la Norma EN 60950-1 (2006-049)
3) Sistemi elettronici di allarme: Ente certificatore IMQ Sistemi di Sicurezza - Norma EN 50130-5; EN 50131-1; EN 50131-2-4; EN 50069-1; EN 60529; Grado di sicurezza certificato: 2;
Classe ambientale II.
Attenzione ! L'apparecchio qui descritto deve essere installato e messo in opera da tecnici specializzati, nel rispetto delle Norme vigenti e ponendo attenzione a non oscurare
parzialmente o totalmente il campo di visione dell'apparecchio.
Funzionamento: l'apparecchio è un rivelatore volumetrico di movimento che funziona con due diverse tecnologie: la parte p.i.r. rileva bersagli di temperatura differente rispetto allo
sfondo e la parte MW rileva l'effetto Doppler conseguente al movimento: le due rilevazioni contemporanee (AND) generano un allarme. Il volume protetto (vedere disegni) è regolabile
singolarmente per ognuno dei sistemi di rilevazione, così come i rispettivi tempi di reazione: una accurata regolazione di questi parametri nel contesto del locale protetto consente la
segnalazione di intrusione di persone ed animali a sangue caldo, discriminando altre possibili cause di allarme improprio. Tu tte le regolazioni dell'apparecchio avvengono direttamente
dal touch-screen della centrale successivamente all'installazione e possono anche essere effettuate in telegestione.
Posizionamento: l'apparecchio va installato su una superficie solida (muro, parete), non soggetta a vibrazioni, in modo tale da realizzare la massima copertura possibile dei locali,
pertanto ad una altezza compresa fra 2 e 2,5m. Sono da evitare le installazioni vicino a sorgenti di aria calda/fredda e/o altri apparecchi elettrici/elettronici. Durante la fase di
inserimento del rivelatore non vi devono essere oggetti/persone/animali in movimento nel volume protetto. Per l'installazione ad angolo è disponibile un supporto apposito cod.
80850.

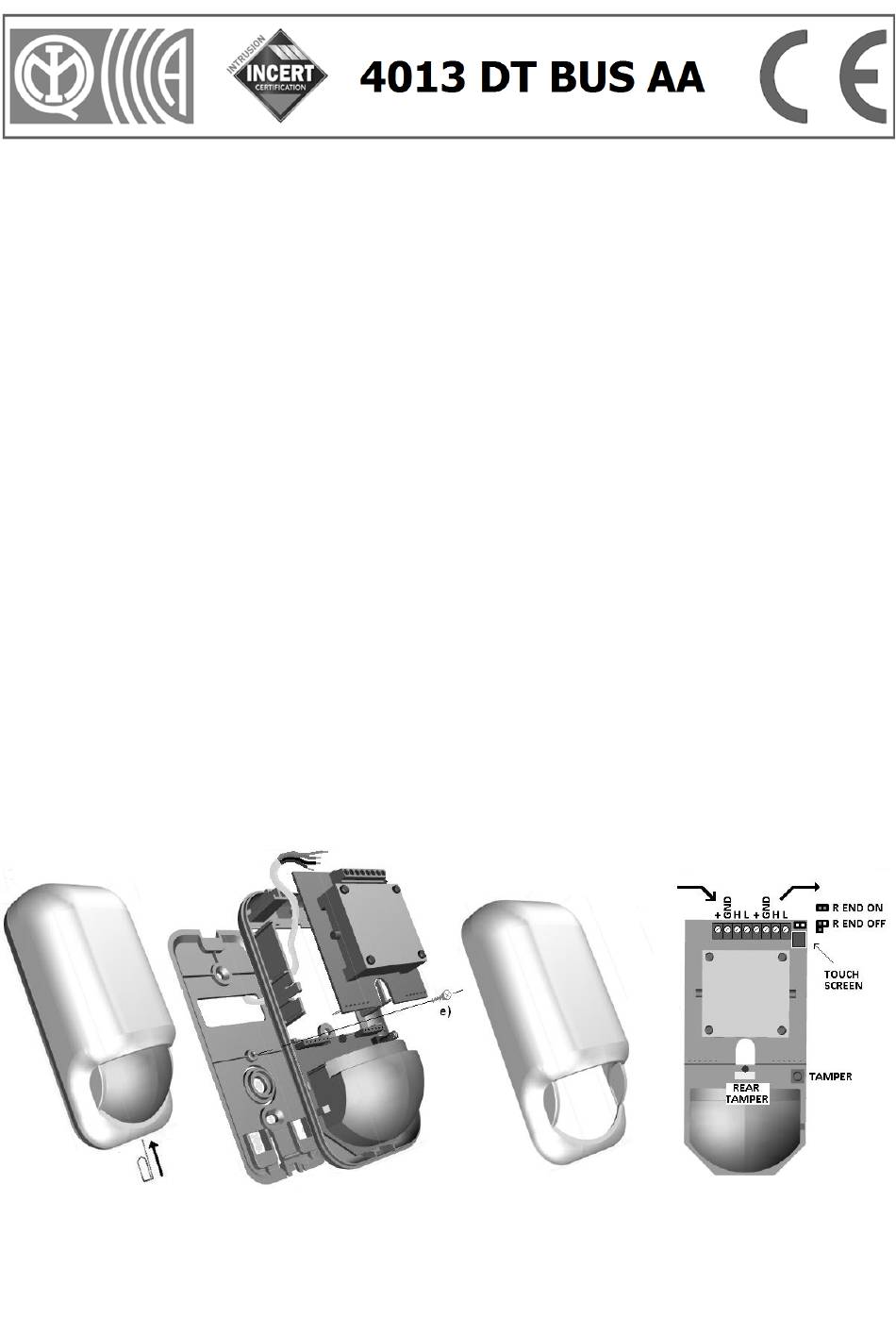

Istruzioni per l'installazione (vedere illustrazioni):
Per installare l'apparecchio occorre predisporre il cavo di collegamento in modo tale che fuoriesca dalla superficie di fissaggio nella zona ove è previsto il rivelatore, poiché l'accesso
del cavo è posteriore. Per informazioni in merito al cavo da utilizzare vedere le istruzioni della centrale Sil-Bus. Prima dell'installazione occorre effettuare la procedura di
programmazione del rivelatore nel contesto del sistema.
Programmazione del rivelatore nel sistema
a) Aprire l'apparecchio introducendo la punta di un fermaglio (d1,5mm) nel foro alla base e spingendo il gancio di blocco.
b) Collegare temporaneamente l'apparecchio al Touch-screen cod. 4020 e procedere alla sua integrazione automatica permanente: il rivelatore è subito pronto per essere installato.
Volendo è possibile procedere alla sua programmazione completa a banco, seguendo man mano le indicazioni che appaiono sul touch-screen (vedere Programmazione delle funzioni),
oppure rimandarla ad installazione effettuata: scegliere il sistema più comodo. Se si dispone delle informazioni di progetto dell'impianto è ovviamente più semplice programmare il
rivelatore a banco, limitando le operazioni in loco alle regolazioni di sensibilità.
c) Fissaggio della staffa del rivelatore (vedere figure) : l'apparecchio è dotato di staffa scorrevole, la quale deve essere estratta e fissata ove necessario, con o senza supporto ad
angolo, facendo fuoriuscire il cavo nella parte centrale, previa rottura della parte plastica centrale. Il magnete di protezione contro l'asportazione deve essere reso solidale con la
superficie di fissaggio in modo che il distacco del rivelatore completo di staffa lasci il magnete in posizione, provocando allarme manomissione.
d) Aprire il rivelatore (vedere punto a), asportarne il fondo mobile ed introdurre il rivelatore nella staffa, avendo cura di estrarre il cavo di collegamento attraverso il fondo aperto. Se
necessario è possibile estrarre delicatamente il circuito MW.
e) Fissare il rivelatore alla staffa con una vite adatta (ved figura), onde impedirne l'estrazione.
f) Effettuare i collegamenti elettrici secondo le indicazioni delle figure e selezionare la posizione della R di fine linea Bus.
g) richiudere il coperchio inserendolo dall'alto e premendo in basso fino ad udire un lieve scatto. L'apparecchio è pronto a funzionare: terminati tutti i collegamenti sulla linea Bus sarà
possibile dare alimentazione.
Nota: viterie e tasselli non sono forniti. Utilizzare pertanto viti e tasselli indicati in figura o similari adeguati allo scopo.
