• Grundsätzlich basieren die Beschreibungen in diesem Handbuch auf dem Produkt zum Zeitpunkt des Erstverkaufs. • Dieses Handbuch umfasst nicht die Handbücher für alle von Canon verkauften Produkte. Schlagen Sie im Handbuch nach, das zum Lieferumfang eines Produkts gehört, wenn Sie ein Produkt verwenden, das nicht in diesem Handbuch beschrieben ist.
In diesem Dokument verwendete Symbole Warnung Anweisungen, die bei Nichtbeachtung zu tödlichen oder anderen schweren Verletzungen durch unsachgemäße Handhabung des Geräts führen können. Daher müssen diese Anweisungen aus Sicherheitsgründen befolgt werden. Vorsicht Anweisungen, die bei Nichtbeachtung zu Verletzungen oder Sachschäden durch unsachgemäße Handhabung des Geräts führen können.
Ländern. • Photo Rag ist eine Marke von Hahnemühle FineArt GmbH. • Bluetooth ist eine Marke von Bluetooth SIG, Inc., USA, und Canon Inc. verfügt über eine Lizenz. Hinweis • Der offizielle Name für Windows Vista lautet Betriebssystem Microsoft Windows Vista.
Seite 14
1. Definitions. "License" shall mean the terms and conditions for use, reproduction, and distribution as defined by Sections 1 through 9 of this document. "Licensor" shall mean the copyright owner or entity authorized by the copyright owner that is granting the License.
Seite 15
their Contribution(s) with the Work to which such Contribution(s) was submitted. If You institute patent litigation against any entity (including a cross-claim or counterclaim in a lawsuit) alleging that the Work or a Contribution incorporated within the Work constitutes direct or contributory patent infringement, then any patent licenses granted to You under this License for that Work shall terminate as of the date such litigation is filed.
Seite 16
goodwill, work stoppage, computer failure or malfunction, or any and all other commercial damages or losses), even if such Contributor has been advised of the possibility of such damages. 9. Accepting Warranty or Additional Liability. While redistributing the Work or Derivative Works thereof, You may choose to offer, and charge a fee for, acceptance of support, warranty, indemnity, or other liability obligations and/or rights consistent with this License.
Geben Sie Schlüsselwörter in das Suchfenster ein, und klicken Sie auf (Suchen). Sie können nach Seiten in diesem Handbuch suchen, die diese Schlüsselwörter enthalten. Suchtipps Sie können nach Zielseiten suchen, indem Sie ein Schlüsselwort in das Suchfenster eingeben. Hinweis • Der angezeigte Bildschirm kann variieren. •...
Seite 18
Hinweis • Der angezeigte Bildschirm kann je nach Produkt variieren. • Nach Anwendungsfunktionen suchen Geben Sie den Namen der Anwendung sowie ein Schlüsselwort für die gesuchte Funktion ein Beispiel: Sie möchten mehr über das Drucken von Collagen über My Image Garden erfahren Geben Sie "My Image Garden Collage"...
Hinweise zu den Erklärungen zum Betrieb In diesem Handbuch werden die meisten Funktionen auf Grundlage der Fenster beschrieben, die bei Verwendung von OS X Mavericks v10.9 angezeigt werden.
Im Gerät verfügbare nützliche Funktionen Problemlos drahtlose Verbindungen herstellen im „Zugriffspunktmodus“ Fotos einfach über My Image Garden drucken Verfügbare Verbindungsmethoden für das Gerät Hinweis zum Webservice-Druck PIXMA Cloud Link verwenden Drucken mit Google Cloud Print Drucken von einem AirPrint-kompatiblen Gerät Drucken über Android Überprüfen von Druckerinformationen Einfaches Drucken von einem Smartphone oder Tablet-Gerät mit PIXMA...
Problemlos drahtlose Verbindungen herstellen im „Zugriffspunktmodus“ Der Drucker unterstützt den „Zugriffspunktmodus“, in dem Sie von einem Computer oder einem Smartphone aus eine drahtlose Verbindung zum Drucker herstellen können, selbst wenn in der Umgebung kein Zugriffspunkt oder drahtloser LAN-Router vorhanden ist. Sie können ganz einfach in den „Zugriffspunktmodus“...
Fotos einfach über My Image Garden drucken Bilder einfach organisieren Sie können die Namen von Personen und Ereignissen mit My Image Garden in Fotos speichern. Sie können Fotos einfach organisieren, da Sie diese nicht nur nach Ordner, sondern auch nach Datum, Ereignis und Person geordnet anzeigen können.
Seite 23
Fotos automatisch platzieren Durch die automatische Platzierung der ausgewählten Fotos je nach Thema werden ansprechende Objekte auf einfache Weise erstellt. Verschiedene weitere Funktionen My Image Garden bietet viele weitere nützliche Funktionen. Weitere Informationen hierzu erhalten Sie unter „Funktionen von My Image Garden“.
Verfügbare Verbindungsmethoden für das Gerät Die folgenden Verbindungsmethoden sind für das Gerät verfügbar. Drahtlose Verbindung Mit Zugriffspunkt Ohne Zugriffspunkt USB-Verbindung Drahtlose Verbindung Es gibt zwei Methoden, um den Drucker mit Ihrem Gerät (z. B. ein Smartphone) zu verbinden. Eine Methode besteht darin, eine Verbindung mit einem Zugriffspunkt herzustellen. Bei der anderen Methode wird eine Verbindung ohne die Verwendung eines Zugriffspunkts hergestellt.
Verbindung ohne Verwendung eines Zugriffspunkts • Verbinden Sie den Drucker und ein Gerät ohne Verwendung eines Zugriffspunkts. Verbinden Sie ein Gerät und den Drucker direkt über die Funktion Zugriffspunktmodus des Druckers. • Beim Aufbau einer Verbindung im Zugriffspunktmodus ist die Internetverbindung möglicherweise nicht verfügbar.
Verbindung ohne Verwendung eines Zugriffspunkts (Windows Einschränkungen (wird in einem neuen Fenster geöffnet) 1. Halten Sie die Taste Wi-Fi (A) am Drucker gedrückt, bis die POWER-Anzeige (B) 3 Mal blinkt. Lassen Sie die Taste Wi-Fi nach dem dritten Blinken los. Der Zugriffspunktmodus des Druckers wird aktiviert.
Seite 27
5. Geben Sie den Netzwerkschlüssel ein, und klicken Sie dann auf Verbinden (Connect). 6. Wenn die Verbindung hergestellt wird, klicken Sie solange auf Zurück (Back), bis der Bildschirm unten angezeigt wird. Fahren Sie mit der Einrichtung fort.
Einschränkungen Wenn Sie ein anderes Gerät (z. B. ein Smartphone) verbinden, während ein anderes Gerät bereits mit dem Drucker verbunden ist, nutzen Sie zum Verbinden die Verbindungsmethode des verbundenen Geräts. Wenn Sie eine Verbindung mit einer anderen Verbindungsmethode herstellen, wird die Verbindung zum verwendeten Gerät deaktiviert.
• Sie können nicht gleichzeitig eine Verbindung zu einem Zugriffspunkt und einem Drucker im Zugriffsmodus herstellen. Wenn Sie über einen Zugriffspunkt verfügen, wird empfohlen, dass Sie den Zugriffspunkt zum Herstellen einer Verbindung zum Drucker verwenden. • Um eine automatische Verbindung zum Drucker im Zugriffspunktmodus zu verhindern, ändern Sie den Verbindungsmodus nach der Verwendung des Druckers, oder deaktivieren Sie in den Wi-Fi-Einstellungen des Geräts die automatische Verbindung.
Wenn Sie das Gerät weitergeben oder es entsorgen, löschen Sie zuvor den Anmeldenamen und das Kennwort im Gerätespeicher. • Die Kontoinformationen werden an den Canon Inc. Server (in Japan) gesendet und dann an den Server des Service Providers weitergeleitet. • Canon verfährt mit Ihren Kontoinformationen wie folgt: ◦...
Copyrights und Veröffentlichungsrechte Beachten Sie Folgendes beim Drucken von der Fotofreigabe-Website: • Beachten Sie die Nutzungsbedingungen der Fotofreigabe-Website, wenn Sie Fotos auf der Website verwenden. • Gemäß geltender Gesetze dürfen urheberrechtlich geschützte Werke anderer Personen ohne Erlaubnis des Urheberrechtsinhabers nur für den privaten Gebrauch zu Hause oder in gesetzlich geregeltem, begrenztem Umfang auch für andere Zwecke reproduziert oder bearbeitet werden.
PIXMA Cloud Link verwenden Mit PIXMA Cloud Link können Sie Ihren Drucker mit einem Cloud-Dienst verbinden, wie z. B. CANON iMAGE GATEWAY, Evernote oder Twitter, und die folgenden Funktionen direkt über Ihren Drucker oder den Webbrowser auf Ihrem Smartphone, Tablet-Gerät oder Computer ausführen.
Verwenden von PIXMA Cloud Link über Ihr Smartphone, Ihr Tablet- Gerät oder Ihren Computer Vor der Verwendung des Canon Inkjet Cloud Printing Center Vorbereitungen vor der Verwendung des Canon Inkjet Cloud Printing Center Verwenden des Canon Inkjet Cloud Printing Center Hinzufügen eines Druckers...
Vor der Verwendung des Canon Inkjet Cloud Printing Center Canon Inkjet Cloud Printing Center ist ein Dienst, der eine Verbindung zur Cloud-Funktion des Druckers herstellt. Er ermöglicht beispielsweise das Registrieren und Verwalten von Apps über Ihr Smartphone oder Tablet-Gerät sowie die Überprüfung von Druckstatus, Druckfehler und Tintenstatus des Druckers. Sie können auch Fotos und Dokumente von Apps über Ihr Smartphone oder Tablet-Gerät drucken.
Mac OS X v10.6 - OS X Mavericks v10.9 Safari 5.1, 6, 7 * Wenn Sie Internet Explorer 8 verwenden, werden die Webseiten möglicherweise nicht richtig angezeigt. Canon empfiehlt die Aktualisierung auf Internet Explorer 9 oder später oder die Verwendung eines anderen Browsers.
Seite 36
• Bei einer hausinternen Netzwerkumgebung muss der Anschluss 5222 freigegeben werden. Bestätigungsanweisungen erhalten Sie von Ihrem Netzwerkadministrator.
Vorbereitungen vor der Verwendung des Canon Inkjet Cloud Printing Center Damit Sie mit dem Canon Inkjet Cloud Printing Center arbeiten können, müssen Sie die folgenden Schritte befolgen und die Benutzerinformationen registrieren. 1. Stellen Sie sicher, dass der Drucker mit dem Internet verbunden ist.
Seite 38
Es erfolgt keine Fehlermeldung, selbst wenn Sie die E-Mail aufgrund des Spam-Filters nicht empfangen können oder Sie eine falsche E-Mail-Adresse eingeben. 7. Wenn eine E-Mail mit dem Betreff "Informationen zu Canon Inkjet Cloud Printing Center" an die von Ihnen eingegebene E-Mail-Adresse gesendet wird, klicken Sie auf die URL 8.
Seite 39
9. Geben Sie Ihr Kennwort (Password) im Eingabebildschirm für die Benutzerinformationen ein, und wählen Sie dann Weiter (Next) aus. Geben Sie Ihr Kennwort für die Anmeldung beim Canon Inkjet Cloud Printing Center ein.
Seite 40
Wichtig • Es gelten nachstehende Einschränkungen für das Kennwort (Password). • Das Kennwort muss zwischen 8 und 32 Zeichen lang sein und aus alphanumerischen Einzelbyte-Zeichen und -Symbolen bestehen (!"#$%&'()*+,-./:;<=>?@[\]^_`{|}~). (Die Groß-/ Kleinschreibung wird beachtet.) 10. Geben Sie die Informationen für Benutzername (User name) ein. Geben Sie den Namen zur Identifizierung des Benutzers ein.
Seite 41
• Das Kennwort muss zwischen 1 und 20 Zeichen lang sein und aus alphanumerischen Einzelbyte-Zeichen und -Symbolen bestehen (!"#$%&'()*+,-./:;<=>?@[\]^_`{|}~). (Die Groß-/ Kleinschreibung wird beachtet.) 11. Geben Sie die Zeitzone (Time zone) ein, und wählen Sie Weiter (Next) aus. Wählen Sie Ihre Region in der Liste aus. Wenn Ihre Region nicht angezeigt wird, wählen Sie die Ihrer Region nächstgelegenen Zeitzone aus.
Seite 42
Die Registrierung ist abgeschlossen. Eine Meldung zum Registrierungsabschluss wird angezeigt. Wenn Sie in der Meldung OK wählen, wird der Anmeldebildschirm angezeigt. Geben Sie die registrierte E-Mail-Adresse und das Kennwort ein, und melden Sie sich beim Canon Inkjet Cloud Printing Center an. Verwenden des Canon Inkjet Cloud Printing Center...
Fenster des Canon Inkjet Cloud Printing Center In diesem Abschnitt werden die einzelnen Bildschirme von Canon Inkjet Cloud Printing Center für das Smartphone, Tablet-Gerät oder den Computer beschrieben. Beschreibung des Anmeldebildschirms Beschreibung des Hauptbildschirms Beschreibung des Anmeldebildschirms In diesem Abschnitt wird der Anmeldebildschirm von Canon Inkjet Cloud Printing Center beschrieben.
Hier werden die Beschreibungen zu diesem Dienst angezeigt. Beschreibung des Hauptbildschirms Wenn Sie sich beim Canon Inkjet Cloud Printing Center anmelden, wird der Hauptbildschirm angezeigt. Bei Verwendung dieses Diensts stehen einem Standardben. (Standard user) des Druckers andere Funktionen zur Verfügung als dem Administrator des Druckers.
Seite 45
Normalen Benutzern wird der Bildschirm Drucker auswählen (Select printer) angezeigt. Bildschirm Druck. verw. (Mng. printer) (Bildschirm Drucker auswählen (Select printer)) Im Bildschirm Druck. verw. (Mng. printer) (Bildschirm Drucker auswählen (Select printer)) können Sie die im Canon Inkjet Cloud Printing Center registrierten Druckerinformationen überprüfen* aktualisieren*, Druckernamen ändern,...
Seite 46
• Bis zu 128 Zeichen • Drucker löschen Wenn Sie auswählen, wird der Drucker im Canon Inkjet Cloud Printing Center gelöscht. Um die Eigentümerschaft des Druckers zu übertragen, wählen Sie Im Drucker gespeicherte Informationen löschen (Clear the information saved on the printer).
Seite 47
• Drucker hinzufügen Wählen Sie diese Option, um Drucker hinzuzufügen, die im Canon Inkjet Cloud Printing Center verwendet werden sollen. Hinweis • Pro E-Mail-Adresse funktionieren garantiert bis zu 16 Drucker. Bildschirm Benutzer verwalten (Manage users) Im Bildschirm Benutzer verwalten (Manage users) können Sie die im Canon Inkjet Cloud Printing...
(2) Bereich für Druckernamen Der registrierte Name des ausgewählten Druckers wird angezeigt. Der Administrator kann den Druckernamen ändern. (3) Rechtes Kontextmenü Bei Auswahl von wird das Kontextmenü aufgerufen. Die angezeigten Informationen hängen vom derzeit im Menübereich ausgewählten Menü ab. Das Symbol gibt an, dass ein ungelesener Hinweis vorliegt.
Sie können die registrierte E-Mail-Adresse, das Kennwort, die Sprache, die Zeitzone und weitere Einstellungen ändern. • Hilfe/Rechtl. Hinweise (Help/legal notices)* Die Beschreibung des Bildschirms Canon Inkjet Cloud Printing Center und verschiedene Erinnerungen werden angezeigt. • Abmelden (Log out)* Hiermit wird der Abmeldebildschirm im Canon Inkjet Cloud Printing Center geöffnet.
(5) Menübereich Die folgenden 4 Menütasten werden angezeigt: • Apps* Über diese Taste wird der Liste der registrierten Apps im Anzeigebereich angezeigt. • Konfig. (Config) Über diese Taste wird der Bildschirm zum Registrieren von Apps im Anzeigebereich angezeigt. Sie können zwischen Registriert (Registered) und Apps suchen (Search apps) wechseln. Im Bildschirm Registriert (Registered) werden die registrierten Apps angezeigt.
Seite 51
Im Bildschirm Apps suchen (Search apps) werden die Apps, die Sie mithilfe von Canon Inkjet Cloud Printing Center registrieren können, nach Kategorien angezeigt. ◦ Bei Auswahl von werden die Details zur App angezeigt. Wenn Sie wählen, können Sie die App registrieren oder abmelden.
Ihrem Modell unterstützt. : Kann mit Originaltinte von Canon verwendet werden. • Eigenschaft. (Properties)* In diesem Bildschirm wird der Status des derzeit ausgewählten Druckers angezeigt. Sie können den Tintenstand oder Details zu einem Fehler überprüfen. Sie können ebenfalls die Site zum Kauf neuer Tintenpatronen und das Online-Handbuch aufrufen.
Seite 53
Über die Taste Druck. verw. (Mng. printer) (Drucker auswählen (Select printer)) wird der Bildschirm Druck. verw. (Mng. printer) (Drucker auswählen (Select printer)) angezeigt. Im Bildschirm Druck. verw. (Mng. printer) (Bildschirm Drucker auswählen (Select printer)) können Sie die im Canon Inkjet Cloud Printing Center registrierten Druckerinformationen überprüfen* aktualisieren*, Druckernamen ändern,...
Seite 54
Um die Eigentümerschaft des Druckers zu übertragen, wählen Sie Im Drucker gespeicherte Informationen löschen (Clear the information saved on the printer). • Drucker hinzufügen Wählen Sie diese Option, um Drucker hinzuzufügen, die im Canon Inkjet Cloud Printing Center verwendet werden sollen. Hinweis •...
Seite 55
Wählen Sie dann OK aus. (2) Taste Benutzer verwalten (Manage users) Über die Taste Benutzer verwalten (Manage users) wird der Bildschirm zur Benutzerverwaltung angezeigt. Im Bildschirm Benutzer verwalten (Manage users) können Sie die im Canon Inkjet Cloud Printing Center registrierten Benutzerinformationen überprüfen, Benutzer löschen,...
Seite 56
Der Administrator kann die Funktionen von Druck. verw. (Mng. printer) verwenden, um Druckernamen zu ändern. (4) Menübereich Die folgenden 4 Menütasten werden angezeigt: • Sortieren (Sort) (Apps) Über diese Taste wird der Liste der registrierten Apps im Linkes Kontextmenü angezeigt. Sie können die Reihenfolge durch Ziehen der App ändern.
Seite 57
Im Bildschirm Apps suchen (Search apps) werden die Apps, die Sie mithilfe von Canon Inkjet Cloud Printing Center registrieren können, nach Kategorien angezeigt. ◦ Bei Auswahl von werden die Details zur App angezeigt. Wenn Sie wählen, können Sie die App registrieren oder abmelden.
(5) Hinweisbereich Hier wird der neueste Hinweis angezeigt. Wenn kein Hinweis vorliegt, wird in diesem Bereich nichts angezeigt. Wenn Sie Hinweisliste (Notice list), auswählen, können Sie bis zu 40 Einträge anzeigen. (6) Informationsbereich Hier werden weitere Informationen sowie die Datenschutzbestimmung und Lizenzinformationen anderer Unternehmen angezeigt.
Seite 59
(8) Anzeigebereich Je nach ausgewähltem Menü ändert sich die Anzeige.
Verwenden des Canon Inkjet Cloud Printing Center Sobald die Benutzerregistrierung abgeschlossen ist, können Sie sich beim Canon Inkjet Cloud Printing Center anmelden und den Dienst nutzen. 1. Rufen Sie über Ihren PC, Ihr Smartphone oder Tablet-Gerät die Anmeldungs-URL des Service (http://es.c-in.com/) auf.
Seite 61
• Dies steht bei Verwendung eines Smartphones oder Tablet-Geräts zur Verfügung. Hinweis • Sie können CANON iMAGE GATEWAY nutzen, um Dateien im Format jpg und jpeg zu drucken. 1. Wählen Sie im Hauptbildschirm die gewünschte App aus. 2. Geben Sie die erforderlichen Informationen entsprechend den Anweisungen auf dem Authentifizierungsbildschirm ein, und wählen Sie dann Anmelden (Log in) aus.
Seite 62
4. Wählen Sie in der angezeigten Liste der Bilder das Bild aus, das Sie drucken möchten. Wählen Sie anschließend Weiter (Next) aus. 5. Nehmen Sie die erforderlichen Druckeinstellungen vor, und wählen Sie dann Druck (Print) aus.
Seite 63
6. Nach Beendigung eines Druckauftrags wird eine entsprechende Meldung angezeigt und der Druckvorgang gestartet. Wählen Sie Fortfahren (Continue), um weiterhin zu drucken. Gehen Sie dann wie unter Schritt 3 beschrieben vor. Wählen Sie Apps, um den Druckvorgang zu beenden. Der Bildschirm mit der Liste der Apps wird wieder angezeigt.
Hinzufügen eines Druckers Mit einem Konto können Sie die Canon Inkjet Cloud Printing Center-Dienste auf mehreren Druckern nutzen. So fügen Sie einen Drucker hinzu: 1. Stellen Sie sicher, dass der Drucker mit dem Internet verbunden ist. Wichtig • Damit Sie diese Funktion nutzen können, muss dieser Drucker mit dem Internet verbunden sein.
-> IJ Cloud Printing Center-Einr. (IJ Cloud Printing Center setup) -> Von diesem Service löschen (Delete from this service), um die Registrierung für den Dienst zu löschen. Führen Sie die Benutzerregistrierung des Canon Inkjet Cloud Printing Center nach dem Zurücksetzen des Druckers erneut von vorne durch.
Seite 66
Service löschen (Delete from this service), um die Registrierung für den Dienst zu löschen. Führen Sie die Benutzerregistrierung des Canon Inkjet Cloud Printing Center nach dem Zurücksetzen des Druckers erneut von vorne durch. Wenn Sie sich unter iOS oder Mac auch nach der Eingabe des richtigen Kennworts nicht ordnungsgemäß...
Drucken mit Google Cloud Print Der Drucker ist mit Google Cloud Print™ kompatibel (Google Cloud Print ist ein Dienst von Google Inc.). Google Cloud Print ermöglicht das Drucken an jedem Ort über Anwendungen oder Services, die Google Cloud Print unterstützen. Vorbereitungen für den Druck mit Google Cloud Print Drucken über einen Computer oder ein Smartphone mit Google Cloud Print Wichtig...
Vorbereitungen für den Druck mit Google Cloud Print Zum Drucken mit Google Cloud Print benötigen Sie ein Google-Konto und Sie müssen den Drucker vorher bei Google Cloud Print registriert haben. Einrichten eines Google-Kontos Wenn Sie bereits ein Google-Konto haben, können Sie den Drucker sofort registrieren. Registrieren des Druckers bei Google Cloud Print Einrichten eines Google-Kontos Legen Sie zunächst ein Google-Konto an, um den Drucker bei Google Cloud Print registrieren zu können.
Start von Remote 3. Wählen Sie Google Cloud Print-Einrichtung (Google Cloud Print setup) -> Bei Google Cloud Print registrier. (Register with Google Cloud Print). Hinweis • Wenn Sie den Drucker bereits bei Google Cloud Print registriert haben, wird eine Bestätigungsmeldung zum erneuten Registrieren des Druckers angezeigt. 4.
Drucken über einen Computer oder ein Smartphone mit Google Cloud Print Wenn Sie Druckdaten über Google Cloud Print senden, empfängt der Drucker die Druckdaten und druckt automatisch, wenn der Drucker eingeschaltet ist. Wenn Sie über Smartphone, Tablet-Gerät, Computer oder ein anderes externes Gerät mit Google Cloud Print drucken möchten, müssen Sie vorher sicherstellen, dass Papier im Drucker eingelegt ist.
Seite 71
Informationen über die unterstützten Papierformate finden Sie im Abschnitt "Automatischer Duplexdruck wird nicht ordnungsgemäß ausgeführt" des entsprechenden Modells auf der Startseite vom Online-Handbuch.) • Wenn Sie als Medientyp Normalpapier oder als Papierformat B5/A5 ausgewählt haben, werden die Daten mit Rand gedruckt, auch wenn randloser Druck aktiviert wurde. •...
Drucken von einem AirPrint-kompatiblen Gerät In diesem Dokument wird erläutert, wie Sie AirPrint für das drahtlose Drucken von Ihrem iPad, iPhone und iPod touch über einen Canon-Drucker verwenden können. Mit AirPrint können Sie Fotos, E-Mails, Webseiten und Dokumente von Ihrem Apple-Gerät direkt an einen Drucker senden, ohne einen Treiber zu installieren.
Seite 73
2. Tippen Sie in der App Ihres Apple-Geräts auf das Betriebssymbol, um die Menüoptionen anzuzeigen. 3. Tippen Sie in den Menüoptionen auf Drucken (Print). 4. Wählen Sie unter Druckeroptionen (Printer Options) das von Ihnen verwendete Modell aus. Wichtig • Da nicht jede App AirPrint unterstützt, werden die Druckeroptionen (Printer Options) möglicherweise nicht angezeigt.
Hinweis • Die Druckeroptionen (Printer Options) können je nach verwendeter App und verwendetem Modell variieren. 5. Beim Drucken eines Dateityps mit mehreren Seiten, wie z. B. PDF-Dateien, klicken Sie auf Bereich (Range) und dann auf Alle Seiten (All Pages) oder wählen Sie den zu druckenden Seitenbereich aus.
Seite 75
Abbrechen eines Druckauftrags Um einen Druckauftrag mit AirPrint abzubrechen, gehen Sie wie in einer der folgenden Methoden beschrieben vor: • Am Drucker: Wenn Ihr Drucker über einen LCD-Monitor verfügt, verwenden Sie das Bedienfeld, um den Druckauftrag abzubrechen. Wenn Ihr Drucker nicht über einen LCD-Monitor verfügt, drücken Sie die Taste Stopp (Stop) am Drucker, um den Druckauftrag abzubrechen.
Seite 76
Besteht das Problem weiterhin, verwenden Sie den Druckertreiber auf Ihrem Computer, um den Druckauftrag auszuführen. Überprüfen Sie, ob das Dokument auf dem Drucker normal gedruckt werden kann. Wenn das Dokument nicht gedruckt werden kann, schlagen Sie Ihr Modell im Online-Handbuch nach. Hinweis •...
Drucken über Android Verwenden Sie das Druck-Plug-in von Canon Canon Print Service ist ein Druck-Plug-in für Android 4.4, das kostenlos bei Google Play erhältlich ist. Durch Installation und Aktivierung dieses Plug-ins können Sie von Ihrem Android-Smartphone oder - Tablet aus drahtlos Druckaufträge an einen Canon-Drucker senden.
Sie können ein Smartphone, ein Tablet oder einen Computer verwenden, um die Informationen unter Druckerst. (Printer status) zu überprüfen und Dienstprogrammfunktionen über Apps auszuführen, darunter Canon Inkjet Print Utility und PIXMA Printing Solutions. Zudem können Sie die praktischen Webservices von Canon nutzen. 1. Auswählen von Druckerinformationen in einem Apps-Bildschirm Hinweis •...
Seite 79
Druckerst. (Printer status) Diese Funktion zeigt Druckerinformationen wie verbliebene Tintenmenge, Status sowie detaillierte Fehler-Informationen an. Sie können sich auch mit der Seite, über die Sie Tinte kaufen können, oder mit der Support-Seite verbinden und Webservices nutzen. Dienstprogramme (Utilities) Mit dieser Funktion können Sie die Dienstprogrammfunktionen des Druckers wie die Reinigung einstellen und ausführen.
Seite 80
Handbuch (Online) (Manual (Online)) Diese Funktion zeigt das Online-Handbuch an.
Einfaches Drucken von einem Smartphone oder Tablet-Gerät mit PIXMA Printing Solutions Verwenden Sie PIXMA Printing Solutions, um auf einem Smartphone oder Tablet-Gerät gespeicherte Fotos einfach über eine drahtlose Verbindung zu drucken. PIXMA Printing Solutions kann vom App Store und von Google Play heruntergeladen werden.
Einrichtung (http://www.canon.com/ijsetup), um dieses Produkt über Ihren Computer, Ihr Smartphone oder Ihr Tablet-Gerät zu verwenden. Nachdem die Verbindung hergestellt wurde, wird die Software Canon Inkjet Print Utility, mit der Sie detaillierte Druckeinstellungen festlegen können, automatisch heruntergeladen. Mit Canon Inkjet Print Utility können Sie den Druckerst. (Printer status) prüfen und detaillierte Druckeinstellungen festlegen.
Überblick über den Drucker Sicherheitshandbuch Sicherheitsvorkehrungen Vorschriften und Sicherheitsinformationen Hauptkomponenten und Grundfunktionen Hauptkomponenten Info zur Stromversorgung des Druckers Einlegen von Papier Einlegen von Papier Austauschen von Tintenpatronen Austauschen von Tintenpatronen Überprüfen des Tintenstatus mithilfe des Computers Überprüfen des Tintenstatus Wartung Druck wird blasser oder Farben sind falsch Durchführen der Wartung über den Computer Reinigen des Druckers...
Sicherheitsvorkehrungen Aufstellort • Stellen Sie das Gerät nur an einem Ort auf, an dem es stabil steht und keinen übermäßigen Schwingungen ausgesetzt ist. • Wählen Sie einen Standort, an dem das Gerät vor hoher Luftfeuchtigkeit, Staub, Hitze (z. B. von einem Heizkörper) und direkter Sonneneinstrahlung geschützt ist.
• Falls Tinte in Kontakt mit den Augen kommt, spülen Sie die Augen umgehend aus. Waschen Sie Tinte, die in Kontakt mit der Haut kommt, umgehend mit Wasser und Seife ab. Konsultieren Sie umgehend einen Arzt, falls eine anhaltende Reizung der Augen oder der Haut auftritt. •...
If you wish to set a longer Activation Time or would like to completely deactivate the Power Save Mode, please consider that this device may then only switch to a lower energy level after a longer period of time or not at all. Canon does not recommend extending the Activation Times from the optimum ones set as default.
® Energy Star ® The Energy Star programme is a voluntary scheme to promote the development and purchase of energy efficient models, which help to minimise environmental impact. ® Products which meet the stringent requirements of the Energy Star programme for both environmental ®...

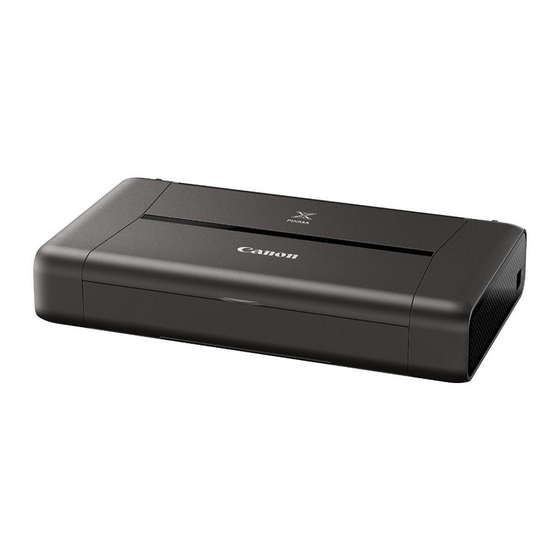

Vorderansicht (1) Abdeckung für Druckkopf Öffnen Sie die obere Abdeckung zum Austauschen einer Tintenpatrone oder zum Beheben von Papierstaus im Drucker. (2) Papierführung Stellen Sie die Papierführung so ein, dass sie auf der linken Seite eng am Papierstapel anliegt. (3) Papierstütze Ziehen Sie sie vollständig heraus, um das in das hintere Fach eingelegte Papier abzustützen.
Seite 93
* In der Abbildung oben sind alle Anzeigen zur besseren Veranschaulichung leuchtend dargestellt. (8) Taste EIN (ON) Mit dieser Taste wird das Gerät ein- und ausgeschaltet. Ein- und Ausschalten des Druckers (9) POWER-Anzeige Blinkt beim Einschalten und leuchtet danach kontinuierlich. Hinweis •...
Seite 94
Blinkt: Drucken über ein drahtloses LAN. Blinkt ebenfalls beim Konfigurieren der WLAN-Verbindung.
Rückansicht (1) Batterieanschluss Zum Anschluss der Batterie. Informationen zum Anschließend und zur Verwendung der Batterie finden Sie in der Bedienungsanleitung zur Batterie. (2) Abdeckung für Batterieanschluss Deckt den Batterieanschluss ab. Wenn Sie Batterie nicht angeschlossen ist, decken Sie den Batterieanschluss mit dieser Abdeckung ab.
Seitenansicht (1) Anschluss für Netzteil Schließen Sie das mitgelieferte Universal-Netzteil hier an. (2) USB-Anschluss Schließen Sie das USB-Kabel zum Anschluss des Druckers an einen Computer an. Wichtig • Vermeiden Sie jede Berührung des Metallgehäuses. • Das USB-Kabel darf nicht ein- oder ausgesteckt werden, während ein Druckauftrag ausgeführt wird.
Innenansicht (1) Anzeigen für Tintenbehälter Zeigen den Status der Tintenpatronen durch Leuchten oder Blinken an. Überprüfen des Tintenstatus über die Anzeigen für Tintenbehälter (2) Druckkopfhalter Setzen Sie den Druckkopf hier ein. (3) Sperrhebel für den Druckkopf Fixiert den Druckkopf. Wichtig •...
Seite 98
Hinweis • Ausführliche Informationen zum Austauschen einer Tintenpatrone finden Sie unter Austauschen von Tintenpatronen.
Info zur Stromversorgung des Druckers Sicherstellen, dass der Drucker eingeschaltet ist Ein- und Ausschalten des Druckers Hinweis zur Steckdose/Zum Netzkabel Hinweis zum Abziehen des Netzkabels...
Sicherstellen, dass der Drucker eingeschaltet ist Die POWER-Anzeige leuchtet, wenn der Drucker eingeschaltet ist. Hinweis • Direkt nach dem Einschalten des Druckers kann es einige Zeit dauern, bis der Drucker den Druckvorgang startet.
Ein- und Ausschalten des Druckers Einschalten des Druckers 1. Öffnen Sie die Abdeckung des hinteren Fachs. Die Abdeckung für Papierausgabeschacht wird automatisch geöffnet. 2. Drücken Sie die Taste EIN (ON), um den Drucker einzuschalten. Die POWER-Anzeige blinkt und leuchtet dann kontinuierlich. Sicherstellen, dass der Drucker eingeschaltet ist Hinweis •...
Seite 102
Wichtig • Wenn Sie das Netzkabel abziehen, nachdem Sie den Drucker ausgeschaltet haben, vergewissern Sie sich, dass die POWER-Anzeige nicht mehr leuchtet. • Wenn Sie den Drucker anheben oder den Drucker aufstellen, bevor die POWER-Anzeige aus geht, kann Tinte austreten oder der Drucker beschädigt werden. Hinweis •...
Hinweis zur Steckdose/Zum Netzkabel Trennen Sie das Netzkabel einmal im Monat von der Stromversorgung und überprüfen Sie, ob die Steckdose/das Netzkabel einen oder mehrere der unten genannten Fehler aufweist. • Die Steckdose/das Netzkabel ist heiß. • Die Steckdose/das Netzkabel ist rostig. •...
Hinweis zum Abziehen des Netzkabels Gehen Sie zum Abziehen des Netzkabels des Geräts wie nachstehend beschrieben vor. Wichtig • Wenn Sie das Netzkabel abziehen, drücken Sie die Taste EIN (ON) und vergewissern sich, dass die POWER-Anzeige nicht leuchtet. Wenn das Netzkabel abgezogen wird, bevor die POWER-Anzeige erloschen ist, kann der Druckkopf eintrocknen oder verstopfen, wodurch sich die Druckqualität verschlechtert.
• Wenn Sie Normalpapier für Testausdrucke auf kleine Formate z. B. 10 x 15 cm (4 x 6 Zoll) oder 13 x 18 cm (5 x 7 Zoll) zurechtschneiden, kann dieses Papier einen Papierstau verursachen. Hinweis • Wir empfehlen für das Drucken von Fotos die Verwendung von Original-Fotopapier von Canon. Ausführliche Informationen zu Originalpapier von Canon finden Sie unter Verwendbare Medientypen.
Seite 108
4. Schieben Sie die Papierführung (C) nach links. Legen Sie das Papier ein, und richten Sie es ganz an der rechten Seite (D) des hinteren Fachs aus, sodass die ZU BEDRUCKENDE SEITE IHNEN ZUGEWANDT IST. 5. Schieben Sie die Papierführung (C), um sie am Papierstapel auszurichten. Achten Sie darauf, dass die Papierführung nicht zu eng am Papier anliegt.
Seite 109
Hinweis • Wenn Sie Papier mit einer bedruckbaren Seite (Vorder- oder Rückseite) wie Fotopapier verwenden, legen Sie es so ein, dass die weißere (oder glänzende) Seite zu Ihnen zeigt. • Achten Sie darauf, dass der Papierstapel nicht höher als die Lasche (G) der Papierführung ist. 6.
Einlegen von Umschlägen Sie können die Formate Umschlag DL und Umschlag #10 einlegen. Wenn die Druckertreibereinstellungen richtig festgelegt wurden, wird die Adresse automatisch gedreht und entsprechend der Ausrichtung des Umschlags gedruckt. Wichtig • Das Drucken von Umschlägen über eine Digitalkamera wird nicht unterstützt. •...
Seite 111
3. Ziehen Sie die Papierstütze (B) soweit heraus, bis der Pfeil ( ) am Pfeil ( ) ausgerichtet ist. 4. Schieben Sie die Papierführung (C) nach links. Legen Sie die Briefumschläge ein, und richten Sie sie ganz an der rechten Seite (D) des hinteren Fachs aus, sodass die ZU BEDRUCKENDE SEITE IHNEN ZUGEWANDT IST.
Seite 112
E: Rückseite F: Anschriftenseite Hinweis • Achten Sie darauf, dass der Umschlagstapel nicht höher als die Lasche (G) der Papierführung ist. 6. Stellen Sie den Papierstärkehebel (H) nach links. Hinweis • Stellen Sie nach Abschluss des Druckvorgangs den Papierstärkehebel zurück nach rechts. Hinweis •...
Optimale Druckergebnisse erhalten Sie mit für den Tintenstrahldruck geeignetem und dieses Gerät optimiertem Papier. Canon bietet Ihnen eine Vielzahl von Papiersorten (z. B. Aufkleber sowie Foto- oder Dokumentenpapier) an, mit denen Sie das Gerät noch vielseitiger einsetzen können. Wir empfehlen, für den Ausdruck Ihrer wichtigen Fotos Originalpapier von Canon zu verwenden.
(17 bis 28 lb) (bei Normalpapier, ausgenommen Originalpapier von Canon) Verwenden Sie kein leichteres oder schwereres Papier (es sei denn, es handelt sich um ein Originalpapier von Canon), da dies zu einem Papierstau im Drucker führen kann. Hinweise zur Lagerung von Papier •...
Recyclingpapier)*2 Umschläge 10 Umschläge Nach links 5 Umschläge Originalpapier von Canon Hinweis • Wir empfehlen, die bedruckten Seiten vor dem nächsten Druckvorgang aus der Abdeckung für Papierausgabeschacht zu entnehmen, um ein Verwischen und Verfärben zu vermeiden. Papier für den Fotodruck: Medienname <Artikelnummer>...
• Zu dickes Papier (Papier mit einem Papiergewicht über 105 g /m (28 lb), mit Ausnahme von Originalpapier von Canon) • Beim Drucken auf Papier mit kleinerem Format als A5: Papier, das dünner als eine Postkarte ist (dies betrifft auch auf dieses Format beschnittenes Normalpapier und Blätter von Notizblöcken) •...
Um eine optimale Druckqualität zu gewährleisten, lässt der Drucker an jeder Kante des Druckmediums einen Rand frei. Der tatsächlich bedruckbare Bereich befindet sich innerhalb dieser Ränder. Empfohlener Druckbereich : Canon empfiehlt, innerhalb dieses Bereichs zu drucken. Bedruckbarer Bereich : Der Bereich, in dem das Drucken möglich ist. Das Drucken in diesem Bereich kann jedoch die Druckqualität oder die Genauigkeit der Papierzufuhr beeinträchtigen.
Andere Formate als Letter, Legal, Umschläge Größe Bedruckbarer Bereich (Breite x Höhe) 141,2 x 202,0 mm (5,56 x 7,95 Zoll) 203,2 x 289,0 mm (8,00 x 11,38 Zoll) 175,2 x 249,0 mm (6,90 x 9,80 Zoll) 10 x 15 cm (4 x 6 Zoll) 94,8 x 144,4 mm (3,73 x 5,69 Zoll) 13 x 18 cm (5 x 7 Zoll) 120,2 x 169,8 mm (4,73 x 6,69 Zoll)
Letter, Legal Größe Bedruckbarer Bereich (Breite x Höhe) Letter 203,2 x 271,4 mm (8,00 x 10,69 Zoll) Legal 203,2 x 347,6 mm (8,00 x 13,69 Zoll) Empfohlener Druckbereich A: 46,0 mm (1,81 Zoll) B: 35,0 mm (1,38 Zoll) Bedruckbarer Bereich C: 3,0 mm (0,12 Zoll) D: 5,0 mm (0,20 Zoll) E: 6,4 mm (0,25 Zoll)
Umschläge Größe Empfohlener Druckbereich (Breite x Höhe) Umschlag DL 103,2 x 190,5 mm (4,06 x 7,50 Zoll) Umschlag #10 98,0 x 211,8 mm (3,85 x 8,34 Zoll) Empfohlener Druckbereich A: 3,0 mm (0,12 Zoll) B: 26,5 mm (1,04 Zoll) C: 3,4 mm (0,13 Zoll) D: 3,4 mm (0,13 Zoll)
Austauschen von Tintenpatronen Wenn Warnungen zum Tintenstand angezeigt werden oder Fehler auftreten, blinkt die Alarm-Anzeige, um auf dieses Problem hinzuweisen. Zählen Sie die Blinkzeichen, und treffen Sie die entsprechende Maßnahme. Wenn ein Fehler auftritt Hinweis • Wenn trotz eines ausreichenden Tintenstands der Druck blass wird oder weiße Streifen auftreten, lesen Sie die Informationen unter Wartungsverfahren.
Seite 124
Vorsicht • Versuchen Sie nicht, den Druckkopfhalter anzuhalten oder gewaltsam zu bewegen. Berühren Sie den Druckkopfhalter erst, nachdem er vollständig zum Stillstand gekommen ist. Wichtig • Legen Sie keine Gegenstände auf die Abdeckung für Druckkopf ab. Beim Öffnen des Abdeckung für Druckkopf können diese in das hintere Fach fallen und eine Fehlfunktion des Druckers verursachen.
Seite 125
• Entsorgen Sie leere Tintenpatronen entsprechend den örtlichen Entsorgungsvorschriften für Verbrauchsmaterialien. Hinweis • Berühren Sie nicht den Sperrhebel für den Druckkopf (B). Wenn Sie den Sperrhebel für den Druckkopf nach oben ziehen, müssen Sie ihn wieder sperren. Innenansicht • Entfernen Sie nicht beide Tintenpatronen gleichzeitig. Wenn Sie beide Tintenpatronen austauschen möchten, tauschen Sie die Tintenpatronen nacheinander aus.
Seite 126
• Setzen Sie beide Tintenpatronen ein, um zu drucken. Der Drucker druckt erst, wenn beide Tintenpatronen eingesetzt sind. • Wenn die Vorderkante (der Teil, der zum Druckerinneren zeigt) der Tintenpatrone (F) nach oben herausragt, drücken Sie auf das Canon-Logo auf der Tintenpatrone. Nehmen Sie die Tintenpatrone nicht mit Gewalt heraus.
Seite 127
7. Schließen Sie die Abdeckung für Druckkopf. Hinweis • Wenn die Alarm-Anzeige nach dem Schließen der Abdeckung für Druckkopf weiterhin blinkt, ergreifen Sie die entsprechende Maßnahme. Wenn ein Fehler auftritt • Wenn Sie nach dem Austauschen der Tintenpatrone einen Druckvorgang starten, führt der Drucker automatisch eine Reinigung des Druckkopfs durch.
Druckermodell überprüfen. 1. Auswahl von Informationen zum Tintenstand (Ink Level Information) im Popupmenü Canon IJ Printer Utility Es wird eine Abbildung zu den Tintentypen und deren Status angezeigt. Wenn eine Warnmeldung bezüglich des aktuellen Tintenstands angezeigt wird, zeigt der Druckertreiber ein entsprechendes Symbol an.
Überprüfen des Tintenstatus Überprüfen des Tintenstatus über die Anzeigen für Tintenbehälter Sie können den Tintenstatus auch auf dem Computerbildschirm prüfen. Überprüfen des Tintenstatus mithilfe des Computers...
Überprüfen des Tintenstatus über die Anzeigen für Tintenbehälter 1. Stellen Sie sicher, dass das Gerät eingeschaltet ist. 2. Öffnen Sie die Abdeckung für Druckkopf. Austauschen der Tintenbehälter 3. Prüfen Sie die Anzeige für Tintenbehälter. Schließen Sie die Abdeckung für Druckkopf, nachdem Sie den Status der Anzeige für Tintenbehälter überprüft haben.
Seite 131
Überprüfen des Tintenstatus mithilfe des Computers...
Druck wird blasser oder Farben sind falsch Wartungsverfahren Drucken des Düsentestmusters Überprüfen des Düsentestmusters Reinigen des Druckkopfs Ausrichten des Druckkopfs...
Wartungsverfahren Wenn der Ausdruck unscharf ist, die Farben nicht gedruckt werden oder das Druckergebnis nicht zufrieden stellend ist (z. B. werden gerade Linien versetzt gedruckt werden), gehen Sie wie im Folgenden beschrieben vor. Wichtig • Druckkopf und Tintenpatrone dürfen nicht abgespült oder abgewischt werden. Dadurch können Probleme mit dem Druckkopf und den Tintenpatronen entstehen.
Seite 135
Reinigen der Druckköpfe über den Computer Hinweis • Wenn Sie das Verfahren bis Schritt 4 ausgeführt haben und das Problem nicht behoben wurde, schalten Sie das Gerät aus, und führen Sie nach 24 Stunden erneut eine Intensivreinigung des Druckkopfs durch. Wenn das Problem immer noch nicht behoben ist, ist der Druckkopf möglicherweise beschädigt.
Drucken des Düsentestmusters Drucken Sie das Düsentestmuster, um zu überprüfen, ob die Tinte von den Druckkopfdüsen ordnungsgemäß ausgegeben wird. Hinweis • Bei niedrigem Tintenstand wird das Düsentestmuster nicht ordnungsgemäß gedruckt. Tauschen Sie daher Tintenpatronen mit niedrigem Tintenstand aus. Die folgenden Materialien werden benötigt: Ein Blatt Normalpapier im A4- oder Letter-Format 1.
Überprüfen des Düsentestmusters Überprüfen Sie das Düsentestmuster, um zu bestimmen, ob der Druckkopf gereinigt werden muss. 1. Prüfen Sie, ob im Muster Linien fehlen (A) oder ob darin horizontale weiße Streifen sichtbar sind (B). C: Gesamtanzahl bisher gedruckter Seiten Wenn im Düsentestmuster Linien fehlen (A): Eine Reinigung des Druckkopfs der schwarzen Tinte ist erforderlich.
Reinigen des Druckkopfs Wenn im Düsentestmuster Linien fehlen oder horizontale weiße Streifen zu sehen sind, müssen Sie den Druckkopf reinigen. Durch die Reinigung werden die Düsen von Verstopfungen befreit, und der ursprüngliche Druckkopfzustand wird wiederhergestellt. Führen Sie die Reinigung des Druckkopfs nur bei wirklichem Bedarf durch, da beim Reinigen des Druckkopfs Tinte verbraucht wird.
Tintenstand aus. • Wenn das mitgelieferte Papier (Fotopapier Matt MP-101) verbraucht oder das angegebene Originalpapier von Canon nicht verfügbar ist, können Sie Normalpapier verwenden und die Druckkopfposition auch manuell über einen Computer ausrichten. Manuelles Ausrichten des Druckkopfs über den Computer Die folgenden Materialien werden benötigt: Ein Blatt Fotopapier Matt MP-101 im A4- oder Letter-...
Durchführen der Wartung über den Computer Reinigen der Druckköpfe über den Computer Reinigen im Inneren des Druckers Reinigen der Papiereinzugwalzen über den Computer Verwenden des Computers zum Drucken eines Düsentestmusters Ausrichten des Druckkopfs Ausrichten des Druckkopfs über den Computer Überprüfen des Tintenstatus mithilfe des Computers Überprüfen des aktuellen Batteriestatus...
So führen Sie eine Reinigung des Druckkopfs durch: Reinigung (Cleaning) 1. Auswahl von Reinigung (Cleaning) im Popupmenü des Canon IJ Printer Utility 2. Klicken auf das Symbol Reinigung (Cleaning) Wenn das Dialogfeld geöffnet wird, wählen Sie die zu reinigende Tintengruppe aus.
Seite 142
2. Klicken auf das Symbol Intensivreinigung (Deep Cleaning) Wenn das Dialogfeld geöffnet wird, wählen Sie die Tintengruppe aus, die intensiv gereinigt werden soll. Klicken Sie auf , um die vor der Intensivreinigung zu prüfenden Elemente anzuzeigen. 3. Durchführen der Intensivreinigung Stellen Sie sicher, dass der Drucker eingeschaltet ist, und klicken Sie auf OK.
So führen Sie eine Bodenplattenreinigung durch: Bodenplattenreinigung (Bottom Plate Cleaning) 1. Auswahl von Reinigung (Cleaning) im Popupmenü des Canon IJ Printer Utility 2. Klicken auf das Symbol Bodenplattenreinigung (Bottom Plate Cleaning) Das Dialogfenster wird geöffnet. 3. Bewegen des Papierstärkehebels nach rechts und Einlegen von Papier in den Drucker Legen Sie wie im Dialogfeld angegeben ein Blatt Normalpapier im Format A4 oder Letter in das hintere Fach ein.
Entfernen Sie sämtliches Papier aus dem hinteren Fach, und bewegen Sie dann den Papierstärkehebel nach rechts. 2. Auswahl von Reinigung (Cleaning) im Popupmenü des Canon IJ Printer Utility 3. Klicken Sie auf das Symbol Reinigung der Papiereinzugwalzen (Roller Cleaning) Die Bestätigungsmeldung wird angezeigt.
So drucken Sie ein Düsentestmuster: Düsentest (Nozzle Check) 1. Auswahl von Testdruck (Test Print) im Popupmenü des Canon IJ Printer Utility 2. Klicken auf das Symbol Düsentest (Nozzle Check) Die Bestätigungsmeldung wird angezeigt. Um die Elemente anzuzeigen, die Sie vor dem Drucken des Düsentestmusters prüfen sollten, klicken Sie auf 3.
Ausrichten des Druckkopfs Bei der Durchführung der Druckkopfausrichtung werden die Druckkopfposition korrigiert und Probleme wie Streifenbildung in Farben und Linien verbessert. Wenn die Druckergebnisse beispielsweise durch versetzte Linien ungleichmäßig erscheinen, führen Sie die Ausrichtung des Druckkopfs durch. Die Druckkopfausrichtung kann bei diesem Drucker automatisch oder manuell...
So führen Sie die automatische Druckkopfausrichtung durch: Druckkopfausrichtung (Print Head Alignment) 1. Auswahl von Testdruck (Test Print) im Popupmenü des Canon IJ Printer Utility 2. Klicken auf das Symbol Druckkopfausrichtung (Print Head Alignment) Eine Meldung wird angezeigt. 3. Bewegen des Papierstärkehebels nach rechts und Einlegen von Papier in den Drucker Legen Sie ein Blatt des Typs Fotopapier Matt (MP-101) im Format A4 oder Letter in das hintere Fach ein.
Klicken Sie auf Übernehmen (Apply) und dann auf OK, wenn die Bestätigungsmeldung angezeigt wird. 4. Auswahl von Testdruck (Test Print) im Popupmenü des Canon IJ Printer Utility 5. Klicken auf das Symbol Druckkopfausrichtung (Print Head Alignment) Eine Meldung wird angezeigt.
Seite 149
Hinweis • Wenn Sie Schwierigkeiten bei der Auswahl des besten Musters haben, wählen Sie die Einstellung, bei der die vertikalen Streifen am wenigsten sichtbar sind. (A) Am wenigsten sichtbare vertikale Streifen (B) Am deutlichsten sichtbare vertikale Streifen 9. Bestätigen der angezeigten Meldung und Klicken auf OK Das zweite Muster wird gedruckt.
Hinweis • Wenn Sie Schwierigkeiten bei der Auswahl des besten Musters haben, wählen Sie die Einstellung, bei der die horizontalen Streifen am wenigsten sichtbar sind. (A) Am wenigsten sichtbare horizontale Streifen (B) Am deutlichsten sichtbare horizontale Streifen 11. Bestätigen der angezeigten Meldung und Klicken auf OK oder Abbrechen (Cancel) Klicken Sie auf Abbrechen (Cancel), um die grundlegende Druckkopfausrichtung abzuschließen.
Seite 151
Hinweis • Wenn Sie Schwierigkeiten bei der Auswahl des besten Musters haben, wählen Sie die Einstellung, bei der die horizontalen Streifen am wenigsten sichtbar sind. (A) Am wenigsten sichtbare horizontale Streifen (B) Am deutlichsten sichtbare horizontale Streifen Hinweis • Nachdem die Druckkopfausrichtung abgeschlossen ist, können Sie die aktuelle Einstellung drucken und überprüfen.
1. Auswahl von Informationen zum Batteriestand (Battery Level Information) im Popupmenü des Canon IJ Printer Utility Es wird eine Abbildung zu den Batterietypen und deren Status angezeigt. Wenn eine der Batterien fast oder völlig aufgebraucht ist, wird ein entsprechendes Warnsymbol angezeigt.
Reinigen des Druckergehäuses Verwenden Sie am besten ein weiches, trockenes Tuch, wie z. B. ein Brillenputztuch, und entfernen Sie damit vorsichtig Schmutz von der Oberfläche. Glätten Sie das Tuch ggf. vor dem Reinigen. Wichtig • Schalten Sie den Drucker vor dem Reinigen unbedingt aus, und ziehen Sie den Netzstecker aus der Steckdose.
Reinigen der Papiereinzugwalze Wenn die Papiereinzugwalze (z. B. durch anhaftenden Papierstaub) verschmutzt ist, wird das Papier möglicherweise nicht ordnungsgemäß eingezogen. Führen Sie in diesem Fall die Reinigung der Papiereinzugwalze vom Computer aus. Führen Sie die Reinigung der Papiereinzugwalze nur dann durch, wenn diese wirklich notwendig ist, da sich die Papiereinzugwalze beim Reinigen abnutzt.
Reinigen des Druckerinneren (Bodenplattenreinigung) Entfernen Sie Ablagerungen im Inneren des Druckers. Durch Verschmutzungen im Innenraum des Druckers kann das Papier beim Drucken verschmutzt werden. Wir empfehlen daher, den Drucker regelmäßig zu reinigen. Die folgenden Materialien werden benötigt: Zwei Blatt Normalpapier im A4- oder Letter-Format* * Verwenden Sie neues Papier.
Seite 157
Wenn das Problem nach dem erneuten Reinigen weiterhin besteht, sind möglicherweise hervorstehende Teile im Druckerinneren verschmutzt. Wischen Sie die Verschmutzungen mit einem Wattestäbchen o. ä. ab. Wichtig • Schalten Sie den Drucker vor dem Reinigen unbedingt aus, und ziehen Sie den Netzstecker aus der Steckdose.
Ändern der Druckereinstellungen Ändern von Druckereinstellungen über Ihren Computer Ändern der Geräteeinstellungen über das Bedienfeld Initialisieren der Druckereinstellungen Deaktivieren der Funktion Drahtloses LAN des Druckers Festlegen der Tintenverbrauchskontrolle...
Ändern von Druckereinstellungen über Ihren Computer Überprüfen des Tintenstatus mithilfe des Computers Speichern eines geänderten Druckprofils Festlegen der Tintenverbrauchskontrolle Verwalten der Leistung des Druckers Verringern der Geräuschentwicklung des Druckers Ändern des Betriebsmodus des Druckers...
Seite 160
Druckermodell überprüfen. 1. Auswahl von Informationen zum Tintenstand (Ink Level Information) im Popupmenü Canon IJ Printer Utility Es wird eine Abbildung zu den Tintentypen und deren Status angezeigt. Wenn eine Warnmeldung bezüglich des aktuellen Tintenstands angezeigt wird, zeigt der Druckertreiber ein entsprechendes Symbol an.
Speichern eines geänderten Druckprofils Sie können das von Ihnen im Dialog "Drucken" erstellte Druckprofil benennen und speichern. Das registrierte Druckprofil kann unter Voreinstellungen (Presets) wieder abgerufen werden. Ein nicht mehr benötigtes Druckprofil kann auch gelöscht werden. So speichern Sie ein Druckprofil: Speichern von Druckprofilen 1.
Das Druckprofil im Dialog "Drucken" wird mit dem abgerufenen Profil aktualisiert. Löschen nicht mehr benötigter Druckprofile 1. Auswählen des zu löschenden Druckprofils • Bei Verwendung von OS X Mavericks v10.9, OS X Mountain Lion v10.8 oder OS X Lion v10.7 Wählen Sie im Dialogfeld für das Drucken im Abschnitt Voreinstellungen (Presets) die Option Voreinstellungen anzeigen...
Bereiche beim Drucken auf Normalpapier mit farbiger Tinte drucken. So konfigurieren Sie die Funktion der Tintenverbrauchskontrolle: 1. Auswahl von Tintenverbrauchskontrolle (Ink Usage Control) im Popupmenü des Canon IJ Printer Utility 2. Nehmen Sie ggf. folgende Einstellungen vor: Schwarze Tinte sparen (Save Black Ink) Steuert den Verbrauch schwarzer Tinte beim Drucken.
Seite 164
• Schwarze Tinte sparen (Save Black Ink) und Zusammengesetztes Schwarz verwenden (Sofortmaßnahme) (Use Composite Black (Immediate Measure)) können nicht gleichzeitig verwendet werden.
Je nachdem, ob das Netzteil oder die Batterie verwendet wird, können unterschiedliche Dauern eingestellt werden. 1. Auswahl von "Ein/Aus-Einstellungen" im Popupmenü des Canon IJ Printer Utility 2. Überprüfen Sie, ob der Drucker eingeschaltet ist, und klicken Sie auf Autom. Ein/Aus (Auto Power).
Netzteil verwenden (Using AC Adapter) Geben Sie die Zeit in der Liste an. Wenn das Netzteil verwendet wird und in diesem Zeitraum keine Vorgänge für den Druckertreiber oder den Drucker auftreten, wird der Drucker automatisch ausgeschaltet. Batterie verwenden (Using Battery) Geben Sie die Zeit in der Liste an.
Die Verwendung dieser Funktion kann den Druckvorgang verlangsamen. So können Sie den geräuscharmen Modus verwenden: 1. Auswahl von Geräuscharme Einstellungen (Quiet Settings) im Popupmenü des Canon IJ Printer Utility Hinweis • Falls keine Kommunikation zwischen Computer und Drucker möglich ist, wird möglicherweise eine Meldung angezeigt, da der Computer nicht auf die im Drucker festgelegten Funktionsinformationen zugreifen kann.
Seite 168
Wichtig • Wenn Sie eine Zeit für Geräuscharmen Modus im angegebenen Zeitraum verwenden (Use quiet mode during specified hours) angeben, wird der geräuscharme Modus nicht auf Vorgänge anwendet, die direkt über den Drucker ausgeführt werden (Direktdruck usw.). 3. Übernehmen der Einstellungen Stellen Sie sicher, dass der Drucker eingeschaltet ist, und klicken Sie auf Übernehmen (Apply).
Druckköpfe manuell ausrichten (Align heads manually) Die Funktion Druckkopfausrichtung (Print Head Alignment) unter Testdruck (Test Print) im Popupmenü des Canon IJ Printer Utility ist normalerweise für die automatische Ausrichtung konfiguriert. Sie können aber zur manuellen Kopfausrichtung wechseln. Wenn Sie mit den Druckergebnissen nach der automatischen Druckkopfausrichtung nicht zufrieden sind, führen Sie eine manuelle Druckkopfausrichtung...
Seite 170
Papierbreite beim Drucken vom Computer erkennen (Detect the paper width when printing from computer) Beim Drucken über den Computer wird durch diese Funktion das in den Drucker eingelegte Papier identifiziert. Wenn die vom Drucker erkannte Papierbreite von der unter Papierformat (Paper Size) im Dialog "Drucken"...
Verwendung des Druckers im Zugriffspunktmodus Durch die Verwendung des Druckers als Zugriffspunkt in einer Umgebung ohne drahtlosen LAN-Router oder Zugriffspunkt, oder durch die Verwendung des Druckers als vorübergehenden Zugriffspunkt in einer Umgebung mit drahtlosem LAN-Router oder Zugriffspunkt können Sie den Drucker mit einem externen Gerät wie einen Computer oder ein Smartphone verbinden und darüber drucken/scannen.
Nehmen Sie über das externe Gerät WLAN-Einstellungen vor, und weisen Sie dann den für den Drucker angegebenen Zugriffspunktnamen als Ziel zu. Hinweis • Details zum Vornehmen von WLAN-Einstellungen über ein externes Gerät finden Sie in der Bedienungsanleitung des Geräts. • Wenn ein auf dem Drucker gültiges WPA2-PSK (AES)-Kennwort vorhanden ist, muss das Kennwort eingegeben werden, um ein externes Gerät über drahtloses LAN mit dem Drucker zu verbinden.
Seite 174
Drucken der Netzwerkeinstellungsinformationen • Sie können die Sicherheitseinstellung und das Kennwort mit dem IJ Network Tool ändern. Wenn Sie die Zugriffspunkteinstellungen des Druckers ändern, dann ändern Sie auch die Zugriffspunkteinstellung des externen Geräts wie einen Computer oder ein Smartphone.
Initialisieren der Druckereinstellungen Sie können die Druckereinstellungen initialisieren. Wichtig • Beachten Sie bei der Verwendung des Druckers über das WLAN, dass durch die Initialisierung alle Netzwerkeinstellungen am Drucker gelöscht werden und Druckvorgänge von einem Computer über das Netzwerk u. U. nicht mehr möglich sind. Um den Drucker über ein Netzwerk zu verwenden, führen Sie die Einrichtung entsprechend den Anweisungen auf unserer Website durch.
Deaktivieren der Funktion Drahtloses LAN des Druckers Gehen Sie wie nachstehend beschrieben vor, um das drahtlose LAN zu deaktivieren. Der Drucker muss eingeschaltet sein. 2. Drücken Sie die Taste FORTSETZEN/ABBRECHEN (RESUME/CANCEL), und halten Sie sie gedrückt, bis die POWER-Anzeige 12-mal blinkt. Die Wi-Fi-Anzeige geht aus.
(Quality) die zweite Einstellung von rechts ausgewählt ist • Diese Funktion ist nicht verfügbar, wenn Randloser Druck (Borderless Printing) ausgewählt wurde. Der Drucker muss eingeschaltet sein. Öffnen Sie das Canon IJ Printer Utility. 3. Wählen Sie im Popupmenü die Option Tintenverbrauchskontrolle (Ink Usage Control) aus.
Seite 178
(Quality) die zweite oder dritte Einstellung von rechts ausgewählt ist • Diese Funktion ist nicht verfügbar, wenn Randloser Druck (Borderless Printing) ausgewählt wurde. Der Drucker muss eingeschaltet sein. Öffnen Sie das Canon IJ Printer Utility. 3. Wählen Sie im Popupmenü die Option Tintenverbrauchskontrolle (Ink Usage Control) aus.
Nützliche Informationen über die Netzwerkverbindung Werkseitige Standardeinstellungen (Netzwerk) Anschließen des Druckers an den Computer mit einem USB-Kabel Es werden mehrere Drucker mit demselben Namen erkannt Herstellen einer Verbindung mit einem anderen Computer über ein LAN/Ändern der Verbindungsmethode von USB in LAN Drucken der Netzwerkeinstellungsinformationen...
Anschließen des Druckers an den Computer mit einem USB-Kabel Schließen Sie den Drucker, wie in der folgenden Abbildung dargestellt, über ein USB-Kabel an den Computer an. Der USB-Anschluss befindet sich an der Seite des Druckers.
Es werden mehrere Drucker mit demselben Namen erkannt Bei der Erkennung des Druckers können im Bildschirm mit den Erkennungsergebnissen mehrere Drucker mit demselben Namen angezeigt werden. Die Drucker-Namen auf dem Bildschirm werden mit der MAC- Adresse angezeigt, die am Ende des Namens angefügt wird, oder durch den von Bonjour angegebenen Drucker-Namen.
Herstellen einer Verbindung mit einem anderen Computer über ein LAN/Ändern der Verbindungsmethode von USB in LAN Um den Computer hinzuzufügen, über den der Drucker mit dem LAN verbunden wird, oder um die Verbindungsmethode zwischen dem Drucker und dem Computer von USB in LAN zu ändern, führen Sie die Einrichtung entsprechend den Anweisungen auf unserer Website durch.
Drucken der Netzwerkeinstellungsinformationen Sie können die aktuellen Netzwerkeinstellungen des Druckers ausdrucken. Wichtig • Dieser Ausdruck enthält wichtige Informationen über den Computer. Heben Sie ihn gut auf. Der Drucker muss eingeschaltet sein. Legen Sie ein Blatt Normalpapier im A4- oder Letter-Format ein. 3.
Seite 187
*2 Der Status des Netzwerks wird nur ausgedruckt, wenn IPv6 aktiviert ist. *3 Nur wenn IPv6 und IPsec aktiviert sind, wird der Status des Netzwerks ausgedruckt.
Ändern und Überprüfen der Netzwerkeinstellungen IJ Network Tool Bildschirm Canon IJ Network Tool Canon IJ Network Tool-Menüs Ändern der Einstellungen auf der Registerkarte Drahtloses LAN Ändern der detaillierten Einstellungen für WEP Ändern der detaillierten Einstellungen für WPA/WPA2 Ändern der Einstellungen auf der Registerkarte Drahtgebundenes LAN Ändern der Einstellungen auf der Registerkarte Admin-Kennwort...
• Drucken Sie nicht, wenn das IJ Network Tool ausgeführt wird. • Falls die Firewallfunktion Ihrer Sicherheitssoftware aktiviert ist, erscheint möglicherweise eine Meldung mit dem Hinweis, dass die Canon-Software versucht, auf das Netzwerk zuzugreifen. Wenn die Meldung erscheint, stellen Sie die Sicherheitssoftware so ein, dass sie den Zugriff immer zulässt.
Bildschirm Canon IJ Network Tool In diesem Abschnitt werden die im Bildschirm Canon IJ Network Tool angezeigten Elemente beschrieben. 1. Dienstprogramme (Utilities) Ändert die Einstellungen des Geräts. Wählen Sie diese Option aus, um die Einstellungen des Netzwerknamens (SSID) zu ändern.
Seite 192
Hinweis • Dieses Element besitzt dieselbe Funktion wie die Option Aktualisieren (Refresh) im Menü Darstellung (View). 4. Konfiguration... (Configuration...) Bei Auswahl von Dienstprogramme (Utilities) aktiviert. Klicken Sie auf diese Option, um den Bildschirm Konfiguration (Configuration) anzuzeigen und die Einstellungen des ausgewählten Druckers zu konfigurieren.
Canon IJ Network Tool-Menüs In diesem Abschnitt werden die Menüs im Canon IJ Network Tool beschrieben. 1. Menü Canon IJ Network Tool Über Canon IJ Network Tool (About Canon IJ Network Tool) Zeigt die Version dieser Anwendung an. Canon IJ Network Tool beenden (Quit Canon IJ Network Tool) Beendet das IJ Network Tool.
Seite 194
Hinweis • Dieses Element besitzt dieselbe Funktion wie die Option Konfiguration... (Configuration...) im Bildschirm Canon IJ Network Tool. Wartung... (Maintenance...) Zeigt den Bildschirm Wartung (Maintenance) an, mit dem die Netzwerkeinstellungen des Druckers auf die werkseitigen Standardeinstellungen zurückgesetzt werden können. Einrichten des drahtloses LAN des Druckers... (Set up printer's wireless LAN...) Sie können die Einstellungen des Zugriffspunktmodus ändern.
Ändern der Einstellungen auf der Registerkarte Drahtloses LAN Verbinden Sie den Drucker und den Computer vorübergehend mit einem USB-Kabel, um die WLAN- Einstellungen des Druckers zu ändern. Falls Sie die WLAN-Einstellungen des Computers über eine drahtlose Verbindung ohne USB-Verbindung ändern, kann der Computer nach dem Ändern der Einstellungen möglicherweise nicht mehr mit dem Gerät kommunizieren.
Seite 196
AirPort-Netzwerk (Infra) (AirPort Network (Infra)) Der Drucker wird über einen Zugriffspunkt mit dem drahtlosen LAN verbunden. Zugriffspunktmodus (Access point mode) Verbindet externe drahtlose Kommunikationsgeräte (z. B. Computer, Smartphones oder Tablet-Geräte) mit dem Drucker, der als Zugriffspunkt verwendet wird. Hinweis • Wenn unter Netzwerktyp: (Network Type:) die Option Zugriffspunktmodus (Access point mode) angezeigt wird, können Sie die Einstellungen auf der Registerkarte Drahtloses LAN (Wireless LAN) oder Admin-Kennwort (Admin Password) nicht ändern.
Seite 197
Keine (Do Not Use) Wählen Sie diese Option aus, um die Verschlüsselung zu deaktivieren. Kennwort verwenden (WEP) (Use Password (WEP)) Die Übertragung wurde mit einem von Ihnen festgelegten WEP-Schlüssel verschlüsselt. Wurde kein Netzwerkkennwort (WEP) festgelegt, wird automatisch der Bildschirm WEP- Details (WEP Details) angezeigt.
• Bildschirm Zugriffspunkte (Access Points) 1. Gefundene Zugriffspunkte: (Detected Access Points:) Die Signalstärke vom Zugriffspunkt, der Verschlüsselungstyp, der Name des Zugriffspunkts und der Funk-Channel können überprüft werden. Wichtig • Falls Sie eine Verbindung mit einem Netzwerk herstellen, das nicht durch Sicherheitsmaßnahmen geschützt wird, besteht die Gefahr, dass beispielsweise persönliche Daten von Dritten eingesehen werden können.
Seite 199
3. Imposta (Set) Klicken Sie auf diese Option, um den Netzwerknamen (SSID) in Netzwerk (SSID): (Network (SSID):) auf der Registerkarte Drahtloses LAN (Wireless LAN) festzulegen. Hinweis • Wenn der ausgewählte Zugriffspunkt verschlüsselt ist, wird entweder der Bildschirm WEP- Details (WEP Details) oder der Bildschirm WPA/WPA2-Details (WPA/WPA2 Details) angezeigt.
Ändern der detaillierten Einstellungen für WEP Hinweis • Dieser Bildschirm ist auf dem verwendeten Drucker nicht verfügbar. Verbinden Sie den Drucker und den Computer vorübergehend mit einem USB-Kabel, um die WLAN- Einstellungen des Druckers zu ändern. Falls Sie die WLAN-Einstellungen des Computers über eine drahtlose Verbindung ohne USB-Verbindung ändern, kann der Computer nach dem Ändern der Einstellungen möglicherweise nicht mehr mit dem Gerät kommunizieren.
Seite 201
Schlüsselformat (Key Format) ASCII 5 Zeichen 13 Zeichen Hexadezimal (Hex) 10 Stellen 26 Stellen 2. Schlüssellänge: (Key Length:) Wählen Sie entweder 64 Bit (64 bit) oder 128 Bit (128 bit). 3. Schlüsselformat: (Key Format:) Wählen Sie entweder ASCII oder Hex aus. 4.
Ändern der detaillierten Einstellungen für WPA/WPA2 Hinweis • Dieser Bildschirm ist auf dem verwendeten Drucker nicht verfügbar. Verbinden Sie den Drucker und den Computer vorübergehend mit einem USB-Kabel, um die WLAN- Einstellungen des Druckers zu ändern. Falls Sie die WLAN-Einstellungen des Computers über eine drahtlose Verbindung ohne USB-Verbindung ändern, kann der Computer nach dem Ändern der Einstellungen möglicherweise nicht mehr mit dem Gerät kommunizieren.
Seite 203
(TKIP(Basic Encryption)) oder AES(Sichere Verschlüsselung) (AES(Secure Encryption)) aus. • Ist zwischen Drucker und Computer keine Kommunikation möglich, nachdem der Verschlüsselungstyp des Druckers geändert wurde, vergewissern Sie sich, dass die Verschlüsselungstypen für den Computer und den Zugriffspunkt dem für den Drucker eingestellten Verschlüsselungstyp entsprechen.
Ändern der Einstellungen auf der Registerkarte Drahtgebundenes Hinweis • Dieser Bildschirm ist auf dem verwendeten Drucker nicht verfügbar. • Aktivieren Sie die Einstellung "Drahtgebundenes LAN" des Druckers, um die Einstellungen auf der Registerkarte Drahtgebundenes LAN (Wired LAN) zu ändern. Starten Sie das IJ Network Tool. 2.
Seite 205
Folgende IP-Adresse verwenden (Use following IP address) Wählen Sie diese Option aus, falls in der Umgebung, in der der Drucker verwendet wird, keine DHCP-Serverfunktion verfügbar ist oder Sie eine bestimmte oder eine feste IP-Adresse verwenden möchten.
Ändern der Einstellungen auf der Registerkarte Admin-Kennwort Hinweis • Sie können die Einstellungen nicht ändern, wenn Sie den Zugriffspunktmodus verwenden. Starten Sie das IJ Network Tool. 2. Wählen Sie den Drucker unter Drucker: (Printers:) aus. 3. Klicken Sie auf die Schaltfläche Konfiguration... (Configuration...). 4.
Seite 207
6. Klicken Sie auf OK. Ein Bildschirm wird angezeigt, in dem eine Bestätigung angefordert wird, bevor die Einstellungen an den Drucker gesendet werden. Wenn Sie auf OK klicken, werden die Einstellungen an den Drucker gesendet und der Bildschirm Gesendete Einstellungen (Transmitted Settings) angezeigt. Bildschirm Kennwort eingeben (Enter Password) Der folgende Bildschirm wird angezeigt, falls ein Administratorkennwort für den Drucker festgelegt ist.
Überwachen des Status des drahtlosen Netzwerks Hinweis • Dieser Bildschirm ist auf dem verwendeten Drucker nicht verfügbar. • Wenn das Gerät über das drahtgebundene LAN verwendet wird, können Sie den Netzwerkstatus nicht überwachen. Starten Sie das IJ Network Tool. 2. Wählen Sie den Drucker unter Drucker: (Printers:) aus. 3.
Seite 209
Verringern Sie in diesem Fall den Abstand zwischen den Geräten (mindestens 50 m/164 Fuß). • Stellen Sie sicher, dass sich zwischen Drucker und Zugriffspunkt keine Hindernisse befinden. Falls die Kommunikation zwischen verschiedenen Räumen oder Etagen erfolgt, nimmt die Verbindungsleistung in der Regel ab. Wählen Sie geeignete Räumlichkeiten, um derartige Probleme zu vermeiden.
Website durchgeführt werden. Hinweis • Nach dem Initialisieren der LAN-Einstellungen können Sie die Netzwerkeinstellungen des Druckers mit IJ Network Tool über eine USB-Verbindung ändern. Zum Ändern der Einstellungen mit dem Canon IJ Network Tool aktivieren Sie vorher das drahtlose LAN.
Anzeigen der geänderten Einstellungen Der Bildschirm Bestätigung (Confirmation) wird angezeigt, wenn die Druckereinstellungen im Bildschirm Konfiguration (Configuration) geändert wurden. Wenn Sie im Bildschirm Bestätigung (Confirmation) auf OK klicken, wird der folgende Bildschirm zur Bestätigung der geänderten Einstellungen angezeigt. 1. Einstellungen: (Settings:) Eine Liste der im Bildschirm Konfiguration (Configuration) vorgenommenen Änderungen wird angezeigt.
Verwenden des Kartensteckplatzes über ein Netzwerk Hinweis • Dieser Bildschirm ist auf dem verwendeten Drucker nicht verfügbar. Einrichten des Kartensteckplatzes als Netzlaufwerk Einschränkungen bei der Verwendung eines Kartensteckplatzes im Netzwerk Einrichten des Kartensteckplatzes als Netzlaufwerk Der Kartensteckplatz muss aktiviert sein, damit er im Netzwerk verwendet werden kann. Befolgen Sie die nachstehenden Schritte, um den Kartensteckplatz als Netzlaufwerk zu aktivieren.
Einschränkungen bei der Verwendung eines Kartensteckplatzes im Netzwerk • Eine Speicherkarte, die sich in einem Kartensteckplatz innerhalb eines Netzwerks befindet, kann nicht beschrieben werden. Es ist nur möglich, die auf der Speicherkarte befindlichen Daten zu lesen. • Der Kartensteckplatz kann von mehreren Computern genutzt werden, wenn das Gerät in ein Netzwerk eingebunden ist.
Info zu technischen Begriffen In diesem Abschnitt werden die im Handbuch verwendeten technischen Begriffe erläutert. • Zugriffspunkt (Access Point) Ein Drahtlostransceiver oder eine Basisstation, der/die Informationen von Drahtlos-Clients/dem Gerät empfängt und diese erneut rund sendet. In einem Infrastruktur-Netzwerk erforderlich. • Zugriffspunktmodus (Access point mode) Wenn in der Umgebung kein Zugriffspunkt oder drahtloser LAN-Router vorhanden ist, wird das Gerät als Zugriffspunkt für die Verbindung von externen drahtlosen Kommunikationsgeräten (z.
Seite 216
• AES Eine Verschlüsselungsmethode Dies ist optional für WPA/WPA2. Starker kryptografischer Algorithmus, der in US-amerikanischen Regierungsbehörden zur Datenverarbeitung angewendet wird. • AirPort Netzwerk (Infra) Client-Computer- und Geräteeinrichtung, bei der jegliche drahtlose Kommunikation über einen Zugriffspunkt erfolgt. • Authentifizierungsmethode Die Methode, die ein Zugriffspunkt verwendet, um einen Drucker über ein drahtloses LAN zu authentifizieren.
Seite 217
• DHCP-Serverfunktionen Der Router oder der Zugriffspunkt weist automatisch eine IP-Adresse zu, wenn der Drucker oder der PC in einem Netzwerk gestartet wird. • DNS-Server Ein Server, der Gerätenamen in IP-Adressen umwandelt. Geben Sie bei der manuellen Angabe von IP-Adressen sowohl die Adresse eines primären als auch eines sekundären Servers an. •...
Seite 218
• Schlüsselformat (Key Format) Wählen Sie als Kennwort (WEP)-Schlüsselformat entweder ASCII oder Hex aus. Das Zeichen, das für den WEP-Schlüssel verwendet wird, unterscheidet sich je nach gewählten Schlüsselformaten. ◦ ASCII Geben Sie eine Zeichenfolge mit 5 oder 13 Zeichen ein, die alphanumerische Zeichen und Unterstriche "_"...
Seite 219
• Kennwort (WEP)/Kennwort (WEP-Schlüssel) (Password (WEP)/Password (WEP Key)) Eine von IEEE 802.11 verwendete Verschlüsselungsmethode. Freigegebener Sicherheitsschlüssel, der zur Verschlüsselung und Entschlüsselung von Daten verwendet wird, die über WLANs gesendet werden. Dieser Drucker unterstützt Schlüssellängen von 64 Bits oder 128 Bits, die Schlüsselformate ASCII-Code oder Hexadezimal und die Schlüsselnummern 1 bis 4.
Seite 220
Beispiel: IP-Adresse: 192.168.127.123 Subnetmask: 255.255.255.0 Adresse der Subnetmask: 192.168.127.0 • TCP/IP Suite der Kommunikationsprotokolle, die zur Verbindung von Hosts mit dem Internet oder dem LAN verwendet wird. Dieses Protokoll ermöglicht die Kommunikation verschiedener Terminals untereinander. • TKIP Ein von WPA/WPA2 angewendetes Verschlüsselungsprotokoll. •...
Seite 221
◦ Passphrase Dieser verschlüsselte Schlüssel wird zur Authentifizierung des persönlichen WPA verwendet. Die Passphrase ist eine Zeichenfolge mit 8 bis 63 alphanumerischen Zeichen oder einem hexadezimalen Wert mit 64 Stellen. • WPA2 Sicherheitsframework, das von der Wi-Fi Alliance im September 2004 als neue Version von WPA veröffentlicht wurde.
Einschränkungen Falls Sie einen Drucker über das drahtlose LAN verwenden, erkennt der Drucker möglicherweise drahtlose Systeme in der Nähe. Aus diesem Grund sollten Sie dem Zugriffspunkt einen Netzwerkschlüssel (WEP oder WPA/WPA2) zuweisen, um die drahtlose Übertragung zu verschlüsseln. Für eine drahtlose Kommunikation mit einem Produkt, das den Wi-Fi-Standard nicht erfüllt, kann keine Garantie übernommen werden.
Tipps für eine optimale Druckqualität Hilfreiche Informationen zu Tinte Die wichtigsten Schritte zum erfolgreichen Drucken Denken Sie daran, nach dem Einlegen des Papiers die Einstellungen für das Papier festzulegen Abbrechen eines Druckauftrags Vorsichtsmaßnahmen bei der Handhabung des Druckers Wichtige Voraussetzungen für konstante Druckqualität Vorsichtsmaßnahmen beim Transport des Druckers...
Hilfreiche Informationen zu Tinte Wie wird Tinte für andere Vorgänge als das Drucken verwendet? Tinte kann auch für andere Vorgänge als das Drucken verwendet werden. So dient sie nicht nur zum Drucken, sondern wird auch bei der Reinigung des Druckkopfs zur Erhaltung einer optimalen Druckqualität verwendet.
Die wichtigsten Schritte zum erfolgreichen Drucken Überprüfen Sie vor Beginn des Druckvorgangs den Zustand des Druckers! • Ist der Druckkopf funktionsfähig? Wenn die Düsen des Druckkopfs verstopft sind, wird der Ausdruck blass und Papier verschwendet. Überprüfen Sie den Druckkopf, indem Sie das Düsentestmuster drucken. Wartungsverfahren •...
Denken Sie daran, nach dem Einlegen des Papiers die Einstellungen für das Papier festzulegen Falls das eingelegte Papier nicht der Einstellung für den Medientyp entspricht, fällt das Druckergebnis unter Umständen nicht zufrieden stellend aus. Wählen Sie nach dem Einlegen des Papiers die geeignete Medientypeinstellung für das eingelegte Papier aus.
Abbrechen eines Druckauftrags Verwenden Sie niemals die Taste EIN (ON)! Wenn Sie während der Ausführung eines Druckauftrags die Taste EIN (ON) drücken, können die vom Computer weiterhin an den Drucker gesendeten Daten dazu führen, dass nach dem Wiedereinschalten kein Drucken mehr möglich ist. Drücken Sie zum Abbrechen des Druckvorgangs die Taste FORTSETZEN/ABBRECHEN (RESUME/ CANCEL).
Vorsichtsmaßnahmen bei der Handhabung des Druckers Legen Sie keine Gegenstände auf die Abdeckung für Druckkopf ab! Legen Sie keine Gegenstände auf die Abdeckung für Druckkopf ab. Beim Öffnen des Abdeckung für Druckkopf können diese in das hintere Fach fallen und eine Fehlfunktion des Druckers verursachen. Stellen Sie den Drucker so auf, dass nichts darauf fallen kann.
Wichtige Voraussetzungen für konstante Druckqualität Um jederzeit eine optimale Druckqualität sicherzustellen, müssen Sie verhindern, dass der Druckkopf eintrocknet und die Düsen verstopfen. Beachten Sie immer die folgenden Regeln für optimale Druckqualität. Ziehen Sie das Netzkabel erst ab, nachdem der Drucker ausgeschaltet wurde! Beim Drücken der Taste EIN (ON) zum Ausschalten des Druckers wird der Druckkopf automatisch abgedeckt, um die Düsen vor dem Eintrocknen zu schützen.
Vorsichtsmaßnahmen beim Transport des Druckers Beim Transportieren des Druckers sollte Folgendes beachtet werden. Wichtig • Verpacken Sie den Drucker für den sicheren Transport mit ausreichendem Schutzmaterial in einem stabilen Karton. • Lassen Sie Druckkopf und Tintenpatrone im Drucker, und drücken Sie die Taste EIN (ON), um das Gerät auszuschalten.
Seite 231
6. Polstern Sie den Drucker beim Einpacken des Druckers im Karton auf beiden Seiten mit Schutzmaterial.
Rechtlich zulässige Verwendung dieses Produkts und Nutzungsrechte von Bildern Das Drucken folgender Dokumente ist möglicherweise illegal. Die hier aufgeführte Liste erhebt keinen Anspruch auf Vollständigkeit. Lassen Sie sich im Zweifelsfall rechtlich beraten. • Banknoten • Zahlungsanweisungen • Einlagenzertifikate • Briefmarken (entwertet oder postfrisch) •...
Transportieren des Druckers Gehen Sie umsichtig vor, wenn Sie den Drucker transportieren. Vergewissern Sie sich, dass die POWER-Anzeige aus ist, wenn Sie das Netzkabel abziehen, den Drucker transportieren oder aufstellen. Wichtig • Wenn Sie wiederholt das Netzkabel ziehen, den Drucker transportieren oder aufstellen, wenn die POWER-Anzeige leuchtet oder blinkt, kann Tinte austreten oder der Drucker beschädigt werden.
Erwerben Sie ein Netzkabel, das den technischen Daten des Landes oder der Region entspricht, in der Sie den Drucker verwenden möchten. Wir empfehlen die Verwendung eines Original-Netzkabels von Canon. B: Universal-Netzteil Das Universal-Netzteil hängt nicht von den technischen Daten des Landes oder der Region ab, in der Sie es...
* Bestimmtes Zubehör u. U. nicht in allen Ländern oder Regionen verfügbar. • LK-62 Mit diesem Kit können Sie Canon-Drucker an Standorten nutzen, an denen keine Steckdose verfügbar ist. Das Kit besteht aus einer Batterie und einer Batteriehalterung. Um die Batterie zu laden, legen Sie sie in die Batteriehalterung, die Sie am Drucker anbringen.
Technische Daten Allgemeine technische Daten Druckauflösung (dpi) 9600* (horizontal) x 2400 (vertikal) * Tintentropfen können mit einem minimalen Abstand von 1/9600 Zoll aufgetragen werden. Schnittstelle USB-Anschluss: Hi-Speed USB *1 LAN-Anschluss: WLAN: IEEE802.11n / IEEE802.11g / IEEE802.11b *2 *1 Der Computer muss dem Hi-Speed USB-Standard entsprechen. Die Hi- Speed USB-Schnittstelle ist vollständig kompatibel mit USB 1.1, sodass auch eine Verbindung über USB 1.1 möglich ist.
* Mit eingesetztem Druckkopf und eingesetzten Tintenpatronen. Druckkopf/Tinte Insgesamt 1856 Düsen (PgBK 320 Düsen, Y/DyeBK jeweils 256 Düsen, C/M jeweils 512 Düsen) Technische Daten für das Netzwerk Kommunikationsprotokoll TCP/IP WLAN (Wireless LAN) Unterstützte Standards: IEEE802.11n / IEEE802.11g / IEEE802.11b Frequenzbandbreite: 2,4 GHz Kanal: 1-11 oder 1-13 * Frequenzbandbreite und verfügbare Kanäle unterscheiden sich je nach Land oder Region.
XGA 1024 x 768 Andere unterstützte Betriebssysteme Einige Funktionen sind möglicherweise nicht bei jedem Betriebssystem verfügbar. Weitere Informationen zum Betrieb mit iOS, Android und Windows RT finden Sie im Handbuch oder auf der Website von Canon. Funktion zum mobilen Drucken Apple AirPrint...
Drucker möglicherweise nicht verfügbar.) • Bedienfeld des Druckers • IJ Network Tool • Bildschirm zu Informationen des Druckers, der in einigen Versionen der Canon- Anwendungssoftware angezeigt wird • Verwenden Sie beim Ändern des Kennworts 0 bis 32 alphanumerische Zeichen.
Drucken mit verwendeter Anwendungssoftware (Druckertreiber) Drucken mit einfacher Installation Grundlagen Verschiedene Druckmethoden Ändern der Druckqualität und Korrigieren der Bilddaten Überblick über den Druckertreiber Aktualisieren des Druckertreibers...
Drucken mit einfacher Installation Nachstehend wird ein einfacher Einrichtungsvorgang beschrieben, der das richtige Drucken mit diesem Drucker gewährleistet: Überprüfen, ob der Drucker eingeschaltet ist Einlegen von Papier in den Drucker 3. Auswählen des Druckers Wählen Sie Ihr Modell in der Liste Drucker (Printer) im Dialog "Drucken"...
Seite 244
5. Auswählen von Qualität und Medium (Quality & Media) im Popupmenü 6. Auswählen des Medientyps Wählen Sie unter Medientyp (Media Type) den Typ des in den Drucker eingelegten Papiers.
7. Auswählen der Druckqualität Wählen Sie unter Druckqualität (Print Quality) je nach Druckvorhaben die Option Hoch (High), Standard oder Entwurf (Draft) aus. Wichtig • Welche Einstellungen für die Druckqualität ausgewählt werden können, kann je nach Druckprofil variieren. 8. Abschließen der Konfiguration Klicken Sie auf Drucken (Print).
Seite 246
Wichtig • Klicken Sie im Bereich Voreinstellungen (Presets) auf Aktuelle Einstellungen als Voreinstellung sichern... (Save Current Settings as Preset...) (Speichern als... (Save As...)), um die festgelegten Einstellungen zu speichern.
Medienbezeichnung Medientyp (Media Type) im Druckertreiber Normalpapier (einschließlich Recyclingpapier) Normalpapier (Plain Paper) Umschläge Umschlag (Envelope) Originalpapiere von Canon (Fotodruck) Medienname <Artikelnummer> Medientyp (Media Type) im Druckertreiber Fotoglanzpapier Plus II <PP-201> Fotoglanzpapier Plus II (Photo Paper Plus Glossy II) Fotoglanzpapier <GP-501/GP-601>...
Verschiedene Druckmethoden Festlegen der Anzahl der Kopien und der Druckreihenfolge Festlegen des Heftrands Randloser Druck Anpassen des Dokuments an die Papiergröße Zoomdruck Seitenlayoutdruck Bedrucken von Postkarten Anzeigen der Druckergebnisse vor dem Drucken Festlegen des Papierformats (benutzerdefiniertes Format)
Festlegen der Anzahl der Kopien und der Druckreihenfolge Seiten sortieren (Collate pages) + Umkehren Seiten sortieren (Collate pages) + Normal Umkehren (Reverse) (Reverse) So legen Sie die Anzahl der Kopien und die Druckreihenfolge fest: 1. Festlegen der Anzahl der zu druckenden Exemplare Geben Sie die Anzahl der zu druckenden Exemplare unter Kopien (Copies) im Dialog "Drucken"...
Seite 250
5. Abschließen der Konfiguration Klicken Sie auf Drucken (Print). Beim Drucken wird die angegebene Anzahl an Kopien in der festgelegten Druckreihenfolge gedruckt. Wichtig • Wenn die Anwendung, mit der Sie Ihr Dokument erstellt haben, dieselbe Funktion hat, nehmen Sie die Einstellungen im Druckertreiber vor.
Festlegen des Heftrands So legen Sie die Randbreite und die Heftseite fest: 1. Auswahl von Rand (Margin) im Popupmenü vom Dialog "Drucken" 2. Festlegen der Randbreite und der Heftseite Legen Sie bei Bedarf unter Rand (Margin) die Randbreite fest, und wählen Sie eine Heftposition in der Liste Heftseite (Stapling Side) aus.
Randloser Druck Die Funktion für das randlose Drucken erlaubt das Drucken ohne jeden Rand, indem die Daten vergrößert werden, sodass sie leicht über den Rand des Papiers hinausreichen. Beim Standarddruck werden um den Dokumentbereich Ränder erstellt. Beim randlosen Druck werden diese Ränder jedoch nicht erstellt. Wählen Sie den randlosen Druck, wenn Sie z.
Wichtig • Wenn der Schieberegler Erweiterungsumfang (Amount of Extension) ganz rechts steht, können sich auf der Rückseite des Papiers Verschmierungen zeigen. 4. Abschließen der Konfiguration Klicken Sie auf Drucken (Print). Wenn Sie den Druckvorgang ausführen, werden die Daten ohne Rand auf das Papier gedruckt. Wichtig •...
Seite 254
Reduzieren Sie den Erweiterungswert, wenn Sie mit dem Ergebnis des randlosen Druckens nicht zufrieden sind. Der Erweiterungsumfang verringert sich, wenn der Schieberegler Erweiterungsumfang (Amount of Extension) nach links bewegt wird. Wichtig • Wenn der Erweiterungsumfang verringert wird, kann je nach Papiergröße ein unerwünschter Rand auf dem Ausdruck erscheinen.
Anpassen des Dokuments an die Papiergröße So drucken Sie ein Dokument mit automatisch vergrößerten oder verkleinerten und an die Papiergröße angepassten Seiten: 1. Überprüfen des Seitenformats Stellen Sie sicher, dass die Einstellung unter Papierformat (Paper Size) im Dialog "Drucken" mit der Einstellung in der Anwendungssoftware übereinstimmt.
Seite 256
5. Abschließen der Konfiguration Klicken Sie auf Drucken (Print). Beim Drucken wird das Dokument so vergrößert oder verkleinert, dass es auf die Seite passt.
Zoomdruck So drucken Sie ein Dokument mit vergrößerten oder verkleinerten Seiten: 1. Auswählen des Druckers Wählen Sie im Dialog "Seite einrichten" in der Liste Format für (Format For) den Namen Ihres Druckermodells. 2. Einstellen des Zoomdrucks Geben Sie unter Größe (Scale) den Skalierungsfaktor an und klicken Sie auf OK. Hinweis •...
Seitenlayoutdruck Mit dem Seitenlayoutdruck können Sie mehrere Seiten auf einem Blatt Papier ausdrucken. So verwenden Sie die Funktion Seitenlayoutdruck: 1. Auswählen von Layout im Popupmenü vom Dialog "Drucken" 2. Festlegen der Anzahl der Seiten, die auf ein Blatt gedruckt werden sollen Geben Sie unter Seiten pro Blatt (Pages per Sheet) die Anzahl der Seiten an, die auf ein Blatt gedruckt werden sollen.
Seite 259
4. Abschließen der Konfiguration Klicken Sie auf Drucken (Print). Beim Drucken des Dokuments wird auf jedem Blatt die angegebene Anzahl an Seiten in der festgelegten Reihenfolge gedruckt.
Bedrucken von Postkarten In diesem Abschnitt wird die Vorgehensweise für den Postkartendruck beschrieben. Einlegen von Postkarten in den Drucker 2. Auswählen des Papierformats im Dialog "Drucken" Wählen Sie Postkarte (Postcard) oder Postkarte - Doppelt (Postcard Double) aus dem Menü Papierformat (Paper Size). Wichtig •...
Anzeigen der Druckergebnisse vor dem Drucken Unter Mac OS X v10.6.8 können Sie das Druckergebnis vor dem Drucken anzeigen und prüfen. Zum Anzeigen des Druckergebnisses vor dem Drucken klicken Sie auf Vorschau (Preview) im Dialog "Drucken". Hinweis • Wenn Sie im Dialog "Drucken" auf (Aufklappdreieck) klicken und zur detaillierten Anzeige wechseln, wird Vorschau (Preview) nicht angezeigt.
Festlegen des Papierformats (benutzerdefiniertes Format) Sie können Höhe und Breite des Papiers angeben, wenn das Papierformat nicht im Menü Papierformat (Paper Size) verfügbar ist. Ein solches Papierformat wird "benutzerdefiniertes Format" genannt. So richten Sie ein benutzerdefiniertes Papierformat ein: 1. Erstellen eines neuen benutzerdefinierten Papierformats Wählen Sie im Dialog "Drucken"...
Seite 263
• Um ein gespeichertes Papierformat zu löschen, wählen Sie es in der Liste Eigene Papierformate (Custom Paper Sizes) aus und klicken auf -.
Ändern der Druckqualität und Korrigieren der Bilddaten Festlegen der Druckqualität (Benutzerdefiniert) Drucken von Farbdokumenten in Schwarzweiß Festlegen der Farbkorrektur Optimaler Fotodruck von Bilddaten Anpassen der Farben mit dem Druckertreiber Drucken mit ICC-Profilen (Angeben eines ICC-Profils mit der Anwendungssoftware) Drucken mit ICC-Profilen (Angeben eines ICC-Profils mit dem Druckertreiber) Anpassen der Farbbalance Einstellen der Helligkeit Anpassen der Intensität...
Festlegen der Druckqualität (Benutzerdefiniert) Die Druckqualität kann unter Benutzerdefiniert (Custom) festgelegt werden. So legen Sie die Druckqualität fest: 1. Auswahl von Qualität und Medium (Quality & Media) im Popupmenü vom Dialog "Drucken" 2. Auswählen der Druckqualität Aktivieren Sie Benutzerdefiniert (Custom) als Druckqualität (Print Quality). 3.
Drucken von Farbdokumenten in Schwarzweiß So drucken Sie ein farbiges Dokument schwarzweiß: 1. Auswahl von Qualität und Medium (Quality & Media) im Popupmenü vom Dialog "Drucken" 2. Festlegen des Druckens von Graustufen Aktivieren Sie die Option Graustufen drucken (Grayscale Printing). 3.
Festlegen der Farbkorrektur Sie können die Farbkorrekturmethode festlegen, die dem zu druckenden Dokument entspricht. Normalerweise passt der Druckertreiber die Farben mithilfe von Canon Digital Photo Color an, damit die Daten mit den Farbtönen gedruckt werden, die von den meisten Menschen bevorzugt werden.
Seite 269
• Die Einstellung Qualität und Medium (Quality & Media) ist auch bei Auswahl von ColorSync oder Canon Farbabgleich (Canon Color Matching) erforderlich. Verwandte Themen Optimaler Fotodruck von Bilddaten Anpassen der Farben mit dem Druckertreiber Drucken mit ICC-Profilen (Angeben eines ICC-Profils mit der Anwendungssoftware)
Anpassen der Farben mit dem Druckertreiber Beschreibt die Prozedur zum Drucken mithilfe der Farbkorrekturfunktion des Druckertreibers. • So drucken Sie unter Verwendung von Canon Digital Photo Color Der Drucker druckt die Daten in den Farbtönen, die von den meisten Menschen bevorzugt werden.
Anpassen der Farben mit dem Druckertreiber Sie können die Farbkorrekturfunktion des Druckertreibers angeben, um durch die Verwendung von Canon Digital Photo Color mit den Farbtönen zu drucken, die von den meisten Menschen bevorzugt werden. Verwenden Sie beim Drucken aus einer Anwendungssoftware, die ICC-Profile identifizieren kann und deren Angabe erlaubt, die Anwendungssoftware zur Angabe eines ICC-Druckprofil und der Einstellungen für das...
Drucken mit ICC-Profilen (Angeben eines ICC-Profils mit der Anwendungssoftware) Wenn Sie mit Adobe Photoshop, Canon Digital Photo Professional oder einer anderen Anwendungssoftware drucken, die ICC-Eingabeprofile identifizieren kann und das Angeben solcher Profile unterstützt, verwendet der Drucker beim Drucken das integrierte Mac OS-Farbmanagementsystem (ColorSync).
Seite 273
Festlegen der Farbkorrektur Anpassen der Farbbalance Einstellen der Helligkeit Anpassen der Intensität Einstellen des Kontrasts...
Drucken mit ICC-Profilen (Angeben eines ICC-Profils mit dem Druckertreiber) Drucken Sie aus einer Anwendungssoftware, die keine ICC-Eingabeprofile identifizieren oder mithilfe des Farbraums des ICC-Eingabeprofils (sRGB) festlegen kann, das in den Daten angegeben wurde. 1. Auswahl der Option Farbanpassung (Color Matching) im Popupmenü vom Dialog "Drucken"...
Anpassen der Farbbalance Sie können die Farbtöne beim Drucken anpassen. Da diese Funktion die Farbbalance der Druckausgabe durch Veränderung des Tintenmenge jeder einzelnen Farbe anpasst, ändert sich auch die Farbbalance des Dokuments insgesamt. Verwenden Sie die Anwendungssoftware, wenn Sie die Farbbalance grundlegend ändern wollen. Verwenden Sie den Druckertreiber nur für kleine Korrekturen der Farbbalance.
Seite 276
3. Abschließen der Konfiguration Klicken Sie auf Drucken (Print). Wenn Sie den Druckvorgang ausführen, wird das Dokument mit der angepassten Farbbalance gedruckt. Wichtig • Wenn das Kontrollkästchen Graustufen drucken (Grayscale Printing) für Qualität und Medium (Quality & Media) aktiviert ist, sind die Farbbalanceoptionen (Cyan, Magenta, Gelb (Yellow)) nicht verfügbar.
Einstellen der Helligkeit Sie können die Helligkeit der Bilddaten beim Drucken ändern. Diese Funktion ändert nicht reines Weiß oder reines Schwarz, sondern nur die Helligkeit der dazwischen liegenden Farben. Die folgenden Beispiele zeigen das Druckergebnis bei Änderung der Helligkeitseinstellung. Hell (Light) ist ausgewählt Normal ist ausgewählt Dunkel (Dark) ist ausgewählt So passen Sie die Helligkeit an:...
Seite 278
Verwandte Themen Festlegen der Druckqualität (Benutzerdefiniert) Festlegen der Farbkorrektur Anpassen der Farbbalance Anpassen der Intensität Einstellen des Kontrasts...
Anpassen der Intensität Sie können Bilddaten für den Ausdruck abschwächen (aufhellen) oder verstärken (dunkler machen). Im folgenden Beispiel wurde die Intensität erhöht, so dass alle Farben intensiver gedruckt werden. Keine Anpassung Höhere Intensität So passen Sie die Intensität an: 1. Auswahl von Farboptionen (Color Options) im Popupmenü vom Dialog "Drucken"...
Seite 280
Wichtig • Wenn Sie unter Farbanpassung (Color Matching) die Option ColorSync auswählen, ist die Option Intensität (Intensity) nicht verfügbar. Verwandte Themen Festlegen der Druckqualität (Benutzerdefiniert) Festlegen der Farbkorrektur Anpassen der Farbbalance Einstellen der Helligkeit Einstellen des Kontrasts...
Einstellen des Kontrasts Sie können den Bildkontrast während des Druckvorgangs anpassen. Erhöhen Sie den Kontrast, um die Unterschiede zwischen den hellen und dunklen Bereichen von Bildern stärker hervorzuheben. Verringern Sie den Kontrast, wenn die Unterschiede zwischen den hellen und dunklen Bereichen von Bildern nicht so deutlich sein sollen. Keine Anpassung Kontrast einstellen So passen Sie den Kontrast an:...
Seite 282
Wichtig • Wenn Sie unter Farbanpassung (Color Matching) die Option ColorSync auswählen, ist die Option Kontrast (Contrast) nicht verfügbar. Verwandte Themen Festlegen der Druckqualität (Benutzerdefiniert) Festlegen der Farbkorrektur Anpassen der Farbbalance Einstellen der Helligkeit Anpassen der Intensität...
Überblick über den Druckertreiber Canon IJ-Druckertreiber Öffnen des Druckertreiber-Setup-Fensters Dialog "Seite einrichten" Dialog "Drucken" Qualität und Medium Farboptionen Randloser Druck Rand Canon IJ Printer Utility Öffnen des Canon IJ Printer Utility Wartung des Druckers Anzeigen des Druckstatusfensters Löschen nicht benötigter Druckaufträge Nutzungshinweise (Druckertreiber)
Canon IJ-Druckertreiber Der Canon IJ-Druckertreiber (im Folgenden bezeichnet als Druckertreiber) ist eine Softwarekomponente, die auf Ihrem Computer installiert wird. Sie wird zum Drucken von Daten auf diesem Druckerbenötigt. Der Druckertreiber wandelt die von Ihrer Anwendungssoftware erstellten Druckdaten in Daten um, die vom Drucker interpretiert werden können, und sendet diese Daten an den Drucker.
Öffnen des Druckertreiber-Setup-Fensters Sie können das Druckertreiber-Setup-Fenster aus der Anwendungssoftware heraus anzeigen, die Sie gerade verwenden. Öffnen des Dialogfelds "Seite einrichten" Führen Sie folgende Schritte aus, um die Seiteneinstellungen (Papiereinstellungen) vor dem Drucken festzulegen. 1. Auswahl von Seite einrichten... (Page Setup...) im Menü Ablage (File) der Anwendungssoftware Dialog "Seite einrichten"...
Dialog "Seite einrichten" Im Dialog "Papierformat" konfigurieren Sie die grundlegenden Druckeinstellungen wie beispielsweise das Format des im Drucker eingelegten Papiers oder die Skalierung. Um den Dialog Seite einrichten zu öffnen, wählen Sie in der Regel den Befehl Seite einrichten... (Page Setup...) im Menü...
Dialog "Drucken" Im Dialog "Drucken" können Sie den Papiertyp und die Druckqualität festlegen. Um den Dialog "Drucken" zu öffnen, wählen Sie in der Regel Drucken... (Print...) im Menü Ablage (File) Ihrer Softwareanwendung. Drucker (Printer) Wählen Sie den Namen des Druckers, auf dem gedruckt werden soll. Wenn Sie auf Drucker hinzufügen...
Seite 288
Popupmenü Über das Popupmenü können Sie im Dialog "Drucken" zwischen den verschiedenen Seiten wechseln. Welches Menü zuerst angezeigt wird, ist abhängig von der Anwendungssoftware, mit der das Dialogfeld für das Drucken geöffnet wurde. Im Popupmenü können Sie eine der folgenden Optionen auswählen. Layout Sie können einen Seitenlayoutdruck einstellen.
Qualität und Medium In diesem Dialog können Sie die grundlegenden Druckeinstellungen für den jeweiligen Papiertyp festlegen. Solange kein spezielles Druckverfahren erforderlich ist, reichen die Einstellungen in diesem Dialog für den normalen Druckbetrieb aus. Medientyp (Media Type) Wählen Sie den zu verwendenden Medientyp aus. Sie müssen den Medientyp auswählen, der in den Drucker eingelegt ist.
Seite 290
monochrom gedruckt. Wenn Sie ein Farbdokument in Farbe drucken möchten, deaktivieren Sie das Kontrollkästchen. Verwandte Themen Festlegen der Druckqualität (Benutzerdefiniert) Drucken von Farbdokumenten in Schwarzweiß...
Farboptionen Mit diesem Dialog können Sie die Druckfarbe wunschgemäß einstellen. Wenn die Farben des Ausdrucks nicht dem gewünschten Ergebnis entsprechen, passen Sie die Einstellungen im Dialog an, und drucken Sie anschließend erneut. Die hier vorgenommenen Anpassungen haben anders als bei einer Bildbearbeitungssoftware keine Auswirkungen auf die Farben des Originalbilds.
-50 und 50 ein. Das Anpassen der Farbbalance führt zu unterschiedlichen Farbanteilen der einzelnen Farbtinten und so zu unterschiedlichen Farbtönen im gesamten Dokument. Verwenden Sie den Druckertreiber nur für kleinere Korrekturen der Farbbalance. Verwenden Sie die Anwendungssoftware, wenn Sie die Farbbalance grundlegend ändern wollen. Helligkeit (Brightness) Wählen Sie die Helligkeit für die gedruckten Bilder.
Randloser Druck In diesem Dialog können Sie anpassen, wie weit das Dokument beim randlosen Druck über den Rand des Papiers hinausreichen soll. Erweiterungsumfang (Amount of Extension) Geben Sie mit dem Schieberegler Erweiterungsumfang (Amount of Extension) an, in welchem Umfang das Dokument über das Papier hinausreichen soll. Wenn Sie den Regler nach rechts verschieben, wird der Umfang größer, wenn Sie ihn nach links verschieben, wird er kleiner.
Rand In diesem Dialog können Sie die Heftseite und die Breite des Heftrands (für das Heften mehrerer Blätter) festlegen. Rand (Margin) Geben Sie die Breite des Heftrands an. Geben Sie einen Wert zwischen 0 mm (0 Zoll) und 30 mm (1,2 Zoll) ein.
Canon IJ Printer Utility Mit dem Canon IJ Printer Utility können Sie die Druckerwartung durchführen und die Einstellungen des Druckers ändern. Funktionen des Canon IJ Printer Utility Über das Popupmenü können Sie im Canon IJ Printer Utility zwischen den verschiedenen Seiten wechseln.
Seite 296
• Je nach den ausgewählten Elementen kommuniziert der Computer mit dem Drucker, um Informationen abzurufen. Falls keine Kommunikation zwischen Computer und Drucker möglich ist, wird möglicherweise eine Fehlermeldung angezeigt. Klicken Sie in diesem Fall auf Abbrechen (Cancel), um die zuletzt mit dem Computer festgelegten Einstellungen anzuzeigen.
Öffnen des Canon IJ Printer Utility Führen Sie die folgenden Schritte aus, um das Canon IJ Printer Utility zu öffnen. 1. Öffnen Sie die Systemeinstellungen (System Preferences), und wählen Sie Drucker und Scanner (Printers & Scanners) (Drucken und Scannen (Print & Scan) oder Drucken und Faxen (Print &...
Wartung des Druckers Reinigen der Druckköpfe über den Computer Reinigen im Inneren des Druckers Reinigen der Papiereinzugwalzen über den Computer Verwenden des Computers zum Drucken eines Düsentestmusters Ausrichten des Druckkopfs über den Computer Überprüfen des Tintenstatus mithilfe des Computers Überprüfen des aktuellen Batteriestatus Verwalten der Leistung des Druckers Verringern der Geräuschentwicklung des Druckers Ändern des Betriebsmodus des Druckers...
Anzeigen des Druckstatusfensters Prüfen Sie den Druckfortschritt wie nachfolgend beschrieben: 1. Starten des Druckstatusfensters • Wenn die Druckdaten zum Drucker gesendet wurden Das Druckstatusfenster wird automatisch geöffnet. Um das Druckstatusfenster anzuzeigen, klicken Sie auf (das Druckersymbol), das im Dock angezeigt wird. •...
Seite 300
Der ausgewählte Druckauftrag wird gelöscht. Unterbricht den Druckvorgang für das angegebene Dokument. Setzt den Druckvorgang des angegebenen Dokuments fort. Zeigt die Druckauftragsinformationen an. Hält den Druck aller Dokumente an. Wird nur angezeigt, wenn der Druck aller Dokumente angehalten wurde, und setzt den Druck aller Dokumente fort.
Löschen nicht benötigter Druckaufträge Wenn der Druckvorgang vom Drucker nicht gestartet wird, sind möglicherweise noch Daten von abgebrochenen oder fehlgeschlagenen Druckaufträgen vorhanden. Löschen Sie nicht benötigte Druckaufträge im Fenster mit dem Druckstatus. 1. Öffnen Sie die Systemeinstellungen (System Preferences), und wählen Sie Drucker und Scanner (Printers &...
Druckstatus, wenn Sie die Druckerwartung im Canon IJ Printer Utility durchführen. Hinweise zum Hinzufügen eines Druckers • Wenn Sie den Druckertreiber von Canon unter Mac OS installieren und den Drucker über eine Netzwerkverbindung nutzen, können Sie im Dialog Hinzufügen (Add) (Drucker hinzufügen (Add Printer)) die Optionen Bonjour oder Canon IJ Network auswählen.
Aktualisieren des Druckertreibers Verwenden des aktuellen Druckertreibers Löschen des nicht benötigten Canon IJ-Druckers aus der Druckerliste Vor dem Installieren des Druckertreibers Installieren des Druckertreibers...
Verwenden des aktuellen Druckertreibers Wenn Sie den Druckertreiber auf die neueste Version aktualisieren, werden ungelöste Probleme damit möglicherweise behoben. Sie können auf unsere Website zugreifen und den neuesten Druckertreiber für Ihr Druckermodell herunterladen. Wichtig • Sie können den Druckertreiber kostenlos herunterladen, eventuell anfallende Kosten für die Internetverbindung müssen jedoch von Ihnen übernommen werden.
Drucken und Faxen (Print & Fax)) aus. 2. Löschen des Canon IJ-Druckers aus der Druckerliste Wählen Sie in der Druckerliste den Canon IJ-Drucker aus, der gelöscht werden soll, und klicken Sie dann auf -. Klicken Sie auf Drucker löschen (Delete Printer), wenn die Bestätigungsmeldung angezeigt wird.
Vor dem Installieren des Druckertreibers In diesem Abschnitt werden die Elemente erläutert, die Sie vor der Installation der Druckertreiber überprüfen sollten. Sie finden in diesem Abschnitt auch Informationen für den Fall, dass die Druckertreiber nicht installiert werden können. Überprüfen der Einstellungen des Computers •...
Installer), um das Installationsprogramm zu beenden. Starten Sie dann das Installationsprogramm neu. • Das Herunterladen des Druckertreibers ist kostenlos. Es fallen lediglich die normalen Gebühren für Ihre Internetverbindung an. Verwandte Themen Verwenden des aktuellen Druckertreibers Löschen des nicht benötigten Canon IJ-Druckers aus der Druckerliste Vor dem Installieren des Druckertreibers...
Direktes Drucken von Fotos von einem PictBridge-kompatiblen (WLAN) Gerät. Sie können ein PictBridge (WLAN)-kompatibles Gerät wie eine Digitalkamera, einen Camcorder oder ein Mobiltelefon über WLAN mit dem Drucker verbinden und aufgenommene Bilder direkt ohne Computer drucken. Anschließbare Geräte: PictBridge-kompatibles (WLAN) Gerät Druckbares Bilddatenformat: Dieser Drucker akzeptiert Bilder*, die mit einer DCF-kompatiblen (Design rule for Camera File) Kamera aufgenommen wurden, und PNG-Dateien.
Seite 310
Im Menü der LCD-Anzeige des PictBridge-kompatiblen (WLAN) Geräts können Sie Einstellungen vornehmen. Wählen Sie das Format und den Typ des in den Drucker eingelegten Papiers aus. Einstellungen am PictBridge-kompatiblen (WLAN) Gerät 5. Starten Sie den Druckvorgang von Ihrem PictBridge-kompatiblen (WLAN) Gerät.
Layout auf Randlos (Borderless) eingestellt ist. Layout Standard (Randlos), Index, Mit Rand, Randlos, n fach (2, 4, 9, 16)*1, 20-fach*2, 35-fach*3 *1 Layout kompatibel mit Papier im A4- oder Letter-Format und Etikett der Marke Canon oben. -A4/Letter: 4-fach -Fotoetiketten: 2-fach, 4-fach, 9-fach, 16-fach.
Seite 312
Rändern der angegebenen Daten (1-fach) drucken. (Steht bei einigen PictBridge- kompatiblen (WLAN) Geräten von Canon möglicherweise nicht zur Verfügung.) *3 Gedruckt in 35-mm-Filmstillayout (Kontaktabzuglayout). Steht nur bei PictBridge-kompatiblen (WLAN) Geräten von Canon zur Verfügung. (Steht bei einigen PictBridge-kompatiblen (WLAN) Geräten von Canon möglicherweise nicht zur Verfügung.) Druckdatum &...
Fehlersuche Der Drucker lässt sich nicht einschalten Druckvorgang lässt sich nicht starten Papier wird nicht richtig zugeführt/Fehler "Kein Papier" wird angezeigt Druckergebnisse sind nicht zufrieden stellend Es wird keine Tinte ausgegeben Papierstaus Wenn ein Fehler auftritt Einzelsuchfunktion Probleme mit der Netzwerkverbindung Probleme beim Drucken Probleme mit der Druckqualität Probleme mit dem Drucker...
Probleme mit der Netzwerkverbindung Probleme mit dem Drucker bei Verwendung im Netzwerk Es kann kein Drucker im Netzwerk erkannt werden Andere Probleme mit dem Netzwerk...
Probleme mit dem Drucker bei Verwendung im Netzwerk Der Drucker funktioniert plötzlich nicht mehr Geringe Druckgeschwindigkeit Nach dem Austauschen eines Zugriffspunkts bzw. dem Ändern der Einstellungen kann der Drucker nicht mehr verwendet werden...
Der Drucker funktioniert plötzlich nicht mehr Keine Kommunikation mit Drucker über das Wireless LAN möglich Keine Kommunikation mit dem Drucker über den Zugriffspunktmodus Drucken über einen Computer im Netzwerk nicht möglich Keine Kommunikation mit Drucker über das Wireless LAN möglich Der Drucker muss eingeschaltet sein.
Test 10 Falls die Firewallfunktion Ihrer Sicherheitssoftware aktiviert ist, erscheint möglicherweise eine Meldung mit dem Hinweis, dass die Canon-Software versucht, auf das Netzwerk zuzugreifen. Wenn die Meldung erscheint, stellen Sie die Sicherheitssoftware so ein, dass sie den Zugriff immer zulässt.
Die drahtlose Kommunikation zwischen verschiedenen Räumen oder Stockwerken ist im Allgemeinen schlecht. Ändern Sie die Position der Geräte entsprechend. Stellen Sie sicher, dass sich keine Störquellen für die Funkwellen in der Test 7 Umgebung befinden. Falls ein Gerät (z. B. Mikrowellenofen) mit der gleichen Frequenzbandbreite wie die Drahtlosstation in der Nähe aufgestellt wird, kann das Gerät Störungen verursachen.
Geringe Druckgeschwindigkeit Der Drucker druckt möglicherweise gerade einen von einem anderen Computer Test 1 gestarteten großen Auftrag. Vergewissern Sie sich, dass die Funkwellenübertragung einwandfrei funktioniert, Test 2 und passen Sie die Installationspositionen an. Überwachen Sie dabei die Funkwellenübertragung mit dem IJ Network Tool. Überwachen des Status des drahtlosen Netzwerks Stellen Sie sicher, dass sich zwischen Zugriffspunkt und Drucker keine Hindernisse befinden.
Nach dem Austauschen eines Zugriffspunkts bzw. dem Ändern der Einstellungen kann der Drucker nicht mehr verwendet werden Wenn Sie einen Zugriffspunkt autauschen, müssen Sie die Netzwerkeinrichtung des Druckers erneut durchführen. Führen Sie die Netzwerkeinrichtung erneut entsprechend den Anweisungen auf unserer Website durch. Wenn das Problem weiterhin besteht, finden Sie unten weitere Informationen.
Seite 321
Keine Möglichkeit zur Kommunikation mit dem Drucker nach Übernehmen der MAC-/IP- Adressenfilterung oder Eingeben eines Verschlüsselungsschlüssels für den Zugriffspunkt...
Es kann kein Drucker im Netzwerk erkannt werden Beim Einrichten der Netzwerkkommunikation wird der Drucker nicht erkannt Der Drucker wurde im drahtlosen LAN nicht gefunden...
Beim Einrichten der Netzwerkkommunikation wird der Drucker nicht erkannt Wenn der Drucker beim Einrichten der Netzwerkkommunikation im Netzwerk nicht erkannt wird, überprüfen Sie die Netzwerkeinstellungen, bevor Sie eine erneute Druckererkennung starten. Bei der Einrichtung des drahtlosen LAN wird der Drucker nicht erkannt: Test 1 Wichtig •...
Bei der Einrichtung des drahtlosen LAN wird der Drucker nicht erkannt: Test 1 Sind der Computer und das Netzwerkgerät (Router, Zugriffspunkt usw.) konfiguriert, und kann der Computer eine Verbindung mit dem Netzwerk herstellen? Vergewissern Sie sich, dass Sie Webseiten auf dem Computer anzeigen können. Falls keine Webseiten angezeigt werden: Konfigurieren Sie den Computer und das Netzwerkgerät.
Netzwerk zuzugreifen, stellen Sie die Sicherheitssoftware so ein, dass sie den Zugriff zulässt. • Wenn die Meldung nicht auf dem Computer angezeigt wird: Brechen Sie die Einrichtung ab, und stellen Sie die Sicherheitssoftware so ein, dass Canon-Software* auf das Netzwerk zugreifen darf.
Bei der Einrichtung des drahtlosen LAN wird der Drucker nicht erkannt: Test 3 Überprüfen Sie die Einstellungen des Zugriffspunkts. Überprüfen Sie die Netzwerkverbindungseinstellungen des Zugriffspunkts, wie IP-Adressenfilterung, MAC-Adressenfilterung oder DHCP-Funktion. Vergewissern Sie sich, dass der Funkkanal des Zugriffspunkts mit dem des Druckers übereinstimmt. Informationen zum Überprüfen der Einstellungen des Zugriffspunkts erhalten Sie in der mit dem Zugriffspunkt gelieferten Bedienungsanleitung oder beim Hersteller des Geräts.
Führen Sie andernfalls die Netzwerkeinrichtung entsprechend den Anweisungen auf unserer Website durch. Klicken Sie bei Verwendung von IJ Network Tool auf Aktualisieren (Update), Test 5 um erneut nach dem Drucker zu suchen. Bildschirm „Canon IJ Network Tool“ Die Netzwerkeinstellungen des Druckers müssen mit den Einstellungen des Test 6 Zugriffspunkts übereinstimmen.
Seite 328
Test 11 Falls die Firewallfunktion Ihrer Sicherheitssoftware aktiviert ist, erscheint möglicherweise eine Meldung mit dem Hinweis, dass die Canon-Software versucht, auf das Netzwerk zuzugreifen. Wenn die Meldung erscheint, stellen Sie die Sicherheitssoftware so ein, dass sie den Zugriff immer zulässt.
Andere Probleme mit dem Netzwerk Name des Zugriffspunkts, SSID oder Netzwerkschlüssel ist nicht mehr bekannt Während der Einrichtung wird auf dem Bildschirm eine Meldung angezeigt Das Administrator-Kennwort für den Drucker ist nicht mehr bekannt Überprüfen von Netzwerkinformationen Wiederherstellen der Netzwerkeinstellungen des Druckers auf die Herstellerstandards...
Name des Zugriffspunkts, SSID oder Netzwerkschlüssel ist nicht mehr bekannt Keine Verbindung mit einem Zugriffspunkt möglich, für den ein WEP- oder WPA-/WPA2-Schlüssel eingestellt ist (der WEP- oder WPA-/WPA2-Schlüssel wurde vergessen) Einstellen eines Verschlüsselungsschlüssels Keine Verbindung mit einem Zugriffspunkt möglich, für den ein WEP- oder WPA-/WPA2-Schlüssel eingestellt ist (der WEP- oder WPA-/WPA2-Schlüssel wurde vergessen) Informationen zum Einrichten des Zugriffspunkts erhalten Sie in der Bedienungsanleitung für den...
Seite 331
• Wählen Sie für Schlüssel-ID: (Key ID:) 1 aus. Andernfalls ist der Computer nicht in der Lage, über den Zugriffspunkt mit dem Drucker zu kommunizieren. • Voraussetzungen bei Verwendung von WPA/WPA2 Authentifizierungsmethode, Passphrase und dynamischer Verschlüsselungstyp müssen für Zugriffspunkt, Drucker und Computer übereinstimmen. Geben Sie die für den Zugriffspunkt konfigurierte Passphrase ein (eine Abfolge aus 8 bis 63 alphanumerischen Zeichen oder eine 64 Zeichen umfassende hexadezimale Zahl).
Während der Einrichtung wird auf dem Bildschirm eine Meldung angezeigt Bei der Einrichtung wird der Bildschirm Kennwort eingeben (Enter Password) angezeigt Der Bildschirm für die Einrichtung der Verschlüsselung wird nach Auswahl des Zugriffspunkts im Bildschirm Zugriffspunkte (Access Points) angezeigt Die Meldung „Das Gerät wird mit dem unverschlüsselten drahtlosen Netzwerk verbunden“ wird angezeigt Bei der Einrichtung wird der Bildschirm Kennwort eingeben (Enter Password) angezeigt Der folgende Bildschirm wird angezeigt, falls ein Administratorkennwort für den bereits eingerichteten...
Seite 333
Wichtig • Falls Sie eine Verbindung mit einem Netzwerk herstellen, das nicht durch Sicherheitsmaßnahmen geschützt wird, besteht die Gefahr, dass beispielsweise persönliche Daten von Dritten eingesehen werden können.
Das Administrator-Kennwort für den Drucker ist nicht mehr bekannt Initialisieren Sie die Druckereinstellungen. Initialisieren der Druckereinstellungen Führen Sie nach der Initialisierung der Drucker-Einstellungen die Einrichtung entsprechend den Anweisungen auf unserer Website durch.
Zur Anzeige der Netzwerkeinstellungen mithilfe des IJ Network Tool wählen Sie im Menü Darstellung (View) die Option Netzwerkinformationen (Network Information) aus. Canon IJ Network Tool-Menüs Überprüfen der IP-Adresse oder der MAC-Adresse des Computers Führen Sie zum Überprüfen der IP-Adresse oder der MAC-Adresse des Computers die folgenden Schritte aus.
Überprüfen der Kommunikationsfähigkeit zwischen Computer und Drucker bzw. Computer und Zugriffspunkt Wenn Sie überprüfen möchten, ob Kommunikation möglich ist, führen Sie den Pingtest aus. 1. Öffnen Sie den Ordner Dienstprogramme (Utilities) im Ordner Programme (Applications). 2. Starten Sie Netzwerk-Dienstprogramm (Network Utility). 3.
Wiederherstellen der Netzwerkeinstellungen des Druckers auf die Herstellerstandards Wichtig • Beachten Sie, dass durch die Initialisierung alle Netzwerkeinstellungen am Drucker gelöscht werden und Druckvorgänge u. U. nicht mehr möglich sind. Um den Drucker über ein Netzwerk zu verwenden, führen Sie die Einrichtung entsprechend den Anweisungen auf unserer Website durch. Drücken Sie die Taste FORTSETZEN/ABBRECHEN (RESUME/CANCEL), und halten Sie sie gedrückt, bis die POWER-Anzeige 9 Mal blinkt.
Probleme beim Drucken Druckvorgang lässt sich nicht starten Papierstaus Papier wird nicht richtig zugeführt/Fehler "Kein Papier" wird angezeigt Druckvorgang wird vorzeitig angehalten...
Druckvorgang lässt sich nicht starten Vergewissern Sie sich, dass der Netzstecker richtig angeschlossen ist, und Test 1 schalten Sie den Drucker dann wieder ein, indem Sie die Taste EIN (ON) drücken. Wenn Sie eine Batterie verwenden, stellen Sie sicher, dass sie geladen ist. Drücken Sie dann die EIN (ON)- Taste, um den Drucker einzuschalten.
Papierstaus Bei einem Papierstau blinkt die Alarm-Anzeige und es wird automatisch eine Meldung zur Fehlersuche auf dem Computerbildschirm ausgegeben. Führen Sie die in der Meldung beschriebenen Schritte aus. * Der Bildschirm variiert je nach verwendetem Betriebssystem. Informationen zum Entfernen von gestautem Papier finden Sie unter Supportcodeliste (Bei Papierstau).
Papier wird nicht richtig zugeführt/Fehler "Kein Papier" wird angezeigt Stellen Sie sicher, dass Papier eingelegt ist. Test 1 Einlegen von Papier Achten Sie beim Einlegen von Papier auf die folgenden Punkte. Test 2 • Wenn Sie zwei oder mehrere Blätter Papier einlegen, achten Sie darauf, den Papierstapel vor dem Einlegen zu lockern.
Seite 342
Versichern Sie sich, dass sich keine Fremdkörper im hinteren Fach befinden. Test 6 Falls sich im hinteren Fach abgerissene Papierstücke befinden, folgen Sie den Anweisungen unter Papierstaus, um das Papier zu entfernen. Sollte sich ein Fremdkörper im hinteren Fach befinden, schalten Sie den Drucker aus, ziehen den Netzstecker und entfernen den Fremdkörper.
Druckvorgang wird vorzeitig angehalten Ist Papier eingelegt? Test 1 Stellen Sie sicher, dass Papier eingelegt ist. Legen Sie Papier ein, falls im Drucker keines mehr vorhanden ist. Sind in den zu druckenden Dokumenten viele Fotos oder Abbildungen Test 2 enthalten? Beim Drucken großer Datenmengen wie Fotos oder Grafiken benötigen der Drucker und der Computer unter Umständen mehr Zeit für die Verarbeitung der Daten.
Druckergebnisse sind nicht zufrieden stellend Wenn das Druckergebnis aufgrund von weißen Streifen, versetzten Linien oder ungleichmäßiger Farbgebung nicht zufrieden stellend ist, überprüfen Sie zuerst die Einstellungen für Papier und Druckqualität. Stimmen die Einstellungen für das Seitenformat und den Medientyp mit der Test 1 Größe und dem Typ des eingelegten Papiers überein? Wenn diese Einstellungen nicht richtig sind, kann kein zufrieden stellendes Druckergebnis erzielt werden.
Druckauftrag kann nicht abgeschlossen werden Reicht der Festplattenspeicher des Computers aus? Test Löschen Sie nicht benötigte Dateien, um mehr Speicherplatz freizugeben.
Keine Druckergebnisse/Unscharfer Druck/Farben sind falsch/ Weiße Streifen Keine Druckergebnisse Unscharfer Druck Farben sind falsch Weiße Streifen...
Seite 348
Haben Sie die Einstellungen für Papier und Druckqualität überprüft? Test 1 Druckergebnisse sind nicht zufrieden stellend Drucken Sie das Düsentestmuster, und führen Sie sämtliche erforderlichen Test 2 Wartungsmaßnahmen wie die Druckkopfreinigung durch. Drucken Sie das Düsentestmuster, um zu überprüfen, ob die Tinte von den Druckkopfdüsen ordnungsgemäß ausgegeben wird.
Linien sind schief Haben Sie die Einstellungen für Papier und Druckqualität überprüft? Test 1 Druckergebnisse sind nicht zufrieden stellend Führen Sie die Druckkopfausrichtung durch. Test 2 Wenn Linien versetzt gedruckt werden oder der Ausdruck aus anderen Gründen nicht zufrieden stellend ist, muss der Druckkopf ausgerichtet werden.
Anpassen der Intensität Wird Fotopapier zum Drucken von Fotos verwendet? Test 3 Beim Drucken von Daten mit hoher Farbsättigung, wie Fotos oder Bilder mit kräftigen Farben, empfehlen wir die Verwendung von Fotoglanzpapier Plus II oder einem anderen Spezialpapier von Canon. Verwendbare Medientypen...
Papier ist verschmutzt/Bedruckte Oberfläche ist verkratzt Papier ist verschmutzt Die Kanten des Papiers sind verschmutzt Bedruckte Oberfläche ist verschmutzt Bedruckte Oberfläche ist verkratzt Haben Sie die Einstellungen für Papier und Druckqualität überprüft? Test 1 Druckergebnisse sind nicht zufrieden stellend Wird ein geeigneter Papiertyp verwendet? Prüfen Sie Folgendes: Test 2 •...
Seite 352
1. Rollen Sie das Papier wie unten dargestellt in die der Wellung entgegengesetzte Richtung. 2. Prüfen Sie, ob das Papier nun eben ist. Wir empfehlen, das auf diese Weise geglättete Papier blattweise zu bedrucken. Hinweis • Je nach verwendetem Medientyp wird das Papier möglicherweise verschmutzt, oder es wird möglicherweise nicht richtig eingezogen, auch wenn es nicht nach innen abgeknickt ist.
Seite 353
Je nach gedrucktem Inhalt wird möglicherweise die Druckoberfläche verkratzt bzw. werden möglicherweise die Ecken oder Kanten verschmiert. Dies kann auch bei Papiertypen auftreten, bei denen der Hebel nach rechts gestellt wird. Stellen Sie in diesem Fall den Papierstärkehebel nach links. Stellen Sie nach Abschluss des Druckvorgangs den Papierstärkehebel zurück nach rechts.
Seite 354
2. Öffnen Sie das Canon IJ Printer Utility. Öffnen des Canon IJ Printer Utility 3. Wählen Sie im Popupmenü die Option Benutzerdefinierte Einstellungen (Custom Settings) aus. 4. Ziehen Sie den Schieberegler unter Wartezeit für Tintentrocknung: (Ink Drying Wait Time:) zur Einstellung der Wartezeit, und klicken Sie dann auf Übernehmen (Apply).
Rückseite des Papiers ist verschmutzt Haben Sie die Einstellungen für Papier und Druckqualität überprüft? Test 1 Druckergebnisse sind nicht zufrieden stellend Führen Sie eine Bodenplattenreinigung durch, um den Druckerinnenraum zu Test 2 reinigen. Reinigen des Druckerinneren (Bodenplattenreinigung) Hinweis • Bei randlosem Druck, Duplexdruck oder übermäßigem Drucken kann der Innenraum des Druckers mit Tinte verschmutzt werden.
Farben sind ungleichmäßig oder weisen Streifen auf Farben sind ungleichmäßig Farben sind streifig Haben Sie die Einstellungen für Papier und Druckqualität überprüft? Test 1 Druckergebnisse sind nicht zufrieden stellend Drucken Sie das Düsentestmuster, und führen Sie sämtliche erforderlichen Test 2 Wartungsmaßnahmen wie die Druckkopfreinigung durch.
Seite 357
Wenn das Problem nach der Intensivreinigung des Druckkopfs nicht behoben ist, ist der Druckkopf möglicherweise beschädigt. Wenden Sie sich an das Service-Center. Führen Sie die Druckkopfausrichtung durch. Test 3 Ausrichten des Druckkopfs Hinweis • Wenn das Problem nach der Druckkopfausrichtung nicht behoben ist, sollten Sie eine manuelle Druckkopfausrichtung durchführen.
Es wird keine Tinte ausgegeben Ist die Tinte aufgebraucht? Test 1 Öffnen Sie die Abdeckung für Druckkopf, und überprüfen Sie den Status der Anzeige für Tintenbehälter. Überprüfen des Tintenstatus Sind die Druckkopfdüsen verstopft? Test 2 Drucken Sie das Düsentestmuster, um zu überprüfen, ob die Tinte von den Druckkopfdüsen ordnungsgemäß ausgegeben wird.
Probleme mit dem Drucker Der Drucker lässt sich nicht einschalten Der Drucker wird unbeabsichtigt ausgeschaltet Verbindung zum Computer kann mit USB-Kabel nicht ordnungsgemäß hergestellt werden Keine Kommunikation mit Drucker über USB-Verbindung möglich Der Druckkopfhalter bewegt sich nicht in die Austauschposition...
Der Drucker lässt sich nicht einschalten Drücken Sie die Taste EIN (ON). Test 1 Vergewissern Sie sich, dass der Netzstecker richtig am Netzkabelanschluss des Test 2 Druckers angeschlossen ist, und schalten Sie den Drucker wieder ein. Trennen Sie den Drucker von der Stromversorgung. Schließen Sie den Drucker Test 3 dann wieder an die Stromversorgung an.
Der Drucker wird nach Ablauf des von Ihnen eingegebenen Zeitraums automatisch ausgeschaltet, wenn Sie die Einstellung zum automatischen Ausschalten aktivieren. Wenn der Drucker nicht automatisch ausgeschaltet werden soll, öffnen Sie Canon IJ Printer Utility, und wählen Sie im Popupmenü die Option Ein/Aus-Einstellungen (Power Settings) aus. Wählen Sie dann Deaktiviert (Disable) für Netzteil verwenden: (Using AC Adapter:) in Automatisches Ausschalten (Auto Power Off)
Verbindung zum Computer kann mit USB-Kabel nicht ordnungsgemäß hergestellt werden Geringe Druckgeschwindigkeit/Hi-Speed-USB-Verbindung funktioniert nicht Ist die Systemumgebung nicht vollständig mit Hi-Speed-USB kompatibel, wird der Drucker mit einer niedrigeren Geschwindigkeit (entsprechend USB 1.1) betrieben. Der Drucker funktioniert in diesem Fall einwandfrei, die Druckgeschwindigkeit kann jedoch aufgrund der niedrigeren Verbindungsgeschwindigkeit langsamer sein.
Keine Kommunikation mit Drucker über USB-Verbindung möglich Der Drucker muss eingeschaltet sein. Test 1 Stellen Sie sicher, dass das USB-Kabel ordnungsgemäß angeschlossen ist. Test 2 Unter Anschließen des Druckers an den Computer mit einem USB-Kabel finden Sie Informationen zum ordnungsgemäßen Anschluss des USB-Kabels. Starten Sie das IJ Network Tool nicht während eines Druckvorgangs.
Der Druckkopfhalter bewegt sich nicht in die Austauschposition Ist die POWER-Anzeige aus? Test 1 Prüfen Sie, ob die POWER-Anzeige leuchtet. Der Druckkopfhalter bewegt sich nur, wenn der Drucker eingeschaltet ist. Falls die POWER-Anzeige aus ist, schließen Sie die Abdeckung für Druckkopf, und schalten Sie den Drucker ein. Blinkt die Alarm-Anzeige? Test 2 Schließen Sie die Abdeckung für Druckkopf, zählen Sie, wie oft die Alarm-Anzeige blinkt, führen Sie die...
über das Netzwerk jedoch nicht die Netzwerkeinstellungen ändern. 1. Wählen Sie im Menü Gehe zu (Go) des Finders Programme (Applications), doppelklicken Sie auf Canon Utilities > IJ Network Tool, und ziehen Sie das Symbol Canon IJ Network Tool in den Papierkorb (Trash).
Info zu angezeigten Fehlern/Meldungen Wenn ein Fehler auftritt Eine Meldung wird angezeigt Fehlermeldung wird auf PictBridge-kompatiblem (WLAN) Gerät angezeigt...
Wenn ein Fehler auftritt Wenn beim Drucken ein Fehler auftritt, beispielsweise bei fehlendem Papier oder Papierstaus im Drucker, wird automatisch eine Meldung zur Fehlersuche ausgegeben. Führen Sie die in der Meldung beschriebenen Schritte aus. Beim Auftreten eines Fehlers wird ein Supportcode (Fehlernummer) auf dem Computerbildschirm angezeigt und die Alarm-Anzeige blinkt.
Seite 370
Der Druckvorgang kann mit der aktuellen Druckeinstellung nicht 4103 ausgeführt werden. 12 Blinkzeichen Die Batterie ist erschöpft. 1810 15 Blinkzeichen Die Tintenpatrone wird nicht erkannt. 1410, 1411 17 Blinkzeichen Die Tinte ist aufgebraucht. (Die Anzeige auf der Tintenpatrone 1688 leuchtet.) 18 Blinkzeichen Der Tintenstand kann nicht korrekt ermittelt werden.
Seite 371
* Der Bildschirm variiert je nach verwendetem Betriebssystem. Hinweis • Sie können Maßnahmen zur Behebung von Fehlern mit Supportcodes auf Ihrem Computer finden, indem Sie nach einem Supportcode suchen. Klicken Sie zur Suche hier Weitere Informationen zum Beheben von Fehlern ohne Supportcodes finden Sie unter Eine Meldung wird angezeigt.
Eine Meldung wird angezeigt In diesem Abschnitt werden einige Fehler oder Meldungen beschrieben. Hinweis • Bei einigen Fehlern oder Meldungen wird ein Supportcode (Fehlernummer) auf dem Computerbildschirm angezeigt. Weitere Informationen zu Fehlern mit Supportcodes finden Sie unter Supportcodeliste. Das Symbol Inkjet Printer/Scanner/Fax Extended Survey Program wird angezeigt Wenn das Extended Survey Program für Inkjet-Drucker/Scanner/Faxgeräte (Inkjet Printer/Scanner/Fax Extended Survey Program) installiert wird, werden die Nutzungsinformationen zu Drucker und...
Seite 373
Ändern der Einstellungen: 2. Wählen Sie im Menü Gehe zu (Go) vom Finder die Option Programme (Applications), und doppelklicken Sie auf den Ordner Canon Utilities und den Ordner Inkjet Extended Survey Program. 3. Verschieben Sie die Datei Canon Inkjet Printer/Scanner/Fax Extended Survey Program.app in den Papierkorb (Trash).
Seite 374
◦ Bestätigungsbildschirm beim Senden von Informationen nicht anzeigen (Do not display the confirmation screen when information is sent): Wenn dieses Kontrollkästchen aktiviert ist, wird die Information automatisch übermittelt. Wenn das Kontrollkästchen deaktiviert ist, wird das Symbol Inkjet Printer/Scanner/Fax Extended Survey Program zum Zeitpunkt der nächsten Umfrage im Dock angezeigt. Klicken Sie auf das Symbol und folgen Sie den Bildschirmanweisungen.
• In diesem Abschnitt werden Fehler erläutert, die auf PictBridge-kompatiblen (WLAN) Geräten der Marke Canon angezeigt werden. Die Fehlermeldungen und Vorgehensweisen können je nach PictBridge-kompatiblem Gerät unterschiedlich sein. Bei Fehlern, die auf einem nicht von Canon PictBridge stammenden (WLAN)-kompatiblen Gerät angezeigt werden, müssen Sie den Status der Alarm-Anzeige prüfen, um den Fehler zu beheben.
Seite 376
"Tintenauffangbehälter Der Tintenauffangbehälter ist fast voll. voll"/"Tintenauffangbehälter Zählen Sie, wie oft die Alarm-Anzeige blinkt, und führen Sie die entsprechenden voll" Schritte zur Behebung des Fehlers aus. Wenn ein Fehler auftritt "Keine Zählen Sie, wie oft die Alarm-Anzeige blinkt, und führen Sie die entsprechenden Tinte"/"Tintenkassettenfehler"...
Wenn Sie das Problem mit den Hinweisen in diesem Kapitel nicht beheben können, wenden Sie sich an den Händler, bei dem Sie den Drucker gekauft haben, oder an das Service-Center. Die Mitarbeiter des Kundendiensts von Canon sind darin geschult, technischen Support zur Zufriedenheit der Kunden anzubieten.
Supportcodeliste Der Supportcode wird auf dem Computerbildschirm angezeigt, wenn ein Fehler aufgetreten ist. Der "Supportcode" ist die Fehlernummer. Er wird zusammen mit einer Fehlermeldung angezeigt. Überprüfen Sie bei der Anzeige eines Fehlers den Supportcode, der auf dem Computerbildschirm angezeigt wird, und befolgen Sie die entsprechenden Schritte. Der Supportcode wird auf dem Computerbildschirm angezeigt •...
Supportcodeliste (Bei Papierstau) Falls ein Papierstau aufgetreten ist, entfernen Sie das gestaute Papier entsprechend den folgenden spezifischen Anleitungen. • Wenn Sie das gestaute Papier am Papierausgabeschacht oder am hinteren Fach sehen können: 1300 • Wenn das Papier reißt und es sich weder aus dem Papierausgabeschacht noch aus dem hinteren Fach entfernen lässt: Papierstau im Drucker •...
Seite 380
1300 Ursache Im Papierausgabeschacht oder im hinteren Fach ist ein Papierstau aufgetreten. Maßnahme Entfernen Sie das gestaute Papier entsprechend den nachstehenden Anweisungen. Hinweis • Falls Sie den Drucker ausschalten müssen, um gestautes Papier während des Druckvorgangs zu entfernen, drücken Sie die Taste FORTSETZEN/ABBRECHEN (RESUME/CANCEL), um Druckaufträge vor dem Ausschalten des Druckers abzubrechen.
Seite 381
• Wir empfehlen Papier mit einem anderen Format als A5 zum Drucken von Dokumenten mit Fotos oder Grafiken, andernfalls kann sich das Papier bei der Ausgabe wellen und dadurch Papierstaus verursachen. Wenn Sie das Papier nicht entfernen können, das Papier im Drucker reißt oder der Papierstau auch nach dem Entfernen des Papiers nicht behoben ist, wenden Sie sich an das Service-Center.
Papierstau im Drucker Falls das gestaute Papier reißt und es sich weder aus dem Papierausgabeschacht noch aus dem hinteren Fach entfernen lässt, oder wenn das gestaute Papier im Inneren des Druckers verbleibt, entfernen Sie es gemäß nachstehender Anleitung. Hinweis • Falls Sie den Drucker ausschalten müssen, um gestautes Papier während des Druckvorgangs zu entfernen, drücken Sie die Taste FORTSETZEN/ABBRECHEN (RESUME/CANCEL), um Druckaufträge vor dem Ausschalten des Druckers abzubrechen.
Seite 383
4. Halten Sie das gestaute Papier mit Ihren Händen fest. Wenn das Papier aufgerollt ist, ziehen Sie es heraus. 5. Ziehen Sie das gestaute Papier langsam heraus, damit es nicht reißt. Halten Sie das Papier beim Ziehen in einem Winkel von etwa 45 Grad. 6.
Seite 384
7. Schließen Sie die Abdeckung für Druckkopf. Alle Druckaufträge in der Warteschlange werden abgebrochen. Starten Sie die Druckaufträge ggf. neu. Hinweis • Prüfen Sie beim erneuten Einlegen von Papier, ob Sie zum Druck geeignetes Papier verwenden, und legen Sie es richtig ein. Falls auf dem Computerbildschirm eine Meldung über einen Papierstau angezeigt wird, wenn Sie den Druckvorgang nach dem Entfernen des gestauten Papiers fortsetzen, befindet sich möglicherweise noch ein Papierstück im Drucker.
In anderen Fällen Achten Sie auf folgende Punkte: Befinden sich Fremdkörper in der Nähe des Papierausgabeschachts? Test 1 Befinden sich Fremdkörper im hinteren Fach? Test 2 Sollte sich ein Fremdkörper im hinteren Fach befinden, schalten Sie den Drucker aus, ziehen den Netzstecker und entfernen den Fremdkörper.
Seite 386
1000 Ursache Es ist kein Papier in das hintere Fach eingelegt. Maßnahme Legen Sie Papier in das hintere Fach ein, und drücken Sie die Taste FORTSETZEN/ABBRECHEN (RESUME/CANCEL) am Drucker.
Seite 387
1200 Ursache Die Abdeckung für Druckkopf ist geöffnet. Maßnahme Schließen Sie die Abdeckung für Druckkopf, und warten Sie einen Moment. Schließen Sie es nicht, während Sie eine Tintenpatrone austauschen. Wichtig • Wenn Sie die Tintenpatrone ersetzen, berühren Sie nicht den Sperrhebel für den Druckkopf.
Seite 388
1401 Ursache Der Druckkopf könnte beschädigt sein. Maßnahme Wenden Sie sich an das Service-Center.
Seite 389
1403 Ursache Der Druckkopf könnte beschädigt sein. Maßnahme Wenden Sie sich an das Service-Center.
Seite 390
1405 Ursache Der Druckkopf könnte beschädigt sein. Maßnahme Wenden Sie sich an das Service-Center.
Seite 391
Wenn die Vorderkante (der Teil, der zum Druckerinneren zeigt) der Tintenpatrone nach oben herausragt, drücken Sie auf der Tintenpatrone auf das Logo "Canon", damit sie richtig einrastet. Wenn die Anzeige für Tintenbehälter leuchtet, obwohl die Tintenpatrone richtig eingesetzt ist, müssen Sie...
Seite 392
Wenn die Vorderkante (der Teil, der zum Druckerinneren zeigt) der Tintenpatrone nach oben herausragt, drücken Sie auf der Tintenpatrone auf das Logo "Canon", damit sie richtig einrastet. Wenn die Anzeige für Tintenbehälter leuchtet, obwohl die Tintenpatrone richtig eingesetzt ist, müssen Sie...
Seite 393
1600 Ursache Leuchtet die Anzeige auf dem Tintenbehälter, ist die Tinte möglicherweise aufgebraucht. Maßnahme Es wird empfohlen, den Tintenbehälter zu ersetzen. Falls ein Druckvorgang läuft und Sie diesen fortsetzen möchten, drücken Sie nach Einsetzen eines Tintenbehälters die Taste FORTSETZEN/ABBRECHEN (RESUME/CANCEL) am Drucker. Anschließend kann der Druckvorgang fortgesetzt werden.
Seite 394
1660 Ursache Die Tintenpatrone ist nicht eingesetzt. Maßnahme Setzen Sie die Tintenpatrone ein.
Seite 395
1681 Ursache Es sind mehrere Tintenbehälter derselben Farbe eingesetzt. (Die Anzeige auf der Tintenpatrone leuchtet.) Maßnahme Vergewissern Sie sich, dass die Tintenbehälter an den richtigen Positionen eingesetzt sind.
Seite 396
Wenn die Vorderkante (der Teil, der zum Druckerinneren zeigt) der Tintenpatrone nach oben herausragt, drücken Sie auf der Tintenpatrone auf das Logo "Canon". • Am Sperrhebel für den Druckkopf befinden sich links und rechts jeweils eine Lasche. Drücken Sie auf beide Laschen des Sperrhebels für den Druckkopf, und vergewissern Sie sich, dass sie richtig...
Seite 397
Drucker mindestens 5 Sekunden lang gedrückt und lassen Sie sie wieder los. Dadurch wird die Deaktivierung der Funktion zum Ermitteln des Tintenstands gespeichert. Beachten Sie, dass Canon nicht für Fehlfunktionen oder Probleme haftbar ist, die durch das Fortsetzen des Druckvorgangs ohne Tinte entstehen.
Seite 398
Drucker mindestens 5 Sekunden lang gedrückt und lassen Sie sie wieder los. Dadurch wird die Deaktivierung der Funktion zum Ermitteln des Tintenstands gespeichert. Beachten Sie, dass Canon nicht für Fehlfunktionen oder Schäden am Gerät haftet, die durch wiederaufgefüllte Tintenbehälter verursacht wurden.
Seite 399
1700 Ursache Tintenauffangbehälter ist fast voll. Maßnahme Drücken Sie die Taste FORTSETZEN/ABBRECHEN (RESUME/CANCEL) am Drucker, um den Druckvorgang fortzusetzen. Wenden Sie sich an das Service-Center.
Seite 400
1701 Ursache Tintenauffangbehälter ist fast voll. Maßnahme Drücken Sie die Taste FORTSETZEN/ABBRECHEN (RESUME/CANCEL) am Drucker, um den Druckvorgang fortzusetzen. Wenden Sie sich an das Service-Center.
Seite 401
1810 Ursache Die Batterie ist erschöpft. Maßnahme Wenn ein Druckvorgang läuft, unterbrechen Sie ihn. Schalten Sie den Drucker aus. Legen Sie dann eine vollständig geladene Batterie ein, oder entfernen Sie die Batteriehalterung und schließen Sie das mitgelieferte Netzteil am Drucker an.
Seite 402
2100 Ursache Das Papierformat unter "Druckeinstellungen" entspricht nicht der Größe des eingelegten Papiers. Maßnahme Überprüfen Sie die Druckeinstellungen und das eingelegte Papier. Legen Sie Papier im richtigen Format ein, und drücken Sie auf dem Drucker die Taste FORTSETZEN/ABBRECHEN (RESUME/CANCEL). Wenn Sie den Druckvorgang abbrechen möchten, drücken Sie die Taste FORTSETZEN/ABBRECHEN (RESUME/CANCEL) am Drucker erneut, während die POWER-Anzeige blinkt.
Seite 403
2101 Ursache Das Papierformat unter "Druckeinstellungen" entspricht nicht der Größe des eingelegten Papiers. Maßnahme Überprüfen Sie die Druckeinstellungen und das eingelegte Papier. Legen Sie Papier im richtigen Format ein, und drücken Sie auf dem Drucker die Taste FORTSETZEN/ABBRECHEN (RESUME/CANCEL). Wenn Sie den Druckvorgang abbrechen möchten, drücken Sie die Taste FORTSETZEN/ABBRECHEN (RESUME/CANCEL) am Drucker erneut, während die POWER-Anzeige blinkt.
Seite 404
2103 Ursache Der Drucker kann das Papierformat nicht erkennen. Maßnahme Drücken Sie die Taste FORTSETZEN/ABBRECHEN (RESUME/CANCEL) des Druckers, um die Fehlermeldung zu löschen, und versuchen Sie dann erneut zu drucken. Sollte dieser Fehler selbst nach erneutem Drucken weiterhin auftreten, stellen Sie den Drucker über den Druckertreiber oder Remote UI so ein, dass er die Papierbreite nicht erkennt.
Seite 405
Fehlermeldung zu löschen, und gehen Sie dann nach den folgenden Anleitungen vor. • Überprüfen Sie den Zustand des Druckkopfs, indem Sie das Düsentestmuster drucken. • Legen Sie ein Blatt Canon Fotopapier Matt MP-101 im Format A4/Letter ein, und führen Sie die automatische Druckkopfausrichtung erneut durch.
Seite 406
4103 Ursache Der Druckvorgang kann mit den aktuellen Druckeinstellungen nicht ausgeführt werden. Maßnahme Drücken Sie die Taste FORTSETZEN/ABBRECHEN (RESUME/CANCEL) am Drucker, um den Druckvorgang abzubrechen. Ändern Sie dann die Druckeinstellungen, und drucken Sie erneut.
Seite 407
5100 Ursache Es ist ein Druckerfehler aufgetreten. Maßnahme Beenden Sie den Druckvorgang, und schalten Sie den Drucker aus. Überprüfen Sie dann Folgendes. • Stellen Sie sicher, dass keine Materialien (z. B. gestautes Papier) die Bewegung des Druckkopfhalters verhindern. Entfernen Sie ggf. das Material. •...
Seite 408
5200 Ursache Es ist ein Druckerfehler aufgetreten. Maßnahme Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers aus der Steckdose. Wenn Sie eine Batterie verwenden, schalten Sie den Drucker aus, und entfernen Sie die Batterie. Schließen Sie den Drucker wieder an bzw. setzen Sie die Batterie wieder ein, und schalten Sie dann den Drucker wieder ein.
Seite 409
5400 Ursache Es ist ein Druckerfehler aufgetreten. Maßnahme Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers aus der Steckdose. Wenn Sie eine Batterie verwenden, schalten Sie den Drucker aus, und entfernen Sie die Batterie. Schließen Sie den Drucker wieder an bzw. setzen Sie die Batterie wieder ein, und schalten Sie dann den Drucker wieder ein.
Seite 410
5700 Ursache Es ist ein Druckerfehler aufgetreten. Maßnahme Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers aus der Steckdose. Wenn Sie eine Batterie verwenden, schalten Sie den Drucker aus, und entfernen Sie die Batterie. Schließen Sie den Drucker wieder an bzw. setzen Sie die Batterie wieder ein, und schalten Sie dann den Drucker wieder ein.
Seite 411
5B00 Ursache Es ist ein Druckerfehler aufgetreten. Maßnahme Wenden Sie sich an das Service-Center.
Seite 412
5B01 Ursache Es ist ein Druckerfehler aufgetreten. Maßnahme Wenden Sie sich an das Service-Center.
Seite 413
5C00 Ursache Es ist ein Druckerfehler aufgetreten. Maßnahme Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers aus der Steckdose. Wenn Sie eine Batterie verwenden, schalten Sie den Drucker aus, und entfernen Sie die Batterie. Schließen Sie den Drucker wieder an bzw. setzen Sie die Batterie wieder ein, und schalten Sie dann den Drucker wieder ein.
Seite 414
6000 Ursache Es ist ein Druckerfehler aufgetreten. Maßnahme Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers aus der Steckdose. Wenn Sie eine Batterie verwenden, schalten Sie den Drucker aus, und entfernen Sie die Batterie. Schließen Sie den Drucker wieder an bzw. setzen Sie die Batterie wieder ein, und schalten Sie dann den Drucker wieder ein.
Seite 415
6500 Ursache Es ist ein Druckerfehler aufgetreten. Maßnahme Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers aus der Steckdose. Wenn Sie eine Batterie verwenden, schalten Sie den Drucker aus, und entfernen Sie die Batterie. Schließen Sie den Drucker wieder an bzw. setzen Sie die Batterie wieder ein, und schalten Sie dann den Drucker wieder ein.
Seite 416
6800 Ursache Es ist ein Druckerfehler aufgetreten. Maßnahme Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers aus der Steckdose. Wenn Sie eine Batterie verwenden, schalten Sie den Drucker aus, und entfernen Sie die Batterie. Schließen Sie den Drucker wieder an bzw. setzen Sie die Batterie wieder ein, und schalten Sie dann den Drucker wieder ein.
Seite 417
6801 Ursache Es ist ein Druckerfehler aufgetreten. Maßnahme Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers aus der Steckdose. Wenn Sie eine Batterie verwenden, schalten Sie den Drucker aus, und entfernen Sie die Batterie. Schließen Sie den Drucker wieder an bzw. setzen Sie die Batterie wieder ein, und schalten Sie dann den Drucker wieder ein.
Seite 418
6900 Ursache Es ist ein Druckerfehler aufgetreten. Maßnahme Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers aus der Steckdose. Wenn Sie eine Batterie verwenden, schalten Sie den Drucker aus, und entfernen Sie die Batterie. Schließen Sie den Drucker wieder an bzw. setzen Sie die Batterie wieder ein, und schalten Sie dann den Drucker wieder ein.
Seite 419
6901 Ursache Es ist ein Druckerfehler aufgetreten. Maßnahme Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers aus der Steckdose. Wenn Sie eine Batterie verwenden, schalten Sie den Drucker aus, und entfernen Sie die Batterie. Schließen Sie den Drucker wieder an bzw. setzen Sie die Batterie wieder ein, und schalten Sie dann den Drucker wieder ein.
Seite 420
6902 Ursache Es ist ein Druckerfehler aufgetreten. Maßnahme Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers aus der Steckdose. Wenn Sie eine Batterie verwenden, schalten Sie den Drucker aus, und entfernen Sie die Batterie. Schließen Sie den Drucker wieder an bzw. setzen Sie die Batterie wieder ein, und schalten Sie dann den Drucker wieder ein.
Seite 421
6910 Ursache Es ist ein Druckerfehler aufgetreten. Maßnahme Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers aus der Steckdose. Wenn Sie eine Batterie verwenden, schalten Sie den Drucker aus, und entfernen Sie die Batterie. Schließen Sie den Drucker wieder an bzw. setzen Sie die Batterie wieder ein, und schalten Sie dann den Drucker wieder ein.
Seite 422
6911 Ursache Es ist ein Druckerfehler aufgetreten. Maßnahme Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers aus der Steckdose. Wenn Sie eine Batterie verwenden, schalten Sie den Drucker aus, und entfernen Sie die Batterie. Schließen Sie den Drucker wieder an bzw. setzen Sie die Batterie wieder ein, und schalten Sie dann den Drucker wieder ein.
Seite 423
6930 Ursache Es ist ein Druckerfehler aufgetreten. Maßnahme Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers aus der Steckdose. Wenn Sie eine Batterie verwenden, schalten Sie den Drucker aus, und entfernen Sie die Batterie. Schließen Sie den Drucker wieder an bzw. setzen Sie die Batterie wieder ein, und schalten Sie dann den Drucker wieder ein.
Seite 424
6931 Ursache Es ist ein Druckerfehler aufgetreten. Maßnahme Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers aus der Steckdose. Wenn Sie eine Batterie verwenden, schalten Sie den Drucker aus, und entfernen Sie die Batterie. Schließen Sie den Drucker wieder an bzw. setzen Sie die Batterie wieder ein, und schalten Sie dann den Drucker wieder ein.
Seite 425
6932 Ursache Es ist ein Druckerfehler aufgetreten. Maßnahme Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers aus der Steckdose. Wenn Sie eine Batterie verwenden, schalten Sie den Drucker aus, und entfernen Sie die Batterie. Schließen Sie den Drucker wieder an bzw. setzen Sie die Batterie wieder ein, und schalten Sie dann den Drucker wieder ein.
Seite 426
6933 Ursache Es ist ein Druckerfehler aufgetreten. Maßnahme Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers aus der Steckdose. Wenn Sie eine Batterie verwenden, schalten Sie den Drucker aus, und entfernen Sie die Batterie. Schließen Sie den Drucker wieder an bzw. setzen Sie die Batterie wieder ein, und schalten Sie dann den Drucker wieder ein.
Seite 427
6940 Ursache Es ist ein Druckerfehler aufgetreten. Maßnahme Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers aus der Steckdose. Wenn Sie eine Batterie verwenden, schalten Sie den Drucker aus, und entfernen Sie die Batterie. Schließen Sie den Drucker wieder an bzw. setzen Sie die Batterie wieder ein, und schalten Sie dann den Drucker wieder ein.
Seite 428
6941 Ursache Es ist ein Druckerfehler aufgetreten. Maßnahme Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers aus der Steckdose. Wenn Sie eine Batterie verwenden, schalten Sie den Drucker aus, und entfernen Sie die Batterie. Schließen Sie den Drucker wieder an bzw. setzen Sie die Batterie wieder ein, und schalten Sie dann den Drucker wieder ein.
Seite 429
6942 Ursache Es ist ein Druckerfehler aufgetreten. Maßnahme Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers aus der Steckdose. Wenn Sie eine Batterie verwenden, schalten Sie den Drucker aus, und entfernen Sie die Batterie. Schließen Sie den Drucker wieder an bzw. setzen Sie die Batterie wieder ein, und schalten Sie dann den Drucker wieder ein.
Seite 430
6943 Ursache Es ist ein Druckerfehler aufgetreten. Maßnahme Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers aus der Steckdose. Wenn Sie eine Batterie verwenden, schalten Sie den Drucker aus, und entfernen Sie die Batterie. Schließen Sie den Drucker wieder an bzw. setzen Sie die Batterie wieder ein, und schalten Sie dann den Drucker wieder ein.
Seite 431
6944 Ursache Es ist ein Druckerfehler aufgetreten. Maßnahme Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers aus der Steckdose. Wenn Sie eine Batterie verwenden, schalten Sie den Drucker aus, und entfernen Sie die Batterie. Schließen Sie den Drucker wieder an bzw. setzen Sie die Batterie wieder ein, und schalten Sie dann den Drucker wieder ein.
Seite 432
6945 Ursache Es ist ein Druckerfehler aufgetreten. Maßnahme Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers aus der Steckdose. Wenn Sie eine Batterie verwenden, schalten Sie den Drucker aus, und entfernen Sie die Batterie. Schließen Sie den Drucker wieder an bzw. setzen Sie die Batterie wieder ein, und schalten Sie dann den Drucker wieder ein.
Seite 433
6946 Ursache Es ist ein Druckerfehler aufgetreten. Maßnahme Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers aus der Steckdose. Wenn Sie eine Batterie verwenden, schalten Sie den Drucker aus, und entfernen Sie die Batterie. Schließen Sie den Drucker wieder an bzw. setzen Sie die Batterie wieder ein, und schalten Sie dann den Drucker wieder ein.
Seite 434
6A00 Ursache Es ist ein Druckerfehler aufgetreten. Maßnahme Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers aus der Steckdose. Wenn Sie eine Batterie verwenden, schalten Sie den Drucker aus, und entfernen Sie die Batterie. Schließen Sie den Drucker wieder an bzw. setzen Sie die Batterie wieder ein, und schalten Sie dann den Drucker wieder ein.
A000 Ursache Es ist ein Druckerfehler aufgetreten. Maßnahme Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers aus der Steckdose. Wenn Sie eine Batterie verwenden, schalten Sie den Drucker aus, und entfernen Sie die Batterie. Schließen Sie den Drucker wieder an bzw. setzen Sie die Batterie wieder ein, und schalten Sie dann den Drucker wieder ein.
A100 Ursache Ein Problem mit der Batterie ist aufgetreten. Maßnahme Brechen Sie den Druckvorgang ab, und schalten Sie dann den Drucker aus. Tauschen Sie die Batterie aus, oder entfernen Sie die Batteriehalterung und schließen Sie das mitgelieferte Netzteil an den Drucker an. Schließen Sie den Drucker wieder an und schalten Sie den Drucker ein.
B201 Ursache Es ist ein Fehler aufgetreten, der die Kontaktaufnahme mit dem Service-Center erfordert. Maßnahme Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers aus der Steckdose. Wenn Sie eine Batterie verwenden, schalten Sie den Drucker aus, und entfernen Sie die Batterie. Wenden Sie sich an das Service-Center.
B202 Ursache Es ist ein Fehler aufgetreten, der die Kontaktaufnahme mit dem Service-Center erfordert. Maßnahme Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers aus der Steckdose. Wenn Sie eine Batterie verwenden, schalten Sie den Drucker aus, und entfernen Sie die Batterie. Wenden Sie sich an das Service-Center.
B203 Ursache Es ist ein Fehler aufgetreten, der die Kontaktaufnahme mit dem Service-Center erfordert. Maßnahme Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers aus der Steckdose. Wenn Sie eine Batterie verwenden, schalten Sie den Drucker aus, und entfernen Sie die Batterie. Wenden Sie sich an das Service-Center.
B204 Ursache Es ist ein Fehler aufgetreten, der die Kontaktaufnahme mit dem Service-Center erfordert. Maßnahme Schalten Sie den Drucker aus, und ziehen Sie das Netzkabel des Druckers aus der Steckdose. Wenn Sie eine Batterie verwenden, schalten Sie den Drucker aus, und entfernen Sie die Batterie. Wenden Sie sich an das Service-Center.
