6.3.
VESA Vorrichtung
Auf der Rückseite des Unterschriftenpads befinden sich Markierungen für eine 75x75 mm VESA
Halterung. Zur Montage müssen Kunststoffschrauben (z. B. Ejot oder Schriever) mit einem
Durchmesser von 3 mm und einer max. Eindringtiefe von 6,5 mm verwendet werden.
Die Verwendung von falschem Montagezubehör kann zu Beschädigungen am
Gehäuse und der Elektronik führen.

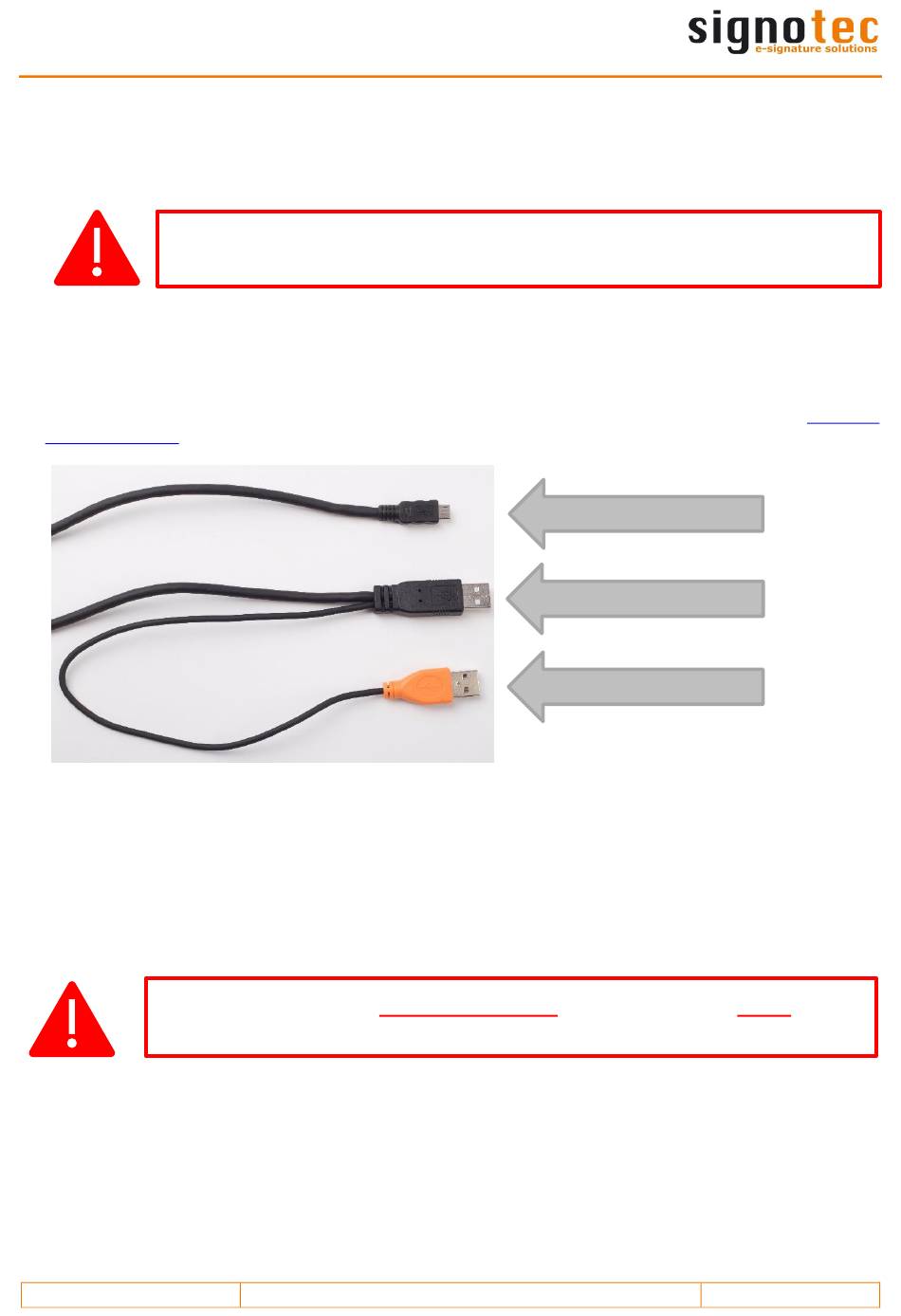

6.4. USB-Kabel
Das mitgelieferte USB-Y-Kabel verfügt über 3 unterschiedliche Stecker. Der Micro-USB-Stecker wird
mit dem Gerät verbunden. Der schwarze Stecker stellt Strom- und Datenübertragung her und der
orange Stecker bietet eine zusätzliche Stromversorgung. Mehr dazu finden Sie im Kapitel
des
USB-Kabels.
7. Anschlussarten
Das Unterschriftenpad signotec Delta Pen Display wird per USB mit dem Computer verbunden. Eine
alternative Anschlussart gibt es nicht. Wenn Sie ein Gerät z. B. über das Netzwerk anbinden möchten,
empfehlen wir unser „echtes" Unterschriftenpad Delta.
8. Inbetriebnahme
Bitte installieren Sie alle benötigten Treiber auf Ihrem System, bevor Sie das
Gerät anschließen. Führen Sie auch den benötigten Neustart des Systems durch.
Bevor Sie das Gerät in Betrieb nehmen, stellen Sie bitte sicher, dass Sie den signotec Pen Display
Manager sowie den DisplayLink Treiber installiert haben. Nach Installation der Treiber ist ein Neu-
start des PCs erforderlich. Anschließend können Sie das Gerät mit dem PC verbinden.
Das Gerät verfügt über ein wechselbares USB-Y-Kabel mit zwei standardisierten USB-Typ-A- sowie
einem Micro-USB Stecker. Über dieses Kabel werden im Normalfall sowohl der Datenverkehr als auch
die Stromversorgung sichergestellt. Verbinden Sie den Stecker mit einem freien USB-Anschluss des
© 2000 - 2020 signotec GmbH
Benutzerhandbuch signotec Delta Pen Display
Micro-USB
USB-Daten-Anschluss
USB-Strom-Anschluss
Montage
Seite 8 von 16
