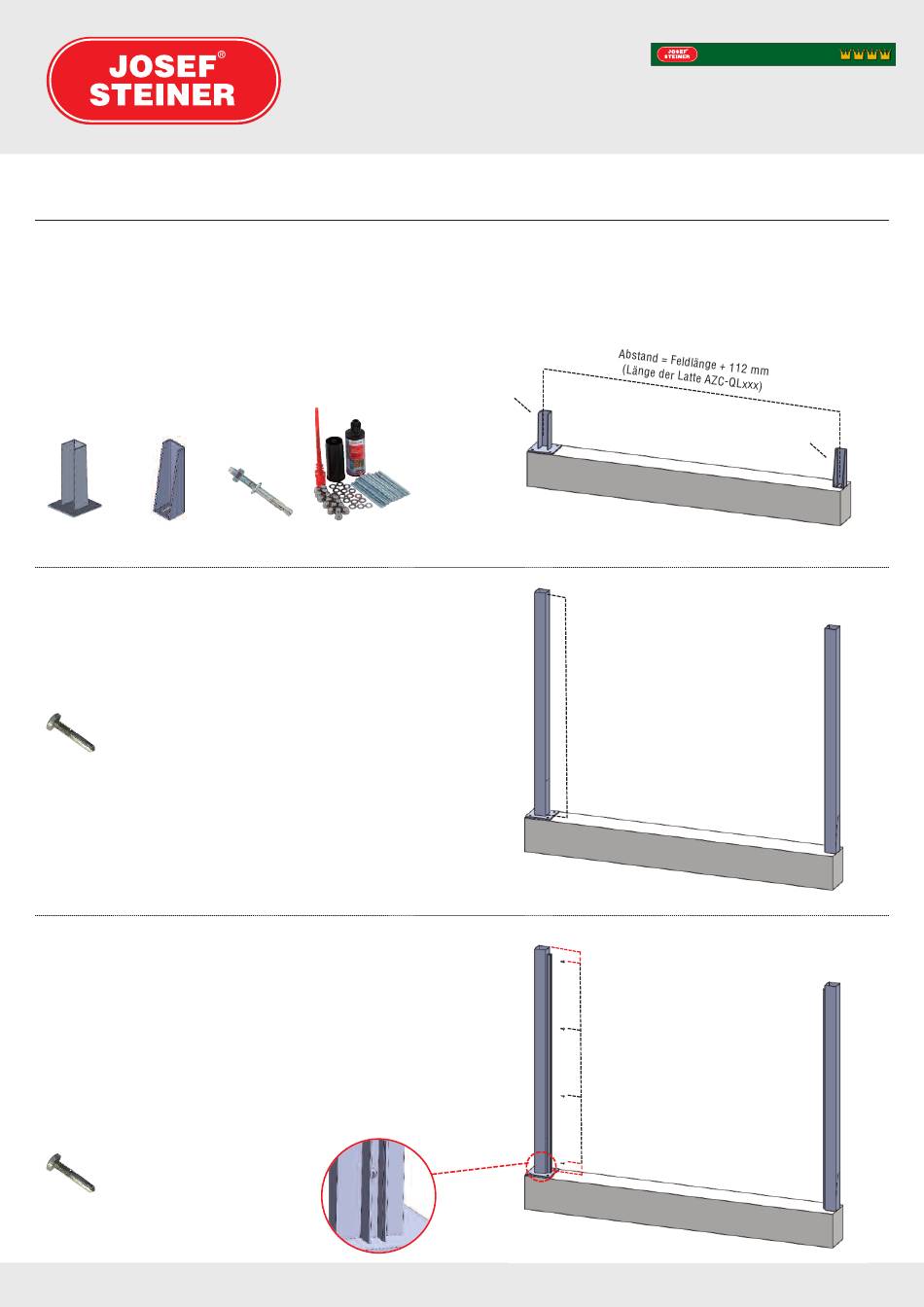

3. Aufbau – und Verwendungsanleitung
3.1. Fußplatten montieren
(wenn die Montage zwischen zwei Betonsäulen erfolgt gehen Sie gleich zu Punkt 3.3)
Positionieren Sie die Einschubteile bzw. Fußplatten im gewünschten Abstand.
Beachten Sie, dass die Lattenlänge um 112 mm kürzer ist, als der Abstand
der Fußplatten (Mitte – Mitte gemessen).
Befestigen Sie die Fußplatten (AZ-FP1010) mit
4 Spezialbolzenanker (ZP5212) oder das Einschubteil (AZ-EINSCHUB)
mit 2 Spezialbolzenanker am Untergrund.
wir unseren Montagekleber mit Gewindestangen Set (MK-150)
Bestell - Nr.:
Bestell - Nr.:
AZ-FP1010
AZ-EINSCHUB
3.2. Pfosten montieren
Bei Bedarf, schneiden Sie die Pfosten auf das gewünschte Maß
ab und schieben Sie diese über die Einschubteile / Fußplatten.
Bei Bedarf, sichern Sie die Pfosten zusätzlich mit einer Schraube.
(MS-5529-50)
Bestell - Nr.:
MS-5529-50
ACHTUNG:
Die Länge der Pfosten setzt sich aus der Höhe des Zaunfeldes
(mit Bodenluft (AZ-QLExxx)) + mind. 30 mm Überstand für die
Abdeckkappe zusammen.
3.3. U-Profil montieren
Längen Sie die U-Profile unten auf das gewünschte Maß ab.
Befestigen Sie die U-Profile (Führungsschiene für die
Lattenprofile) an den Stehern mit selbstschneidenden Schrauben
(MS-5529-50). Bei Betonsäulen mit Dübel und Schrauben.
Das U-Profil steht am Boden auf.
ACHTUNG:
Beachten Sie, die Länge des U-Profils setzt sich aus der
Feldhöhe zuzüglich gewünschte Bodenluft zusammen.
Bestell - Nr.:
MS-5529-50
Aufbauanleitung
Alu Querlattenzaun Cardiff
Alternativ
empfehlen
Bestell - Nr.:
Bestell - Nr.:
ZP5212
MK-150
AZ-FP1010
gewünschte Pfostenlänge =
Bodenluft + Höhe Zaunfeld
+ 30 mm für Abdeckkappen
50 mm
x= (L - 100) / 3
x= (L - 100) / 3
50 mm
