3. Aufbau – und Verwendungsanleitung

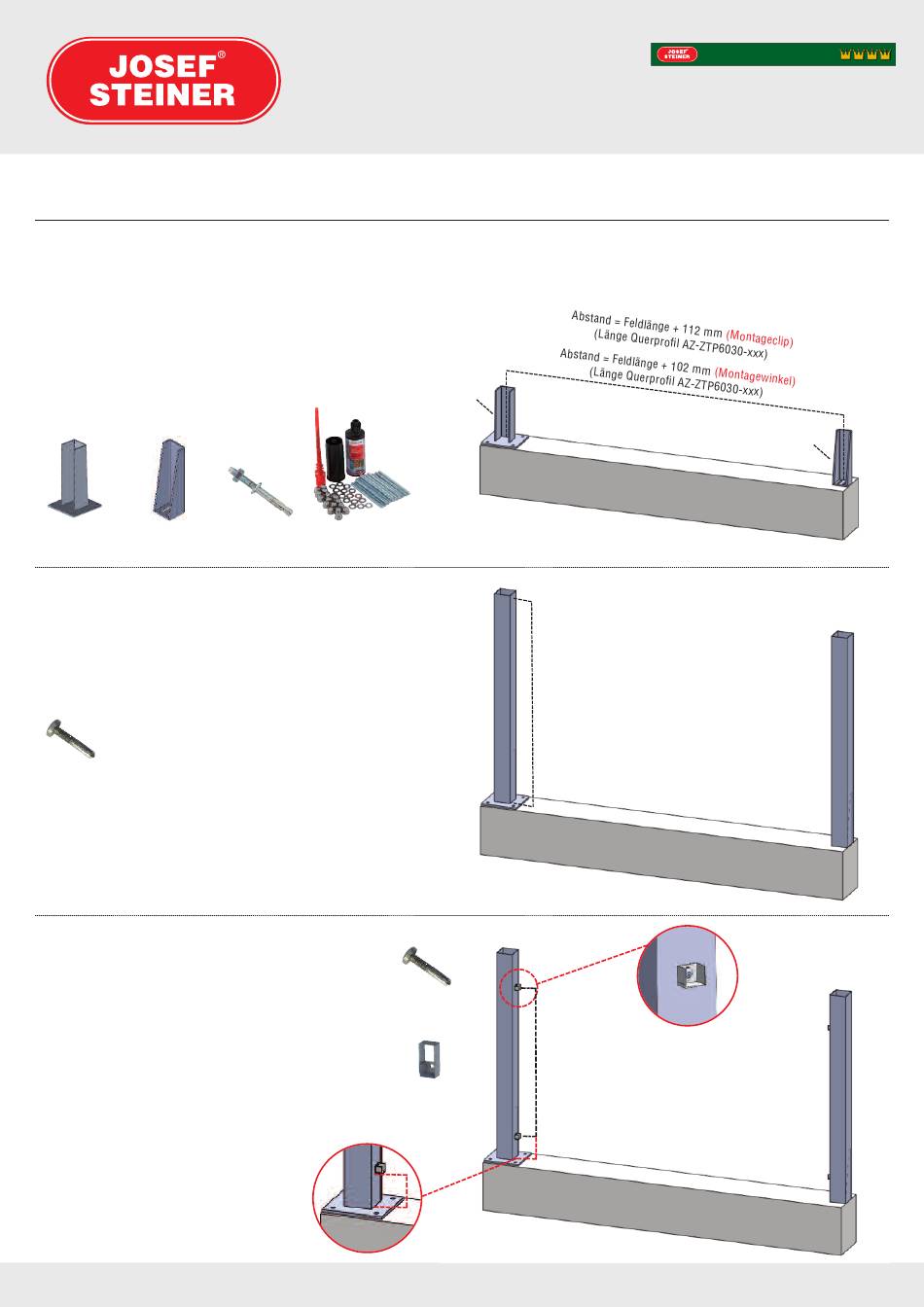

3.1. Fußplatten montieren
(wenn die Montage zwischen zwei Betonsäulen erfolgt gehen Sie gleich zu Punkt 3.3)
Positionieren Sie die Einschubteile bzw. Fußplatten im gewünschten
Abstand. Beachten Sie, dass die Feldlänge um 112 mm beim Montageclip
und 102 mm beim Montagewinkel kürzer ist, als der Abstand der
Fußplatten (Mitte – Mitte gemessen - AZ-FP1010). Befestigen Sie die Fußplatten
(AZ-FP1010) mit 4 Spezialbolzenanker (ZP5212) oder das
Einschubteil (AZ-EINSCHUB) mit 2 Spezialbolzenanker am Untergrund.
Alternativ
empfehlenwir unseren Montagekleber mit
Gewindestangen Set (MK-150)
Bestell - Nr.:
Bestell - Nr.:
AZ-FP1010
AZ-EINSCHUB
3.2. Pfosten montieren
Bei Bedarf, schneiden Sie die Pfosten auf das gewünschte Maß
ab und schieben Sie diese über die Einschubteile / Fußplatten.
Bei Bedarf, sichern Sie die Pfosten zusätzlich mit einer Schraube.
(MS-5529-50)
Bestell - Nr.:
MS-5529-50
ACHTUNG:
Die Länge der Pfosten setzt sich aus der Höhe des Zaunfeldes
(inkl. Bodenluft) + mind. 30 mm Überstand für die Abdeckkappe
zusammen.
3.3. Montagecliphalterungen montieren
(bei Winkelmontage gehen Sie weiter zu Schritt 4)
Montieren Sie die Unterteile der Montagecliphalterungen mit
selbstschneidenden 5,5 x 29 mm Schauben. (MS-5529-50)
Der Vertikalabstand zur Zaunmauer oder Boden errechnet
sich wie folgt: Bodenluft + 47 mm = Abstand zur Unterkante
des Montagecliphalters. (AZ-ZTPH30)
Für die Feinjustierung hat der Unterteil der Halterung ein Langloch.
Errechnung Montage der Montagecliphalterungen:
Betonkante bis Unterkante Montagecliphalters
(AZ-ZTPH30) = Bodenluft + 47 mm
Aufbauanleitung
Alu Ornamentzaun Neapel
Bestell - Nr.:
Bestell - Nr.:
ZP5212
MK-150
Bestell - Nr.:
MS-5529-50
Bestell - Nr.:
AZ-ZTPH30
AZ-FP1010
gewünschte Pfostenlänge =
Bodenluft + Höhe Zaunfeld
+ 30 mm für Abdeckkappen
z= Zaunfeldhöhe - Kappenhöhe - 150 mm
Kappenhöhe:
AZN-SPSP 121 mm
AZN-SPKU 125 mm
Bodenluft + 47 mm
