3. Aufbau – und Verwendungsanleitung

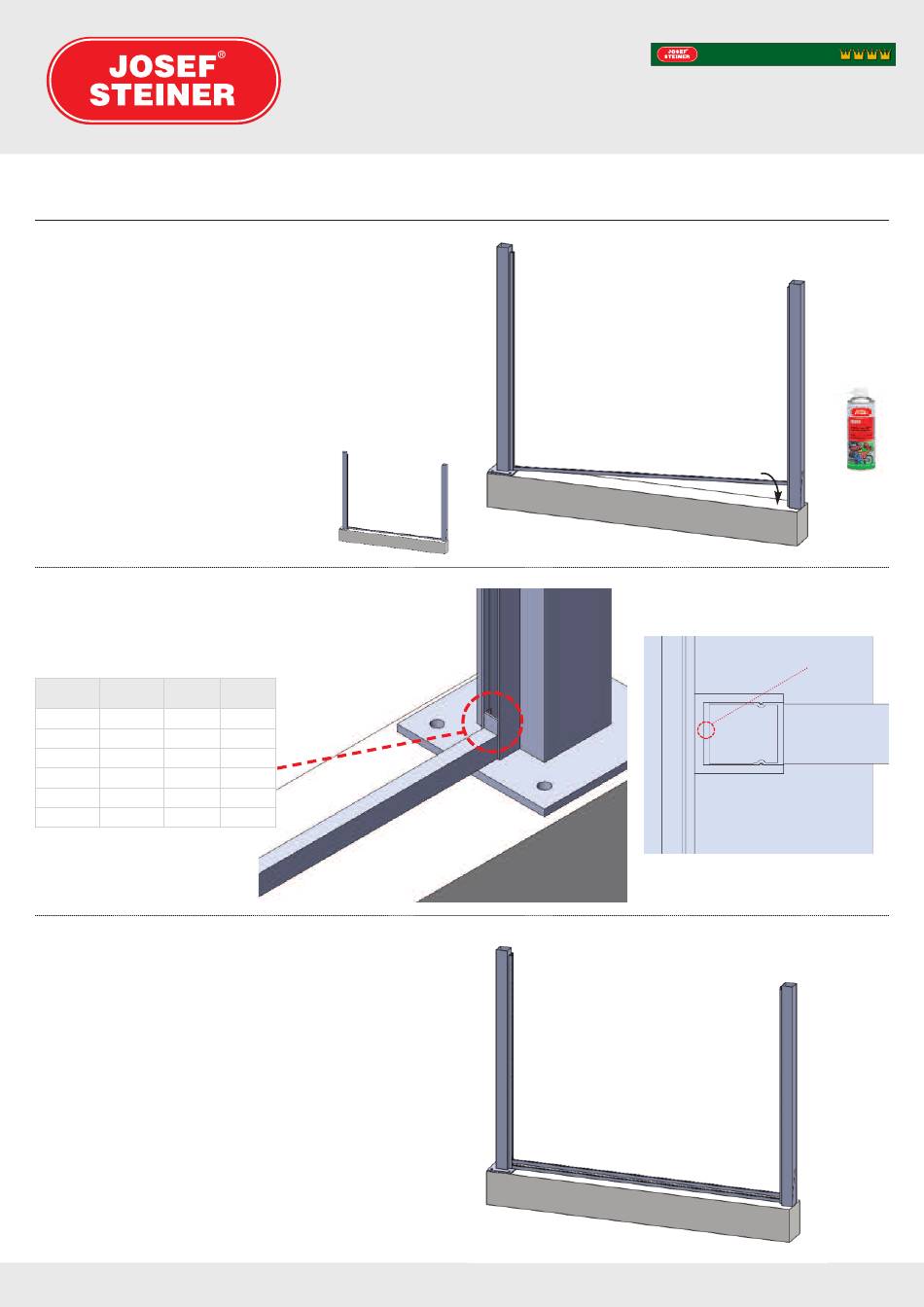

3.4. Latten in das U-Profil einschieben
Befüllung der Felder in folgender Reihenfolge:
Querlatte – Abstandklips für den Lattenabstand –
Querlatte – Abstandklips für Bodenluft – ...
Auf Wunsch können Sie auch mit einem Abstandhalter beginnen.
(zum Ausgleich von Unebenheiten (AZD-QLE100))
Führen Sie die Latten von oben im U-Profil hinunter.
Achten Sie darauf, dass dies gleichmäßig und schräg erfolgt,
um etwaige Lackschäden zu verhindern.
TIPP:
Das Einschieben der Latten wird erleichtert,
wenn das U-Profil mit unserem Multispay
(AZ-MULTI) eingesprüht wird.
3.5. Clipse einschieben
Die Clipse werden von oben in das U-Profil eingeschoben,
bis Sie an der Querlatte aufliegen.
Abmessung
Distanzprofil Lattenabmessung
AZD-QLExxx
AZD-QLE1 30 x 20 mm 10 mm
AZD-QLE2
30 x 20 mm 20 mm
AZD-QLE3
30 x 20 mm 30 mm
AZD-QLE4 30 x 20 mm 40 mm
AZD-QLE6
30 x 20 mm 60 mm
AZD-QLE100
30 x 20 mm 100 mm
3.6. Hinweis
Die zusätzliche Nase im U-Profil und die Ausnehmung im Clip
garantiert die richtige Position und den Halt des Clipses, sowie
den besseren Halt der Querlatte. Achten Sie weiter darauf, dass
die Querlatten nicht am U-Profil anstehen, sondern zwischen den
beiden Teilen ein Luftspalt von ca. 3 mm bleibt. Dieser ist für die
Wärmeausdehnung wichtig, um die Form und Lebensdauer
Ihres Zaunes zu garantieren.
Das Zaunfeld schließt mit einer Querlatte ab.
TIPP:
Der Clip für den Bodenabstand muss nicht dasselbe Maß haben,
wie der Lattenabstand. Achten Sie darauf, wenn Sie die
Abstandhalter zuschneiden, dass Sie eine Kappsäge mit gut
schneidenden Sägeblatt mit feiner Zahnung verwenden.
Aufbauanleitung
Alu Querlattenzaun Cardiff
Lattenabstand
10 mm
20 mm
30 mm
40 mm
60 mm
100 mm
Seite 4
PREMIUM FENCE PREMIUM FENCE
Bestell - Nr.:
AZ-MULTI
3 mm Abstand
Achten Sie weiter darauf dass die Latte nicht am
U-Profil anstehen, sondern zwischen den beiden
Teilen ein Luftspalt von ca. 3 mm bleibt. (6 mm Gesamt)
Dieser ist für die Wärmeausdehnung wichtig, um
die Form und Lebensdauer Ihres Zaunes zu
garantieren.
