Beschreibung des Wiegand-Protokolls
Die Daten der logischen 0 (Null) werden über die Linie DATA 0 und die Daten der logischen 1 über DATA 1 übermittelt. Beide
Linien arbeiten in folgendem Sinn mit einer „inversen Logik": Der Eingang eines Niederpegels in DATA 0 bedeutet eine 0; ent-
sprechend ist ein Niederpegel bei DATA 1 eine 1. Solange sich beide Linien auf Hochpegel befinden, wird nichts übermittelt.
Zu einem gegebenen Zeitpunkt kann nur eine der beiden Linien (DATA 0 oder DATA 1) einen Puls verzeichnen.

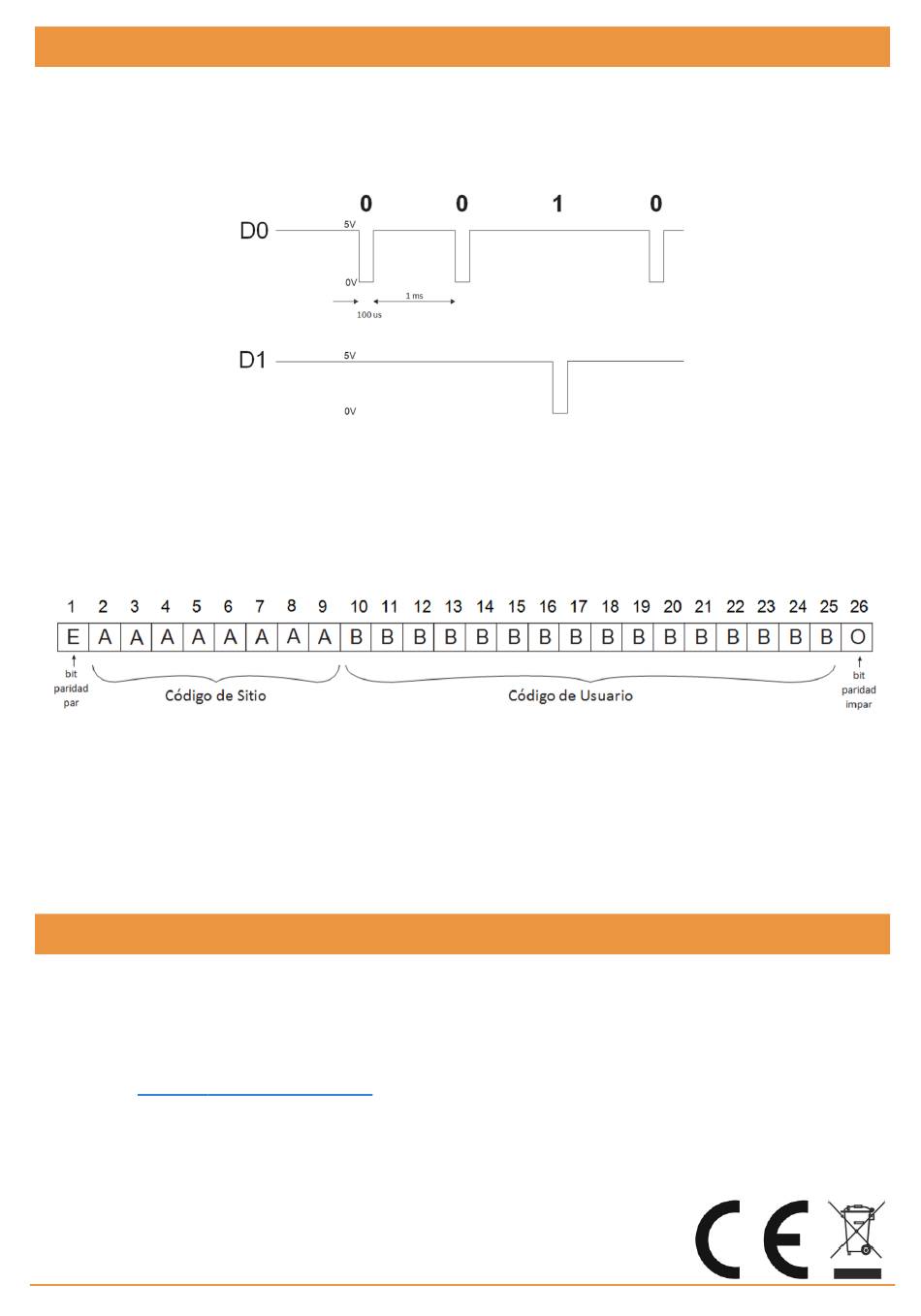

Beispiel: Daten 0010...
Datenbit 0 = Dauer etwa 100 µs (Mikrosekunden)
Datenbit 1 = Dauer etwa 100 µs (Mikrosekunden)
Zeit zwischen zwei Datenbits etwa 1 ms (Millisekunde). Während dieser Zeit stehen beide Linien (D0 und D1) auf Hochpegel.
Beschreibung des Wiegand-26-Bit-Formats
Jeder Datenblock umfasst ein erstes Datenbit der Parität P1, einen festen Titelcode aus 8 Bits (A), einen 16-Bit-Benutzercode
(B) und ein zweites Paritätsbit P2.
Hinweis: Die Paritätsbits werden wie folgt berechnet:
P1 = gerade Parität, berechnet aus den Bits 2 bis 13
P2 = ungerade Parität, berechnet aus den Bits 14 bis 25
Beixpiel:
PP
1
Daten
EU-Konformitätserklärung
JCM TECHNOLOGIES, S.A. erklärt, dass das Produkt PAD das unter sich bestimmt wird, an die relevanten grundlegenden
Bedingungen den Elektromagnetischen Vereinbarkeit 2014/30/EU, insofern, als das Produkt richtig benutzt ist; und den RoHS
Richtlinie 2011/65/EU.
Siehe Website
www.jcm-tech.com/de/klarungen/
JCM TECHNOLOGIES, SA
C/COSTA D'EN PARATGE, 6B
08500 VIC (BARCELONA)
SPANIEN
UM_3201061_PAD_DE_Rev01
170
Ortscode
1010 1010
jcmtechnologies
8
31527
Benutzercode
0111
1011 0010 0111
PI
0
