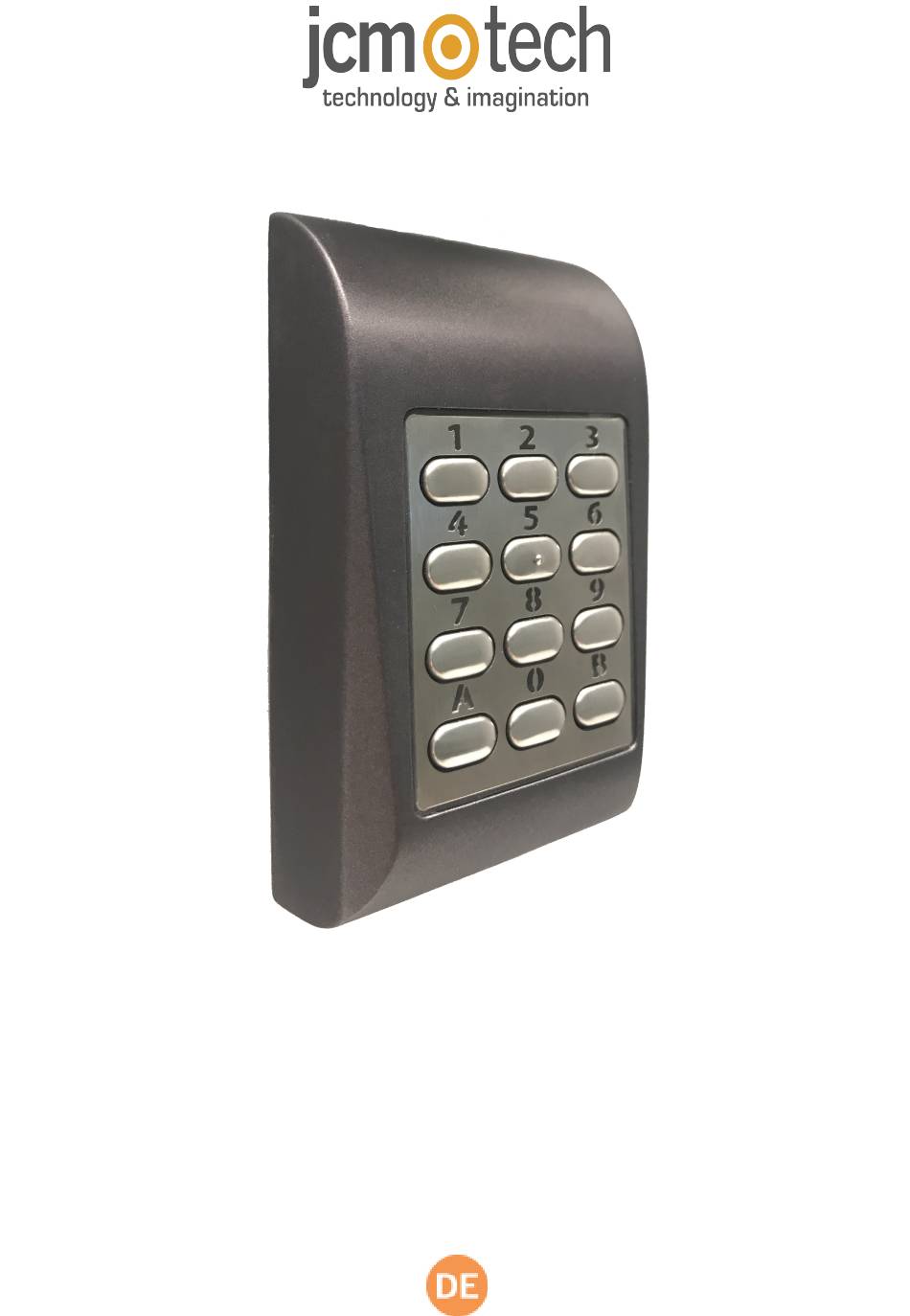

- Seite 1 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Sicherheitsanweisungen Systemnutzung Beschreibung Technische Merkmale Montage Verdrahtung Anschluss an die C2P-Steuerung Konfiguration Neubestimmung des Mastercodes Optionsmenü Konfigurationen an der Steuersoftware Beschreibung des Wiegand-Protokolls Beschreibung des Wiegand-26-Bit-Formats Daten EU-Konformitätserklärung jcmtechnologies... -
Seite 3: Wichtige Sicherheitsanweisungen
El fabricante se reserva el derecho de cambiar las especificaciones del equipo sin previo aviso. Beschreibung PAD ist eine Multiprotokoll-Tastatur für Wiegand, Clock + Data oder Codix mit einstellbarer PIN-Länge. Falls jemand versucht, das Gerät zu öffnen oder von der Wand zu entfernen, aktiviert der Manipulationsschalter (tamper) gegebenenfalls den Alarm. -
Seite 4: Montage
Montage Suchen Sie eine geeignete Montagestelle an Befestigen Sie die Montageschablone und boh- einer Wand oder einer anderen ebenen Fläche. ren Sie die Löcher, wie die Abbildung zeigt. Fügen Sie die drei 5-mm-Dübel in die Bohrlöcher Führen Sie die Kabel durch die Rück- ein. -
Seite 5: Anschluss An Die C2P-Steuerung
D0/ clock/ CODIX Datenleitung 0 (Clock) Anschluss an die C2P-Steuerung •Verbinden Sie die PAD-Tastaturen über den Wiegand-Anschluss mit der C2P-Steuerung. •Die Wiegand-Linien heißen D0 und D1; durch diese Leitungen wird die Wiegand-Nummer gesendet. • Die Stromversorgung muss über die Steuerung erfolgen. Wenn Sie für das biometrische Lesegerät eine andere Strom- versorgung verwenden, dann verbinden Sie die Erdanschlüsse (GND) der beiden Stromquellen, um die korrekte Übermittlung des... -
Seite 6: Optionsmenü
Hinweise: •Als Standard steht der Mastercode auf 000000. • Ein Beispiel: Wenn Ihre Steuerung 34-Bit-Wiegand-Codes erkennt: Gehen Sie zum PAD-Menü und drücken Sie auf 2 und dann auf 3. •Voreinstellungen (vierstelliger PIN-Code ohne Site-Code [Ortscode]): •Option 6-1: Wiegand 26 Bits transparent (was Sie eingeben, wird gesendet) •Option 6-2: Wiegand 34 Bits transparent (was Sie eingeben, wird gesendet) - Seite 7 •Im Beispiel von Schritt 5 hat die Benutzerin Marta Pérez die ID 123456 und den Code 0987. •Das bedeutet: Jedes Mal, wenn sie ihren Sender oder Ihre Transponderkarte mit der ID 123456 aktiviert oder 0987 ins PAD eingibt, registriert die Steuersoftware einen Zugang der Benutzerin Marta Pérez.
-
Seite 8: Beschreibung Des Wiegand-Protokolls
1011 0010 0111 Daten EU-Konformitätserklärung JCM TECHNOLOGIES, S.A. erklärt, dass das Produkt PAD das unter sich bestimmt wird, an die relevanten grundlegenden Bedingungen den Elektromagnetischen Vereinbarkeit 2014/30/EU, insofern, als das Produkt richtig benutzt ist; und den RoHS Richtlinie 2011/65/EU. Siehe Website www.jcm-tech.com/de/klarungen/...
