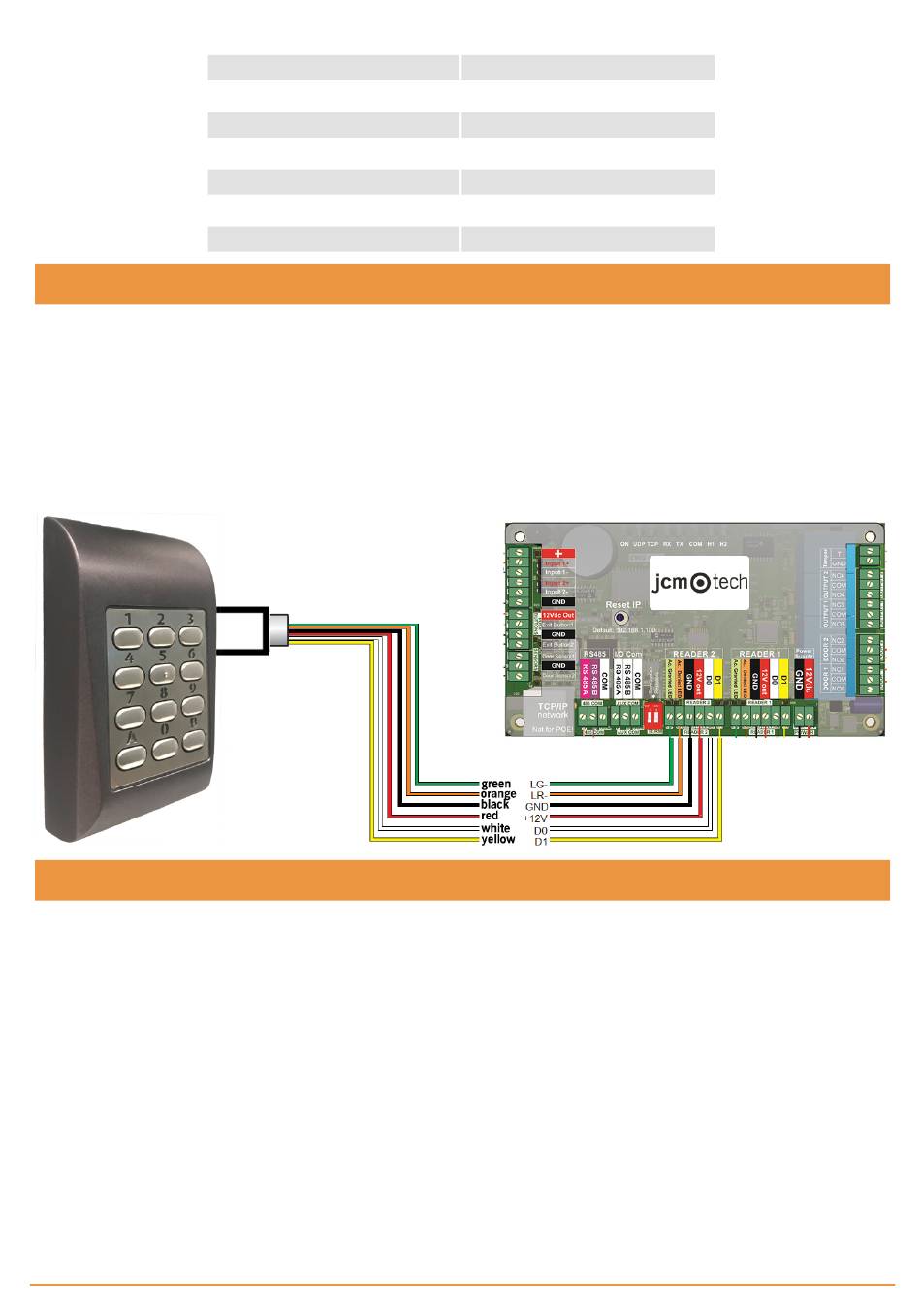

Anschluss an die C2P-Steuerung
•Verbinden Sie die PAD-Tastaturen über den Wiegand-Anschluss mit der C2P-Steuerung.
•Die Wiegand-Linien heißen D0 und D1; durch diese Leitungen wird die Wiegand-Nummer gesendet.
•
Die Stromversorgung muss über die Steuerung erfolgen. Wenn Sie für das biometrische Lesegerät eine andere Strom-
versorgung verwenden, dann verbinden Sie die Erdanschlüsse (GND) der beiden Stromquellen, um die korrekte Übermittlung des
Wiegand-Signals zu gewährleisten.
•Schließen Sie die Linien D0, D1, GND und +12 V an die C2P-Steuerung an.
•Sobald das Lesegerät angeschlossen und eingeschaltet ist, blinkt die LED orangefarben und stößt zwei Pfeiftöne aus. Jetzt ist
die Vorrichtung eingeschaltet und betriebsbereit.
Konfiguration
Neubestimmung des Mastercodes
•Schalten Sie die Stromversorgung aus.
•Drücken Sie die A-Taste, halten Sie sie gedrückt und schalten Sie die Stromversorgung wieder ein.
•Halten Sie die A-Taste mindestens drei Sekunden lang gedrückt.
12V DC
GND
Tamper
Tamper
LED Green -
LED Red -
D1/ data
D0/ clock/ CODIX
9-14V CC
Erdung
Sabotageschalter
Sabotageschalter
Rote LED
Grüne LED
Datenleitung 1 (Data)
Datenleitung 0 (Clock)
