Handbedieneinheit

5 Handbedieneinheit
5.1

Verwendung der Handbedieneinheit

Die Bedieneinheit ermöglicht die Bedienung und Programmierung der Brennersteuerung.
5.2

Anschluss an Burner Control FA1

1. Handbedieneinheit über den 9-poligen Sub-D-Stecker mit der FA1 verbinden. Dazu das
2. Alternative:

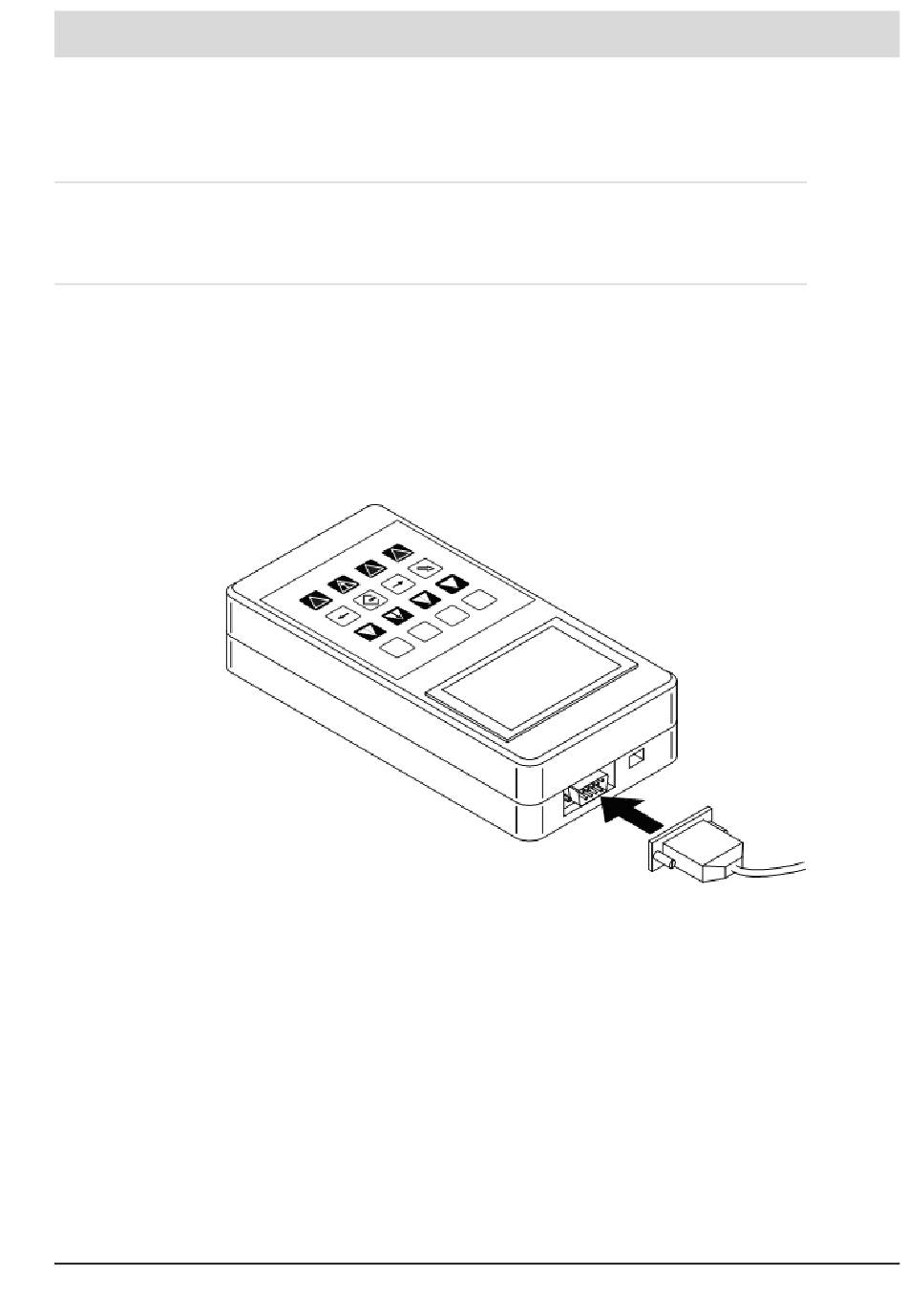

Fig. 5-1 Anschluss der Handbedieneinheit
mitgelieferte Anschlusskabel mit der Artikel-Nr. 663R0430 verwenden.
Die Daten werden über den LAMTEC SYSTEM BUS übertragen.
Die Handbedieneinheit am Kabel des Kundeninterface anschließen. Hierfür liegt ein
Adapterkabel mit der Artikel-Nr. 663R0426 bei.
Den 6-pol. Stecker am Kundeninterface abziehen und das Adapterkabel auf den 6-pol.
Stecker aufstecken.
