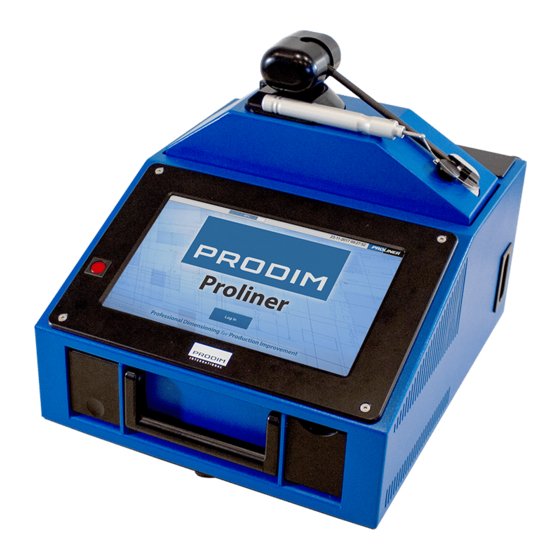

Prodim Proliner Kurzanleitung
Training vorbereitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Prodim Proliner
Inhaltszusammenfassung für Prodim Proliner

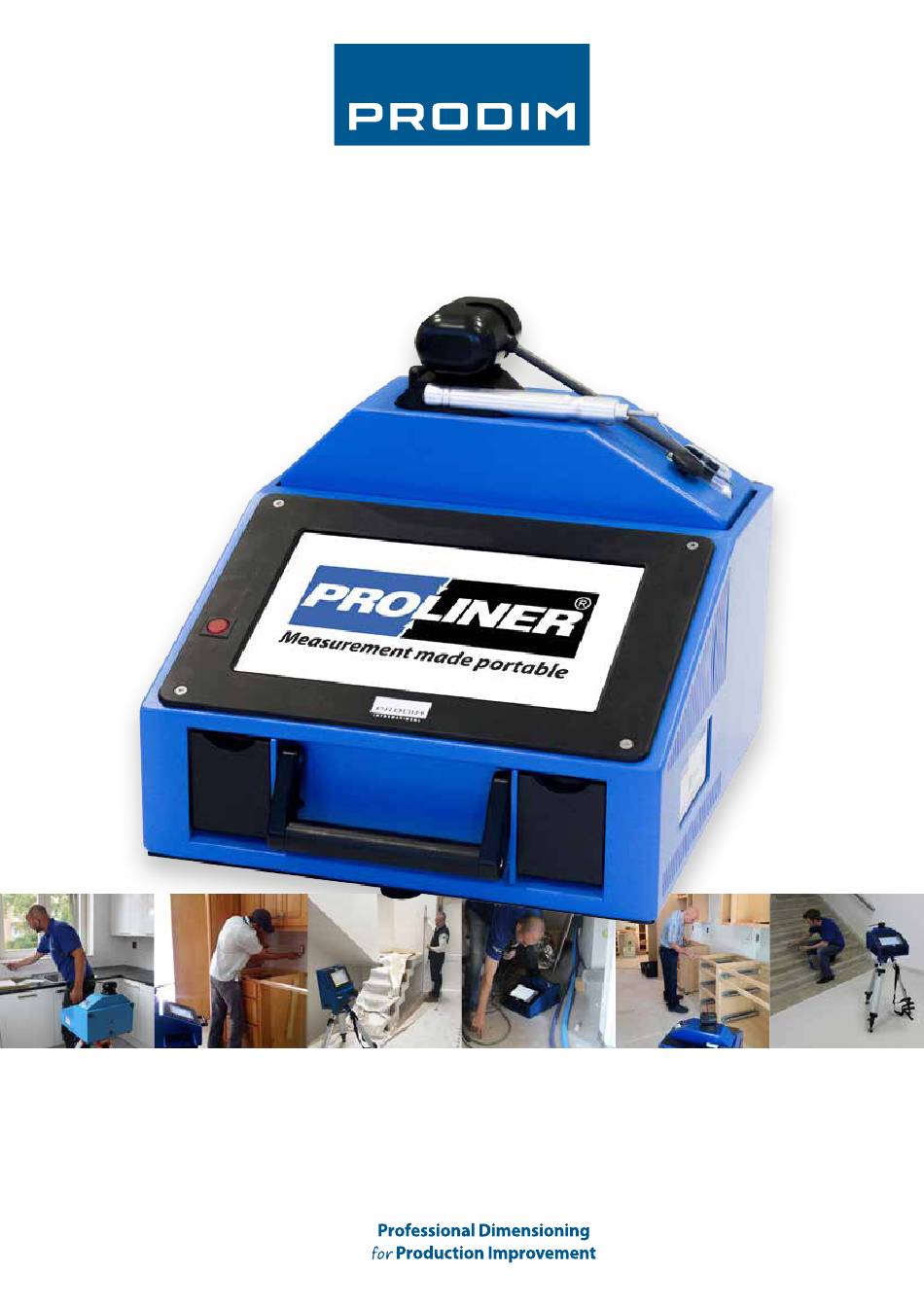

- Seite 1 Proliner Kurzanleitung Training Vorbereitung Messen Sie alles!
-
Seite 2: Allgemeine Informationen
Kontakt ernsthaft verwundet werden kann. Wir empfehlen regelmäßig Kontrollmessungen zu machen damit die Genauigkeit gewährleistet wird. Der Proliner ist ein Präzisions-Messgerät. Nur geschulte Arbeitskräfte sollten mit dem Proliner arbeiten. Benutzen Sie den Proliner nicht in Bereichen wo viele Konstruktionsarbeiten verrichtet werden. Änderungen vorbehalten Der Inhalt dieser Anleitung kann ohne vorhergehende Ankündigung geändert... -
Seite 3: Inhaltsverzeichnis
ACHTUNG! Bevor Sie beginnen: Diese Proliner Kurzanleitung Erläutert die Komponenten und Grundoperationen eines Standard-Proliner Paket. Dieses Handbuch ist für jeden Proliner Typ anwendbar. Die Beispiele in diesem Handbuch können von Ihrer Situation abweichen, weil wir zugeschnitten Pakete Versorgen (für Hardware und Software) auf die Bedürfnisse jedes einzelnen Kunden. -
Seite 4: Kapitel 1 Packungsinhalt
1x Prodim Touchscreen Pen 1x Reinigungstuch Video anschauen 1x Bluetooth-USB-dongle Formulare ACHTUNG! Prüfen Sie Ihren Beleg für genauen Inhalt, pro Auftrag / Paket kann den Inhalt variieren. Kontaktiere Prodim falls die Inhalt abweicht von dem Beleg. PRODIM 2017 © Proliner Kurzanleitung Seite 4... -
Seite 5: Kapitel 2 Der Proliner (Hardware)
(Unterseite) Video anschauen TIPP: Setzen Sie den Proliner auf einem Stativ! Am unteren und hinteren Seite der Proliner sind Schraubenlöcher. Hiermit können Sie der Proliner in der gewünschten Position auf das Stativ befestigen. PRODIM 2017 © Proliner Kurzanleitung Seite 5... -
Seite 6: Kapitel 3 Die Fernbedienung
Proliner automatisch eine Linie zwischen den gemessenen Punkten zeichnen. ·· 2) Kontinuierlich modus Wenn diese Taste gedrückt wird, wird der Proliner einen Abschnitt Punkte aufzeichnen, bis die Taste erneut gedrückt wird. Diese abgetastete Abschnitt wird mit gerade Linien und Radien dargestellt abhängig vom Form des Gegenstandes. -
Seite 7: Hauptmenü
Batteriestatus - Navigieren Sie direkt zu Ihrem Messeinstellungen Einstellungstaste - Zeigt Datum und Uhrzeit an Datum / Uhrzeit - Schirm drehen; wenn Sie die Proliner vertikal Proliner Logo hinstellen, kann es hilfreich sein, den Bildschirm zu drehen 4.2 Messmenü: Erstellen und Verwalten von Projekten, Dateien und Kundendaten 4.3 Offnen:... -
Seite 8: Einstellungen
4. Proliner menu (software) 4.5 Einstellungen: In diesem Menü können Sie Ihre Messeinstellungen vom Proliner festlegen, bevor Sie anfangen. Stift Wählen Sie den Stift den Sie verwenden möchten: Pointer oder Scanner. Kontur Wählen Sie ob die Kontur in der Messung offen oder automatisch geschlossen werden muss. -
Seite 9: Kapitel 5 2D-Projektion
5. Projektion Der Proliner vermesst immer in 3D. Um aus dieser 3D-Messung eine 2D-Zeichnung zu erstellen, müssen diese 3D-Punkte auf eine Projektionsebene projek- tiert werden. 3D Messung 2D Zeichnung Projektionsfläche Die oberstehende Zeichnung ist stark übertrieben um den Vorgang zu erklären. -
Seite 10: Kapitel 6 Messstift Kompensation
VORSICHT! Einige Messstiften haben eine unterschiedliche Dicke. Mit einer anderen Stiftbreite, sollten Sie auch einen anderen Kompensationswert wählen! TIPP: Besuchen Sie unsere Website für andere Messwerkzeugen Für unterschiedliche Anwendungen sind unterschiedliche Werkzeugen verfügbar. PRODIM 2017 © Proliner Kurzanleitung Seite 10... -
Seite 11: Kapitel 7 Positionierung
7. Positionierung Wenn Sie vor Ort messen ist es wichtig, die ideale Position für Ihren Proliner zu wählen. Nivellieren ist nicht notwendig, da Sie Ihre Projektionsfläche bestimmen werden. Stabilität: Stellen Sie sicher, dass der Proliner während der Messung nicht bewegen kann. -
Seite 12: Kapitel 8 Leap-Funktion
Messungen mit einander zu verbinden. Starten Sie den ersten Teil Ihrer Messung. Wenn Sie damit fertig sind platzieren Sie die Leap-Pods im Raum und können Sie ein Leap anfangen. Der Proliner wird Sie bitten, die vier Referenzpunkten einzugeben. -
Seite 13: Kapitel 9 Messen In 5 Schritten
Nun wir die Basis erklärt haben können anfangen zu Messen. Wir nehmen einen Küchentisch als Beispiel: SCHRITT 1 - POSITION Stellen Sie die Proliner stabil und so günstig wie möglich für die Messung hin. SCHRITT 2 – DIE PROJEKTIONSFLÄCHE ERMITTELN Bestimmen Sie die Projektionsfläche,... -
Seite 14: Kapitel 10 Proliner Ct
Rückwände vor Ort zu bearbeiten damit die Teilen vorbereitet sind für die Produktion. Dies sind die wichtigsten Funktionen: Proliner CT Software: 1. Bearbeiten von digitale Schablonen vor Ort Extra (CAD) Funktionen um auf einfache Weise Proliner Messungen zu bearbeiten, wie zum Beispiel: • Automatische Versatzlinien mit benutzerdefinierten Offset • Einfache Linien zeichnen, gerade und runde Formen • Hinzufügen von lineare-, horizontale-, vertikale-, radiale- und Winkelabmessungen • Platzieren von Schnittlinien... -
Seite 15: Wartung
11. Wartung Allgemeine Pflege Es wird empfohlen, in regelmäßigen Abständen der Proliner Maschine zu Reinigen und immer staubfrei zu lagern. Bitte verwenden Sie immer der offiziellen Rucksack und- / oder Flightcase. Reinigen Sie auch den Messdraht in regelmäßigen Abständen (z. B. jede Woche) mit dem mitgelieferten staubfreien Tuch. - Seite 16 Prodim International BV Tel: +31 492 579050 Part of Prodim Group Part of Prodim Group Lagedijk 26, 5705 BZ Helmond, Niederlande Prodim USA Tel: 888-229-3328 7454 Commercial Cir. Fort Pierce, FL 34951, USA info@prodim-systems.com...
