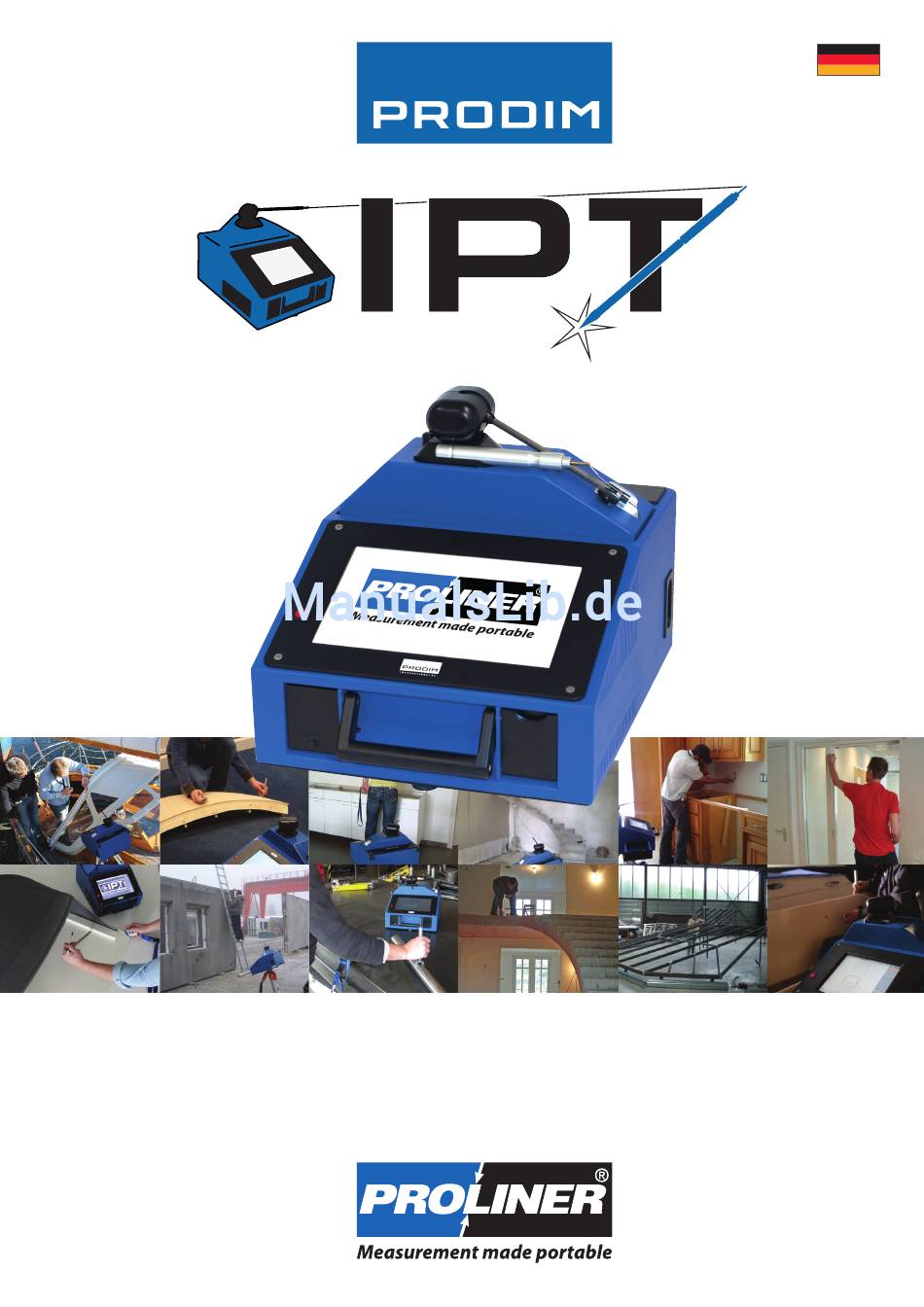

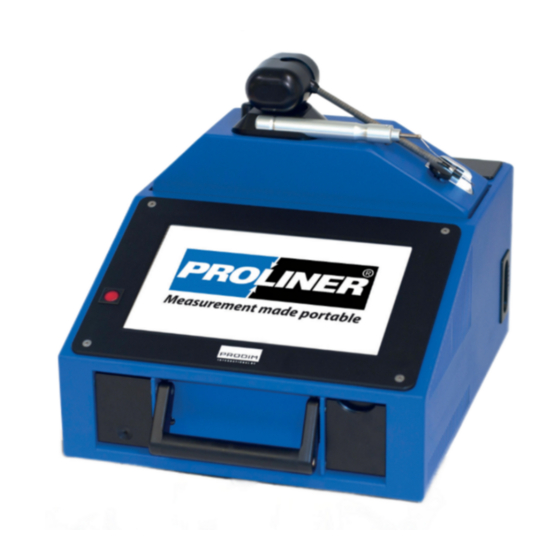

- Seite 1 Inverted Pen Technology...
-
Seite 2: Generelle Informationen
Genauigkeit gewährleistet wird. Der Proliner ist ein Präzisions-Messgerät. Nur geschulte Arbeitskräfte sollten mit dem Proliner arbeiten. Benutzen Sie den Proliner nicht in Bereichen wo viele Konstruktionsarbeiten verrichtet werden. Proliner® ist einen registrierten Handelsmarke von Prodim International BV. Prodim IPT Copyright - Prodim International - 2014... - Seite 3 Index Was ist IPT? Vorbereitung Messen Prodim IPT Copyright - Prodim International - 2014 Seite 3...
- Seite 4 Proliner 8 oder 10, sowie die Prodim Software Version 3.1 oder höher. Der IPT wird in speziellen Fällen verwendet um den Proliner nicht versetzen zu müssen. Er kann in Kombination mit dem normalen Pointer verwendet werden und kann während der Messung ein bzw.
- Seite 5 Unterseite des Pointers befestigt werden.Je nachdem in welcher Entfernung Sie von dem zu vermessenen Objekt stehen, kann die Länge des IPT Stiftes auf das bis zu 3 Fache der Pointerlänge erweitert werden. Sie haben 3 Möglichkeiten: 200 mm, 400 mm oder 600 mm.
- Seite 6 2. Nachdem der IPT angeschlossen ist, kann ein neues Projekt erstellt werden. Geben Sie hierfür einen Projektnamen an. 3. Wählen Sie in den Einstellungen den richtigen IPT Stift aus (200 mm, 400 mm oder 600 mm). In der Abbildung weiter unten wurde der IPT 400 mm ausgewählt.
-
Seite 7: Getting Started
Getting started 4. Nachdem die Einstellungen geändert wurden kann die Messung beginnen. Beachten Sie die Indexsuche beim Start der Messung richtig einzugeben. Prodim IPT Copyright - Prodim International - 2014 Seite 7... - Seite 8 Messen Messen eines Punktes mit dem IPT 1. Platzieren Sie die Spitze des IPT Stiftes auf den Punkt den Sie messen möchten. 2. Messen Sie mit Taste • oder Taste ••. Die Möglichkeiten werden weiter unten erläutert. Achtung: Falls Ihnen der IPT Stift während der Messung abrutscht, ist die Messung ungültig.
- Seite 9 Drücken Sie kurz Taste •••• um einen Punkt zu löschen. Drücken Sie lang Taste •••• um eine Kontur zu löschen.. 3. Um einen Punkt zu messen, bewegen Sie den IPT in die angegebene Richtung wie auf dem folgendem Bild. Bewegen Sie den IPT immer in einen großen Radius um so viel wie möglich Punkte in die Punktewolke aufnehmen zu können.
- Seite 10 Prodim International BV Lagedijk 26 - 5705 BZ Helmond, the Netherlands T: +31 (0)492 - 579050, F: +31 (0)492 - 579059 info@prodim-systems.com - www.prodim-systems.com a product of...
