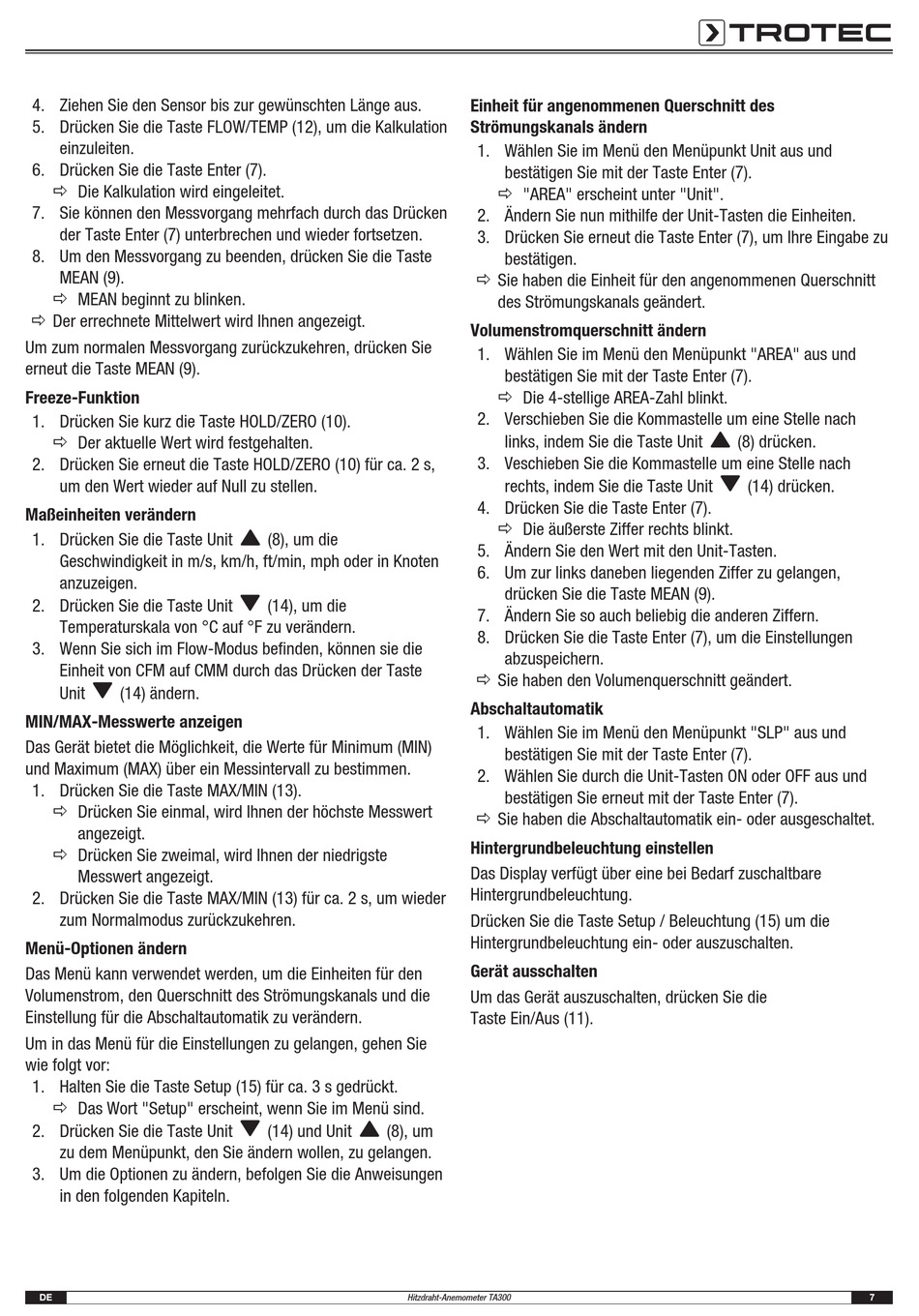

Trotec TA300 Bedienungsanleitung Seite 7

4. Ziehen Sie den Sensor bis zur gewünschten Länge aus.
5. Drücken Sie die Taste FLOW/TEMP (12), um die Kalkulation
einzuleiten.
6. Drücken Sie die Taste Enter (7).
ð Die Kalkulation wird eingeleitet.
7. Sie können den Messvorgang mehrfach durch das Drücken
der Taste Enter (7) unterbrechen und wieder fortsetzen.
8. Um den Messvorgang zu beenden, drücken Sie die Taste
MEAN (9).
ð MEAN beginnt zu blinken.
ð Der errechnete Mittelwert wird Ihnen angezeigt.
Um zum normalen Messvorgang zurückzukehren, drücken Sie
erneut die Taste MEAN (9).
Freeze-Funktion
1. Drücken Sie kurz die Taste HOLD/ZERO (10).
ð Der aktuelle Wert wird festgehalten.
2. Drücken Sie erneut die Taste HOLD/ZERO (10) für ca. 2 s,
um den Wert wieder auf Null zu stellen.
Maßeinheiten verändern
1. Drücken Sie die Taste Unit
Geschwindigkeit in m/s, km/h, ft/min, mph oder in Knoten
anzuzeigen.
2. Drücken Sie die Taste Unit
Temperaturskala von °C auf °F zu verändern.
3. Wenn Sie sich im Flow-Modus befinden, können sie die
Einheit von CFM auf CMM durch das Drücken der Taste
Unit (14) ändern.
MIN/MAX-Messwerte anzeigen
Das Gerät bietet die Möglichkeit, die Werte für Minimum (MIN)
und Maximum (MAX) über ein Messintervall zu bestimmen.
1. Drücken Sie die Taste MAX/MIN (13).
ð Drücken Sie einmal, wird Ihnen der höchste Messwert
angezeigt.
ð Drücken Sie zweimal, wird Ihnen der niedrigste
Messwert angezeigt.
2. Drücken Sie die Taste MAX/MIN (13) für ca. 2 s, um wieder
zum Normalmodus zurückzukehren.
Menü-Optionen ändern
Das Menü kann verwendet werden, um die Einheiten für den
Volumenstrom, den Querschnitt des Strömungskanals und die
Einstellung für die Abschaltautomatik zu verändern.
Um in das Menü für die Einstellungen zu gelangen, gehen Sie
wie folgt vor:
1. Halten Sie die Taste Setup (15) für ca. 3 s gedrückt.
ð Das Wort "Setup" erscheint, wenn Sie im Menü sind.
2. Drücken Sie die Taste Unit
zu dem Menüpunkt, den Sie ändern wollen, zu gelangen.
3. Um die Optionen zu ändern, befolgen Sie die Anweisungen
in den folgenden Kapiteln.
DE
(8), um die
(14), um die
(14) und Unit (8), um
Hitzdraht-Anemometer TA300
Einheit für angenommenen Querschnitt des
Strömungskanals ändern
1. Wählen Sie im Menü den Menüpunkt Unit aus und
bestätigen Sie mit der Taste Enter (7).
ð "AREA" erscheint unter "Unit".
2. Ändern Sie nun mithilfe der Unit-Tasten die Einheiten.
3. Drücken Sie erneut die Taste Enter (7), um Ihre Eingabe zu
bestätigen.
ð Sie haben die Einheit für den angenommenen Querschnitt
des Strömungskanals geändert.
Volumenstromquerschnitt ändern
1. Wählen Sie im Menü den Menüpunkt "AREA" aus und
bestätigen Sie mit der Taste Enter (7).
ð Die 4-stellige AREA-Zahl blinkt.
2. Verschieben Sie die Kommastelle um eine Stelle nach
links, indem Sie die Taste Unit
3. Veschieben Sie die Kommastelle um eine Stelle nach
rechts, indem Sie die Taste Unit
4. Drücken Sie die Taste Enter (7).
ð Die äußerste Ziffer rechts blinkt.
5. Ändern Sie den Wert mit den Unit-Tasten.
6. Um zur links daneben liegenden Ziffer zu gelangen,
drücken Sie die Taste MEAN (9).
7. Ändern Sie so auch beliebig die anderen Ziffern.
8. Drücken Sie die Taste Enter (7), um die Einstellungen
abzuspeichern.
ð Sie haben den Volumenquerschnitt geändert.
Abschaltautomatik
1. Wählen Sie im Menü den Menüpunkt "SLP" aus und
bestätigen Sie mit der Taste Enter (7).
2. Wählen Sie durch die Unit-Tasten ON oder OFF aus und
bestätigen Sie erneut mit der Taste Enter (7).
ð Sie haben die Abschaltautomatik ein- oder ausgeschaltet.
Hintergrundbeleuchtung einstellen
Das Display verfügt über eine bei Bedarf zuschaltbare
Hintergrundbeleuchtung.
Drücken Sie die Taste Setup / Beleuchtung (15) um die
Hintergrundbeleuchtung ein- oder auszuschalten.
Gerät ausschalten
Um das Gerät auszuschalten, drücken Sie die
Taste Ein/Aus (11).
(8) drücken.
(14) drücken.
7
