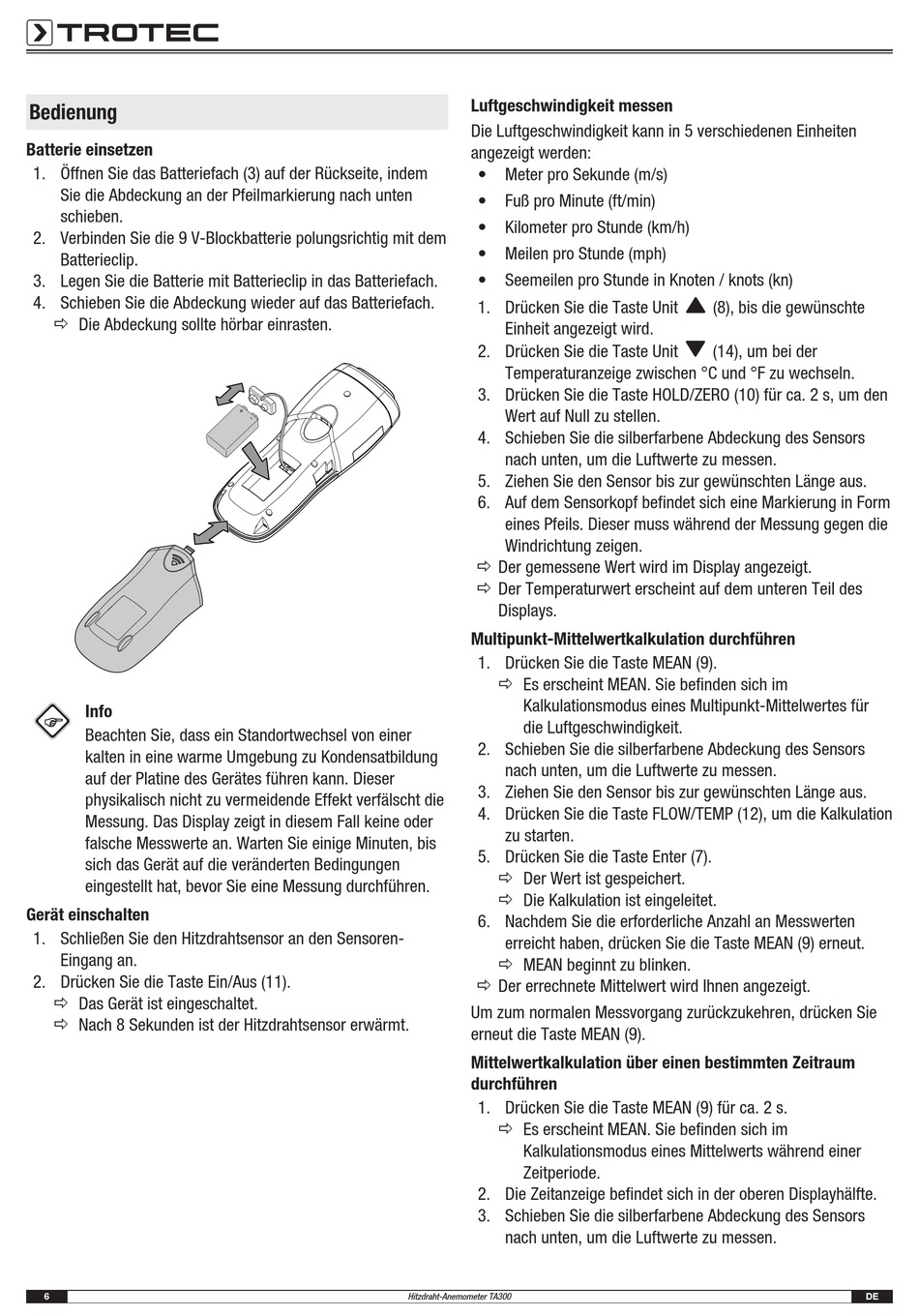

Bedienung - Trotec TA300 Bedienungsanleitung

Bedienung

Batterie einsetzen
1. Öffnen Sie das Batteriefach (3) auf der Rückseite, indem
Sie die Abdeckung an der Pfeilmarkierung nach unten
schieben.
2. Verbinden Sie die 9 V-Blockbatterie polungsrichtig mit dem
Batterieclip.
3. Legen Sie die Batterie mit Batterieclip in das Batteriefach.
4. Schieben Sie die Abdeckung wieder auf das Batteriefach.
ð Die Abdeckung sollte hörbar einrasten.
Info
Beachten Sie, dass ein Standortwechsel von einer
kalten in eine warme Umgebung zu Kondensatbildung
auf der Platine des Gerätes führen kann. Dieser
physikalisch nicht zu vermeidende Effekt verfälscht die
Messung. Das Display zeigt in diesem Fall keine oder
falsche Messwerte an. Warten Sie einige Minuten, bis
sich das Gerät auf die veränderten Bedingungen
eingestellt hat, bevor Sie eine Messung durchführen.
Gerät einschalten
1. Schließen Sie den Hitzdrahtsensor an den Sensoren-
Eingang an.
2. Drücken Sie die Taste Ein/Aus (11).
ð Das Gerät ist eingeschaltet.
ð Nach 8 Sekunden ist der Hitzdrahtsensor erwärmt.
6
Luftgeschwindigkeit messen
Die Luftgeschwindigkeit kann in 5 verschiedenen Einheiten
angezeigt werden:
• Meter pro Sekunde (m/s)
• Fuß pro Minute (ft/min)
• Kilometer pro Stunde (km/h)
• Meilen pro Stunde (mph)
• Seemeilen pro Stunde in Knoten / knots (kn)
1. Drücken Sie die Taste Unit
Einheit angezeigt wird.
2. Drücken Sie die Taste Unit
Temperaturanzeige zwischen °C und °F zu wechseln.
3. Drücken Sie die Taste HOLD/ZERO (10) für ca. 2 s, um den
Wert auf Null zu stellen.
4. Schieben Sie die silberfarbene Abdeckung des Sensors
nach unten, um die Luftwerte zu messen.
5. Ziehen Sie den Sensor bis zur gewünschten Länge aus.
6. Auf dem Sensorkopf befindet sich eine Markierung in Form
eines Pfeils. Dieser muss während der Messung gegen die
Windrichtung zeigen.
ð Der gemessene Wert wird im Display angezeigt.
ð Der Temperaturwert erscheint auf dem unteren Teil des
Displays.
Multipunkt-Mittelwertkalkulation durchführen
1. Drücken Sie die Taste MEAN (9).
ð Es erscheint MEAN. Sie befinden sich im
Kalkulationsmodus eines Multipunkt-Mittelwertes für
die Luftgeschwindigkeit.
2. Schieben Sie die silberfarbene Abdeckung des Sensors
nach unten, um die Luftwerte zu messen.
3. Ziehen Sie den Sensor bis zur gewünschten Länge aus.
4. Drücken Sie die Taste FLOW/TEMP (12), um die Kalkulation
zu starten.
5. Drücken Sie die Taste Enter (7).
ð Der Wert ist gespeichert.
ð Die Kalkulation ist eingeleitet.
6. Nachdem Sie die erforderliche Anzahl an Messwerten
erreicht haben, drücken Sie die Taste MEAN (9) erneut.
ð MEAN beginnt zu blinken.
ð Der errechnete Mittelwert wird Ihnen angezeigt.
Um zum normalen Messvorgang zurückzukehren, drücken Sie
erneut die Taste MEAN (9).
Mittelwertkalkulation über einen bestimmten Zeitraum
durchführen
1. Drücken Sie die Taste MEAN (9) für ca. 2 s.
ð Es erscheint MEAN. Sie befinden sich im
Kalkulationsmodus eines Mittelwerts während einer
Zeitperiode.
2. Die Zeitanzeige befindet sich in der oberen Displayhälfte.
3. Schieben Sie die silberfarbene Abdeckung des Sensors
nach unten, um die Luftwerte zu messen.
Hitzdraht-Anemometer TA300
(8), bis die gewünschte
(14), um bei der
DE
