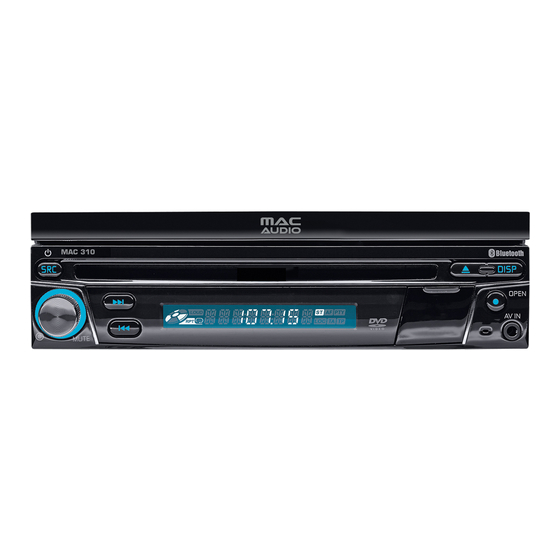

MAC Audio MAC 310 Installationsanleitung
  1. Anleitungen
  2. Marken
  3. MAC Audio Anleitungen
  4. Autoradios
  5. MAC 310
  6. Installationsanleitung

MAC Audio MAC 310 Installationsanleitung

Vorschau ausblenden Andere Handbücher für MAC 310:
1
2
3
4
5
6
7
8
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

MAC 310
Installationsanleitung
Installation Guide

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für MAC Audio MAC 310

Inhaltszusammenfassung für MAC Audio MAC 310

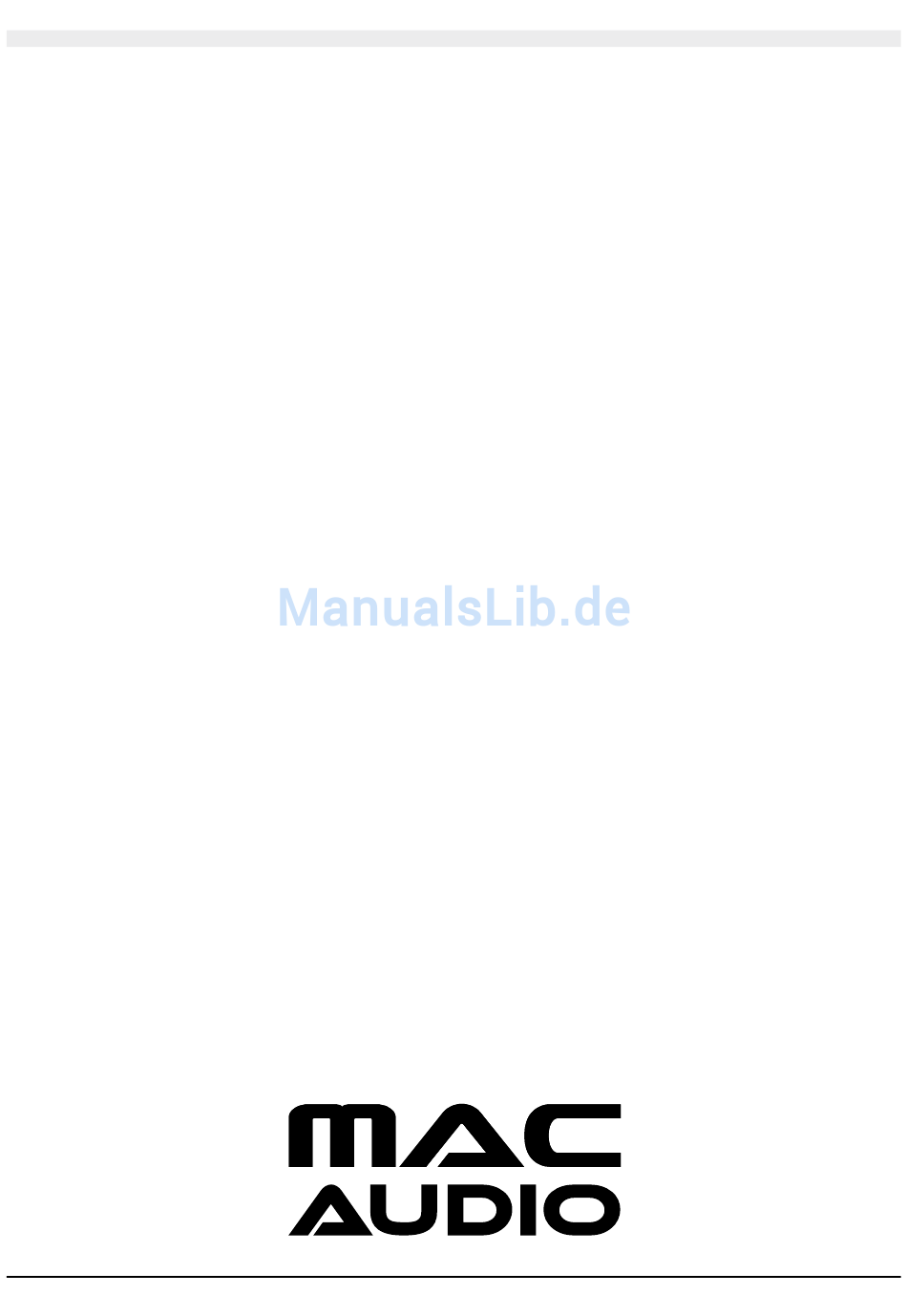

  • Seite 1 MAC 310 Installationsanleitung Installation Guide...
  • Seite 2 Anschlussdiagramm/ Wiring Diagram...

  • Seite 3: Benötigte Werkzeuge Und Materialien

    Schalten Sie vor der Montage des Geräts die Zündung ab, und lösen Sie das Kabel vom Minuspol (-) der Batterie, um einen Kurzschluss zu vermeiden HINWEIS: Wenn das MAC 310 in ein Fahrzeug eingebaut werden soll, das mit einem Navigationssystem ausgestattet ist, lösen Sie das Batteriekabel nicht. Andernfalls gehen die im Speicher des Navigationssystems abgelegten Daten unter Umständen verloren.

  • Seite 4: Abschließen Der Montage

    Verkabelung ACHTUNG! Schließen Sie das Gerät nur an eine Stromquelle mit 12 Volt an und stellen Sie dabei eine ordnungsgemäße Erdung sicher. Nehmen Sie die Verkabelung wie im Anschlussdiagramm dargestellt vor. Schließen Sie dann das gelöste Batteriekabel wieder an. Ist kein ACC-Anschluss (Zündleitung) verfügbar, schließen Sie das ACC-Kabel mit einem Schalter an die Stromversorgung an.

  • Seite 5: What's In The Box

    To prevent a short circuit, be sure to turn off the ignition and remove the negative (-) battery cable prior to installation. NOTE: If the MAC 310 is to be installed in a car equipped with an on-board drive or navigation computer, do not disconnect the battery cable. If the cable is disconnected, the computer memory may be lost. Under these conditions, use extra caution during installation to avoid causing a short circuit.

  • Seite 6: Final Installation

    Wiring WARNING! Only connect the unit to a 12-volt power supply with proper grounding. Complete wiring as illustrated in the wiring diagram. Once the wiring is complete, reconnect the battery negative terminal. If there is no ACC available, connect the ACC lead to the power supply with a switch. NOTE: When replacing a fuse, be sure to use correct type and amperage to avoid damaging the radio.
  • Seite 7 ANSCHLUSSDIAGRAMM / WIRING DIAGRAM IMPORTANT: Incorrect wiring connections can damage the unit. Follow the wiring instructions carefully, or have the installation handled by an experienced technician. VIDEO OUT MONITOR Steering Wheel Control (SWC) requires Dietz Interface Adapter (sold separately) BLACK YELLOW CAMERA CAMERA...
  • Seite 8 VOXX Electronics GmbH Lise-Meitner-Str. 9 50259 Pulheim www.mac-audio.de...
