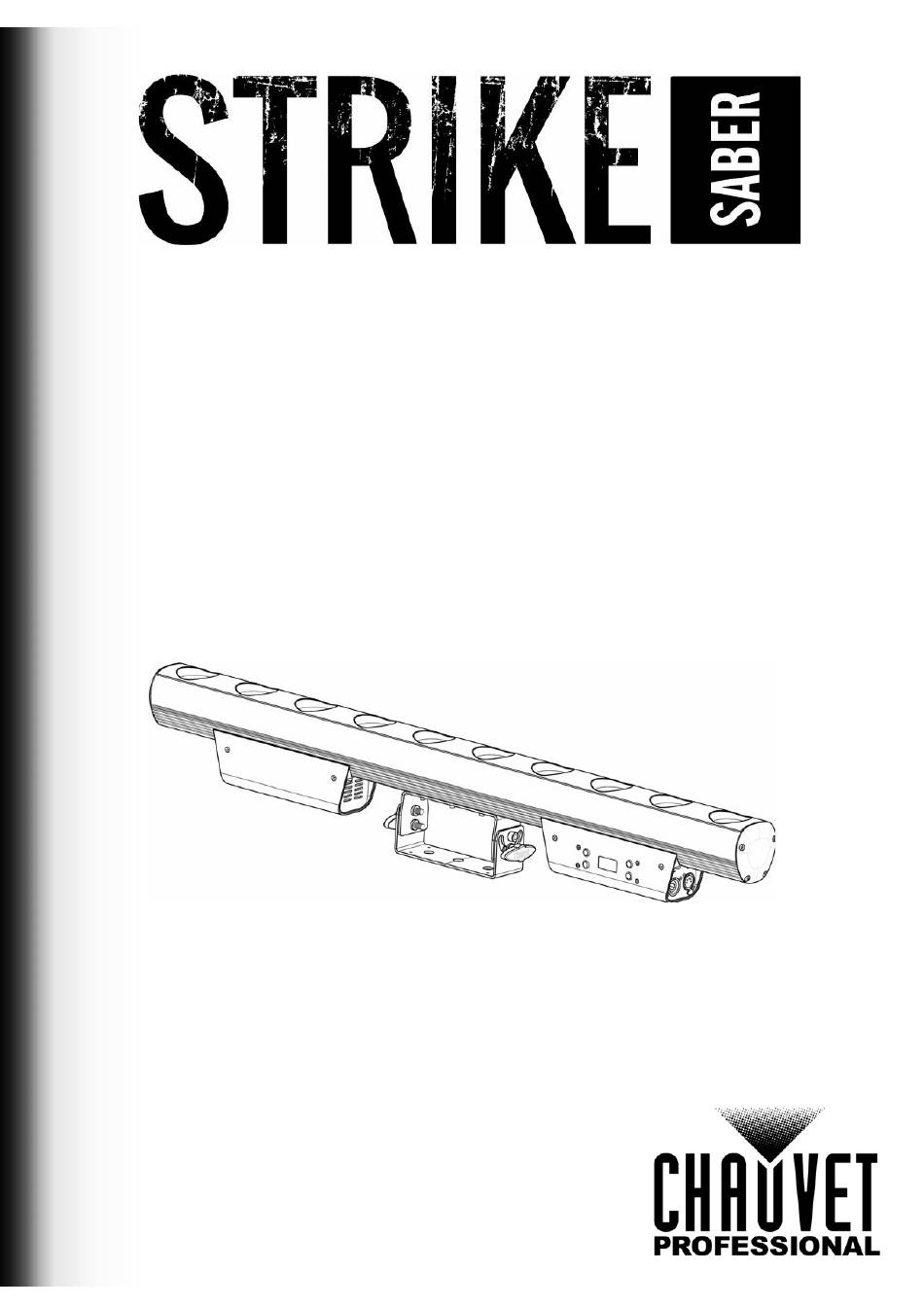

  • Seite 1 Quick Reference Guide English Español Français Deutsch Nederlands...

  • Seite 2: What Is Included

    This product has an auto-ranging power supply that can work with an input voltage range of 100–240 VAC, 50/60 Hz. Power Linking You can link up to 9 STRIKE Saber products at 120 V, 16 products at 208 V, or 18 products at 230 V. Never exceed this number. Power linking cords can be purchased separately.

  • Seite 3: Dmx Linking

    QUICK REFERENCE GUIDE DMX Linking The STRIKE Saber will work with a DMX controller using a 5-pin DMX data connection. A DMX Primer is available from www.chauvetprofessional.com. DMX Connection The STRIKE Saber uses a 5-pin DMX data connection for its DMX personalities: 3Ch, 5Ch, 6Ch, 8Ch, 9Ch, 21Ch, and 27Ch.
  • Seite 4 Shows total hours the product has been powered on Hours Information Version <V_._> Shows current firmware version <_ _ _ _ _ _ _ _ _ _ _ _> Shows product UID Reset Factory Resets the product to factory default settings STRIKE Saber QRG Rev. 1...
  • Seite 5 Dimmer speed mode 1 (fastest)  Dimmer speed mode 2  Dimmer speed mode 3 (slowest)  *Hold desired dimmer speed value for 3 seconds, then release. This changes the dimmer speed setting in the menu. STRIKE Saber QRG Rev. 1...
  • Seite 6 Dimmer speed mode 1 (fastest)  Dimmer speed mode 2  Dimmer speed mode 3 (slowest)  *Hold desired dimmer speed value for 3 seconds, then release. This changes the dimmer speed setting in the menu. STRIKE Saber QRG Rev. 1...
  • Seite 7 Red shift off, amber channel enabled  Channel Function Value Percent/Setting White 0–100%  Amber 0–100% (disabled when Red Shift is on)  Red shift on, amber channel disabled Red Shift Red shift off, amber channel enabled  STRIKE Saber QRG Rev. 1...

  • Seite 8: Guía De Referencia Rápida

    GUÍA DE REFERENCIA RÁPIDA Acerca de Esta Guía La Guía de Referencia Rápida (GRR) del STRIKE Saber contiene información básica sobre el producto, como montaje, opciones de menú y valores DMX. Descargue el manual de usuario de www.chauvetprofessional.com para información más detallada.

  • Seite 9: Corriente Alterna

    100–240 VCA, 50/60 Hz. Alimentación en Cadena Puede enlazar hasta 9 productos STRIKE Saber a 120 V, 16 productos a 208 V o 18 productos a 230 V. Los cables de alimentación en cadena se pueden adquirir por separado.

  • Seite 10: Montaje

    Asegúrese de que las abrazaderas de montaje son capaces de soportar el peso del producto. Para nuestra línea Chauvet de abrazaderas de montaje, visite http://trusst.com/products. Soporte para el suelo El STRIKE Saber viene con un soporte para el suelo que se puede instalar con los tornillos incluidos. Diagrama de Montaje Montaje en altura...

  • Seite 11: Mapa De Menú

    Information Version <V_._> Muestra instalada la versión de firmware <_ _ _ _ _ _ _ _ _ _ _ _> Muestra el UID # del producto Reset Factory Reinicia a la configuración de fábrica STRIKE Saber GRR Rev. 1...
  • Seite 12 255 Curva de atenuación no-lineal 3 (la más lenta)  *Mantenga el valor deseado de la velocidad del atenuador durante 3 segundos, y luego suelte. Esto cambia la configuración de velocidad de atenuador en el menú. STRIKE Saber GRR Rev. 1...
  • Seite 13 255 Curva de atenuación no-lineal 3 (la más lenta)  *Mantenga el valor deseado de la velocidad del atenuador durante 3 segundos, y luego suelte. Esto cambia la configuración de velocidad de atenuador en el menú. STRIKE Saber GRR Rev. 1...
  • Seite 14 Blanco 255 0–100%  Ámbar 255 0–100% (deshabilitado cuando el cambio a rojo está activo)  Cambio a rojo encendido, canales ámbar deshabilitados Cambio a rojo 255 Cambio a rojo apagado, canales ámbar habilitados  STRIKE Saber GRR Rev. 1...

  • Seite 15: Manuel De Référence

    MANUEL DE RÉFÉRENCE À Propos de ce Manuel Le Manuel de Référence (MdR) STRIKE Saber reprend des informations de base sur ce produit notamment en matière de connexions, montage, options de menu et valeurs DMX. Téléchargez le manuel d'utilisation sur www.chauvetprofessional.com...

  • Seite 16: Connexion Électrique

    Ce produit est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz. Connexion Électrique Vous pouvez connecter jusqu’à 9 STRIKE Saber à 120 V, 16 unités à 208 V ou 18 unités à 230 V. Vous pouvez vous procurer séparément des cordons d'alimentation. Prise CA Connexion Câble (États-Unis)

  • Seite 17: Installation

    Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/products. Support sur pied Le STRIKE Saber est livré avec un support sur pied qui peut être installé avec les vis fournies. Schéma de Montage de l'appareil Fixation en hauteur Pince Câble de sécurité...
  • Seite 18 Hours Information Version <V_._> Affiche la version du logiciel installée <_ _ _ _ _ _ _ _ _ _ _ _> Affiche UID actuel Reset Factory Permet de réinitialiser aux valeurs par défaut d'usine STRIKE Saber MdR Rév. 1...
  • Seite 19 Courbe de gradation non linéaire 3 (le moins rapide)  *Maintenez la valeur souhaitée de vitesse de gradateur pendant 3 secondes, puis relâchez. Cela modifie le réglage de la vitesse de gradateur dans le menu. STRIKE Saber MdR Rév. 1...

  • Seite 20: Programmes Automatiques

    Courbe de gradation non linéaire 3 (le moins rapide)  *Maintenez la valeur souhaitée de vitesse de gradateur pendant 3 secondes, puis relâchez. Cela modifie le réglage de la vitesse de gradateur dans le menu. STRIKE Saber MdR Rév. 1...
  • Seite 21 Canal Fonction Valeur Pourcentage/Configuration Blanc 0–100%  Ambre 0–100% (désactivé lorsque passe au rouge est activé)  Passe au rouge activer, canaux ambre désactivés Passe au rouge Passe au rouge désactiver, canaux ambre activés  STRIKE Saber MdR Rév. 1...

  • Seite 22: Haftungsausschluss

    SCHNELLANLEITUNG Über diese Schnellanleitung In der Schnellanleitung des STRIKE Saber finden Sie die wesentlichen Produktinformationen, wie etwa über den Anschluss, die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter. Haftungsausschluss Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

  • Seite 23: Dmx-Verbindung

    Serienschaltung der Geräte Sie können bis zu 9 STRIKE Saber-Geräte bei 120 V AC, 16 Geräte bei 208 V und 18 Geräte bei 230 V AC in Serie schalten. Diese Anzahl niemals überschreiten! Stromkabel für die Serienschaltung können separat erworben werden.

  • Seite 24: Montage

    Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/products. Stativ Der STRIKE Saber wird mit einem Stativ geliefert, das mit den beiliegenden Schrauben montiert werden kann. Montageansicht Montage über Kopf...
  • Seite 25 Information Version <V_._> Zeigt die aktuelle Firmware-Version an <_ _ _ _ _ _ _ _ _ _ _ _> Zeigt die Geräte-UID an Damit stellen Sie das Gerät auf die Werkseinstellungen Reset Factory zurück STRIKE Saber SAL Rev. 1...
  • Seite 26 101 Dimmergeschwindigkeits-Modus aus  Dimmergeschwindigkeit* 152 Dimmergeschwindigkeits-Modus 1 (schnellste)  203 Dimmergeschwindigkeits-Modus 2  255 Dimmergeschwindigkeits-Modus 3 (langsamste)  *Gewünschte Dimmungsgeschwindigkeit für 3 Sekunden halten und dann loslassen. Damit wird die Einstellung der Dimmungsgeschwindigkeit im Menü geändert. STRIKE Saber SAL Rev. 1...
  • Seite 27 101 Dimmergeschwindigkeits-Modus aus  Dimmergeschwindigkeit* 152 Dimmergeschwindigkeits-Modus 1 (schnellste)  203 Dimmergeschwindigkeits-Modus 2  255 Dimmergeschwindigkeits-Modus 3 (langsamste)  *Gewünschte Dimmungsgeschwindigkeit für 3 Sekunden halten und dann loslassen. Damit wird die Einstellung der Dimmungsgeschwindigkeit im Menü geändert. STRIKE Saber SAL Rev. 1...
  • Seite 28 255 Roter Übergang deaktiviert, bernsteinfarbene Kanäle aktiviert  Kanal Funktion Wert Prozent/Einstellung Weiß 255 0–100%  Bernsteinfarben 255 0–100% (deaktiviert bei aktiviertem roten Übergang)  Roter Übergang aktiviert, bernsteinfarbene Kanäle deaktiviert Roter Übergang 255 Roter Übergang deaktiviert, bernsteinfarbene Kanäle aktiviert  STRIKE Saber SAL Rev. 1...

  • Seite 29: Beknopte Handleiding

    BEKNOPTE HANDLEIDING Over deze handleiding De STRIKE Saber Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu- opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie. Disclaimer De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.
  • Seite 30 Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz. Power Linking U kunt tot 9 STRIKE Saber-producten koppelen bij 120 V, 16 producten bij 208 V of 18 producten bij 230 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.
  • Seite 31 Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/products. Vloersteun De STRIKE Saber wordt geleverd met een vloersteun die met de meegeleverde schroeven geïnstalleerd kan worden. Montagediagram Montage boven het hoofd...

  • Seite 32: Beschrijving Bedieningspaneel

    Toont het totale aantal producturen Hours Information Version <V_._> Toont de geïnstalleerde softwareversie <_ _ _ _ _ _ _ _ _ _ _ _> Geeft de huidige UID Reset Factory Herstellen naar de fabrieksstandaard STRIKE Saber BH Rev. 1...
  • Seite 33 203 Niet-lineaire dimcurve 2  255 Niet-lineaire dimcurve 3 (langzaamst)  *Houd de gewenste waarde voor de dimmersnelheid 3 seconden vast en laat het daarna los. Dit verandert de instelling van de dimmersnelheid in het menu. STRIKE Saber BH Rev. 1...
  • Seite 34 203 Niet-lineaire dimcurve 2  255 Niet-lineaire dimcurve 3 (langzaamst)  *Houd de gewenste waarde voor de dimmersnelheid 3 seconden vast en laat het daarna los. Dit verandert de instelling van de dimmersnelheid in het menu. STRIKE Saber BH Rev. 1...
  • Seite 35 255 Red shift uit, amber-kanalen ingeschakeld  Kanaal Functie Waarde Percentage/Instelling 255 0–100%  Amber 255 0–100% (uitgeschakeld wanneer de Red Shift aanstaat)  Red shift aan, amber-kanalen uitgeschakeld Red Shift 255 Red shift uit, amber-kanalen ingeschakeld  STRIKE Saber BH Rev. 1...
  • Seite 36 Voice: +52 (728) 690-2010 Outside the U.S., U.K., Ireland, France, Germany, Benelux, or Mexico, contact the dealer of record. Follow the instruc- tions to request support or to return a product. Visit our website for contact details. STRIKE Saber QRG Rev. 1...
