- Seite 1 Manual D/E BELL SQ600 2.1Class D Power Amplifier with DSP ® POWER CLIP SIGNAL SIGNAL CH1/SUB CH2/L CH3/R MAINS...
- Seite 2 BELL SQ600 Class D 3-Kanal (2.1) Verstärker mit integriertem Audio Management (DSP). Der SQ600 ist für den Einsatz im Event- und Freizeitbereich, in Fahr- und Laufgeschäften, Action Houses und unzähligen weiteren Anwendungen konzipiert. Betriebsarten 2.1 Konfigurationen, bestehend aus zwei bis vier Mittel-Hochtonsystemen und einem Center Subwoofer.
-
Seite 3: Power On/Off

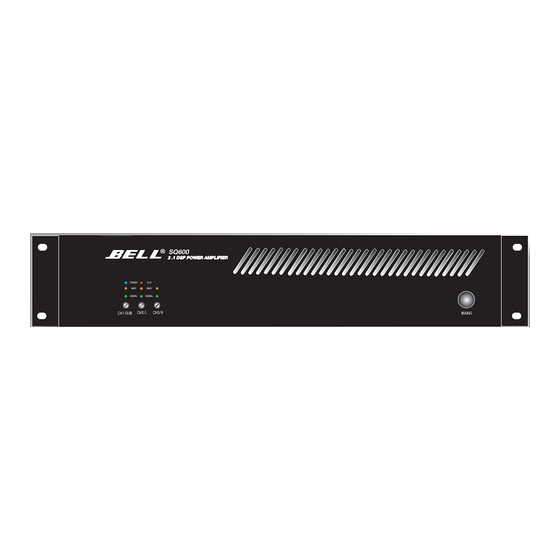

® POWER CLIP SIGNAL SIGNAL CH2/L CH3/R CH1/SUB BEDIENELEMENTE / ANZEIGEN (Front) CHANNEL 1..3 Level Eingangsempfindlichkeitsregler, Kanäle 1..3. Diese sind mit einem Schlitzschraubendreher einzustellen. Regler CHANNEL 1/SUB bestimmt den Pegel des angeschlossenen Subwoofers, CHANNEL 2/L und CHANNEL 3/R regeln die angeschlossenen Mittel-Hochtonsysteme. SIGNAL (LED, grün) Leuchtet bei vorhandenem Eingangssignal (ab -20dBu) auf. - Seite 4 • KANAL R und L: Minimum Impedanz: 4Ω (1 oder 2 Lautsprecher à 8Ω pro Kanal) • KANAL SUB: Minimum Impedanz: 8Ω (1 Subwoofer à 8Ω oder 2 Subwoofer à 16Ω) (Der Subwoofer BELL SW212 ist als 4Ω, 8Ω und 16Ω Version lieferbar) Netzanschluß (blaue Buchse) Zur Verwendung von Netzkabeln mit Neutrik Powercon oder kompatiblen Steckverbindern.
- Seite 5 DSP Control / Audio Management Der SQ600 verfügt über ein integriertes Audio Management zur Erstellung der für das an- geschlossene Lautsprechersystem optimalen Parameter. Da dies umfangreiche audiotech- nische Kenntnisse voraussetzt, sind die Presets für die in dieser Anleitung aufgeführten Anlagen bereits im SQ600 gespeichert und durch den Drehschalter ‚PRESET‘ abrufbar.
- Seite 6 SIGNAL CH2/L CH1/SUB CH3/R MAINS Specifications SMP6200A Specifications SQ600 Power Output (SUB Channel) 300W into 8Ω (Min. Load = 8Ω) Power Output (Channel LEFT) 150W into 4Ω (Min. Load = 4Ω) Power Output (Channel Right) 150W into 4Ω (Min. Load = 4Ω)
- Seite 7 BELL SQ600 Class D 3-channel (2.1) power amplifier with built-in audio management (DSP). The SQ600 has been designed for use in event parks, amusement rides, action houses and a great number of further jobs. Typical system setup 2.1 configurations, composed of two to four mid-high speaker systems plus one center subwoofer.
- Seite 8 (i.e. distortion). If the CLIP LED is permanently on, you should reduce the output level of your connected audio source (i.e. audio mixer). Taking care of your SQ600 • Keep all ventilation slots as well as the cooling fan free from any blockage.
- Seite 9 • Channel R and L: minimum impedance: 4Ω (1 or 2 loudspeakers (8Ω /each) • Channel SUB: minimum impedance: 8Ω (1 subwoofer 8Ω or 2 subwoofers 16Ω) (BELL SW212 subwoofer may be obtained as 4Ω, 8Ω or 16Ω version) Mains connection (blue powercon type socket) Use Neutrik Powercon or compatible mains leads with blue connector.
- Seite 10 Since the composition of these Presets require a high level of audio engineering skils all presets for the following 2.1 speaker systems are already on board the SQ600. They may be recalled by the PRESET rotary switch (rear panel).
- Seite 11 SIGNAL CH2/L CH1/SUB CH3/R MAINS Specifications SMP6200A Specifications SQ600 Power Output (SUB Channel) 300W into 8Ω (Min. Load = 8Ω) Power Output (Channel LEFT) 150W into 4Ω (Min. Load = 4Ω) Power Output (Channel Right) 150W into 4Ω (Min. Load = 4Ω)
- Seite 12 BELL Audio Systems Gerd Mayer GmbH&Co.KG D55545 Bad Kreuznach Tel.: 0671 61207 Fax.: 0671 67023 bell.mayer@t-online.de www.bell-store.de Technische Änderungen vorbehalten technical specifications are subject to change without notice...
