Hornby ARNOLD 146.2 Serie Anleitung

1
3
5
1
HORNBY HOBBIES LTD, (UK) HORNBY ESPAÑA S.A,
Westwood Industrial Estate, Federico Chueca, s/n
Margate, Kent, CT9 4JX 28806 Alcalá de Henares
www.hornbyinternational.com
www.electrotren.com
4
2
1

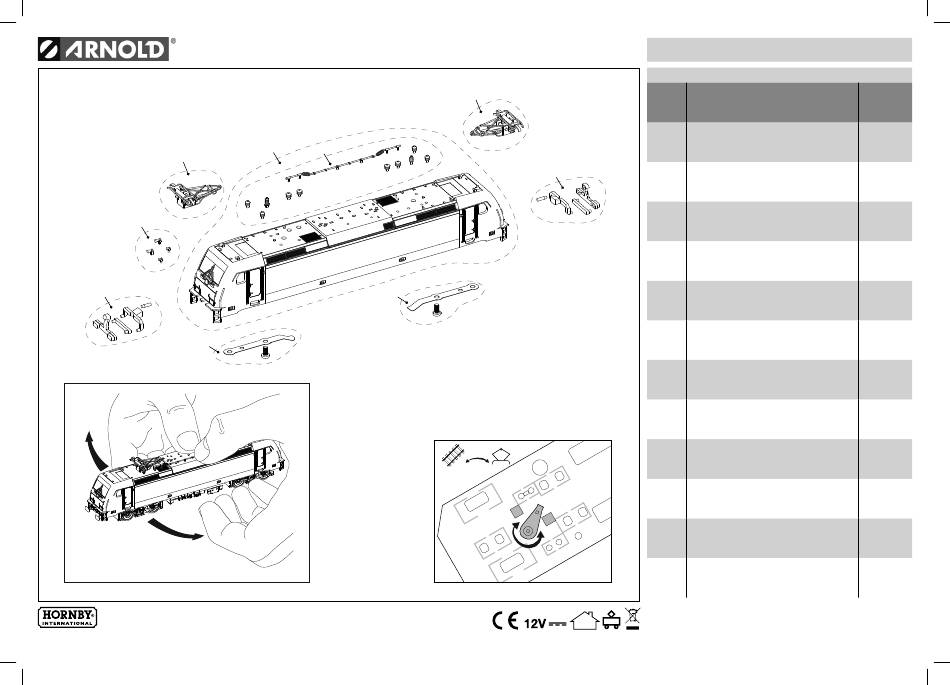

Zum Öffnen der Lok das
Gehäuse beidseitig spreizen
und nach oben abheben.
Para abrir la locomotora
separe la carrocería y
levántela.
Pour ouvrir la locomotive,
écartez les parois de la
caisse et tirez la vers le haut.
To open the loco spread the
body part and lift it.
HORNBY ITALIA S.r.l, HORNBY FRANCE SAS, HORNBY DEUTSCHLAND GmbH,
via Ferri, 14 Parc d'activites de Gomberville, Ostpreußenstraße 13,
25010 Borgosatollo F-78114 Magny les Hameaux 96472 Rödental
Issued June 2011
Elektrolokomotive, Baureihe 146.2
ERSATZTEILLISTE / PIEZAS DE RECAMBIO / PIECES DE RECHANGE / LIST OF SPARES
Teil-Nr
1
N˚ Artículo
Réference
Part No.
5
Service Sheet HNBS-72
Bezeichnung
Descripción
Description
Description
Stromabnehmer
Set Pantógrafo
1
Pantographes
Pantograph Set
Dachisolatoren
Aislantes techo
2
Isolants de plafond
Roof isolators
Typhone
Bocinas
3
Trompes
Horns
Gehäuse
Carrocería
4
Carrosserie
Body shell
Lichtleiter
Difusores
5
Diuseurs
Diffusers
Hauptleiterplatte
Circuito impreso principal
6
Cicuit imprimé
Main PCB
Platine mit LEDs
Circuito impreso con luces
7
Carte de circuit imprimé èclairege
Light PCB
Pufferbohle
Topera y accesorios
8
Set de détaillage de la traverse de tamponnement / tampons
Buffer beam
Kupplungsmechanismen
Mecanismo de enganche K
9
Mécanisme d'attelage
Coupler mechanisms
Kupplungen
Enganches
10
Attelages
Coupler heads
Schneepfl üge
Faldón aparta piedras
11
Chasse-pierres
Snow plough
Unterbodendetails
Set bajos
12
Details du châssis
Underframe details
HN2124
HN2103/01
HN2124/02
HN2103/03
HN2124/04
HN2103/05
HN2103/06
HN2103/07
HN2103/08
HN2103/09
HN1000/01
HN2103/11
HN2103/12
