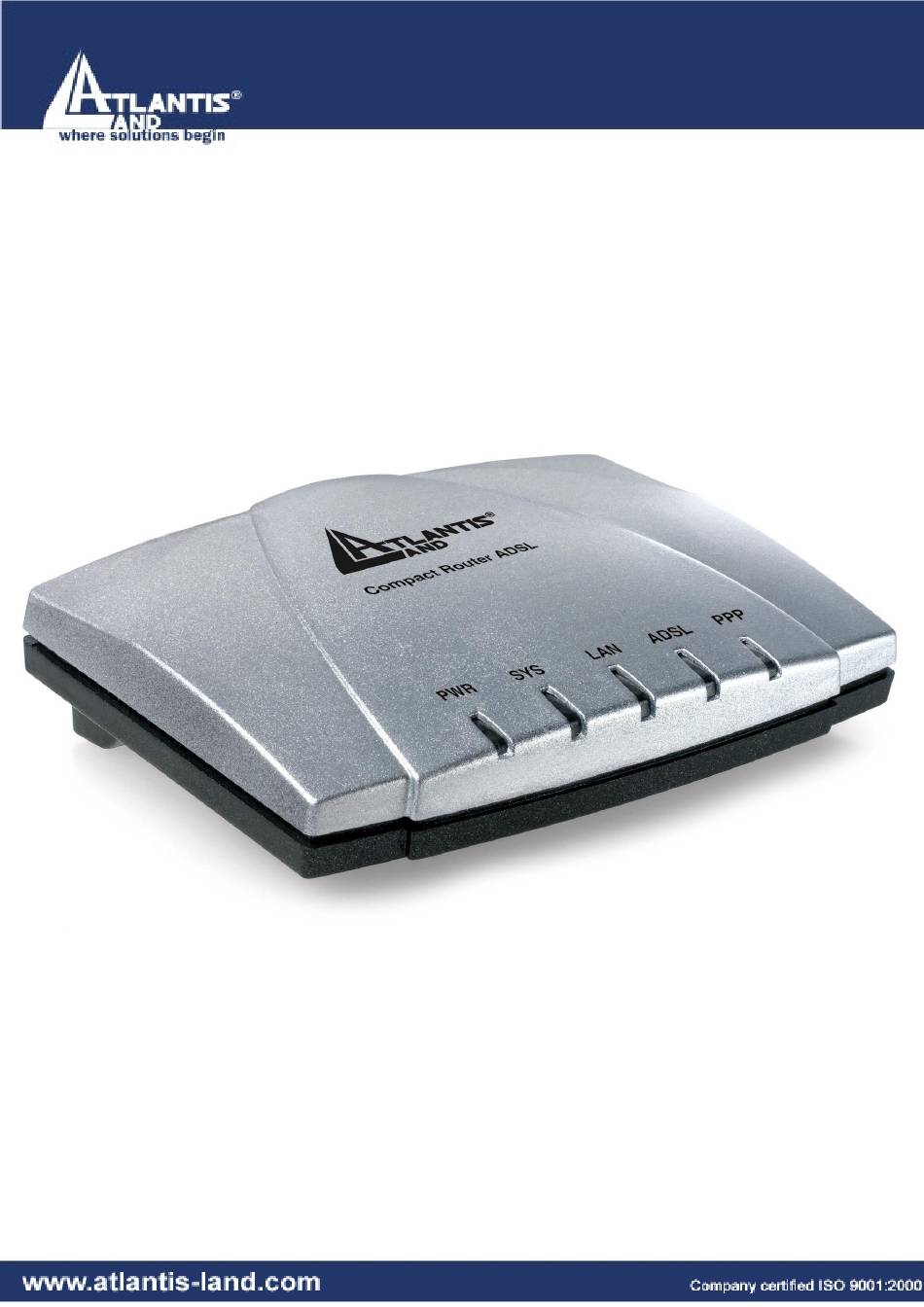

COMPACT ROUTER
ADSL
A02-RA110
MULTILANGUAGE
QUICK START GUIDE
A02-RA110_GX01

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Atlantis Land A02-RA110

Inhaltszusammenfassung für Atlantis Land A02-RA110

  • Seite 1 COMPACT ROUTER ADSL A02-RA110 MULTILANGUAGE QUICK START GUIDE A02-RA110_GX01...

  • Seite 2: Inhaltsverzeichnis

    MULTILANGUAGE QUICK START GUIDE ITALIANO 1.1 Contenuto della confezione........5 1.2 I LED frontali............5 1.3 Le porte posteriori........... 6 1.4 Cablaggio ..............7 1.5 Settaggi di Default ..........7 1.6 Configurazione di IE..........8 1.7 Configurazione del PC ..........8 Configurazione del PC in Windows 95/98/ME ..
  • Seite 3 MULTILANGUAGE QUICK START GUIDE RFC1483/RFC1577 ..........32 FRANCAIS 1.1 Contenu de la boîte ..........35 1.2 Face avant ............. 36 1.3 Face arrière............37 1.4 Câblage..............38 1.5 Configuration initiale ..........38 1.6 Configuration du TCP/IP ........39 Configuration sous Windows 95/98/ME ....39 Configuration sous Windows NT4.0.......
  • Seite 4 MULTILANGUAGE QUICK START GUIDE PPPoE(RFC 2516)/ PPPoA (RFC 2364) ....58 RFC1483 routed / IpoA routed ....... 61 A02-RA110_GX01(V1.0 July2004)

  • Seite 5: Contenuto Della Confezione

    ITALIANO Questo manuale è inteso come una guida rapida, pertanto per ulteriori dettagli sulla configurazione fare riferimento al manuale esteso presente sul CD. 1.1 Contenuto della confezione Compact Router ADSL, CD-ROM contenente il manuale, Guida di Quick Start, cavo RJ-11 ADSL, cavo CAT-5 LAN, Alimentatore (9V, 1A).

  • Seite 6: Le Porte Posteriori

    ITALIANO Acceso fisso quando è instaurata una connessione PPPoA/PPPoE 1.3 Le porte posteriori PORTE UTILIZZO Connettere il cavo RJ-11 a questa porta LINE(RJ11) effettuare l’allacciamento all’ADSL. Connettere con un cavo UTP LAN(RJ-45) Dopo che il dispositivo è acceso, RESET premere per effettuare il reset o il restore.

  • Seite 7: Cablaggio

    Compact Router ADSL. Tale filtro non è incluso nella confezione e va acquistato separatamente. Atlantis Land raccomanda di utilizzare apparati certificati per il tipo di linee e consiglia la scelta del codice A01-AF1 (filtro ADSL tripolare su specifiche Telecom Italia).

  • Seite 8: Configurazione Di Ie

    ITALIANO connessione all’ISP (che avrà comunicato tutti i parametri del caso) è possibile utilizzare il Compact Router ADSL in pochissimo tempo. Per una configurazione più dettagliata fare riferimento manuale presente Le configurazioni di Default del Compact Router ADSL sono: • Username:admin •...

  • Seite 9: Configurazione Del Pc In Windows Nt4.0

    ITALIANO 5. Andare su DNS Configuration. 6. Selezionare l’opzione Disable DNS e premere su OK per terminare la configurazione. Riavviare il PC affinché i cambiamenti abbiano effetto. Configurazione del PC in Windows NT4.0 1. Andare su Start/Settings/ Control Panel. Cliccare per due volte su Network e poi cliccare su Protocols .
  • Seite 10 ITALIANO In Local Area Connection Status cliccare Properties. Selezionare Internet Protocol (TCP/IP) e cliccare su Properties.
  • Seite 11 ITALIANO Selezionare l’opzione Obtain an IP address automatically successivamente Obtain server address automatically. Premere su OK per terminare la configurazione.

  • Seite 12: Configurazione Router

    ITALIANO 1.8 Configurazione Router Accedere col browser web al seguente indirizzo IP che di default è: 192.168.1.254, e premere il tasto invio. Utilizzare admin (come nome utente) e atlantis (come password). Premere OK per continuare. Apparirà a questo punto il Menù Principale, nella cui parte sinistra è...

  • Seite 13: Pppoe Routed/Pppoa Routed

    ITALIANO Cliccando sulla sezione desiderata, nello spazio della homepage appariranno tutti i settaggi relativi alla configurazione della sezione scelta, oppure si apriranno tutta una serie di sottosezioni tra cui scegliere prima di avere accesso alle configurazione vere e proprie. Seguendo i successivi passi è possibile rendere operativo il Compact ADSL Router in pochissimo tempo a patto di usare le macchine della Lan configurate come client DHCP.
  • Seite 14 ITALIANO Verificare che i parametri siano, nel caso di PPPoA, quelli in figura, ove non specificatamente indicato dall’ISP. Nel caso di PPPoE scegliere Encapsulation=PPPoE e Multiplex=LLC. Cliccare su Next. Inserire Username e Password. Selezionare Obtain an IP Address Automatically o, nel caso l’abbonamento preveda un IP fisso, spuntare Static IP Address e digitare l’IP.
  • Seite 15 ITALIANO • Nailed-Up Connection (il Router è sempre connesso con l’ISP) In Network Address Translation scegliere la voce SUA Only. Cliccare poi su Next. Nella schermata successiva verranno mostrati tutti i settaggi relativi alla configurazione WAN e LAN. Cliccare su Save Settings, poi su Return Main Menu ed infine su Logout.

  • Seite 16: Rfc1483 Routed / Ipoa Routed

    ITALIANO RFC1483 routed / IpoA routed Questa configurazione è valida nel caso di abbonamento con 1 IP statico e dunque SUA(NAT) attivo (per la gestione della classe pubblica fare riferimento al manuale contenuto sul CD). Verificare che i parametri siano, nel caso di RFC1483, quelli in figura, ove non specificatamente indicato dall’ISP.
  • Seite 17 ITALIANO Nella schermata successiva verranno mostrati tutti i settagli relativi alla configurazione WAN e LAN. Cliccare su Save Settings, poi su Return Main Menu ed infine su Logout.
  • Seite 18 ENGLISH For more detailed instructions on configuring and using the Compact Router ADSL, please refer to the online manual. Before beginning the configuration of the Router you have to know the parameters of your subscription ADSL. There are five ways ─ PPPoE, PPPoA, RFC1483 routed, IPoA, RFC1483 Bridge─...

  • Seite 19: Package Contents

    ENGLISH RFC1483 VPI/VCI Routed VC-based / LLC-based multiplexing IP address Subnet mask Default Gateway (IP address) IP address (DNS) VPI/VCI IPoA IP address Subnet mask Default Gateway (IP address) IP address (DNS) 1.1 Package contents Compact Router ADSL, CD-ROM with manual, Quick Start Guide, cable RJ-11 ADSL, cable CAT-5 LAN, Power Adapter AC-DC (9V, 1A).

  • Seite 20: The Front Panel Leds

    ENGLISH 1.2 The Front Panel LEDs MEANING Lit when power ON POWER Lit when system is ready Lit when connected to Ethernet device Green for 100Mbps; Orange for 10Mbps Blinking when data transmit/received Lit when successfully connected to an ADSL ADSL DSLAM when there...

  • Seite 21: The Rear Ports

    ENGLISH 1.3 The Rear Ports PORT MEANING Connect the supplied RJ-11 cable to this LINE (RJ11) port when connecting ADSL/telephone network. Connect an UTP Ethernet cable to one of the four LAN ports when connecting (RJ-45) to a PC or an office/home network of 10Mbps or 100Mbps.

  • Seite 22: Cabling

    ENGLISH 1.4 Cabling First you must connect the product to the ADSL line through the RJ11 cable you have in equipment (in the port LINE), then connect to the RJ45 ports the PCs of your Lan or others Switch. Once you’ve checked all the connections and you’ve turned on the Compact Router ADSL the product will carry on immediately a diagnosis (20 seconds).

  • Seite 23: Ie Configuration

    ENGLISH components. The TCP/IP protocol stack and Ethernet network adapter must be installed. If not, please refer to MS Windows relative manuals. Before you configure this Compact Router ADSL, you need to know the following default settings: • Username:admin • Password:atlantis •...

  • Seite 24: Configuring Pc (Windows Nt4.0)

    ENGLISH Select the IP Address tab. In this page, click the Obtain an IP address automatically radio button. Then select the DNS Configuration tab. Select the Disable DNS radio button and click “OK” to finish the configuration. Configuring PC (Windows NT4.0) Go to Start / Settings / Control Panel.

  • Seite 25: Configuring Pc (Windowsxp)

    ENGLISH Configuring PC (WindowsXP) Go to Start / Control Panel (in Classic View). In the Control Panel, double-click on Network Connections. Double-click Local Area Connection. In the LAN Area Connection Status window, click Properties.
  • Seite 26 ENGLISH Select Internet Protocol (TCP/IP) and click Properties. Select the Obtain an IP address automatically and the Obtain DNS server address automatically radio buttons.
  • Seite 27 ENGLISH Click OK to finish the configuration...

  • Seite 28: Browser Configuration

    ENGLISH 1.8 Browser configuration Open the web browser, enter the local port IP address of this Compact Router ADSL, which default at 192.168.1.254, and click “Go” to get the login page. The default username is admin, password atlantis and click “OK”...

  • Seite 29: Pppoe(Rfc 2516)/ Pppoa (Rfc 2364)

    ENGLISH Click on the desired item to expand the page with all settings in the main navigation panel. Following next steps you can make operating Compact Router ADSL in short time using PCs in DHCP mode. Refer to manual on Installation CD if you need personalized configuration. Click on Wizard Setup to perform an automatic protocol selection.
  • Seite 30 ENGLISH case PPPoE choose Encapsulation=PPPoE Multiplex=LLC. Click on Next. Insert Username and Password. Select Obtain an IP Address Automatically or, in case the subscription has a fixed IP , choose Static IP Address and digit the IP. Select then connection modality: •...
  • Seite 31 ENGLISH Click then on Next. In the next screen there will be shown all the settings related to the WAN and LAN configuration. Click on Save Settings, then on Return Main Menu and in the end on Logout.

  • Seite 32: Rfc1483/Rfc1577

    ENGLISH RFC1483/RFC1577 This configuration is valid in case of a subscription with a static IP and active NAT (SUA) (for the managing of the public class turn to the CD handbook). Make sure that the parameters are, in case of RFC1483, the ones in the picture, if not specifically shown by the ISP.
  • Seite 33 ENGLISH In the next screen there will be shown all the settings related to the WAN and LAN configuration. Click on Save Settings, then on Return Main Menu and after on Logout.
  • Seite 34 FRANCAIS Ce guide d’installation rapide vous permet d’installer et de configurer le Compact Router ADSL suivant des paramètres standards. Pour plus de précisions, tant sur les méthodes de configuration que sur le paramétrage avancé, reportez-vous au manuel sous format électronique (PDF) disponible sur le CD Rom fourni.

  • Seite 35: Contenu De La Boîte

    FRANCAIS RFC1483 VPI/VCI Bridged VC-based ou LLC-based multiplexing RFC1483 VPI/VCI Routed VC-based ou LLC-based multiplexing Adresse IP Masque de sous-réseau Adresse IP du Default Gateway Adresses IP des serveurs DNS VPI/VCI IPoA VC-based ou LLC-based multiplexing Adresse IP Masque de sous-réseau Adresse IP du Default Gateway Adresses IP des serveur DNS 1.1 Contenu de la boîte...

  • Seite 36: Face Avant

    FRANCAIS 1.2 Face avant SIGNIFICATION Allumé quand le Compact Router ADSL est POWER sous tension Allumé pour indiquer que le système est actif Allumé quand le LAN (réseau) est connecté Vert= connexion à 100Mbps Orange= connexion à 10Mbps Clignote lors des transferts de données Si allumé...

  • Seite 37: Face Arrière

    FRANCAIS 1.3 Face arrière PORT USAGE Connectez le câble (fourni) RJ11 au LINE(RJ11) filtre ADSL (optionnel) et enfin à la prise téléphonique Relier directement avec un câble Ethernet standard ou croisé aux PC ou (RJ-45) à un port uplink (Hub/Switch). Dispositif allumé, presser...

  • Seite 38: Câblage

    FRANCAIS 1.4 Câblage Après avoir terminé le câblage, raccordez l’alimentation pour mettre le Compact Router ADSL sous tension. Assurez-vous que les LEDs sont correctement allumés. Connectez un câble réseau standard ou croisé pour relier le Router à un Hub/Switch ou aux PC.

  • Seite 39: Configuration Du Tcp/Ip

    FRANCAIS 1.6 Configuration du TCP/IP Configuration sous Windows 95/98/ME Allez dans Panneau de Configuration. Double-cliquez sur Réseau.et enfin affichez l’onglet Configuration. Sélectionnez protocole TCP/IP -> NIC carte, ou quelconque carte réseau Ethernet dans le Cliquez sur Propriétés Dans l’onglet Adresse IP Sélectionnez l’option « obtenir automatiquement une adresse IP ».

  • Seite 40: Configuration Sous Windows 2000

    FRANCAIS Configuration sous Windows 2000 Allez au Panneau de Configuration. Double-cliquez sur Connexions Réseau et accès à distance.. Double-cliquez sur connexion au réseau local. Dans Connexion au réseau local cliquez sur Propriétés. Sélectionnez Internet Protocol (TCP/IP) et cliquez sur Propriétés. Sous l’onglet Général, sélectionnez l’onglet Obtenir une adresse IP automatiquement et après Obtenir les adresses des serveurs DNS automatiquement...
  • Seite 41 FRANCAIS Cliquez Propriétés. Sélectionnez Internet Protocol (TCP/IP) et cliquez sur Properties. Sélectionnez Obtenir une adresse IP automatiquement et après Obtenir les adresses des serveurs automatiquement.

  • Seite 42: Vérification

    FRANCAIS Cliquez sur OK pour terminer la configuration. 1.7 Vérification Pour vérifier le succès de la configuration (après avoir redémarré le PC, opération nécessaire sous Win98, SE, ME) utiliser le PING. Dans la fenêtre Dos écrivez: PING 192.168.1.254 Si le message suivant apparaît: Pinging 192.168.1.254 with 32 bytes of date: Reply from 192.168.1.254: bytes=32 times <10ms TTL=64 Reply from 192.168.1.254: bytes=32 times <10ms TTL=64...

  • Seite 43: Configuration Avec Le Browser

    FRANCAIS Vous pouvez procéder en allant au point suivant (1.8 Configuration). Si par contre le message suivant apparaît: Pinging 192.168.1.254 with 32 bytes of date: Request timed out. Request timed out. Request timed out. Vérifiez que le Led LAN est bien allumé. Vérifiez l'adresse de votre PC en écrivant WINIPCFG (pour, Win95,98,ME) IPCONFIG...
  • Seite 44 FRANCAIS Il apparaîtra à ce point le Menu Principal, dans la partie gauche on pourra accéder, à toutes les sections: • Wizard (Wizard Setup) • Advanced Setup(Password, LAN, WAN, NAT, Security, Dynamic DNS, Time Zone, Remote Management, UPnP) • Maintenace (System Status, DHCP Table, Diagnostic, Firmware) •...

  • Seite 45: Pppoe Routed /Pppoa Routed

    FRANCAIS PPPoE Routed /PPPoA Routed Le protocole PPPoE (Point to Point Protocol over Ethernet) est l’une des méthodes utilisées en France. Il a été conçu (comme le PPPoA) pour compléter le service ADSL avec une attention spéciale pour facilité la configuration. L'utilisateur peut bénéficier d'une grande vitesse d'accès sans changer la façon de fonctionnement et en même temps partager entre tous les utilisateurs de votre entreprise un compte Internet unique (avec le...
  • Seite 46 FRANCAIS Cliquez sur Next. Introduisez Username et Password. Sélectionnez Obtain an IP Address Automatically ou, si l’abonnement le prévoit, choisissez Static IP Address et introduisez l’IP. Sélectionnez puis la modalité de connexion: • Connect on Demand et le relatif Max Idle Timeout (dans le cas d’abonnement à...

  • Seite 47: Rfc1483 Routed / Ipoa Routed

    FRANCAIS Dans la prochaine image à vidéo nous pourrons voir la configuration WAN e LAN. Cliquez sur Save Settings, puis sur Return Main Menu et enfin sur Logout. RFC1483 routed / IpoA routed Cette configuration est valide seulement pour abonnements avec un IP statique et donc SUA(NAT) actif (pour la gestion de la classe publique adressez-vous au manuel contenu dans le CD).
  • Seite 48 FRANCAIS Cliquez sur Next. Introduisez puis l’adresse IP publique statique donné par l’ISP (dans le cas de RFC 1577, introduisez même la subnet mask et le default gateway). En Network Address Translation choisissez SUA Only. Dans la prochaine image à vidéo nous pourrons voir la configuration WAN e LAN.

  • Seite 49: Inhalt Der Verpackung

    DEUTSCH Das ist ein Handbuch,das wie eine kurze Anleitung ausgedacht wird, deshalb nehmen Sie Bezug auf das vollig Hanbuch, das ist,wenn weitere Einzelheiten uber Konfiguration brauchen. 1.1 Inhalt der Verpackung Compact Router ADSL, CD-ROM,der das Handbuch enthalt, Quick Start Anleitung, Kabel RJ-11 ADSL, Kabel CAT-5 LAN , Speiseleitung (9V, 1A).

  • Seite 50: Die Hinterturen

    DEUTSCH Es ist fest eingeschaltet, wenn das System fertig ist 1.3 Die Hinterturen TUREN BENUTZUNG Verbinden Sie den RJ-11 Kabel zu LINE(RJ11) diesem Tur,um den Anschluss zum ADSL durchzufuhren. LAN (RJ45) Verbinden Sie mit einem UTP Kabel. Nachdem die Vorrichtung eingeschaltet RESET ist,drucken Sie auf die Taste,um der reset oder der restore zu machen.

  • Seite 51: Verdrahtung

    DEUTSCH 1.4 Verdrahtung Zunächst müssen Sie das Produkt dem ADSL Linie durch das gegebenen RJ11 Kabel (in die LINE Tur), verbinden, dann verbinden Sie die PC Ihrer Lan oder die Switch den Türen RJ45. Wenn Sie alle Verbindungen kontrolliert haben und den Compact Router ADSL eingeschaltet haben, wird das Produkt sofort eine Diagnose (etwa 20 Sekunden) machen.

  • Seite 52: Die Ie Konfiguration

    DEUTSCH 1.6 Die IE Konfiguration Jeztz ist es notwendig,IE einzufuhren, in Menu Instrument zu gehen, dann der tab Verbindungen wahlen und eine der folgende Stimmen zu wahlen: • Benutzen Sie nie remote Verbindung • Benutzen Sie remote Verbindung, wenn es keine netz Verbindung disponibel ist.

  • Seite 53: Konfiguration Des Pc In Windows 2000

    DEUTSCH Wahlen Sie TCP/IP Protocol dann drucken Sie auf Properties. Wahlen Sie den Option Obtain an IP address from a DHCP server und drucken Sie auf OK Konfiguration des PC in Windows 2000 Gehen Sie auf Start/Settings/Control Panel. Drucken Sie zweimal auf Network and Dial-up Connections.

  • Seite 54: Konfiguration Des Pc In Windows Xp

    DEUTSCH Konfiguration des PC in Windows XP Gehen Sie auf Start dann auf Control Panel. Drucken Sie zweimal auf Network (in Classic View) Connections. Drucken Sie zweimal auf Local Area Connection. In Local Area Connection Status drucken Sie auf Properties.
  • Seite 55 DEUTSCH Wahlen Sie Internet Protocol (TCP/IP) und drucken Sie auf Properties. Wahlen Sie die Option Obtain an IP address automatically und spater Obtain DNS server address automatically . Drucken Sie auf OK,um die Konfiguration zu enden..
  • Seite 56 DEUTSCH...

  • Seite 57: Konfiguration Des Router

    DEUTSCH 1.8 Konfiguration des Router Mit dem browser web, kommen Sie in den folgenden IP Adresse (wo man den URL steckt)dessen default ist: 192.168.1.254,und drucken Sie die Taste Ubersendung. Benutzen Sie admin (als user name) und atlantis (als password). Drucken Sie OK, um weiter zu gehen. Jeztz wird den Hauptmenu erscheinen,links wird man in alle Abschnitten: •...
  • Seite 58 DEUTSCH drücken Sie auf die Stimme Wizard Setup, links oben, um die betreute Konfiguration (Wizard Setup) zu erreichen. PPPoE(RFC 2516)/ PPPoA (RFC 2364) PPPoE (PPP over Ethernet) ist eine ADSL Verbindung, die als dial-up DSL bekannt ist. Wie die PPPoA, sie ist gedacht worden, um die Breitbande Dienste zu ergänzen, mit eine besondere Aufmerksam der Leichtigkeit der Konfiguration.
  • Seite 59 DEUTSCH Drücken Sie auf Next. Schreiben Sie Username und Password. Wählen Sie Obtain an IP Address Automatically oder, wenn das Abonnement eine feste IP vorsieht, wählen Sie Static IP Address und schreiben Sie die IP. Wählen Sie dann die Verbindungsmodalität: •...
  • Seite 60 DEUTSCH Drücken Sie dann auf Next. In den folgenden Schirm, werden alle Einstellungen der WAN und LAN Konfiguration gezeigt werden. Drücken Sie auf Save Settings, dann auf Return Main Menu und endlich auf Logout.
  • Seite 61 DEUTSCH RFC1483 routed / IpoA routed Diese Konfiguration ist gültig, wenn Sie ein Abonnement mit 1 staatischen haben, und also SUA (NAT) aktiv (Für die Leitung der allgemeinen Klasse, nehmen Sie auf das Handbuch in der CD Bezug). Kontrollieren Sie, dass die Parameter, in dem Fall RFC1483, die im Bild, sein, wenn es nicht eingehend vom ISP gezeigt ist.
  • Seite 62 DEUTSCH In Network Address Translation wählen Sie die Stimme SUA Only. In den folgenden Schirm werden alle Einstellungen der WAN und LAN Konfiguration gezeigt werden. Drücken Sie auf Save Settings, dann auf Return Main Menu und endlich auf Logout.
