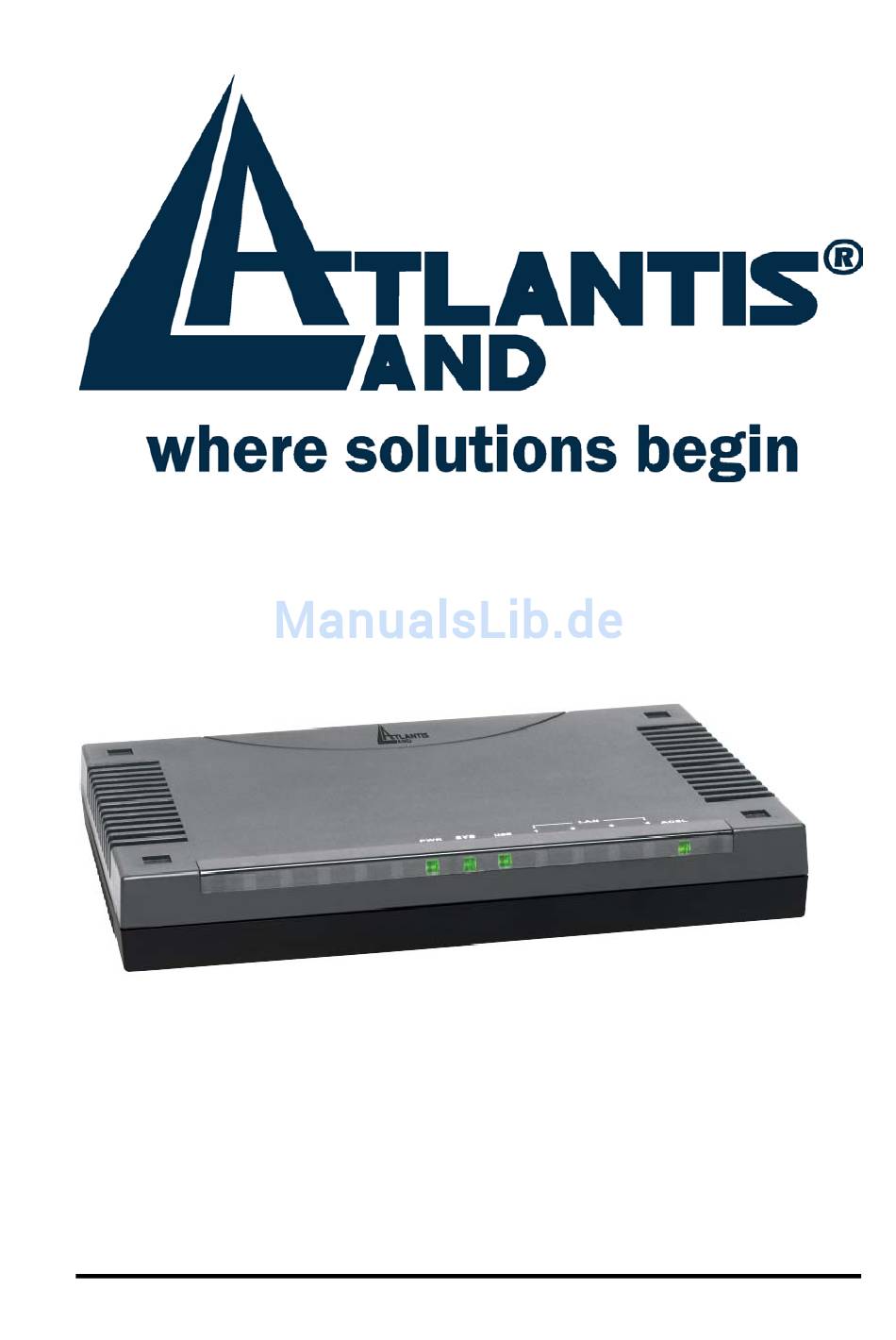

- Seite 1 I-STORM LAN ROUTER ADSL with 4 Fast Ethernet ports + 1 USB port Schnellanleitung zur Installation A02-RA2+/G4 (Februar 2004)V1.10...
- Seite 2 I-Storm LAN Router ADSL Dieses Handbuch ist als eine Schnellanleitung gedacht worden, deswegen nehmen Sie Bezug auf das Handbuch,das in der CD ist,falls Sie weitere Details uber die Konfiguration brauchen. 1.1 Inhalt der Verpackung Bevor Sie die Installation beginnen,versichern sich,dass die Verpackung enthalt: •...
- Seite 3 I-Storm LAN Router ADSL ausgericht ist, sollte er fest sein.(Das ist ein notwendiges Erfordernis, um in Internet zu ziehen). 1.3 Die frontale LED Auskunft POWER Grün eingeschaltet,wenn er dem Netz verbunden ist. Grün blitzende,um zu bezeichnen,dass der System aktiv ist. Grun blitzende,wenn es Tatigkeit auf dem jeweiligen link gibt.
-
Seite 4: Die Hinterturen
I-Storm LAN Router ADSL 1.4 Die Hinterturen TUREN BENUTZUNG LINE Verbinden Sie den RJ-11 Kabel dieser Tur,um (RJ-11 Verbinder) die Verbindung dem ADSL zu vollziehn. Man muss es benutzen,um der firmware wiederzuherstellen,oder fur die Verbindung mit dem PC. RESET Restore Settings: pro 10 Sekunden drücken Er ist mit einem geraden oder direkt dem PC 4 Turen LAN (RJ-45 Verbinder) - Seite 5 I-Storm LAN Router ADSL 1.5 Defaulteinstellung Bevor Sie die I-Storm Lan Router ADSL Konfiguration beginnen,mussen Sie die Defaulteinstellung kennen. Indem Sie diese Einstellung lassen und die PC als client DHCP (auf Grund der folgenden Instruktionen) gestalten, und enlich die Verbindung dem ISP (der wird alle Parameter des Falls durchsagen) gestalten, konnen Sie die Konfiguration des I-Storm Lan Router ADSL in kurze Zeit beenden.Fur eine eingehende Konfiguration,nehmen Sie auf das Handbuch in der CD Bezug.
- Seite 6 I-Storm LAN Router ADSL • Benutzen Sie nie remote Verbindungnon • Benutzen Sie remote Verbindung, wenn es keine Netzverbindung disponibel ist Beobachten Sie das untere Bild.
- Seite 7 I-Storm LAN Router ADSL 1.7 PC Konfigurationen Konfiguration des PC in Windows 95/98/ME 1. Gehen Sie in Start/Settings/Control Panel. Drucken zweimal Network wahlen Configuration. Wahlen TCP/IP -> NE2000 Compatible, oder eine beliebige Network Interface Card (NIC) des PC. Drucken Sie auf Properties.
- Seite 8 I-Storm LAN Router ADSL...
- Seite 9 I-Storm LAN Router ADSL Wahlen Sie die Option Obtain an IP address automatically (nachdem Sie IP Address gewahltet haben). Gehen Sie auf DNS Configuration Wahlen Sie den Option Disable DNS und drucken Sie auf OK,um die Konfiguration zu beenden.
- Seite 10 I-Storm LAN Router ADSL Leiten Sie wieder den PC, damit die Verandungen wirken.
- Seite 11 I-Storm LAN Router ADSL PC Konfiguration in Windows NT4.0 1. Gehen Sie auf Start/Settings/ Control Panel. Drucken Sie zweimal auf Network dann auf Protocols . 2. Wahlen Sie TCP/IP Protocol und dann drucken Sie auf Properties. 3. Wahlen Sie die Option Obtain an IP address from a DHCP server und drucken Sie auf OK.
- Seite 12 I-Storm LAN Router ADSL...
- Seite 13 I-Storm LAN Router ADSL PC Konfiguration in Windows 2000 1. Gehen Sie auf Start/Settings/Control Panel. Drucken Sie zweimal auf Network and Dial-up Connections. 2. Drucken Sie zweimal auf Local Area Connection. 3. In Local Area Connection Status,drucken Sie auf Properties.
- Seite 14 I-Storm LAN Router ADSL 4. Wahlen Sie Internet Protocol (TCP/IP) und drucken Sie auf Properties.
- Seite 15 I-Storm LAN Router ADSL 5. Wahlen Sie die Option Obtain an IP address automatically und spater Obtain DNS server address automatically. 6. Drucken Sie auf OK,um die Konfiguration zu beenden.
- Seite 16 I-Storm LAN Router ADSL PC Konfiguration in Windows XP Gehen Sie auf Start dann auf Control Panel. Drucken Sie zweimal auf Network (in Classic View) Connections. Drucken Sie zweimal auf Local Area Connection.
- Seite 17 I-Storm LAN Router ADSL In Local Area Connection Status drucken Sie auf Properties.
- Seite 18 I-Storm LAN Router ADSL Wahlen Sie Internet Protocol (TCP/IP) und drucken Sie auf Properties.
- Seite 19 I-Storm LAN Router ADSL Wahlen Sie die Option Obtain an IP address automatically und spater Obtain DNS server address automatically. Drucken Sie auf Ok,um die Konfiguration zu beenden.
- Seite 20 I-Storm LAN Router ADSL...
- Seite 21 I-Storm LAN Router ADSL 1.8 Konfiguration mit dem Browser Kommen Sie mit dem browser in die folgende IPAdresse (wo man den URL steckt),die von default ist: 192.168.1.254, und drucken sie auf die Taste Sendung Benutzen Sie admin (als Benutzername) und Atlantis (als password).
- Seite 22 I-Storm LAN Router ADSL Wenn Sie auf die gewunschte Sektion drucken,sehen Sie im Homepageraum alle Einstellungen,die bezuglich auf die Konfiguration der gewahlten Sektion sind. Indem Sie die nachsten Weisen folgen,konnen Sie in kurze Zeit den I-Storm Lan Router ADSL operativ machen,unter den Bedingung,dass Sie die Lan Maschinen,als client DHCP eingestellt,benutzen.
- Seite 23 I-Storm LAN Router ADSL • VPI=8 (ISP) • VCI=35 (ISP) Static IP Settings • Static IP Address=0.0.0.0 • Subnet Mask=0.0.0.0 • Gateway=0.0.0.0 Account Setup • Username: (versorgt vom ISP), dieser username kann hochstens aus 63 (case sensitive) alphanumerischen Zeichen bestehet sein. •...
- Seite 24 I-Storm LAN Router ADSL • Bridge=disabled • VPI=8 (ISP) • VCI=35 (ISP) Static IP Settings • Static IP Address= Einschalten Sie den vom ISP zugewiesenen festen allgemeinen IP. • Subnet Mask= Einschalten Sie den vom ISP zugeweisenen Subnet Mask. • Gateway= Einschalten Sie die vom ISP zugeweisenen IP Adresse,die den gateway des I-Storm Lan Router ADSL ist.
