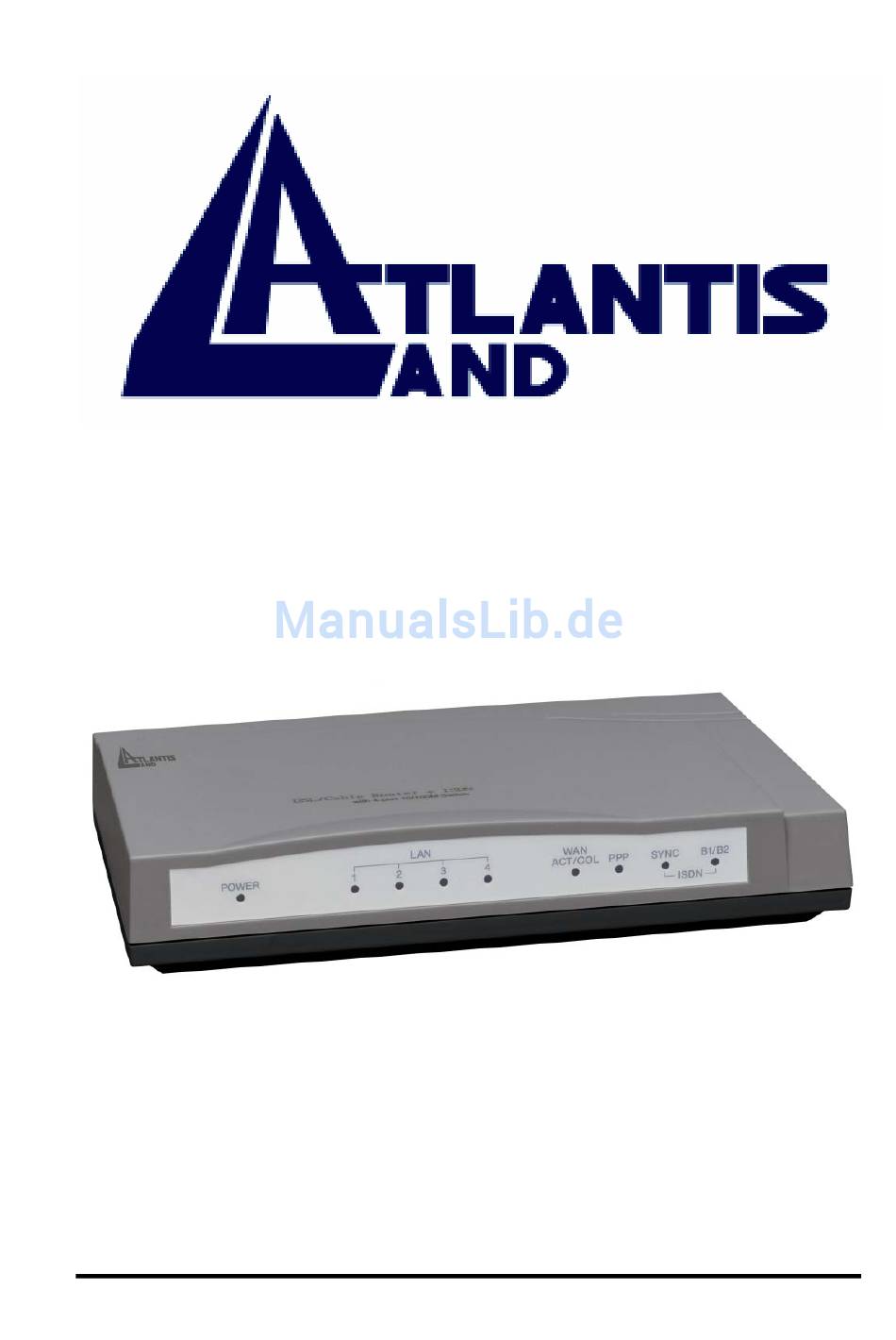

- Seite 1 Mistral Lan Router ISDN with 4 Fast Ethernet ports + BroadBand Interface Schnellanleitung V1.0 A02-RI/G4 (September 2003)
-
Seite 2: Inhalt Der Verpackung
Konfiguration des Apparat. 1.1 Inhalt der Verpackung Atlantis Land Mistral Lan Router ISDN, CD-ROM,die das Handbuch enthalt, Quick Starts Anleitung, RJ-45 ISDN Kabel, CAT-5 LAN Kabel , RS-232 Kabel , Speiser (9V, 1A). -
Seite 3: Die Hinterturen
Mistral LAN Router ISDN Gelb blitzende,wenn es Zusammenstoss unter Pakete Act/Col gibt. Grun eingeschaltet, wenn er mit einem ethernet ADSL Modem verbunden ist. Grun blitzende wahrend der Ubersendung/Empfang der Pakete. Act/Col Gelb blitzende,wenn es Zusammenstoss unter Pakete gibt. Eingeschaltet,wenn die PPPoE Verbindung aktiv ist. Eingeschaltet,wenn der ISDN Layer 1 aktiv ist. -
Seite 4: Default Einstellungen
Mistral LAN Router ISDN RS232 Verbinden Sie das RS232 gegebene Kabel mit der Reihentur (9 pin) des PC. Diese Verbindung ist wahlfrei. Verbinden Sie sie mit einem UTP Kabel. (4 Verbindern RJ- Benutzen Sie sie,um die Vorrichtung mit einem Cable Modem DSL (modem Ethernet)zu verbinden, um einen Weitstreifen Verbindung zu haben. - Seite 5 Mistral LAN Router ISDN Konfiguration, nehmen Sie auf das Handbuch,das im CD ist, Bezug. Die Default Konfigurationen des Atlantis Mistral LAN Router ISDN sind: • Password: password • Adresse (192.168.168.230), Subnet Mask (255.255.255.0) • DHCP staatlich Server (von 192.168.168.1 192.168.168.254) 1.6 IE Konfiguration Jetzt ist es notwendig IE zu einfuhren, gehen Sie in Menu Instrument, dann wahlen Sie den tab Verbindungen und wahlen...
- Seite 6 Mistral LAN Router ISDN...
- Seite 7 Mistral LAN Router ISDN 1.7 Konfiguration des PC Konfiguration des PC in Windows 95/98/ME 1. Gehen Sie in Start/Settings/Control Panel. Drucken Sie zweimal auf Network und wahlen Sie Configuration. 2. Wahlen TCP/IP -> NE2000 Compatible, oder irgendwelcher Network Interface Card (NIC) des PC. 3.
- Seite 8 Mistral LAN Router ISDN 4. Wahlen Sie die Option Obtain an IP address automatically (nachdem Sie IP Address gewahltet haben). 5. Gehen Sie auf DNS Configuration. 6. Wahlen Sie die Option Disable DNS und drucken Sie auf OK, um die Konfiguration zu enden.
- Seite 9 Mistral LAN Router ISDN Leiten Sie den PC wieder, damit die Anderungen seine Wirkung haben.
- Seite 10 Mistral LAN Router ISDN Konfiguration des PC in Windows NT4.0 1. Gehen Sie auf Start/Settings/ Control Panel. Drucken Sie zweimal auf Network und dann drucken Sie auf Protocols . 2. Wahlen Sie TCP/IP Protocol und dann drucken Sie auf Properties. 3.
- Seite 11 Mistral LAN Router ISDN...
-
Seite 12: Konfiguration Des Pc In Windows 2000
Mistral LAN Router ISDN Konfiguration des PC in Windows 2000 1. Gehen Sie auf Start/Settings/Control Panel. Drucken Sie zweimal auf Network and Dial-up Connections. 2. Drucken Sie zweimal auf Local Area Connection. 3. In Local Area Connection Status drucken Sie auf Properties. - Seite 13 Mistral LAN Router ISDN 4. Wahlen Sie Internet Protocol (TCP/IP) und drucken Sie auf Properties.
- Seite 14 Mistral LAN Router ISDN 5. Wahlen Sie die Option Obtain an IP address automatically und spater Obtain DNS server address automatically. 6. Drucken Sie auf OK ,um die Konfiguration zu enden.
- Seite 15 Mistral LAN Router ISDN...
-
Seite 16: Konfiguration Des Pc In Windows Xp
Mistral LAN Router ISDN Konfiguration des PC in Windows XP Gehen Sie auf Start und dann Control Panel. Drucken zweimal Network Classic View) Connections. Drucken Sie zweimal auf Local Area Connection. In Local Area Connection Status drucken Sie auf Properties. - Seite 17 Mistral LAN Router ISDN Wahlen Sie Internet Protocol (TCP/IP) und drucken Sie auf Properties.
- Seite 18 Mistral LAN Router ISDN Wahlen Sie die Option Obtain an IP address automatically und spater Obtain DNS server address automatically . Drucken Sie auf OK ,um die Konfiguration zu enden.
- Seite 19 Mistral LAN Router ISDN...
- Seite 20 Mistral LAN Router ISDN 1.8 Konfiguration Router Kommen Sie mit dem browser web in den folgende IP Adresse,(wo man den URL einschaltet),die von default ist: 192.168.168.230, und drucken Sie die Taste Ubersendung. Benutzen Sie password (als password). Drucken Sie auf “Log On!”, um weiterzugehen.
- Seite 21 Mistral LAN Router ISDN Jetzt wird das Menu erscheinen, hier mussen Sie wahlen,wenn Sie die WAN Broadband Oberflache (es ist notwendig,einen andere Apparat zu haben,der verantwortlich der Verbindung ist, z.B. einen Ethernet ADSL Modem) oder die erganzte ISDN, benutzen wollen. Wenn Sie die Vorrichtung als Router ISDN benutzen wollen, wahlen Sie I use Internet access over ISDN.
- Seite 22 Mistral LAN Router ISDN 1.9 EWAN Drucken Sie auf Configuration, EWAN. Indem Sie auf Backup drucken, konnen Sie die Einstellungen des backup ISDN darstellen. Fur das Feld Obtain IP Adress Automatically, wahlen Sie eine der folgenden Stimmen: PPP over Ethernet, via DHCP, via PPTP oder NO.
- Seite 23 Mistral LAN Router ISDN Es ist notwendig,die folgenden Feld einzuschalten: • PPTP Local IP Address= IP Adresse WAN Seite des Mistral • PPTP IP Netmask=Subnet Mask • PPTP Remote IP Address= IP Adresse des PPTP Server (gewonlich einen ADSL Router) •...
- Seite 24 Mistral LAN Router ISDN [via PPP over Ethernet] In dieser Beschaffenheit ist es notwendig einen Ethernet Modem mit WAN Oberflache zu verbinden und einen ADSL Abonnement mit PPPoE (RFC 2516) Protokoll zu haben. Man muss den stack Ethernet des Router einstellen,indem Sie Username, Password des Abonnement einschalten.
- Seite 25 Mistral LAN Router ISDN Betrieb sind, bekommen. Drucken Sie auf Apply ,um die Konfiguration zu enden. [No] In dieser Beschaffenheit muss man einen Apparat,der sich mit der Verbindung befasst, verbinden. Man muss die folgende Felde einschalten: • EWAN IP Address=IP Adresse WAN Seite des Mistral •...
- Seite 26 Mistral LAN Router ISDN Schalten Sie die Felde des Account mit Ihren ISP ein: • Remote Phone Number=Telephonnummer Ihres ISP • ISP Account Name=Username • ISP Account Password=Password Drucken Sie auf Apply and Test um auszuprobieren. Wenn der Test Erfolg hat,konnen alle Benutzer in Internet zu kommen.
