TER CESKA s.r.o.
5.9. Schaltrelais des Empfängers
Jede Tastenpaar kann bis zu 4 Relais steuern (nach Empfängereinstellung). Diese Relais haben gemeinsamen Eingang COM
und Sicherung 5 A (F3 – F4 bzw. F3 – F8). Siehe Verdrahtungspläne oben.
Die Strombelastbarkeit jedes Relais ist 3 A @ 250 V AC, 3 A @ 30 V DC.
Wenn der Empfänger magnetische Kontaktoren steuert, ist nachdrücklich empfohlen die Entstörer verwenden. Siehe Abb. 4.
5.10.
Stromsicherungen
Das Schild mit der Werte ist innerhalb des Empfängers geklebt.
Alle Sicherungen sind Glasrohrsicherungen 5×20 mm, Typ F (schnell). Der abnehmbare Sicherungsdeckel hat einen
Bajonettverschluss.
Sicherung
110 V AC
F1 – F8
5,0 A
F9 – F10
1,0 A
Austauschablauf
•
Drucken Sie leicht den Sicherungsdeckel ab und drehen Sie den gegen den Uhrzeigersinn etwa 1/8 Umdrehung bis
zum Anschlag.
•
Setzen Sie die neue Sicherung in den Deckel ein.
Setzen Sie den Deckel ins Gehäuse ein und drehen Sie den vorsichtig hin und her bis die Kontakte im Gehäuse
•
ineinander fallen.
DANN drücken Sie leicht den Sicherungsdeckel ab und drehen Sie den im Uhrzeigersinn etwa 1/8 Umdrehung bis
•
zum Anschlag.
VORSICHT: Zur Austausch der Sicherungen ist kein Werkzeug erforderlich. Der Gehäusedeckel kann einfach von Hand
gelöst werden.

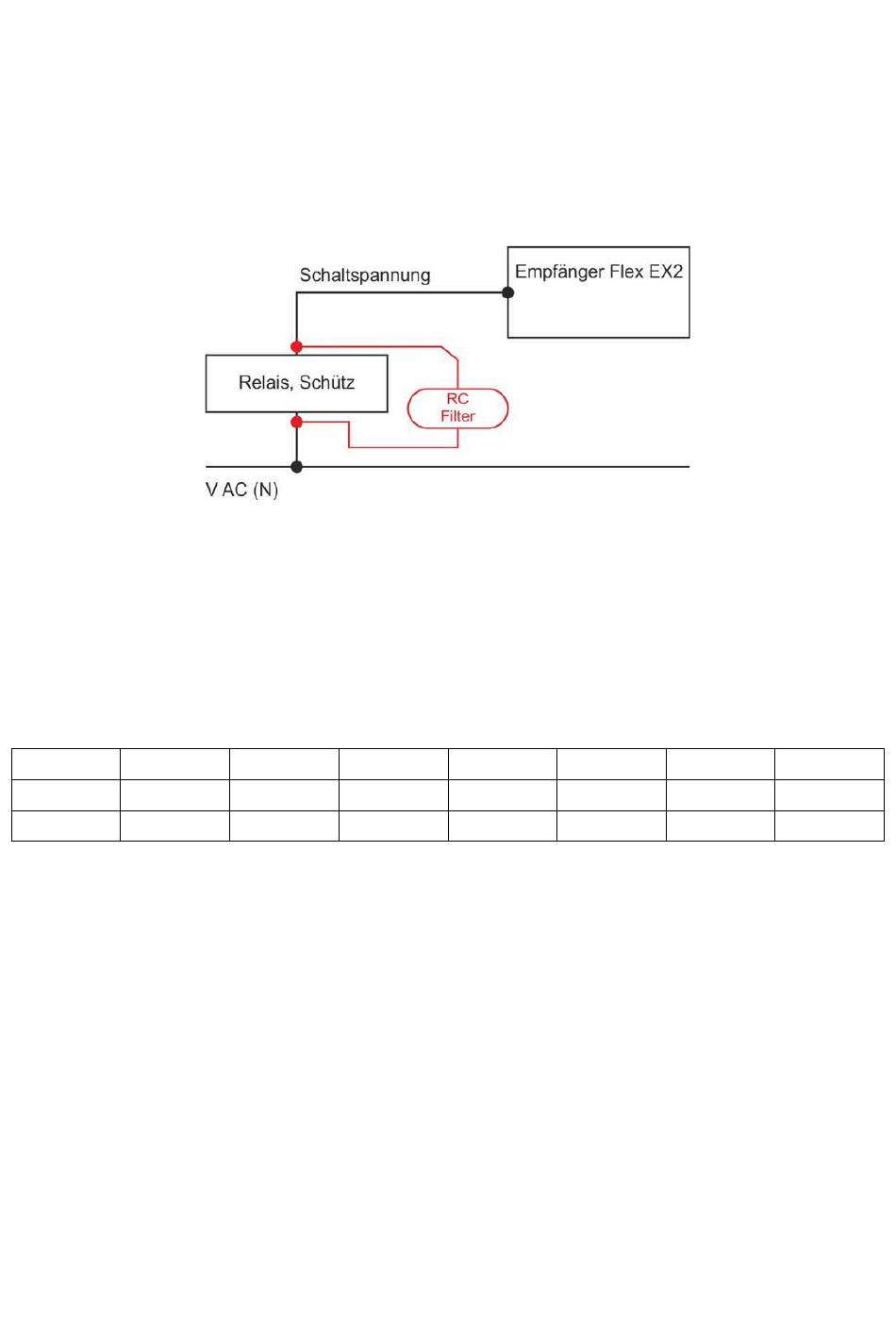

Abb. 4: Empfohlene Einschaltung des RC-Filters für induktive Lasten
230 V AC
400 V AC
5,0 A
0,5 A
Flex EX2
450 V AC
5,0 A
5,0 A
0,5 A
0,5 A
Seite 19 aus 30
Bedienungsanleitung
24 V AC
42, 48 V AC
5,0 A
5,0 A
2,0 A
2,0 A
12 – 24 V DC
5,0 A
3,0 A
März 2020
