FAAC TM XA R 433 Bedienungsanleitung
Verwandte Anleitungen für FAAC TM XA R 433
Inhaltszusammenfassung für FAAC TM XA R 433

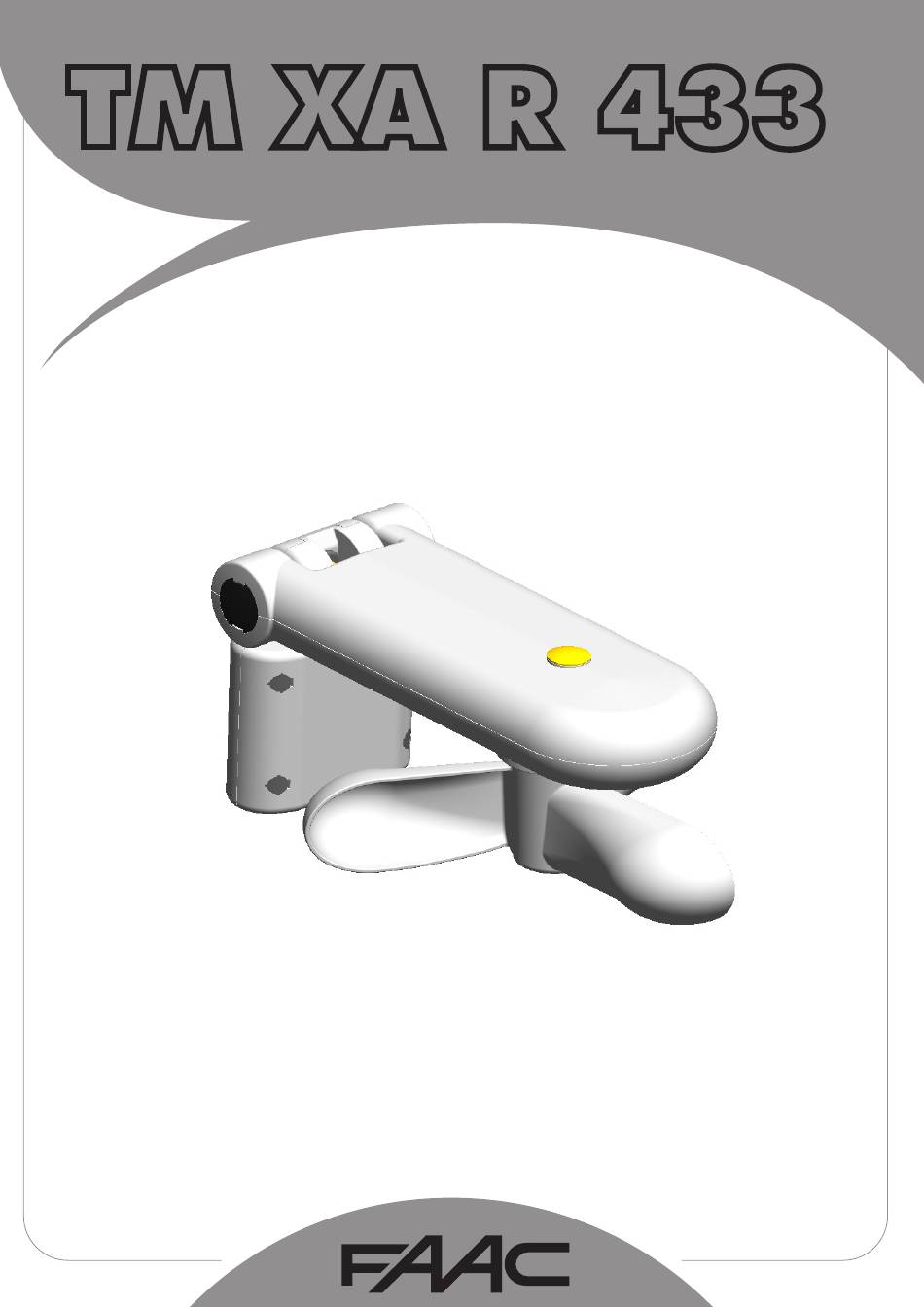

- Seite 1 TM XA R 433...
-
Seite 2: Eg-Konformitätserklärung
3) Das Verpackungsmaterial (Kunststoff, Styropor, usw.) sollte nicht in Tors verbunden wird. Darüber hinaus sind die unter Punkt “15” Reichweite von Kindern aufbewahrt werden, da es eine potentielle erwähnten Vorrichtungen einzusetzen (wo vorgesehen) Gefahrenquelle darstellt. 1 4) Die Firma FAAC lehnt jede Haftung hinsichtlich der Sicherheit 4) Die Anleitung sollte aufbewahrt werden, um auch in Zukunft Bezug und des störungsfreien Betriebs der Automation ab, soweit auf sie nehmen zu können. Komponenten auf der Anlage eingesetzt werden, die nicht im 5) Dieses Produkt wurde ausschließlich für den in diesen Unterlagen Hause FAAC hergestellt urden. - Seite 3 Motor einprogrammierten Fernbedienungen den Rollladen/die Markise steuern. Wenn der Sensor eingeschaltet ist, sind die im Motor einprogrammierten Fernbedienungen gehemmt; der Motor wird ausschließlich über das Gerät TM XA R 433 gesteuert 2 BEFESTIGUNG UND VERDRAHTUNG DEN SONNENSENSOR NIEMALS NACH UNTEN GERICHTET EINBAUEN...
- Seite 4 2.1 STANDARDBEFESTIGUNG Abb.3 1) Die beiden seitlichen Schraubenabdeckungen abnehmen (Abb. 4, Bez. a) 2) Die vier Schraubenabdeckungen und die Schrauben und anschließend die Frontabdeckung abnehmen (Abb. 5, Bez. b) 3) Das Kabel des Windmessers so bewegen, dass die Befestigungsöffnung freigelegt wird (Abb. 5, Bez. c). 4) Die drei Bohrlöcher zur Befestigung des Windmessers an der Wand in Übereinstimmung mit den am Windmesser befindlichen Öffnungen bohren (Abb. 5, Bez. d). 5) Den Windmesser mithilfe von Schrauben und/oder Dübeln an der Wand befestigen.
- Seite 5 230 V ~ GUMMIKABELDURCHFÜHRUNG KORREKT POSITIONIEREN Abb.6 2.2 ALTERNATIVE BEFESTIGUNG Abb.7 1) Die Abdeckungen (siehe Abb. 8, Bez. a) abnehmen und die Befestigungsschrauben lösen. 2) Das Teil b (Abb. 8) nach oben drehen, und dabei darauf achten, dass die vier Schrauben zur Befestigung der Abdeckung zum Sonnensensor zeigen. 3) Die beiden Teile des Windmessers zusammenbauen, im gewünschten Winkel positionieren und die beiden Befestigungsschrauben eindrehen aber nicht ganz festziehen (Abb. 9, Bez. c).
- Seite 6 Abb.8 Abb.9 Abb.10...
- Seite 7 230 V ~ DIE GUMMIKABELDURCHFÜHRUNG KORREKT POSITIONIEREN Abb.11 3 SPEICHERN DES WINDMESSERS IM MOTOR 1) Den Motor mit Strom versorgen. 2) Die Programmiertaste einer bereits eingespeicherten Fernbedienung innerhalb von zehn Sekunden für 2 Sekunden drücken. 3) Auf derselben Fernbedienung die Taste STOPP/BEVORZUGTE POSITION innerhalb von 5 Sekunden drücken. 4) Innerhalb von 5 Sekunden gleichzeitig die beiden Testtasten am hinzuzufügenden Windmesser drücken (der Windmesser muss mit Strom versorgt sein). 5) Zur Bestätigung der erfolgten Einspeicherung bewegt sich der Motor kurz in beide Richtungen. 6) Eine der beiden TEST-Tasten drücken, um sicherzustellen, dass die Markise/der Rollladen ein bzw. hochfährt (zum Ausführen des TESTS müssen die Endanschläge eingestellt sein) 2 SEKUNDEN INNERHALB...
- Seite 8 EINE DER BEIDEN TEST-TASTEN FÜR DIE FUNKKOMMUNIKATION DRÜCKEN (sie haben dieselbe Funktion) MARKISE AUSGEFAHREN 4 FUNKTIONSWEISE IM STANDARDMODUS (Werkseinstellung) Der Windmesser steuert das Einfahren der Markise bei starkem Wind oder geringer Lichtstärke und das Ausfahren, wenn sich die Lichtstärke erhöht (bei Wind ist die Ausfahrfunktion gehemmt). Wenn der Windsensor anspricht, reagiert der Motor für 15 Minuten nicht auf Schaltungen. Nach Ablauf dieser Zeit steuert der Windmesser, wenn kein Wind weht und die Lichtstärke hoch ist, erneut das Ausfahren der Markise. Test-Tasten für die Funkkommunikation Beim Drücken einer dieser Tasten werden Markise/Rollladen ein- bzw.
- Seite 9 4.2 EINSTELLUNG DES WINDSENSORS NACH 15 MINUTEN Abb.20 Wenn der Trimmer im Uhrzeigersinn gedreht wird, ist eine höhere Windstärke erforderlich, damit die Markise einfährt. Wenn die Windstärke abnimmt und die Lichtstärke hoch ist, wird die Markise ausgefahren. NACH 15 MINUTEN Abb.21 Wenn der Trimmer gegen den Uhrzeigersinn gedreht wird, ist eine geringere Windstärke erforderlich, damit die Markise einfährt.
- Seite 10 EINE DER BEIDEN TEST-TASTEN FÜR DIE FUNKKOMMUNIKATION DRÜCKEN (sie haben dieselbe Funktion) ROLLLADEN HERUNTERGEFAHREN ROLLLADEN HOCHGEFAHREN 5.1 FUNKTIONEN Test-Tasten für die Funkkommunikation Beim Drücken einer dieser Tasten werden Markise/Rollladen ein- bzw. hochgefahren, und die Kommunikationsverbindung mit dem entsprechenden Motor wird geprüft.
- Seite 11 5.3 EINSTELLUNG DES WINDSENSORS NACH 15 MINUTEN Abb.25 Wenn der Trimmer im Uhrzeigersinn gedreht wird, ist eine höhere Windstärke erforderlich, damit der Rollladen hochfährt. Wenn die Windstärke abnimmt und die Lichtstärke hoch ist, wird der Rollladen heruntergefahren. NACH 15 MINUTEN Abb.26 Wenn der Trimmer gegen den Uhrzeigersinn gedreht wird, ist eine geringere Windstärke erforderlich, damit der Rollladen nach unten fährt.
