FAAC X1S Bedienungsanleitung
Aktivinfrarot sicherheitssensor fur automatikturen
AKTIVINFRAROT SICHERHEITSSENSOR FÜR AUTOMATIKTÜREN

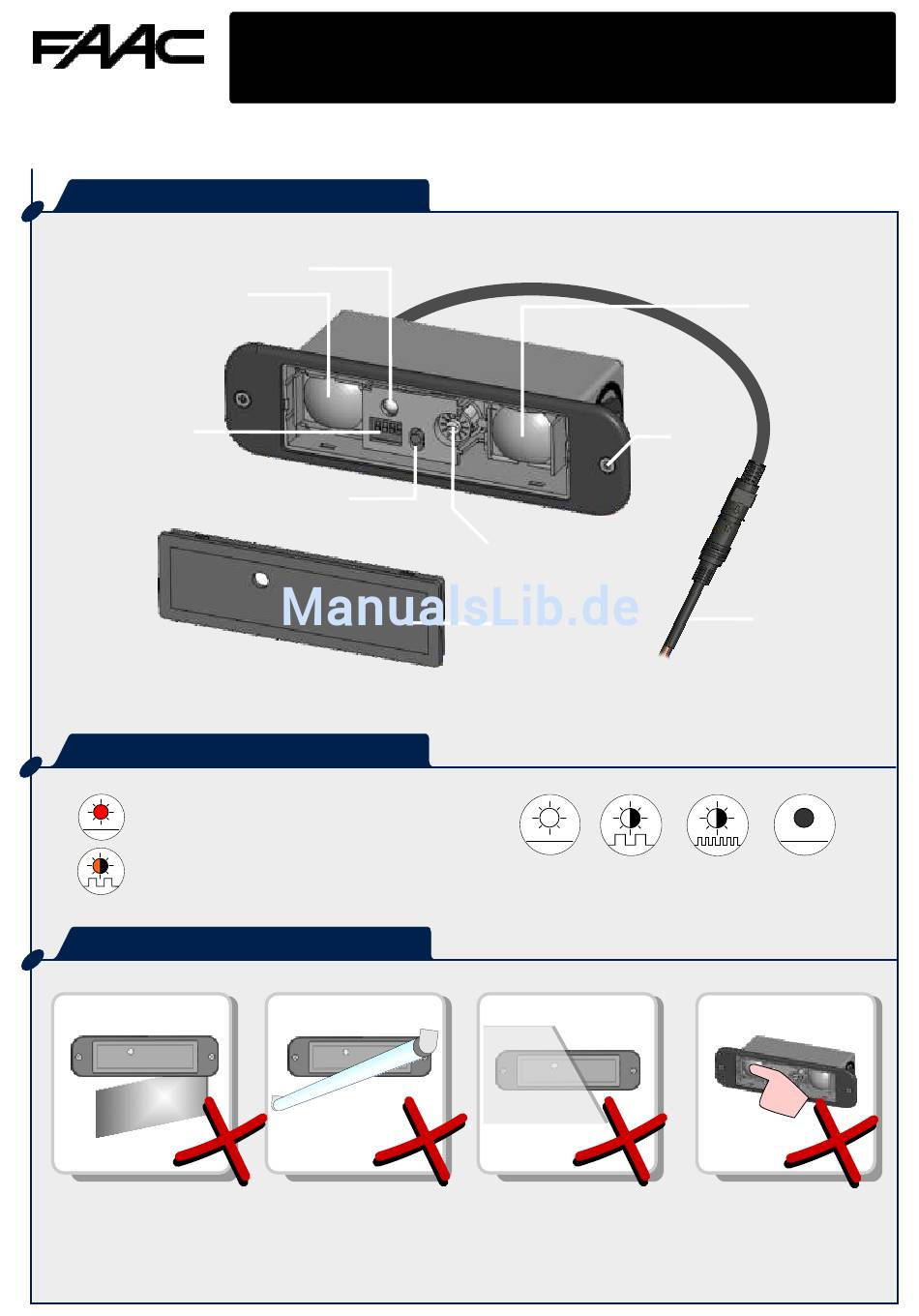

BESCHREIBUNG
Sender
DIP-Schalter
LED-SIGNAL
ROTE LED leuchtet auf bei Erfassung
ORANGE LED blinkt 1X
nach Einschalten der Stromversorgung
EINBAUHINWEISE
Reflektierende Hintergründe
oder Objekte im
Erfassungsfeld vermeiden.
LED
Drucktaster
HF- und
Gasentladungslampen
im Erfassungsfeld
vermeiden.
BEDIENUNGSANLEITUNG
Initialisierungsschraube
Frontblende
LEUCHTET
BLINKT
LANGSAM
Den Sensor nicht
abdecken.
FAAC X1S
Empfänger
Befestigungs-
schraube
Kabel
mit
Stecker
FLIMMERT
AUS
Jeglichen Kontakt mit
elektronischen und
optischen Bauteilen
vermeiden.
1/4
1/4
